Name: Weidmüller 1353590000 Connecteur de circuit imprimé Nombre total de pôles 3 42 pc(s)
Brand: Weidmüller
SKU: 1951203
Availability: BackOrder

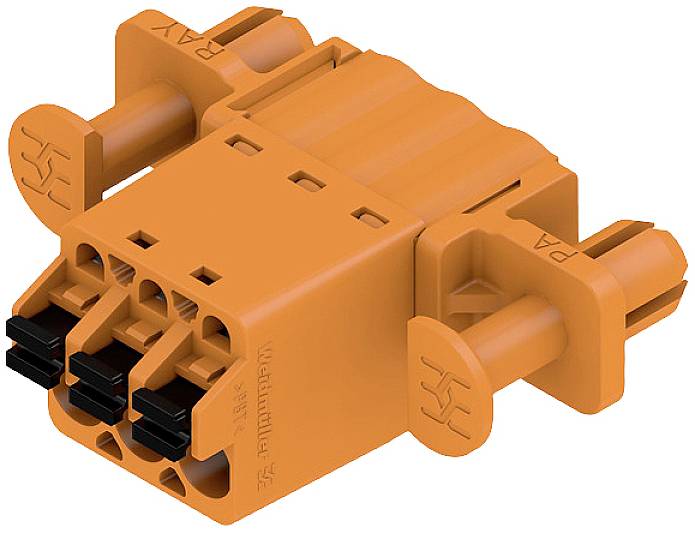

Un connecteur électrique orange à plusieurs broches, utilisé pour des applications industrielles.

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

5.08 mm

Contenu

42 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu., 21 janvier 2027

Nombre (taille du paquet 42 pc(s))

Set(s)

Total (CHF 2.33 / pièce(s))

CHF 97.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 3
Contenu 42 pc(s)

Notre service pour vous

Caractéristiques techniques

Profondeur : 31 mm
Matériau isolant : PBT
Température de stockage : -25 °C à +55 °C
Longueur de dénudage : 10 mm
Technique de raccordement de conducteur : PUSH IN, raccordement à ressort
Sens de sortie du conducteur : 180°
Force d'accouplement/pôle : 7 N
Force de traction/pôle : 5.5 N
Résistance à court terme : 3 x 1 s avec 120 A.
Couleur des éléments de commande : noir
Mandrin d'apprentissage : 2,8 mm x 2 mm

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 3

Nbr total de pôles: 3

Dimension grille: 5.08 mm

Courant nominal: 14 A

Courant nominal - arrondi: 14 A

Norme DIN: DIN 5264

Connexion: Push-In
borne à ressort

Couleur: orange

Matériau boîtier: PA

Référence fabricant: 1353590000

Contenu: 42 pc(s)

Matériau du contact: CuSn

Hauteur: 14.2 mm

Température max.: +100 °C

Température min.: -50 °C

Type: SLF 5.08/03/180DF SN OR BX

: 26 AWG - 12 AWG

Dim.: 14.2 mm x 31

Résistance de continuité: 4.5 mΩ

Résistance d'isolement: 100 MΩ

Ø de la zone de serrage: 0,13 mm² - 3,31 mm²

Surface de contact coté enfichable: étamé

Dimensions: 14.2 mm x 31 mm

Tension nominale: 300 V

Nombre de pôles: 3

Section: < 2,5 mV mm²

Conforme à la norme RoHS: oui

Cycles d'enfichage: 25

UKCA: non pertinent
