Name: Weidmüller 1353480000 Connecteur de circuit imprimé Nombre total de pôles 3 Nbr de rangées 1 42 pc(s)
Brand: Weidmüller
SKU: 1952270
Availability: BackOrder

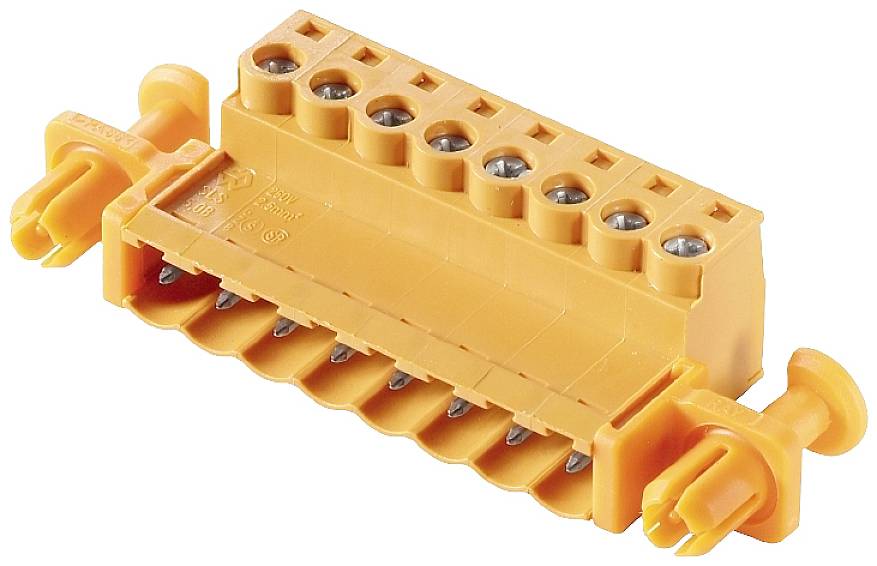

Un bornier électrique orange à huit connexions à vis, adapté pour le câblage dans les circuits électriques.

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Dimension grille

5.08 mm

Contenu

42 pc(s)

Nbr total de pôles

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven., 5 février 2027

Nombre (taille du paquet 42 pc(s))

Set(s)

Total (CHF 2.33 / pièce(s))

CHF 97.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Nbr total de pôles 3
Nbr de rangées 1
Contenu 42 pc(s)

Notre service pour vous

Caractéristiques techniques

Profondeur : 22.2 mm
Matériau isolant : PBT
Température de stockage : -25 °C à +55 °C
Longueur de section dénudée : 7 mm
Couple de serrage : 0,4 Nm - 0,5 Nm
Vis de serrage : M2.5
Technique de raccordement de conducteur : raccordement de passe-fil
Sens de sortie du conducteur : 180°
Force d'accouplement/pôle : 4 N
Force de traction/pôle : 3 N
Résistance à court terme : 3 x 1 s avec 120 A.
Mandrin d'apprentissage : 2,8 mm x 2 mm, 2,4 mm

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 3

Nbr total de pôles: 3

Nbr de rangées: 1

Dimension grille: 5.08 mm

Courant nominal: 15 A

Courant nominal - arrondi: 15 A

Norme DIN: DIN 5264-A

Nombre de pôles par rangée: 3

Connexion: raccord à vis
connecteur mâle

Couleur: orange

Matériau boîtier: PA

Référence fabricant: 1353480000

Contenu: 42 pc(s)

Matériau du contact: CuSn

Hauteur: 15.3 mm

Température max.: +100 °C

Température min.: -50 °C

Type: SLS 5.08/03/180DF SN OR BX

: 26 AWG - 12 AWG

Dim.: 15.3 mm x 22.2

Résistance de continuité: 4.5 mΩ

Résistance d'isolement: 100 MΩ

Ø de la zone de serrage: 0,13 mm² - 3,31 mm²

Surface de contact coté enfichable: étamé

Dimensions: 15.3 mm x 22.2 mm

Tension nominale: 300 V

Nombre de pôles: 3

Conforme à la norme RoHS: oui

Cycles d'enfichage: 25

UKCA: non pertinent
