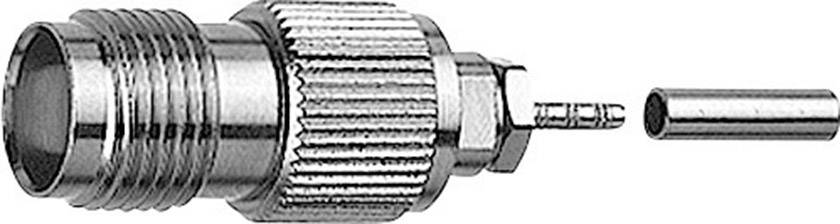

Name: Telegärtner 100023768 100023768 Connecteur TNC femelle, droit 50 Ω 1 pc(s)
Brand: Telegärtner
SKU: 1366651
Availability: InStock

Points forts & détails

Connecteur TNC

La fiche femelle est définie d'après la forme du conducteur interne.
Ce texte a été traduit par une machine.

Notre service pour vous

...

Confection de câbles

Caractéristiques techniques

Groupe de câbles: RG 316/U

Type de produit: Connecteur TNC

Forme: femelle, droit

Impédance: 50 Ω

Connexion: à sertir

Contenu: 1 pc(s)

Diamètre de câble: 2.70 mm

Fréquence (max.): 11 GHz

Matériau boîtier: laiton nickelé

Référence fabricant: 100023768

Matériau d'isolation: PTFE

Matériau du contact: laiton doré

Conforme à la norme RoHS: oui

Gamme de température: -40 - 155 °C

Type: 100023768

Type de fermeture: à vis

Gamme de fréquence: 5 GHz

Documents & téléchargements

Fiche technique

Fiche technique 1366651 Telegärtner 100023768 100023768 Connecteur TNC femelle, droit 50 Ω 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1366651 Telegärtner 100023768 100023768 Connecteur TNC femelle, droit 50 Ω 1 pc(s)

Description

La série TNC comprend des connecteurs coaxiaux très courants, qui sont utilisés jusqu'à une fréquence de 11 GHz. Ils sont de taille similaire à la série BNC mais disposent d’une fermeture à vis. Des versions avec une impédance caractéristique de 50 Ω et 75 Ω sont disponibles. Des variantes de connecteurs sont disponibles pour les câbles flexibles, semi-flexibles et semi-rigides. Les connecteurs pour circuits imprimés de la série TNC sont disponibles en version à souder ou à presser. Selon la version, les câbles sont connectés par sertissage, serrage ou soudure. Les connecteurs de la série TNC sont résistants aux vibrations et sont utilisés pour la transmission de signaux, de données et de vidéos.
