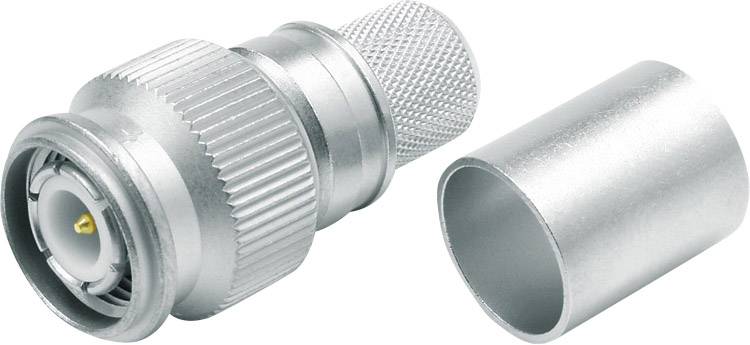

Telegärtner 100023713 100023713 Connecteur TNC mâle, droit 50 Ω 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Groupe de câbles
RG 213/U
Type de produit
Connecteur TNC
Forme
mâle, droit
Impédance
50 Ω
Connexion
à sertir
Fiche technique (PDF)
20 pièce(s)
Nombre
Total (CHF 11.98 / pièce(s))
CHF 11.98
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Connecteur TNC
- La fiche femelle est définie d'après la forme du conducteur interne.
- Ce texte a été traduit par une machine.
Notre service pour vous
Caractéristiques techniques
- Groupe de câbles
RG 213/U
- Type de produit
Connecteur TNC
- Forme
mâle, droit
- Impédance
50 Ω
- Connexion
à sertir
- Contenu
1 pc(s)
- Diamètre de câble
10.30 mm
- Fréquence (max.)
11 GHz
- Matériau boîtier
laiton nickelé
- Référence fabricant
100023713
- Matériau d'isolation
PTFE
- Matériau du contact
laiton doré
- Conforme à la norme RoHS
oui
- Gamme de température
-40 - 155 °C
- Type
100023713
- Type de fermeture
à vis
- Gamme de fréquence
5 GHz
Documents & téléchargements
Fiche technique
Fiche technique 1366353 Telegärtner 100023713 100023713 Connecteur TNC mâle, droit 50 Ω 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1366353 Telegärtner 100023713 100023713 Connecteur TNC mâle, droit 50 Ω 1 pc(s)
Description
La série TNC comprend des connecteurs coaxiaux très courants, qui sont utilisés jusqu'à une fréquence de 11 GHz. Ils sont de taille similaire à la série BNC mais disposent d’une fermeture à vis. Des versions avec une impédance caractéristique de 50 Ω et 75 Ω sont disponibles. Des variantes de connecteurs sont disponibles pour les câbles flexibles, semi-flexibles et semi-rigides. Les connecteurs pour circuits imprimés de la série TNC sont disponibles en version à souder ou à presser. Selon la version, les câbles sont connectés par sertissage, serrage ou soudure. Les connecteurs de la série TNC sont résistants aux vibrations et sont utilisés pour la transmission de signaux, de données et de vidéos.
