Name: Telegärtner 100023458 100023458 Connecteur BNC mâle, coudé 75 Ω 1 pc(s)
Brand: Telegärtner
SKU: 1090888
Availability: InStock

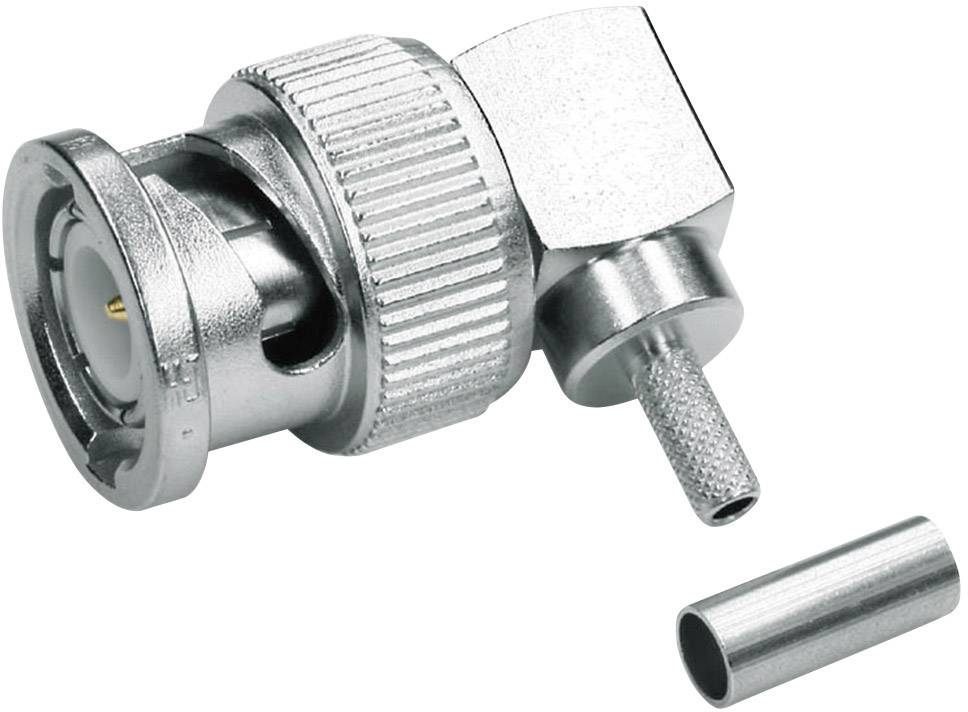

Connecteur BNC en métal avec connexion coudée et gaine de câble séparée à côté, adapté pour les connexions de câbles coaxiaux.

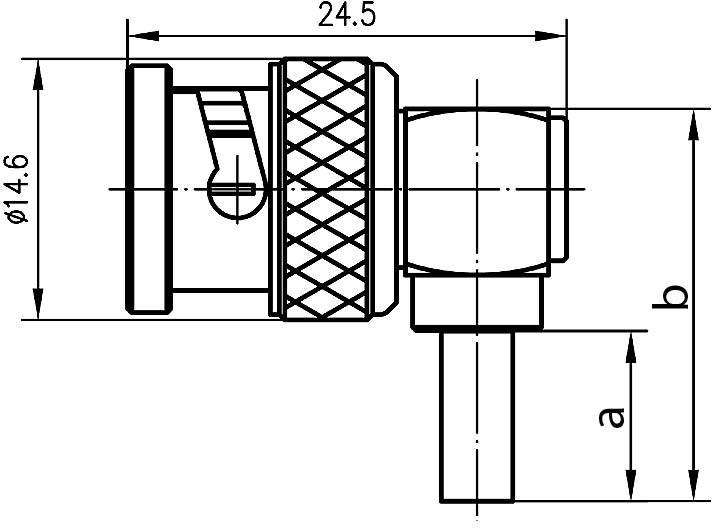

Dessin technique d'un connecteur avec cotations : longueur totale 24,5 mm, diamètre 14,6 mm. Vue en coupe transversale et longitudinale.

1/2

Groupe de câbles

HF 2172

Type de produit

Connecteur BNC

Forme

mâle, coudé

Impédance

75 Ω

Connexion

à sertir

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 4 novembre

45 pièce(s)

Nombre

pièce(s)

Total (CHF 9.70 / pièce(s))

CHF 9.70

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Adaptateur BNC

La fiche femelle est définie d'après la forme du conducteur interne.
Ce texte a été traduit par une machine.

Caractéristiques techniques

Groupe de câbles: HF 2172

Type de produit: Connecteur BNC

Forme: mâle, coudé

Impédance: 75 Ω

Connexion: à sertir

Contenu: 1 pc(s)

Diamètre de câble: 3.80 mm

Référence fabricant: 100023458

Résistance d'isolement: ≥ 5 GΩ

Matériau d'isolation: PTFE

Matériau du contact: laiton

Conforme à la norme RoHS: oui

Gamme de température: -40 à +155 °C

Type: 100023458

Type de fermeture: à baïonnette

Couleur: argent (métallisé)

Diam. câble: 3.8 mm

Poids: 0.014

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Bauform

Impedanz

Kabel-Ø

Kabelgruppe

Produkt-Art

Telegärtner 100023301 100023301 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Code produit :1366643

Livraison le mer. 4 novembre

4 pièce(s)Conrad Electronic

Schrauben

Stecker, gewinkelt

50 Ω

2.70 mm

RG 316/U

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 17.95^*

Telegärtner 100023303 100023303 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1366268

Livraison le mer. 4 novembre

69 pièce(s)Conrad Electronic

Crimpen

Stecker, gerade

50 Ω

5 mm

RG 142 B/U

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 5.30^*

Telegärtner 100023304 100023304 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Code produit :1090886

Livraison le mer. 4 novembre

98 pièce(s)Conrad Electronic

Crimpen

Stecker, gewinkelt

50 Ω

2.60 mm

RG 316/U

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 8.70^*

Telegärtner 100023305 100023305 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1090850

Livraison le mer. 4 novembre

7 pièce(s)Conrad Electronic

Crimpen

Stecker, gerade

50 Ω

4.95 mm

RG 58

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 6.60^*

Telegärtner 100023312 100023312 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1090849

Livraison le mer. 4 novembre

56 pièce(s)Conrad Electronic

Crimpen

Stecker, gerade

50 Ω

2.60 mm

RG 316

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 4.85^*

Telegärtner 100023314 100023314 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1366772

Livraison le mer. 4 novembre

4 pièce(s)Conrad Electronic

Crimpen

Stecker, gerade

50 Ω

3 mm

G 022 32

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 8.40^*

Telegärtner 100023316 100023316 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1090844

Livraison le lun. 9 novembre

Conrad Electronic

Crimpen

Stecker, gerade

50 Ω

5.90 mm

H155

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 4.40^*

Telegärtner 100023319 100023319 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1090847

Livraison le mer. 4 novembre

35 pièce(s)Conrad Electronic

Crimpen

Stecker, gerade

50 Ω

10.30 mm

RG 213

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 10.95^*

Telegärtner 100023320 100023320 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1366785

Livraison le mer. 4 novembre

49 pièce(s)Conrad Electronic

Crimpen

Stecker, gerade

50 Ω

10.80 mm

RG 214/U

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Telegärtner 100023321 100023321 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1090845

Livraison le mer. 4 novembre

58 pièce(s)Conrad Electronic

Crimpen

Stecker, gerade

50 Ω

10.30 mm

LMR 400

BNC-Steckverbinder

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1090888 Telegärtner 100023458 100023458 Connecteur BNC mâle, coudé 75 Ω 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1090888 Telegärtner 100023458 100023458 Connecteur BNC mâle, coudé 75 Ω 1 pc(s)

Description

La série BNC comprend les connecteurs coaxiaux les plus fréquents, utilisés avec une fréquence jusqu’à 4 GHz. Ils sont équipés d’une fermeture à baïonnette et existent avec une impédance caractéristique de 50 Ω et 75 Ω. Il existe plusieurs variantes pour des câbles flexibles, semi-flexibles et semi-rigides. Les connecteurs pour circuit imprimé de la série BNC sont disponibles sous deux formes : à presser ou à souder. Les câbles seront raccordés par sertissage, par soudure ou par serrage, en fonction du modèle. Les connecteurs de la série BNC sont utilisés pour le transfert de signaux, de données et de vidéos.
