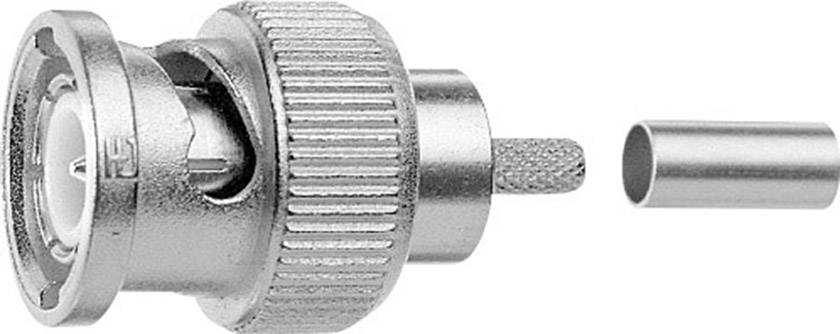

Telegärtner 100023449 100023449 Connecteur BNC mâle, droit 75 Ω 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Groupe de câbles
1.2/4.9C AL-F
Type de produit
Connecteur BNC
Forme
mâle, droit
Impédance
75 Ω
Connexion
à sertir
Fiche technique (PDF)
Nombre
Total (CHF 4.49 / pièce(s))
CHF 4.49
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Adaptateur BNC
- La fiche femelle est définie d'après la forme du conducteur interne.
- Ce texte a été traduit par une machine.
Notre service pour vous
Caractéristiques techniques
- Groupe de câbles
1.2/4.9C AL-F
- Type de produit
Connecteur BNC
- Forme
mâle, droit
- Impédance
75 Ω
- Connexion
à sertir
- Contenu
1 pc(s)
- Diamètre de câble
6.80 mm
- Fréquence (max.)
4 GHz
- Matériau boîtier
laiton nickelé
- Référence fabricant
100023449
- Matériau d'isolation
PTFE
- Matériau du contact
laiton doré
- Conforme à la norme RoHS
oui
- Gamme de température
-40 à +155 °C
- Type
100023449
- Type de fermeture
à baïonnette
Documents & téléchargements
Fiche technique
Fiche technique 1366918 Telegärtner 100023449 100023449 Connecteur BNC mâle, droit 75 Ω 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1366918 Telegärtner 100023449 100023449 Connecteur BNC mâle, droit 75 Ω 1 pc(s)
Description
La série BNC comprend les connecteurs coaxiaux les plus fréquents, utilisés avec une fréquence jusqu’à 4 GHz. Ils sont équipés d’une fermeture à baïonnette et existent avec une impédance caractéristique de 50 Ω et 75 Ω. Il existe plusieurs variantes pour des câbles flexibles, semi-flexibles et semi-rigides. Les connecteurs pour circuit imprimé de la série BNC sont disponibles sous deux formes : à presser ou à souder. Les câbles seront raccordés par sertissage, par soudure ou par serrage, en fonction du modèle. Les connecteurs de la série BNC sont utilisés pour le transfert de signaux, de données et de vidéos.
