Name: Telegärtner 100023402 100023402 Connecteur BNC embase femelle 50 Ω 1 pc(s)
Brand: Telegärtner
SKU: 1366872
Availability: InStock

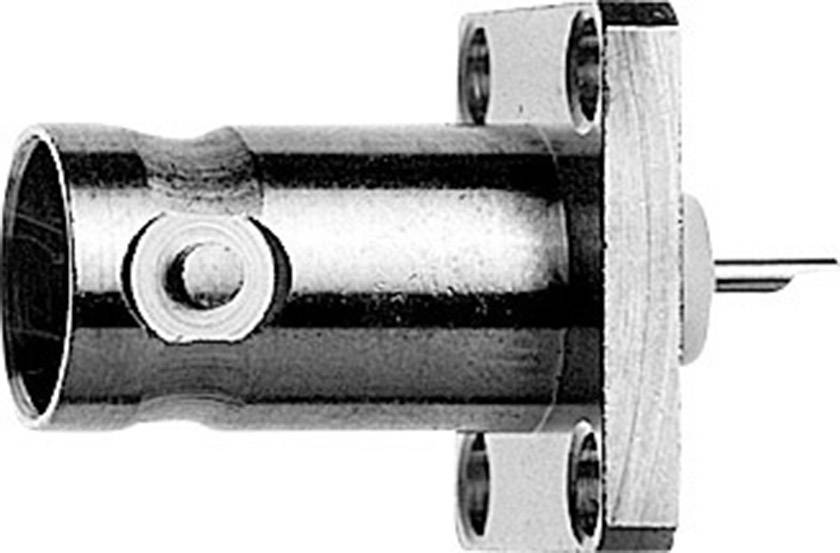

Connecteur métallique pour applications électroniques avec quatre trous de montage taraudés.

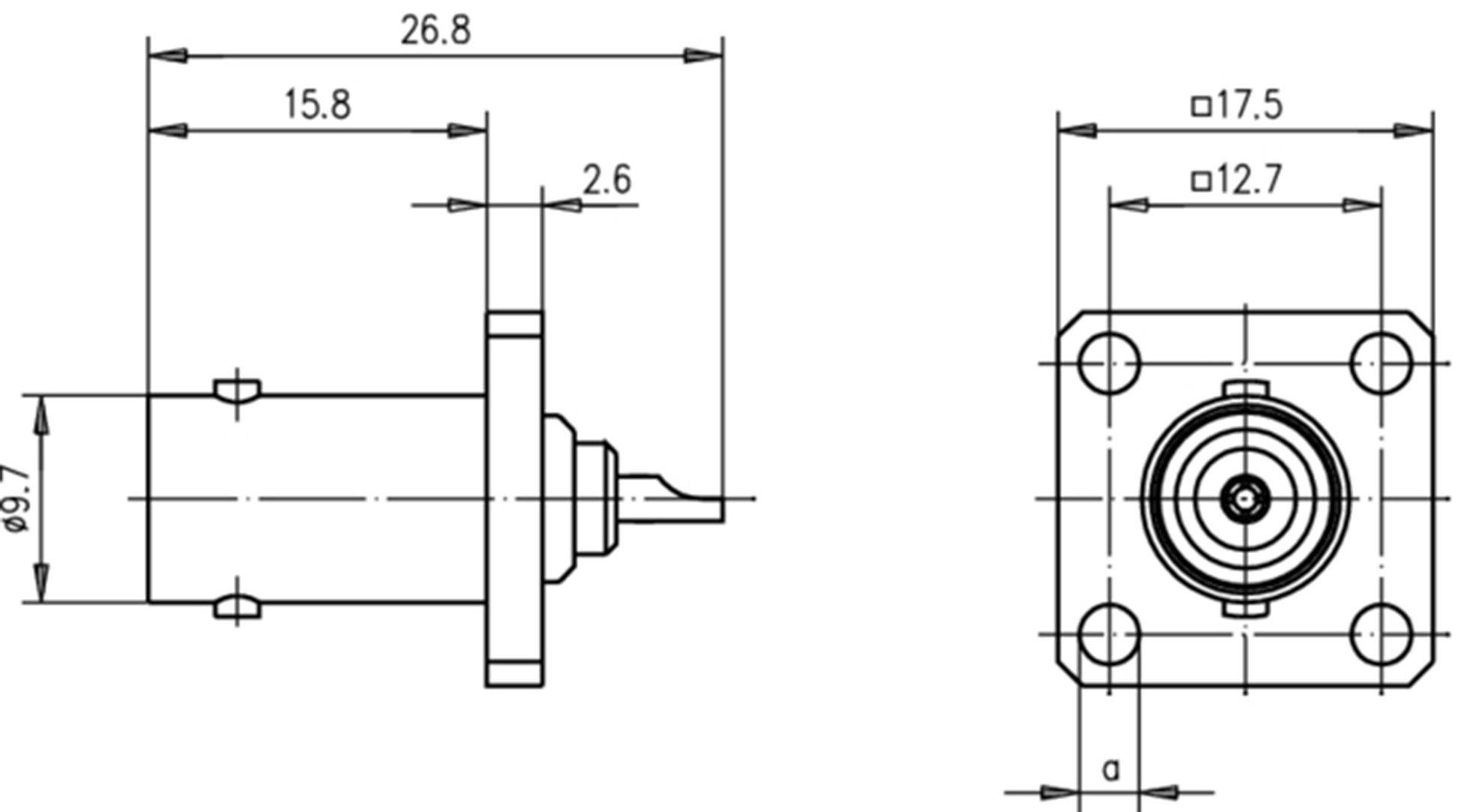

Dessin technique d'une fiche avec dimensions. La vue de gauche présente la vue latérale, la vue de droite montre la face avant avec les trous de vis.

1/2

Photo non contractuelle

Type de produit

Connecteur BNC

Forme

embase femelle

Impédance

50 Ω

Connexion

à souder

Contenu

1 pc(s)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 4 novembre

9 pièce(s)

Nombre

pièce(s)

Total (CHF 10.95 / pièce(s))

CHF 12.95

-15 %

CHF 10.95

Prix TVA incl.

Plus que 9 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Adaptateur BNC

La fiche femelle est définie d'après la forme du conducteur interne.
Ce texte a été traduit par une machine.

Notre service pour vous

Caractéristiques techniques

Type de produit: Connecteur BNC

Forme: embase femelle

Impédance: 50 Ω

Connexion: à souder

Contenu: 1 pc(s)

Fréquence (max.): 4 GHz

Matériau boîtier: laiton nickelé

Référence fabricant: 100023402

Matériau d'isolation: PTFE

Matériau du contact: laiton doré

Conforme à la norme RoHS: oui

Gamme de température: -40 à +155 °C

Type: 100023402

Type de fermeture: à baïonnette

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Bauform

Kabelgruppe

Anschluss

Kabel-Ø

Produkt-Art

Impedanz

Telegärtner 100023301 100023301 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Code produit :1366643

Livraison le mer. 4 novembre

4 pièce(s)Conrad Electronic

Stecker, gewinkelt

RG 316/U

Schrauben

2.70 mm

BNC-Steckverbinder

50 Ω

pièce(s)

Min.: 1

Multiples: 1

CHF 17.95^*

Telegärtner 100023303 100023303 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1366268

Livraison le mer. 4 novembre

69 pièce(s)Conrad Electronic

Stecker, gerade

RG 142 B/U

Crimpen

5 mm

BNC-Steckverbinder

50 Ω

pièce(s)

Min.: 1

Multiples: 1

CHF 5.30^*

Telegärtner 100023304 100023304 BNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Code produit :1090886

Livraison le mer. 4 novembre

98 pièce(s)Conrad Electronic

Stecker, gewinkelt

RG 316/U

Crimpen

2.60 mm

BNC-Steckverbinder

50 Ω

pièce(s)

Min.: 1

Multiples: 1

CHF 8.70^*

Telegärtner 100023305 100023305 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1090850

Livraison le mer. 4 novembre

7 pièce(s)Conrad Electronic

Stecker, gerade

RG 58

Crimpen

4.95 mm

BNC-Steckverbinder

50 Ω

pièce(s)

Min.: 1

Multiples: 1

CHF 6.60^*

Telegärtner 100023312 100023312 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1090849

Livraison le mer. 4 novembre

56 pièce(s)Conrad Electronic

Stecker, gerade

RG 316

Crimpen

2.60 mm

BNC-Steckverbinder

50 Ω

pièce(s)

Min.: 1

Multiples: 1

CHF 4.85^*

Telegärtner 100023314 100023314 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1366772

Livraison le mer. 4 novembre

4 pièce(s)Conrad Electronic

Stecker, gerade

G 022 32

Crimpen

3 mm

BNC-Steckverbinder

50 Ω

pièce(s)

Min.: 1

Multiples: 1

CHF 8.40^*

Telegärtner 100023316 100023316 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1090844

Livraison le lun. 9 novembre

Conrad Electronic

Stecker, gerade

H155

Crimpen

5.90 mm

BNC-Steckverbinder

50 Ω

pièce(s)

Min.: 1

Multiples: 1

CHF 4.40^*

Telegärtner 100023319 100023319 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1090847

Livraison le mer. 4 novembre

35 pièce(s)Conrad Electronic

Stecker, gerade

RG 213

Crimpen

10.30 mm

BNC-Steckverbinder

50 Ω

pièce(s)

Min.: 1

Multiples: 1

CHF 10.95^*

Telegärtner 100023320 100023320 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1366785

Livraison le mer. 4 novembre

49 pièce(s)Conrad Electronic

Stecker, gerade

RG 214/U

Crimpen

10.80 mm

BNC-Steckverbinder

50 Ω

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Telegärtner 100023321 100023321 BNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Code produit :1090845

Livraison le mer. 4 novembre

58 pièce(s)Conrad Electronic

Stecker, gerade

LMR 400

Crimpen

10.30 mm

BNC-Steckverbinder

50 Ω

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1366872 Telegärtner 100023402 100023402 Connecteur BNC embase femelle 50 Ω 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1366872 Telegärtner 100023402 100023402 Connecteur BNC embase femelle 50 Ω 1 pc(s)

Description

La série BNC comprend les connecteurs coaxiaux les plus fréquents, utilisés avec une fréquence jusqu’à 4 GHz. Ils sont équipés d’une fermeture à baïonnette et existent avec une impédance caractéristique de 50 Ω et 75 Ω. Il existe plusieurs variantes pour des câbles flexibles, semi-flexibles et semi-rigides. Les connecteurs pour circuit imprimé de la série BNC sont disponibles sous deux formes : à presser ou à souder. Les câbles seront raccordés par sertissage, par soudure ou par serrage, en fonction du modèle. Les connecteurs de la série BNC sont utilisés pour le transfert de signaux, de données et de vidéos.
