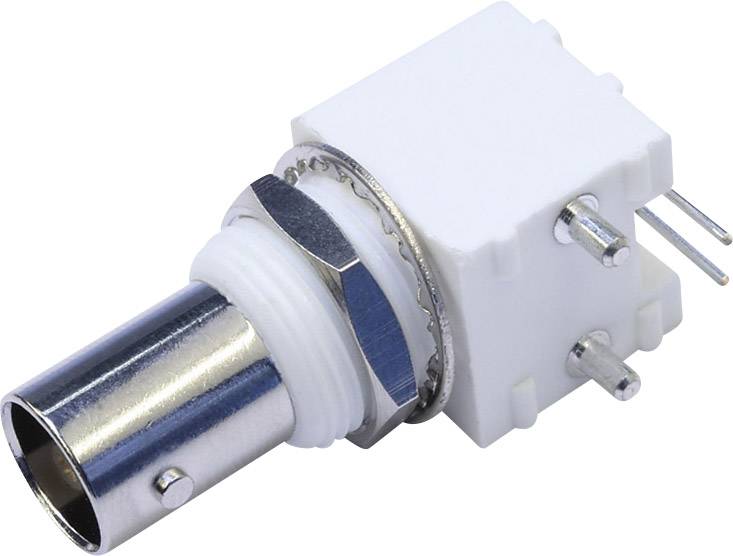

Telegärtner 100023369 100023369 Connecteur BNC embase femelle horizontale 50 Ω 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur BNC
Forme
embase femelle horizontale
Impédance
50 Ω
Connexion
pin à souder
Contenu
1 pc(s)
Fiche technique (PDF)
62 pièce(s)
Nombre
Total (CHF 7.77 / pièce(s))
CHF 7.77
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Adaptateur BNC
- La fiche femelle est définie d'après la forme du conducteur interne.
- Ce texte a été traduit par une machine.
Notre service pour vous
Caractéristiques techniques
- Type de produit
Connecteur BNC
- Forme
embase femelle horizontale
- Impédance
50 Ω
- Connexion
pin à souder
- Contenu
1 pc(s)

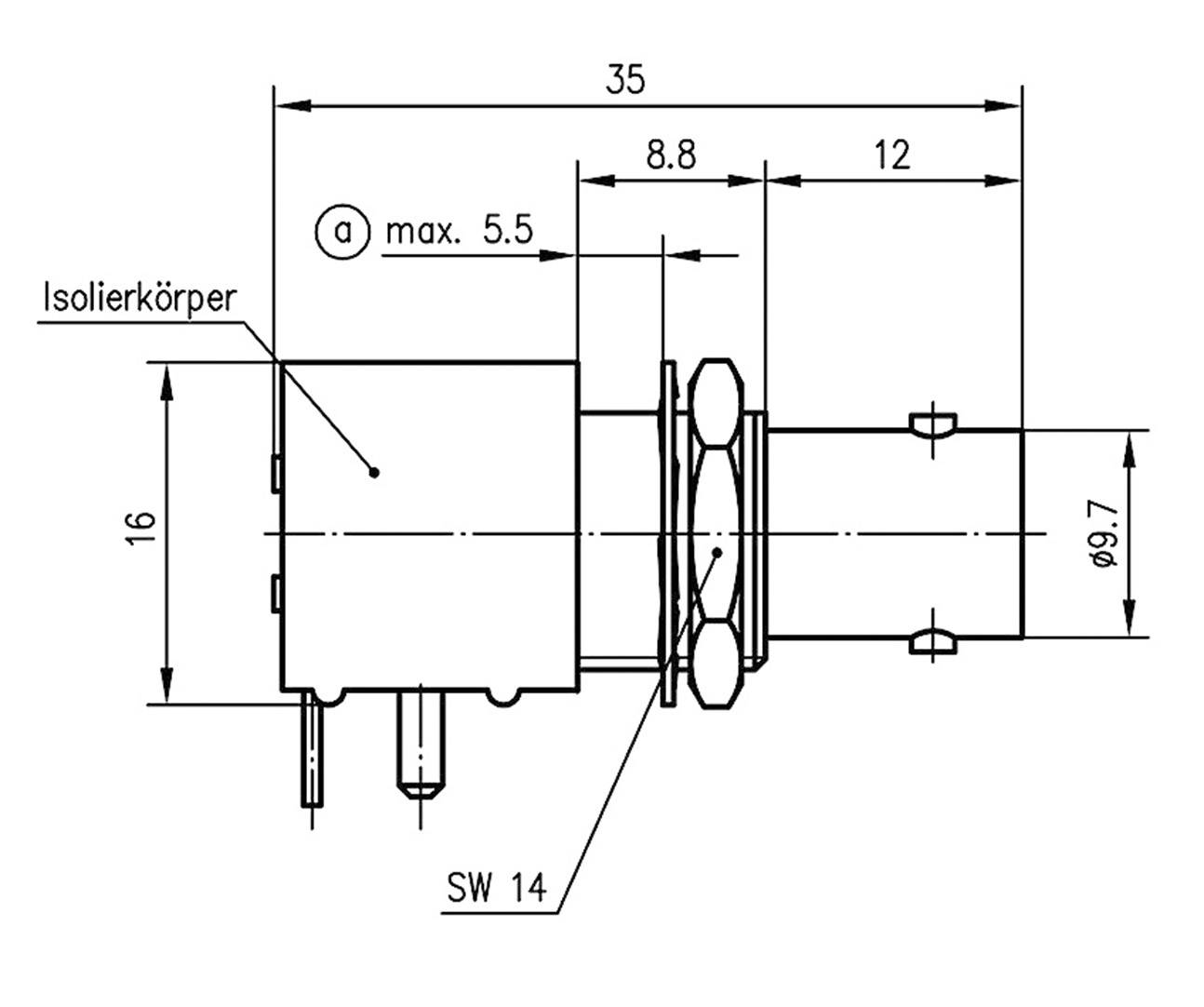

- Trou de montage
11.8 mm
- Fréquence (max.)
4 GHz
- Épaisseur du panneau frontal
5,5 mm mm
- Matériau boîtier
laiton nickelé
- Référence fabricant
100023369
- Matériau d'isolation
PTFE
- Matériau du contact
laiton doré
- Conforme à la norme RoHS
oui
- Gamme de température
-40 à +155 °C
- Type
100023369
- Type de fermeture
à baïonnette
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 1366136 Telegärtner 100023369 100023369 Connecteur BNC embase femelle horizontale 50 Ω 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1366136 Telegärtner 100023369 100023369 Connecteur BNC embase femelle horizontale 50 Ω 1 pc(s)
Description
La série BNC comprend les connecteurs coaxiaux les plus fréquents, utilisés avec une fréquence jusqu’à 4 GHz. Ils sont équipés d’une fermeture à baïonnette et existent avec une impédance caractéristique de 50 Ω et 75 Ω. Il existe plusieurs variantes pour des câbles flexibles, semi-flexibles et semi-rigides. Les connecteurs pour circuit imprimé de la série BNC sont disponibles sous deux formes : à presser ou à souder. Les câbles seront raccordés par sertissage, par soudure ou par serrage, en fonction du modèle. Les connecteurs de la série BNC sont utilisés pour le transfert de signaux, de données et de vidéos.
