Name: Siemens Surveillance de charge 1 NF (R), 1 NO (T), 1 inverseur (RT) 1 pc(s) 3RF2950-0GA16 Temporisé à la mise sous tensi
Brand: Siemens
SKU: 2863508
Availability: BackOrder

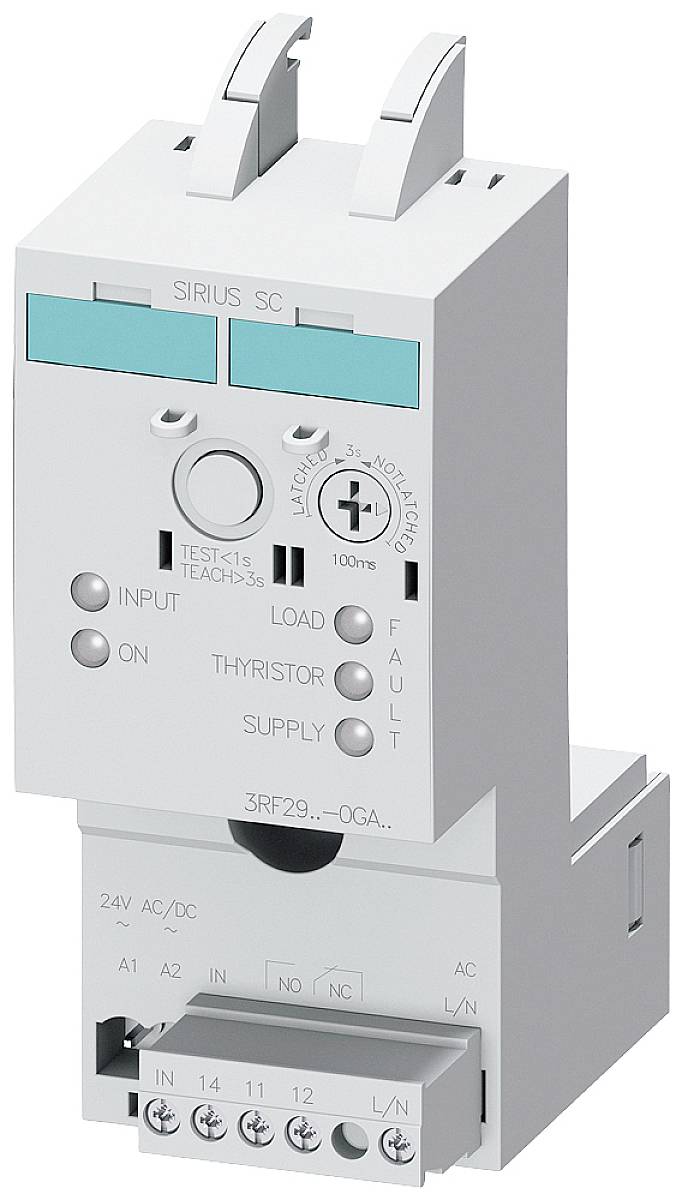

Relais industriels, marqués 'SIRIUS SC', présentant des touches de test, des bornes de connexion et des indicateurs de fonction pour les commandes électriques.

Un armoire électrique ouverte montre différents composants électroniques et connexions de câbles.

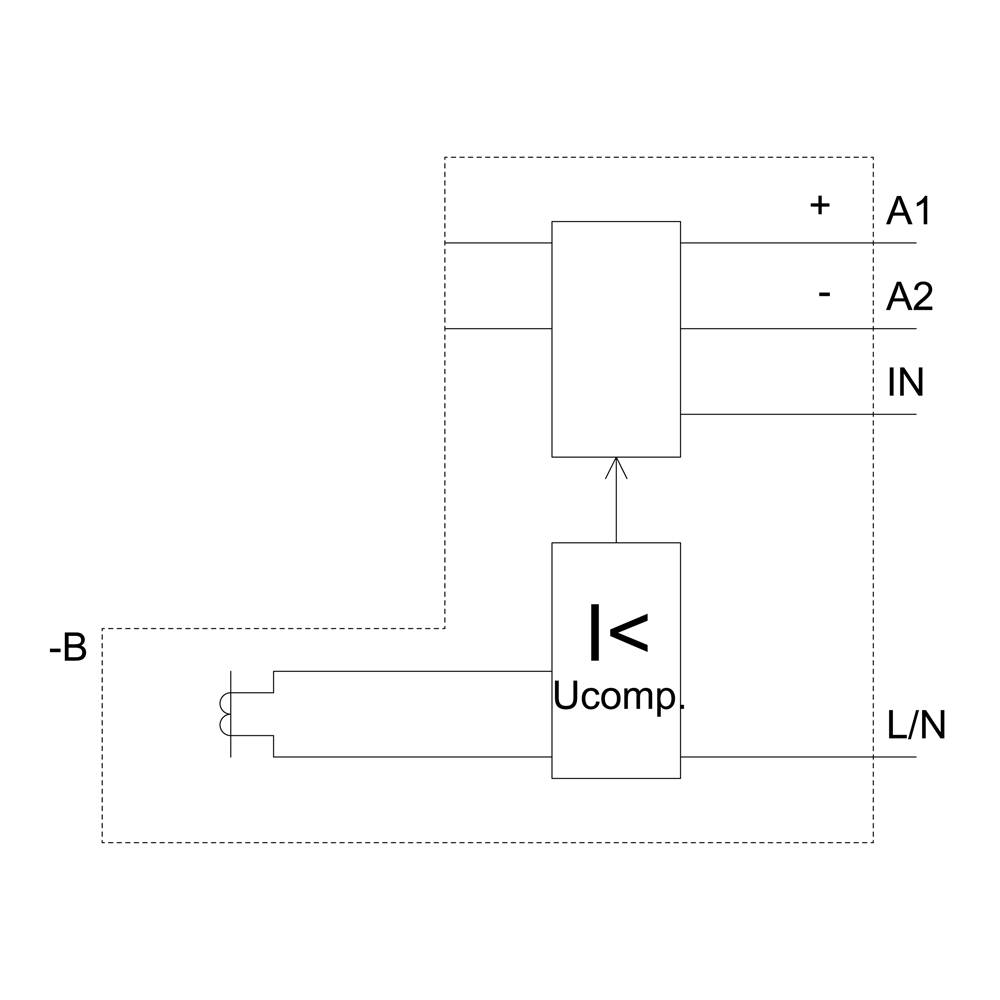

Schéma bloc montre le circuit électrique : connexion de -B à L/N. Plus, Moins, IN, A1, A2 indiqués. Ucomp noté.

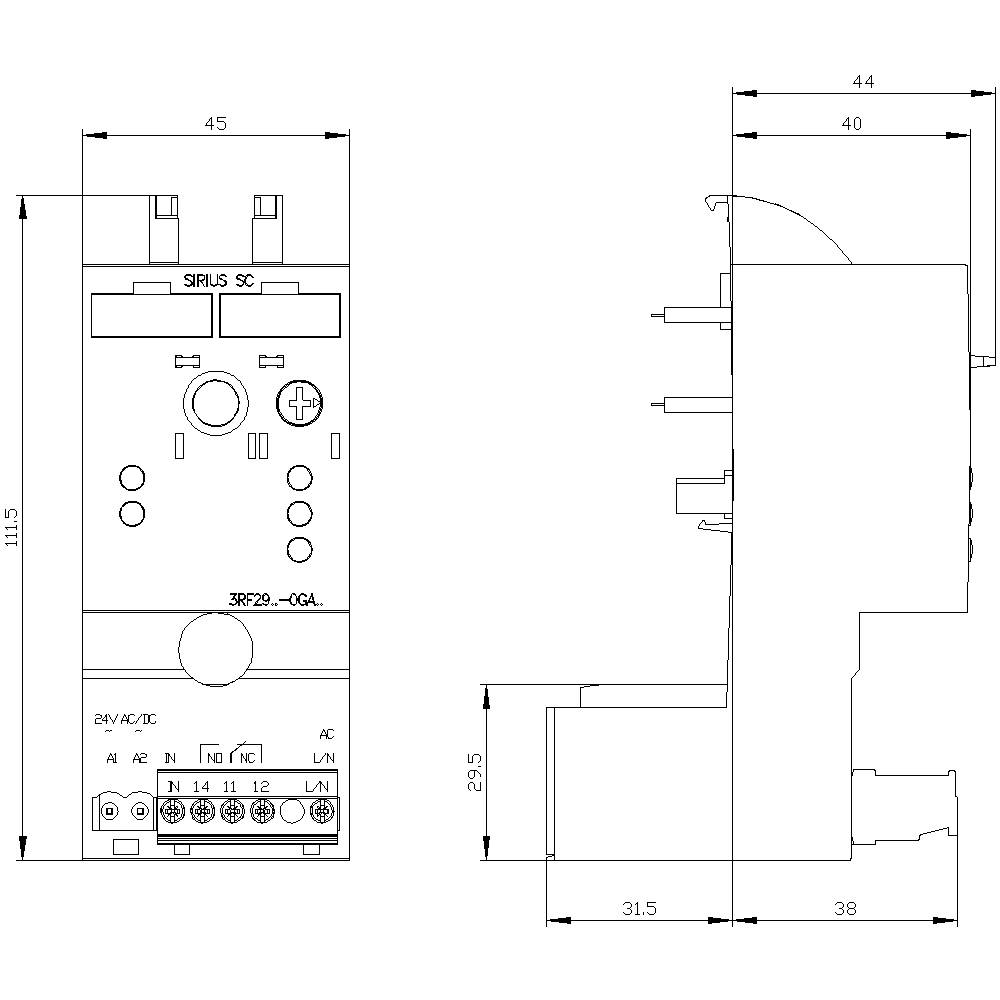

Dessin technique d'un appareil de commutation électrique. Présente les vues de face et de côté avec les dimensions, les bornes de connexion et les étiquettes.

1/4

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Surveillance de charge

Fonctions

Temporisé à la mise sous tension

Tension de fonctionnement max.

600 V/AC

Type de contact

1 NF (R)

1 NO (T)

1 inverseur (RT)

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 29 décembre

Nombre

Set(s)

Total (CHF 157.95 / pièce(s))

CHF 167.95

-6 %

CHF 157.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Longueur de dénudage du câble / pour contacts auxiliaires et de commande : 7 mm
Type de section de conducteur connectable pour les câbles AWG / pour les contacts auxiliaires et de commande : 1x (AWG 20... 12)
Type de section de conducteur connectable pour contacts auxiliaires et de commande / à un fil : 1x (0,5... 2,5 mm²), 2x (0,5... 1,0 mm²)
Type de section de conducteur connectable pour contacts auxiliaires et de commande / avec/sans finition de fil : 1x (0,5... 2,5 mm²), 2x (0,5... 1,0 mm²)
Temps de réponse : 0,1 - 3 s.
Montage en série : oui
Hauteur de montage au-dessus de NN / max. : 1000 m
Modèle de la fonction de commutation : inverseur
Type de filetage de la vis de raccordement / des contacts auxiliaires et de commande : m3
Fréquence de fonctionnement : 50 - 60 Hz
Tension de fonctionnement des contacts auxiliaires : 15 - 30 V DC/AC
Courant de fonctionnement à AC-1 / à 400 V : 50 A.
Tension d'isolement : 600 V
Diamètre du trou du transformateur de courant : 17 mm
Protection contre les contacts à l'avant : en cas de contact vertical à l'avant
Degré de pollution : 3

Type d'emballage: Piece

Type de produit: Surveillance de charge

Type: 3RF2950-0GA16

Fonctions: Temporisé à la mise sous tension

Tension de fonctionnement min.: 400 V/AC

Tension de fonctionnement max.: 600 V/AC

Tension de fonctionnement: 400 - 600 V/AC

Spécificités: enfichable

Type de contact: 1 NF (R)
1 NO (T)
1 inverseur (RT)

Tension de contact (max.): 600 V DC/AC

Connexion: raccord à vis

Température min.: -25 °C

Température max.: +60 °C

: IP20

Largeur: 45 mm

Hauteur: 111.5 mm

Profondeur: 69.5 mm

Diamètre: 17 mm

Dim.: (Ø x H) 17 mm x 111.5 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Documents & téléchargements

Fiche technique

Fiche technique 2863508 Siemens Surveillance de charge 1 NF (R), 1 NO (T), 1 inverseur (RT) 1 pc(s) 3RF2950-0GA16 Temporisé à la mise sous tensi

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2863508 Siemens Surveillance de charge 1 NF (R), 1 NO (T), 1 inverseur (RT) 1 pc(s) 3RF2950-0GA16 Temporisé à la mise sous tensi

Description

Surveillance de charge plage de courant étendue 50 A / 40 °C 400 … 600 V / AC/DC 24 V pour relais semi-conducteurs / contacteur simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
