Name: Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2116-4AB0 Surcharge
Brand: Siemens
SKU: 1431036
Availability: BackOrder

Relais de protection moteur Siemens SIRIUS avec quatre bornes de raccordement et bouton de test. Étiqueté Stop, Reset, Classe et désignations de connexion.

Un armoire électrique ouverte montre une variété de composants électriques et de câbles, disposés de manière propre et claire.

'Schéma de montage avec numéros de pièces et accessoires : support, relais de surcharge thermique, kit de réinitialisation à distance, réinitialisation mécanique.'

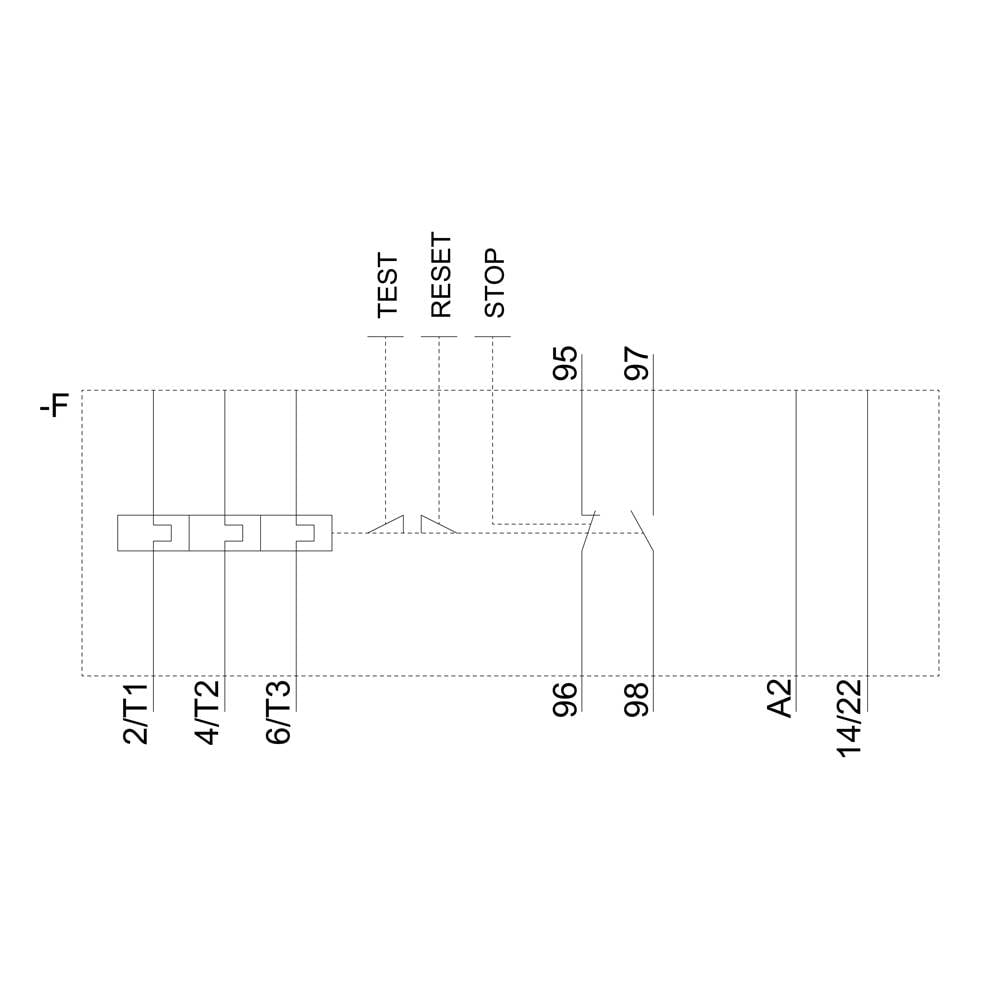

Schéma de câblage avec boutons 'TEST', 'RÉINITIALISATION', 'ARRÊT' et bornes 2/T1, 4/T2, 6/T3, 96, 97, 98, A2 ainsi que 14/22.

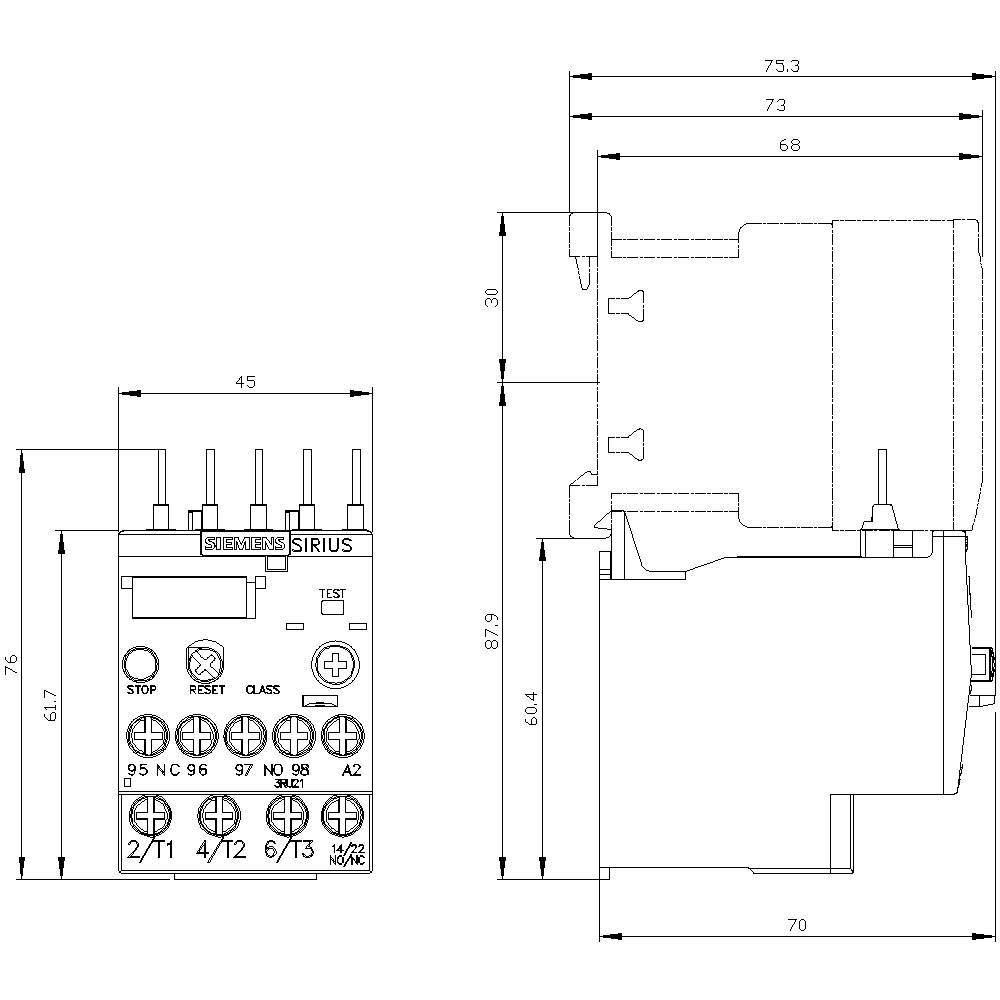

'Dessin technique d'un appareil Siemens Sirius, montrant les vues de face et de côté avec des connexions câblées et des dimensions précises en millimètres.'

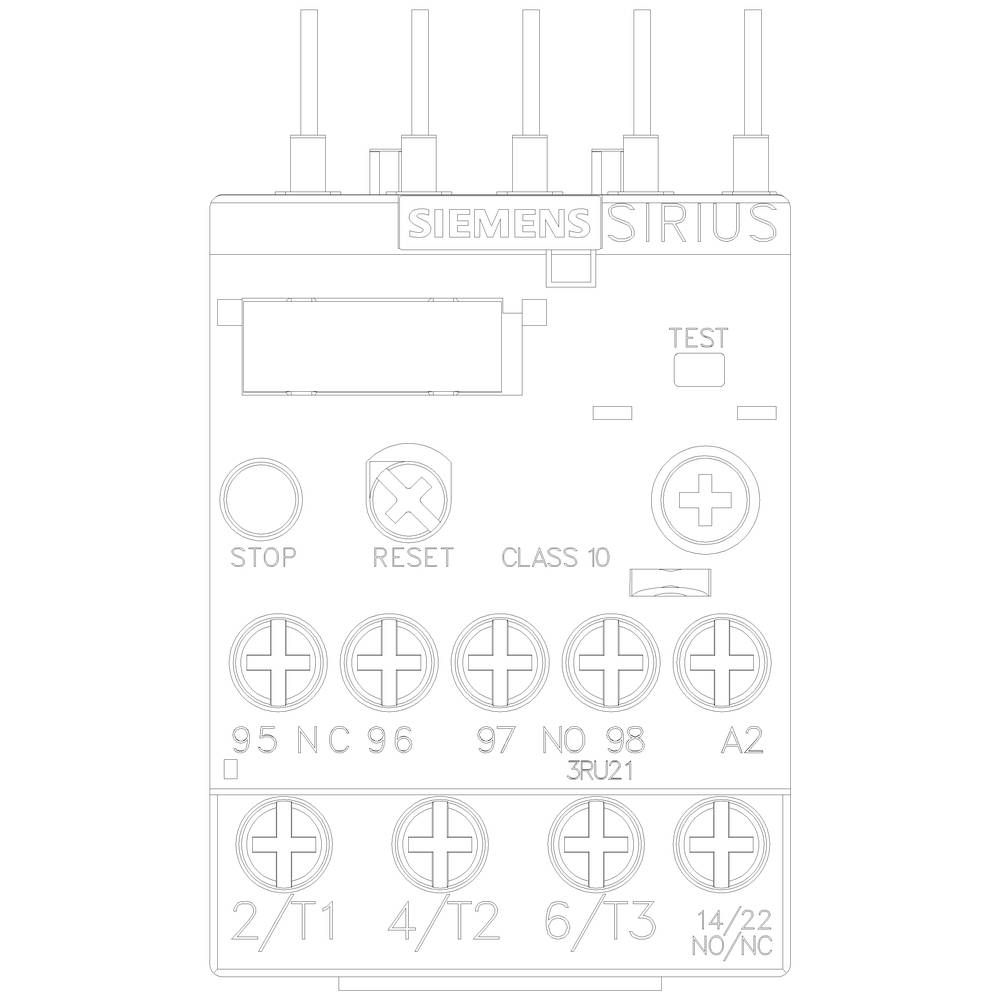

Schéma technique d'un dispositif de commande avec boutons 'STOP', 'RESET' et bornes de raccordement, étiqueté 'Siemens SIRIUS'.

1/6

Photo non contractuelle

Type de produit

Relais de surcharge

Fonctions

Surcharge

Tension de fonctionnement max.

690 V/AC

Type de contact

1 NO (T)

1 NF (R)

Tension de contact (max.)

690 V/AC

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 63.95 / pièce(s))

CHF 63.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Taille du relais de surcharge: S00

Type de produit: Relais de surcharge

Type: 3RU2116-4AB0

Fonctions: Surcharge

Tension de fonctionnement: 690 V/AC

Tension de fonctionnement max.: 690 V/AC

Tension de fonctionnement: 690 V/AC (max)

Spécificités: commutateur auto/manuel

Type de contact: 1 NO (T)
1 NF (R)

Tension de contact (max.): 690 V/AC

Connexion: raccord à vis

Température min.: -40 °C

Température max.: +70 °C

: IP20

Largeur: 45 mm

Hauteur: 76 mm

Profondeur: 70 mm

Dim.: (l x H x P) 45 x 76 x 70 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Dimensions: S00

Valeur du courant d'appel (max.): 16 A

Plage de réglage du courant (min.): 11 A

Poids: 0.1474 kg

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Funktionen

Schaltspannung (max.)

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-4AB0 Überlast

Code produit :1431036

Livraison le ven. 27 novembre

Conrad Electronic

Ce produit

Überlast

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 63.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-0GB0 Phasenausfall, Überlast

Code produit :1430966

Livraison le ven. 27 novembre

Conrad Electronic

Phasenausfall

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 65.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-0HB0 Überlast

Code produit :1430991

Livraison le ven. 27 novembre

Conrad Electronic

Überlast

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 65.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-0JB0 Überlast

Code produit :1431066

Livraison le ven. 27 novembre

Conrad Electronic

Überlast

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 65.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1AB0 Überlast, Phasenausfall

Code produit :1431152

Livraison le ven. 30 octobre

7 pièce(s)Conrad Electronic

Überlast

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 65.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1BB0 Überlast

Code produit :1431153

Livraison le ven. 27 novembre

Conrad Electronic

Überlast

pièce(s)

Min.: 1

Multiples: 1

CHF 65.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1DB0 Überlast

Code produit :1431154

Livraison le ven. 30 octobre

8 pièce(s)Conrad Electronic

Überlast

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 65.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1EB0 Überlast

Code produit :1431004

Livraison le ven. 27 novembre

Conrad Electronic

Überlast

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 65.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1GB0 Überlast

Code produit :1431177

Livraison le ven. 30 octobre

3 pièce(s)Conrad Electronic

Überlast

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 65.95^*

Siemens Überlastrelais 690 V/AC 1 Schließer, 1 Öffner 1 St. 3RU2116-1HB0 Überlast

Code produit :1431016

Bientôt disponible

Conrad Electronic

Überlast

690 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 65.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1431036 Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2116-4AB0 Surcharge

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1431036 Siemens Relais de surcharge 690 V/AC 1 NO (T), 1 NF (R) 1 pc(s) 3RU2116-4AB0 Surcharge

Description

Relais de surcharge pour protection des moteurs
11...16 A
Taille S00
CLASSE 10
Raccordement à vis
Contacts auxiliaires 1 x NF/NO
Remise à zéro manuelle-automatique

Le relais de surcharge thermique 3RU2116-4AB0 de Siemens est utilisé pour la protection contre les surcharges dans les circuits principaux. Le relais de surcharge 3RU2116-4AB0 de la marque SIRIUS offre une protection optimale pour les moteurs et les systèmes jusquá 7,5 kW grâce à la plage de réglage de 11...16 A. Il possède un contact NF et un autre NO comme contacts auxiliaires. Le relais de surcharge thermique 3RU2116-4AB0 peut être parfaitement intégré dans lalimentation de la charge grâce à la taille S00 et le raccordement à vis pratique. Les relais de surveillance sont utilisés dans tous les domaines de la technologie de lappareillage électrique.
