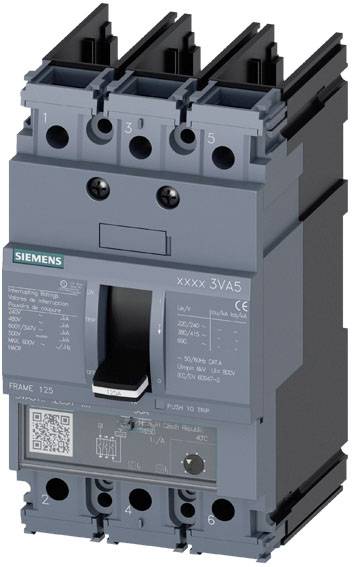

Name: Siemens 3VA5160-4EF31-0AA0 Disjoncteur 1 pc(s) Plage de réglage (courant): 42 - 60 A Tension de contact (max.): 690 V/AC
Brand: Siemens
SKU: 2862803
Availability: BackOrder

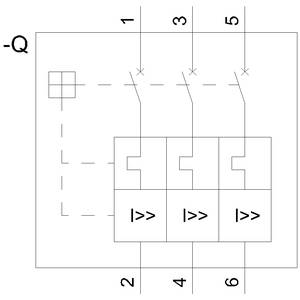

Le diagramme présente un schéma électrique avec trois composants identiques. À gauche se trouve '-Q', les composants sont étiquetés '1', '3', '5'. Les connexions '2', '4', '6' descendent vers le bas.

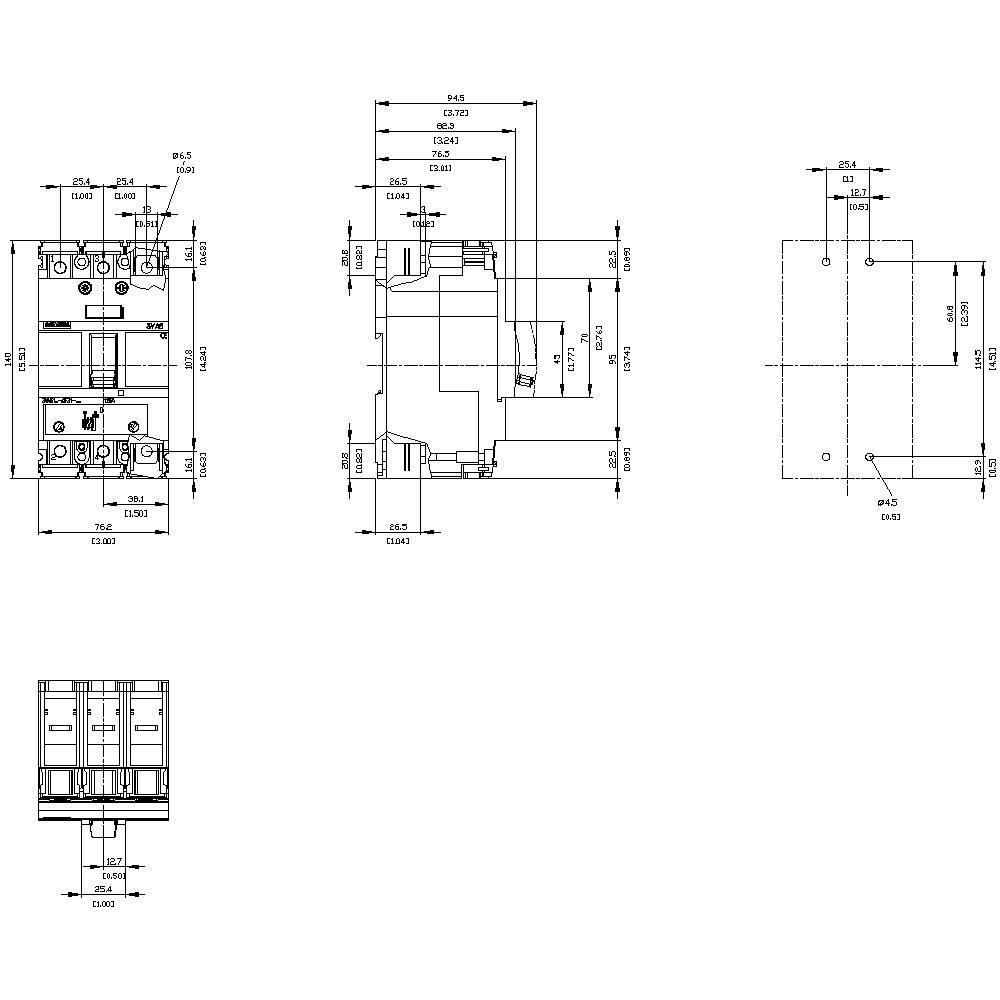

Dessin technique d'un interrupteur électrique avec vue de dessus, vue latérale et vue de face. Contient des dimensions en millimètres.

1/3

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

60 A

Type d'emballage

Piece

Type

3VA5160-4EF31-0AA0

Plage de réglage du courant (min.)

42 A

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 29 décembre

Nombre

Set(s)

Total (CHF 319.95 / pièce(s))

CHF 357.95

-11 %

CHF 319.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Convient à l'utilisation : protection de l'installationDisposition du connecteur électrique / pour circuit principal : sans connexionType d'actionneur : levier d'inclinaisonDurée de vie mécanique (cycles de commutation) / typique : 15000Durée de vie électrique (cycles de commutation) / à 480 V : 8000Durée de vie électrique (cycles de commutation) / à 600 V : 4000Durée de vie électrique (cycles de commutation) / à AC-1 / à 380/415 V: 8000Durée de vie électrique (cycles de commutation) / à AC-1 / à 690 V : 4000Composant du produit / bouton de réglage : ouiExtension du produit / en option / entraînement du moteur : ouiProtection de l'appareil : ouiModèle de la surface / des connexions / sur le dessus du commutateur (N, 1, 3, 5) : argentModèle de la surface / des connexions / sur le dessous du commutateur (N, 2, 4, 6) : étainTension d'isolement : 800 VPuissance dissipée / maximum : 13,6 W.Type de fonction de protection / déclenchement de courant excessif : LIModèle de surveillance des défauts de mise à la terre : sansModèle de déclencheur I / réglable : ouiPouvoir d'arrêt courant de court-circuit en fonctionnement (ci) / à 240 V : 55 kAPouvoir d'arrêt courant de court-circuit de fonctionnement (ci) / à 690 V : 5 kAPouvoir d'arrêt courant de court-circuit limite (ICU) / à 240 V : 55 kAPouvoir de coupure courant de court-circuit limite (ICU) / à 690 V : 5 kAPouvoir d'arrêt courant / pour AC / à 240 V : 65 kAPouvoir d'arrêt courant / pour AC / à 600 y/347 V : 14 kACourant de court-circuit (ICM) / à 240 V : 121 kACourant de court-circuit (ICM) / à 690 V : 7,5 kAPropriété du produit / en cas de déclenchement L / réglable : ouiPropriété du produit / pour protection de conducteur N / réglable : oui

Type d'emballage: Piece

Type de produit: Disjoncteur

Type: 3VA5160-4EF31-0AA0

Plage de réglage du courant (min.): 42 A

Valeur du courant d'appel (max.): 60 A

Plage de réglage (courant): 42 - 60 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC
500 V/DC

Type de montage: installation fixe

Température min.: -25 °C

Température max.: +70 °C

Classe de capacité de coupure: S

Type du déclencheur à maximum de courant: TM240

: IP40

Profondeur: 76.5 mm

Largeur: 76.2 mm

Hauteur: 140 mm

Dim.: (l x H x P) 76.2 x 140 x 76.5 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2862803 Siemens 3VA5160-4EF31-0AA0 Disjoncteur 1 pc(s) Plage de réglage (courant): 42 - 60 A Tension de contact (max.): 690 V/AC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2862803 Siemens 3VA5160-4EF31-0AA0 Disjoncteur 1 pc(s) Plage de réglage (courant): 42 - 60 A Tension de contact (max.): 690 V/AC

Description

Disjoncteur 3VA5 UL Frame 125 classe de puissance de commutation S 25kA @ 480V 3 pôles, protection de l'installation TM240, ATAM, in=60A protection contre la surcharge IR=48A...60A protection contre les courts-circuits II=5...10 x in sans raccordement disjoncteur compact 3VA5 pour protection de l'installation, homologué UL. Les disjoncteurs compacts 3VA UL de Siemens, qui constituent un élément important des composants de protection SENTRON pour les applications industrielles et les applications dans le domaine de l'infrastructure, offrent une protection efficace des installations et du démarrage en cas de surcharge et de court-circuit. Le modèle 3VA UL établit la norme en matière de flexibilité et de diversité d'accessoires modulaires. Le disjoncteur compact 3VA UL offre en outre les meilleures conditions pour les machines et les constructeurs de systèmes de commutation du monde entier. En plus de la norme IEC, les deux séries 3VA5 et 3VA6 sont également conformes à la norme UL. Toutes les fonctionnalités peuvent donc être utilisées et utilisées dans le monde entier pour les installations. Cette variante du disjoncteur compact 3VA se distingue principalement par : 1. Forme compacte. 2. Disponible comme variante pour la protection des installations. 3. En fonction de la taille : versions 1, 2 (boîtier à 3 pôles) et 3 pôles. 4. En fonction de la taille : pouvoir de coupure de 25 kA . 100 kA à 480 V pour interrupteurs 3 pôles et 25 kA .50 kA à 277 V pour interrupteurs 1 pôle. 5. La série est équipée d'un déclencheur thermique-magnétique de surintensité. 6. Accessoires internes modulaires et faciles à monter avec de nombreuses fonctions. 7. Plate-forme d'accessoires continue via tous les disjoncteurs compacts 3 va UL.

Ce texte a été traduit par une machine.
