Name: Siemens 3VA2563-5KQ32-0AA0 Disjoncteur 1 pc(s) Plage de réglage (courant): 252 - 630 A Tension de contact (max.): 690 V/
Brand: Siemens
SKU: 2862580
Availability: BackOrder

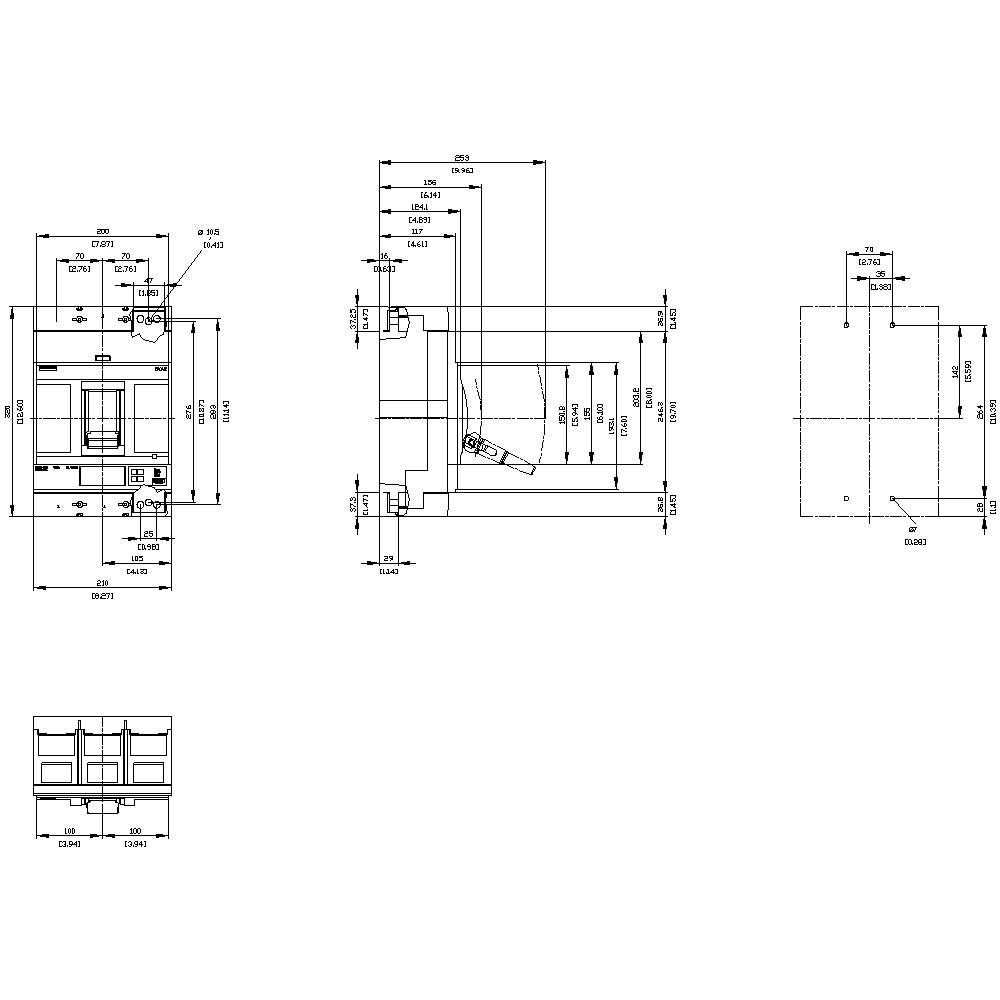

Dessin technique d'une machine avec vue de face, latérale et de dessus. Dimensions et détails indiqués pour les positions et intervalles des vis.

1/2

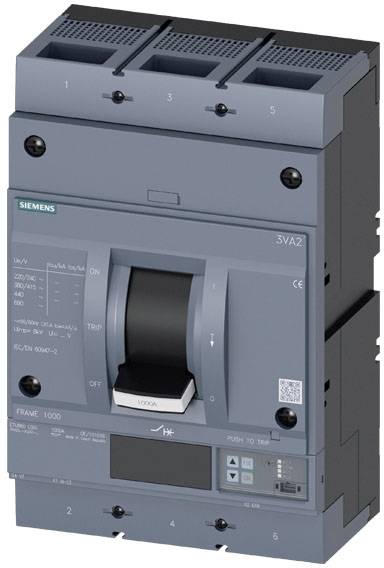

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

630 A

Connexion

raccord à vis

Type d'emballage

Piece

Type

3VA2563-5KQ32-0AA0

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar. 29 décembre

Nombre

Set(s)

Total (CHF 3'249.95 / pièce(s))

CHF 3'849.95

-16 %

CHF 3'249.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 160.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Convient à l'utilisation : protection de l'installationDisposition du connecteur électrique / pour le circuit principal : connexion avantType d'actionneur : levier d'inclinaisonDurée de vie mécanique (cycles de commutation) / typique : 10000Durée de vie électrique (cycles de commutation) / à AC-1 / à 380/415 V : 4600Durée de vie électrique (cycles de commutation) / à 1/2 valeur assignée courant / à AC-1 / à 380/415 V: 7000Durée de vie électrique (cycles de commutation) / à AC-1 / à 690 V : 3200Composant du produit / écran : ouiFonction de communication : ouiProtection contre les défauts de mise à la terre : ouiProtection de l'appareil : ouiAutre fonction de mesure : ouiTension d'isolement : 800 VPuissance dissipée / max. : 144 W.Modèle de surveillance des défauts de mise à la terre : courant total conducteur L.Pouvoir d'arrêt courant de court-circuit de fonctionnement (ci) / à 240 V : 85 kAPouvoir d'arrêt courant de court-circuit en fonctionnement (ci) / à 690 V : 19 kAPouvoir d'arrêt courant de court-circuit limite (ICU) / à 240 V : 85 kAPouvoir de coupure courant de court-circuit limite (ICU) / à 690 V : 25 kACourant de court-circuit (ICM) / à 240 V : 187 kACourant de court-circuit (ICM) / à 690 V : 53 kATemps de temporisation réglable / en cas de déclenchement G / pour la courbe caractéristique I2t / valeur initiale : 0,05 s.Temps de temporisation réglable / en cas de déclenchement G / pour la courbe caractéristique I2t / valeur finale : 0,8 s.Temps de temporisation réglable / du déclencheur S / pour la courbe caractéristique I2t / valeur initiale : 0,05 s.Temps de temporisation réglable / du déclencheur S / pour la courbe caractéristique I2t / valeur finale : 0,5 s.Temps de temporisation réglable / du déclencheur S / pour la courbe caractéristique standard / valeur initiale : 0,05 s.Temps de temporisation réglable / du déclencheur S / pour la courbe caractéristique standard / valeur finale : 0,5 s.Propriété du produit / pour conducteur nul / possibilité de monter/de réajuster / protection contre les courts-circuits et les surcharges : ouiType de section de conducteur connectable / pour connexion à rail plat / minimum : 20 x 4 mmType de section de conducteur connectable / pour connexion à rail plat / maximum 50 x 28 mm

Type d'emballage: Piece

Type de produit: Disjoncteur

Type: 3VA2563-5KQ32-0AA0

Plage de réglage du courant (min.): 252 A

Valeur du courant d'appel (max.): 630 A

Plage de réglage (courant): 252 - 630 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Adapté pour série: Siemens série 3VA

Convient pour marque: Siemens

Type de montage: installation fixe

Température min.: -25 °C

Température max.: +70 °C

Classe de capacité de coupure: M

Type du déclencheur à maximum de courant: ETU860

Connexion: raccord à vis

: IP40

Profondeur: 120 mm

Largeur: 210 mm

Hauteur: 320 mm

Dim.: (l x H x P) 210 x 320 x 120 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2862580 Siemens 3VA2563-5KQ32-0AA0 Disjoncteur 1 pc(s) Plage de réglage (courant): 252 - 630 A Tension de contact (max.): 690 V/

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2862580 Siemens 3VA2563-5KQ32-0AA0 Disjoncteur 1 pc(s) Plage de réglage (courant): 252 - 630 A Tension de contact (max.): 690 V/

Description

Disjoncteur 3VA2 IEC Frame 1000 classe de puissance de commutation M ICU=55kA @ 415V 3 pôles, protection des installations ETU860, LSIG, in=630A protection contre la surcharge IR=250A...630A protection contre les courts-circuits ISD=0,6..10x in, II=1,5..12x dans protection des conducteurs N en option avec convertisseur de courant externe, Jusqu'à 160% de protection contre les défauts de mise à la terre, désactivable IG=0,2...1 x in, tg=0,05-0,8 s raccordement plat à vis disjoncteur compact 3VA2 avec ETU 8-er série pour la protection des installations. Les disjoncteurs compacts 3VA de Siemens sont un élément important des composants de protection SENTRON pour les applications industrielles et les applications dans le domaine de l'infrastructure. Les disjoncteurs compacts 3VA sont la référence en matière de flexibilité et de diversité d'accessoires modulaires. Accessoire uniforme pour plusieurs tailles sur toutes les séries du disjoncteur compact 3VA1 et 3VA2. Cette variante du disjoncteur compact 3VA se distingue principalement par : 1. Forme compacte. 2. Disponible en version pour la protection de l'installation et de l'alternateur. 3. Disponible en version 3 et 4 pôles. 4. Quatre classes de puissance de commutation de 55 kA... 150 kA à 415 V. 5. En fonction de la taille : courant de mesure 25 A. Montage en montage fixe, technique enfichable, technique d'insertion possible. 7. La série dispose d'un déclencheur électronique de surintensité. 8. Dispose d'un écran intégré pour l'affichage de la valeur de mesure. 9. Fonction de mesure intégrée et liaison de communication optionnelle via Modbus TCP, Modbus RTU, PROFINET et PROFIBUS. 10. Accessoires internes modulaires et faciles à monter avec de nombreuses fonctions.

Ce texte a été traduit par une machine.
