Name: Siemens 3VA2163-7MP36-0AA0 Disjoncteur 1 pc(s) Plage de réglage (courant): 25 - 63 A Tension de contact (max.): 690 V/AC
Brand: Siemens
SKU: 2862559
Availability: BackOrder

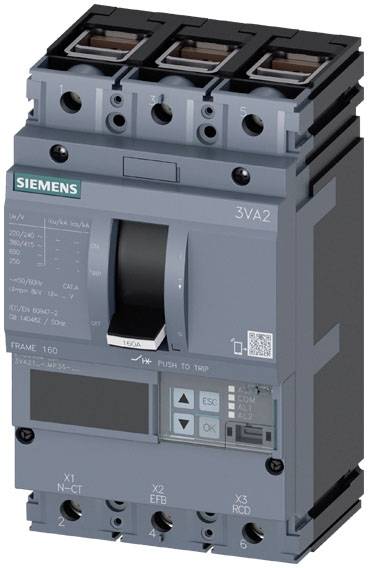

Un disjoncteur tripolaire Siemens (type 3VA2) destiné à la protection et au contrôle dans les installations électriques.

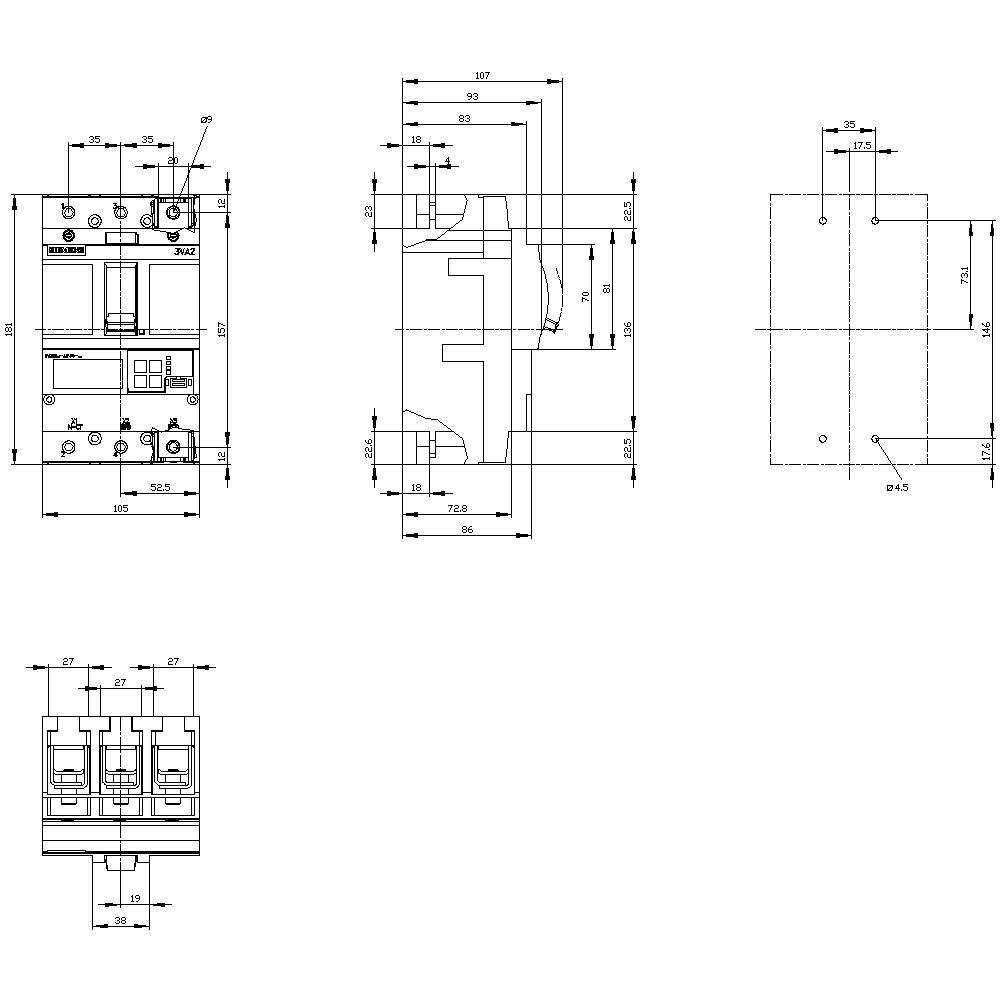

Dessin technique d'un interrupteur électrique avec des dimensions détaillées et des vues de différentes perspectives.

1/2

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

63 A

Connexion

borne

Type

3VA2163-7MP36-0AA0

Plage de réglage du courant (min.)

25 A

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 2 décembre

Nombre

Set(s)

Total (CHF 924.95 / pièce(s))

CHF 1'069.95

-14 %

CHF 924.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 80.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Adapté à l'utilisation : protection du moteurDisposition du connecteur électrique / pour le circuit principal : connexion avantType d'actionneur : levier d'inclinaisonDurée de vie mécanique (cycles de commutation) / typique : 20000Durée de vie électrique (cycles de commutation) / pour AC-1 / à 380/415 V : 12000Durée de vie électrique (cycles de commutation) / à 1/2 valeur assignée courant / à AC-1 / à 380/415 V: 30000Durée de vie électrique (cycles de commutation) / à AC-1 / à 690 V : 8000Durée de vie électrique (cycles de commutation) / pour AC-3 / à 380/415 V : 7500Composant du produit / écran : ouiExtension du produit / en option / entraînement du moteur : ouiDétection de panne de phase : ouiFonction de communication : ouiProtection de l'appareil : ouiTension d'isolement : 800 VPuissance dissipée / maximum : 10 W.Type de fonction de protection / déclenchement de courant excessif : LSIModèle de surveillance des défauts de mise à la terre : sansModèle de déclencheur I / réglable : ouiPouvoir d'arrêt courant de court-circuit en fonctionnement (ci) / à 240 V : 150 kAPouvoir d'arrêt courant de court-circuit en fonctionnement (ci) / à 690 V : 2,5 kAPouvoir d'arrêt courant de court-circuit limite (ICU) / à 240 V : 150 kAPouvoir de coupure courant de court-circuit limite (ICU) / à 690 V : 2,5 kAPuissance de fonctionnement / à AC-3 / à 230 V : 18500 W.Puissance de fonctionnement / pour AC-3 / à 400 V : 30000 W.Courant de court-circuit (ICM) / à 240 V : 330 kACourant de court-circuit (ICM) / à 690 V : 3,8 kATemps de temporisation réglable / du déclencheur S / pour la courbe caractéristique standard / valeur initiale : 0,03 s.Temps de temporisation réglable / du déclencheur S / pour la courbe caractéristique standard / valeur finale : 0,03 s.Propriété du produit / en cas de déclenchement L / réglable : ouiPropriété du produit / pour protection de conducteur N / réglable : oui

Type de produit: Disjoncteur

Type: 3VA2163-7MP36-0AA0

Plage de réglage du courant (min.): 25 A

Valeur du courant d'appel (max.): 63 A

Plage de réglage (courant): 25 - 63 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Adapté pour série: Siemens série 3VA

Convient pour marque: Siemens

Type de montage: installation fixe

Température min.: -25 °C

Température max.: +70 °C

Classe de capacité de coupure: C

Type du déclencheur à maximum de courant: ETU550M

Connexion: borne

: IP40

Profondeur: 86 mm

Largeur: 105 mm

Hauteur: 181 mm

Dim.: (l x H x P) 105 x 181 x 86 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2862559 Siemens 3VA2163-7MP36-0AA0 Disjoncteur 1 pc(s) Plage de réglage (courant): 25 - 63 A Tension de contact (max.): 690 V/AC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2862559 Siemens 3VA2163-7MP36-0AA0 Disjoncteur 1 pc(s) Plage de réglage (courant): 25 - 63 A Tension de contact (max.): 690 V/AC

Description

Disjoncteur 3VA2 IEC Frame 160 classe de puissance de commutation C ICU=110kA @ 415 V 3 pôles, protection moteur ETU550M,LSI, in=63A protection contre la surcharge IR=25A...63A protection contre les courts-circuits ISD=1,2... 15x in,II=3...15x in terminal commutateur de puissance compact 3VA2 avec série ETU 8 pour la protection des installations. Les disjoncteurs compacts 3VA de Siemens, qui constituent un élément important des composants de protection SENTRON pour les applications industrielles et les applications dans le domaine de l'infrastructure, offrent une protection efficace des installations, des démarreurs et des moteurs grâce à une mise hors tension sûre en cas de surcharge et de court-circuit. Les disjoncteurs compacts 3VA sont la référence en matière de flexibilité et de diversité d'accessoires modulaires. Accessoire uniforme pour plusieurs tailles sur toutes les séries du disjoncteur compact 3VA1 et 3VA2. Cette variante du disjoncteur compact 3VA se distingue principalement par : 1. Forme compacte. 2. Disponible en version pour la protection de l'installation et de l'alternateur. 3. Disponible en version 3 et 4 pôles. 4. Quatre classes de puissance de commutation de 55 kA... 150 kA à 415 V. 5. En fonction de la taille : courant de mesure 25 A. Montage en montage fixe, technique enfichable, technique d'insertion possible. 7. La série dispose d'un déclencheur électronique de surintensité. 8. Dispose d'un écran intégré pour l'affichage de la valeur de mesure. 9. Fonction de mesure intégrée et liaison de communication optionnelle via Modbus TCP, Modbus RTU, PROFINET et PROFIBUS. 10. Accessoires internes modulaires et faciles à monter avec de nombreuses fonctions.

Ce texte a été traduit par une machine.
