Name: Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Coup de poing d'arrêt d'urgence pour arrêt d'urgence bouton rouge, jaune déc
Brand: Siemens
SKU: 2863879
Availability: BackOrder

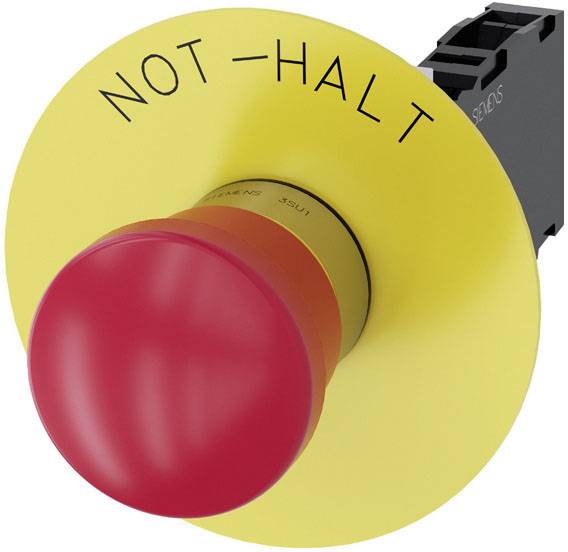

Bouton d'arrêt d'urgence en rouge et jaune, portant l'inscription 'ARRÊT D'URGENCE'. Il est utilisé pour l'arrêt d'urgence des machines.

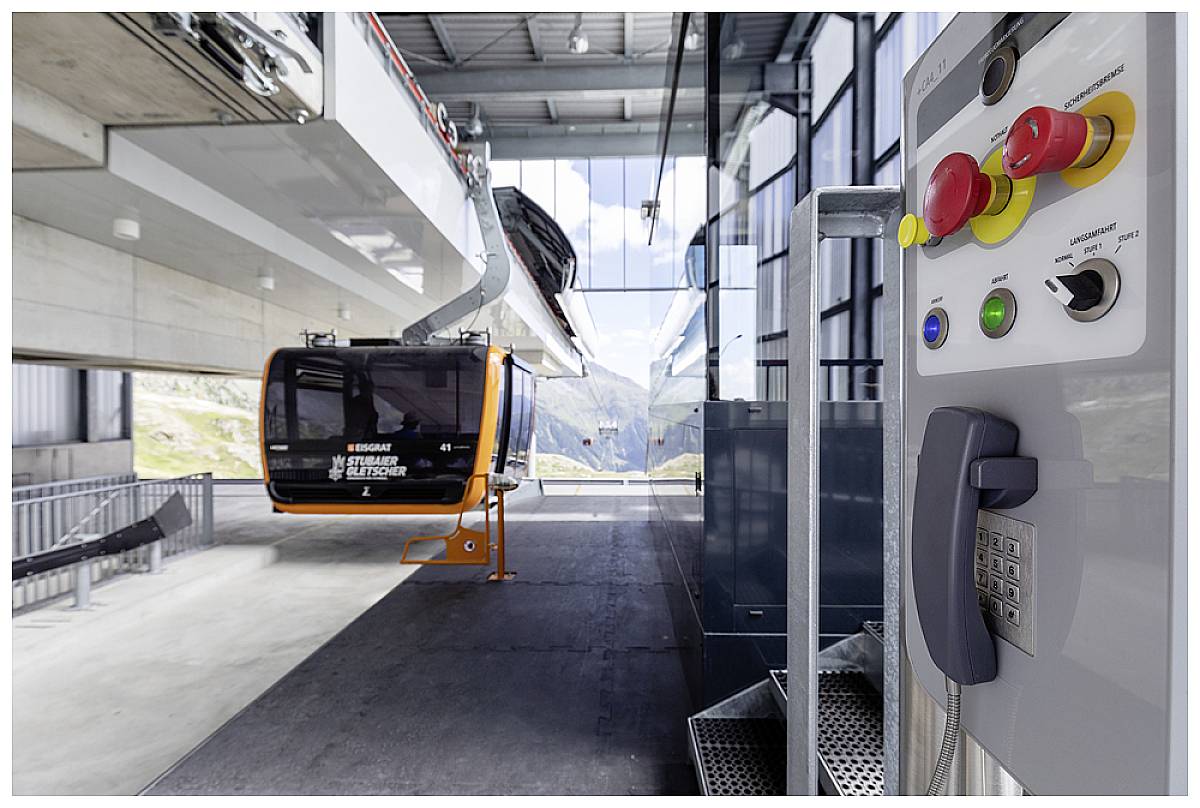

Station de téléphérique avec une gondole orange dans les Alpes ; à gauche un entrepôt frigorifique et à droite un panneau de commande. À l'extérieur, un paysage montagnard est visible.

Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Coup de poing d'arrêt d'urgence pour arrêt d'urgence bouton rouge, jaune déc-2

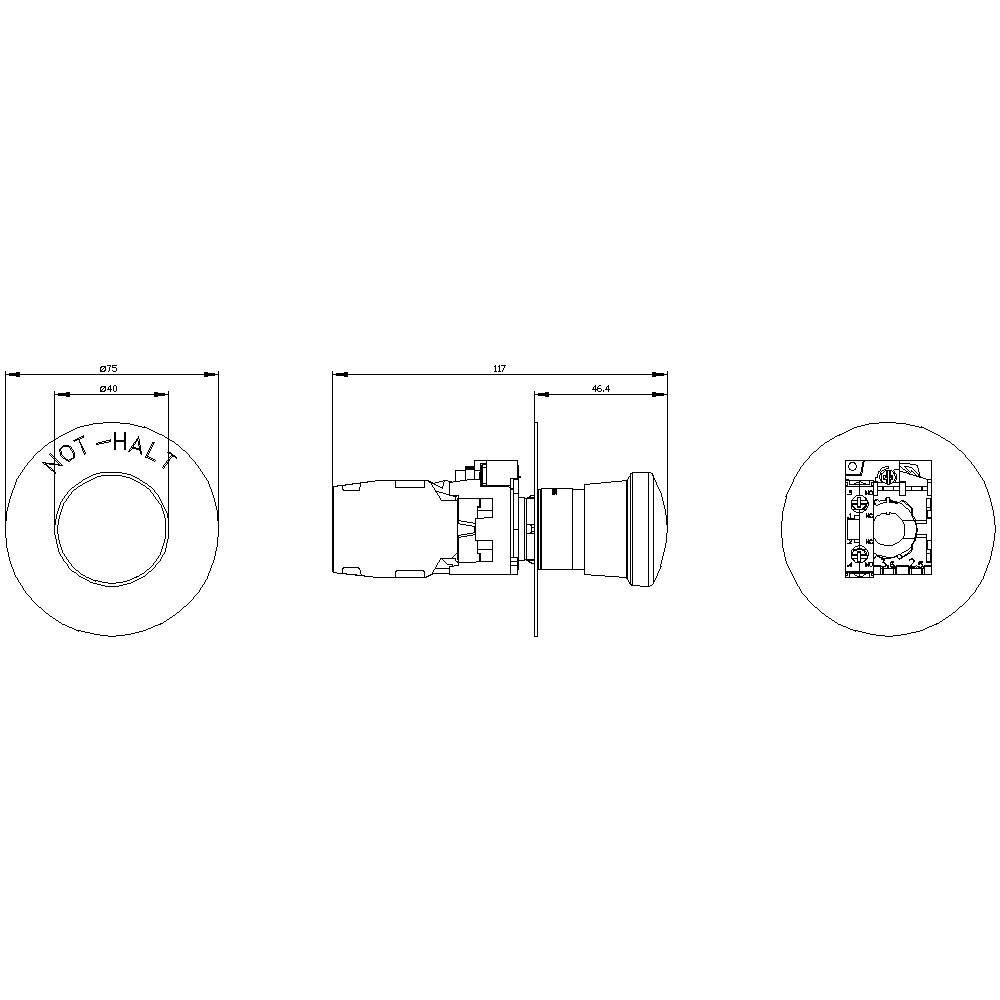

Dessin technique d'un interrupteur d'arrêt d'urgence avec dimensions. Vue de face, de côté et de dessus.

1/4

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

Set(s)

Total (CHF 41.95 / pièce(s))

CHF 41.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de fixation : fixation du panneau avant
Nombre de positions de commande : 1
Type d'actionneur : verrouillage forcé
Largeur de montage (encastrement) : 75 mm
Hauteur : 46,4 mm
Matériau / de l'actionneur : plastique
Fonction du produit / fonction d'ARRÊT d'urgence : oui
Couple de serrage / des vis dans le support / maximum : 1,2 Nm
Profondeur d'installation 70,6 mm
Forme / ouverture de montage : ronde
Matériau / support : métal
Fonction du produit / fonction d'arrêt d'urgence : oui
Fréquence de commutation / maximum [1/h] : 600
Indice de protection IP / borne de raccordement : IP20, vis de serrage serrées
Résistance aux vibrations : 10... 500 Hz : 5g
Classe de protection contre les moyens d'utilisation : I
Tolérance positive du diamètre de montage : 0,4 mm
Fonction du produit / ouverture forcée : oui
Section de conducteur connectable / à un fil / avec finition de fil / maximum 0,75 mm²
Section de conducteur connectable / à un fil / avec finition de fil / minimale : 0,5 mmm²
Section de conducteur connectable / à un fil / sans finition de fil / maximum : 1,5 mmm²
Section de conducteur connectable / à un fil / sans finition de fil / minimale : 1 mmm²
Section de conducteur connectable / fils fins / avec finition de fil / maximum : 1,5 mmm²
Section de conducteur connectable / fils fins / avec finition de fil / minimum : 0,5 mmm²
Section de conducteur connectable / à fils fins / sans finition de fil / maximum : 1,5 mmm²
Section de conducteur connectable / à fils fins / sans finition de fil / minimale : 1 mmm²
Nombre de modules de contact : 1
Couple de serrage / des vis dans le support / minimum : 1 Nm
Type de section de conducteur connectable / pour les câbles AWG : 2x (18... 14)
Type de section de conducteur connectable / à un fil / avec finition de fil : 2x (0,5... 0,75 mm²)
Type de section de conducteur connectable / à un fil / sans finition de fil : 2x (1,0... 1,5 mm²)
Type de section de conducteur connectable / à fils fins / avec finition de fil : 2x (0,5... 1,5 mm²)
Type de section de conducteur connectable / à fils fins / sans finition de fil : 2x (1,0... 1,5 mm²)
Type de contact / contacts auxiliaires : alliage d'argent
Numéro AWG / en tant que section de conducteur connectable codée / maximum : 14
Numéro AWG / en tant que section de conducteur connectable codée / minimum : 18
Type de fixation / des modules et accessoires : fixation sur panneau avant
Tension de fonctionnement / à AC / à 50 Hz / valeur assignée / maximum : 500 V.
Tension de fonctionnement / à AC / à 50 Hz / valeur assignée / minimale : 5 V.
Tension de fonctionnement / à AC / à 60 Hz / valeur assignée / maximum : 500 V.
Tension de fonctionnement / à AC / à 60 Hz / valeur assignée / minimale : 5 V.
Tension de fonctionnement / à DC / valeur assignée / maximum : 500 V.
Tension de fonctionnement / à DC / valeur assignée / minimale : 5 V.
Courant continu / du disjoncteur de sécurité C caractéristique [A] : 10
Tension d'isolation / valeur de mesure : 500 V.
Composant du produit / ampoule : non
Type de tension / tension de fonctionnement : AC/DC
Résistance aux chocs / valeur mesurée : 6 kV
Courant thermique : 10 A.
Degré de pollution : 3
Nombre de plaques d'immatriculation : 1
Couple de serrage / pour contacts auxiliaires / pour raccordement à vis / max. : 0,9 Nm
Couple de serrage / pour contacts auxiliaires / pour raccordement à vis / minimum : 0,8 Nm

Type d'emballage: Piece

Type de produit: Coup de poing d'arrêt d'urgence

Spécificités: pour arrêt d'urgence

Type d'éclairage: sans

Type d'actionnement: bouton

Couleur: rouge
jaune

Couleur boîtier: rouge

Ø bouton: 40 mm

Motif d'impression: NOT-HALT

Connexion: raccord à vis

Mode de décrochage: décrochage par traction

Forme: Rond

Dimensions max. du panneau avant: 75 x 46.4 mm

Fonctions: à accrochage

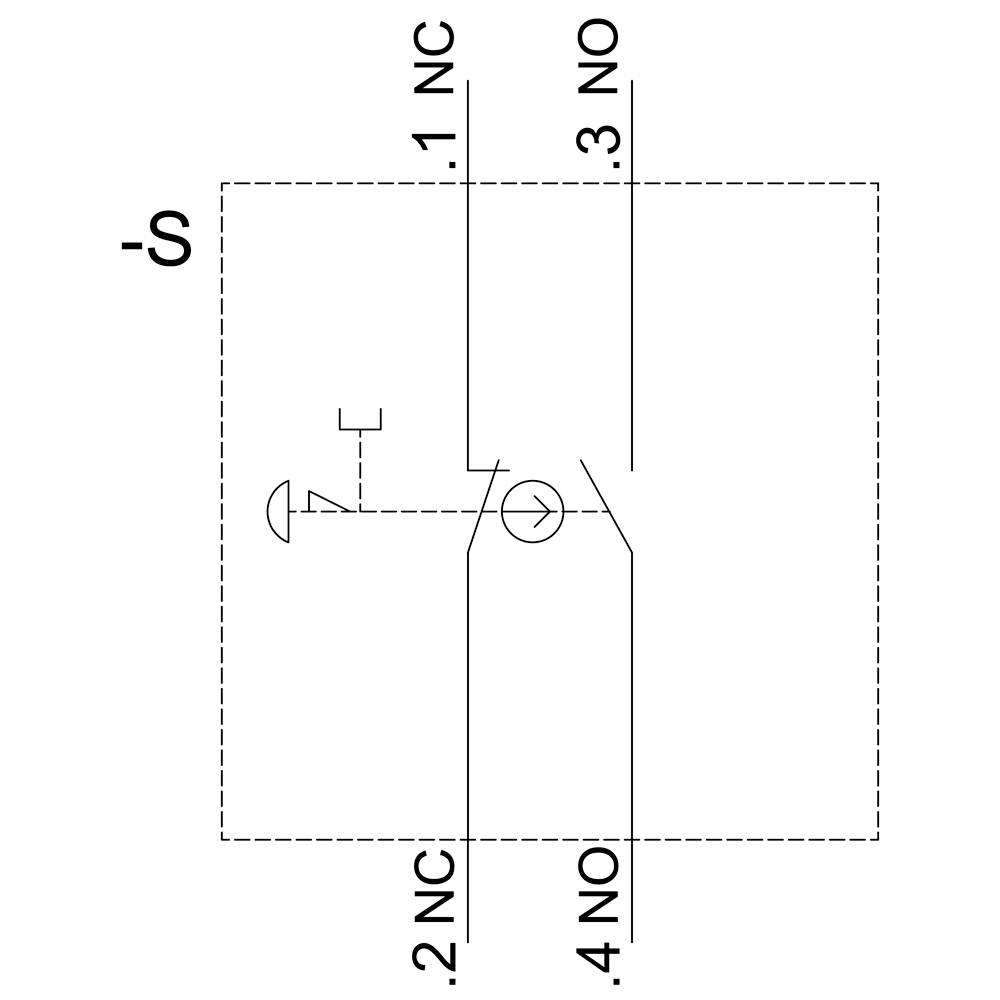

Type de contact: 1 NO (T)
1 NF (R)

Durée de vie mécanique: 300000

Durée de vie électrique: 300000

Ø de montage: 22.3 mm

Modèle: Appareil complet

: IP66
IP67
IP69/IP69K

Température min.: -25 °C

Température max.: +70 °C

Position de commutation: 1 x Off/On

Largeur: 30 mm

Hauteur: 40 mm

Diamètre: 40 mm

Contenu: 1 pc(s)

Dim.: (Ø x H) 40 mm x 40 mm

Conforme à la norme RoHS: oui

Profondeur: 70.6 mm

Type: 3SU1150-1HA20-1FH0

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2863879 Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Coup de poing d'arrêt d'urgence pour arrêt d'urgence bouton rouge, jaune déc

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2863879 Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Coup de poing d'arrêt d'urgence pour arrêt d'urgence bouton rouge, jaune déc

Description

Bouton-poussoir à champignon pour arrêt D'URGENCE, 22 mm, rond, métal, brillant, rouge, 40 mm, encliquetage forcé, conformément à la norme DIN en ISO 13850, verrouillage par traction, avec plaque d'étanchéité jaune, inscription : arrêt D'URGENCE, avec support, 1S+1Ö, raccordement à vis bouton-poussoir à tête bombée NOT-HALT SIRIUS ACT selon DIN en ISO 13850 pour la commande d'applications de sécurité avec sécurité anti-surlistage.
Sous la marque SIRIUS ACT, Siemens propose un portefeuille unique d'appareils de commande et de signalisation avec des homologations de produits dans le monde entier, dans trois séries de design modernes en métal véritable robuste et en plastique de haute qualité.
Le concept de fixation innovant simplifie le montage jusqu'à ce qu'une seule main et aucun outil spécial ne soit nécessaire pour cela. Comme trous de montage, les trous sont suffisants car une protection anti-torsion à 100% est déjà intégrée.
Grâce à son degré de protection élevé, les appareils robustes sont adaptés à l'industrie et conviennent à une utilisation en extérieur. Même le nettoyage avec jet haute pression est possible. Ni la poussière, ni les huiles, ni les alcalis agressifs ne peuvent perturber le fonctionnement fiable.
En plus du câblage standard, la plupart des appareils peuvent également être reliés à la commande via PROFINET, AS-interface ou IO-Link. Vous réduisez ainsi votre câblage, minimisez les sources d'erreurs et gagnez plus de flexibilité.
Le configurateur graphique en ligne vous permet de sélectionner et de commander des appareils, boîtiers et étiquettes. Une documentation complète (par ex. manuel, données 3D, schéma de connexion) est disponible.
Versions disponibles : diamètre de champignon 30/40/60 mm, éclairé/non éclairé, à traction/rotation/déverrouillage par serrure.
Remarque : appareil complet, livré avec support et modules.
SIRIUS ACT - performance en action action lors de la commande et du rapport. Simple à monter, simple à fort, tout simplement parfait.
