Name: Siemens 3SU11002BL101NA0 3SU1100-2BL10-1NA0 Commutateur à manette collerette plastique, illuminable levier noir 2 x 45 °
Brand: Siemens
SKU: 2863884
Availability: BackOrder

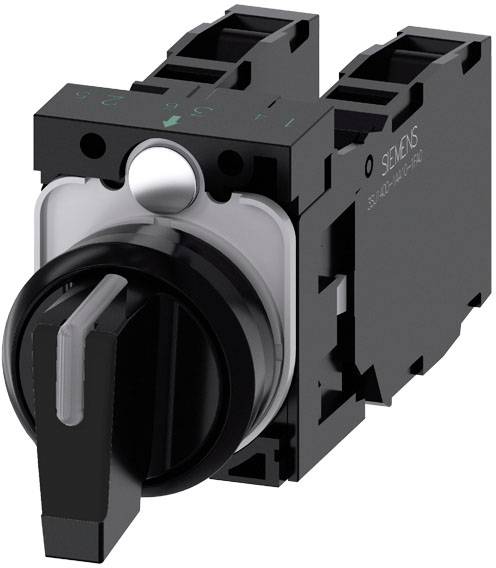

Un interrupteur électrique noir avec un dispositif de bouton rotatif, manifestement un composant mécanique, sur un fond neutre.

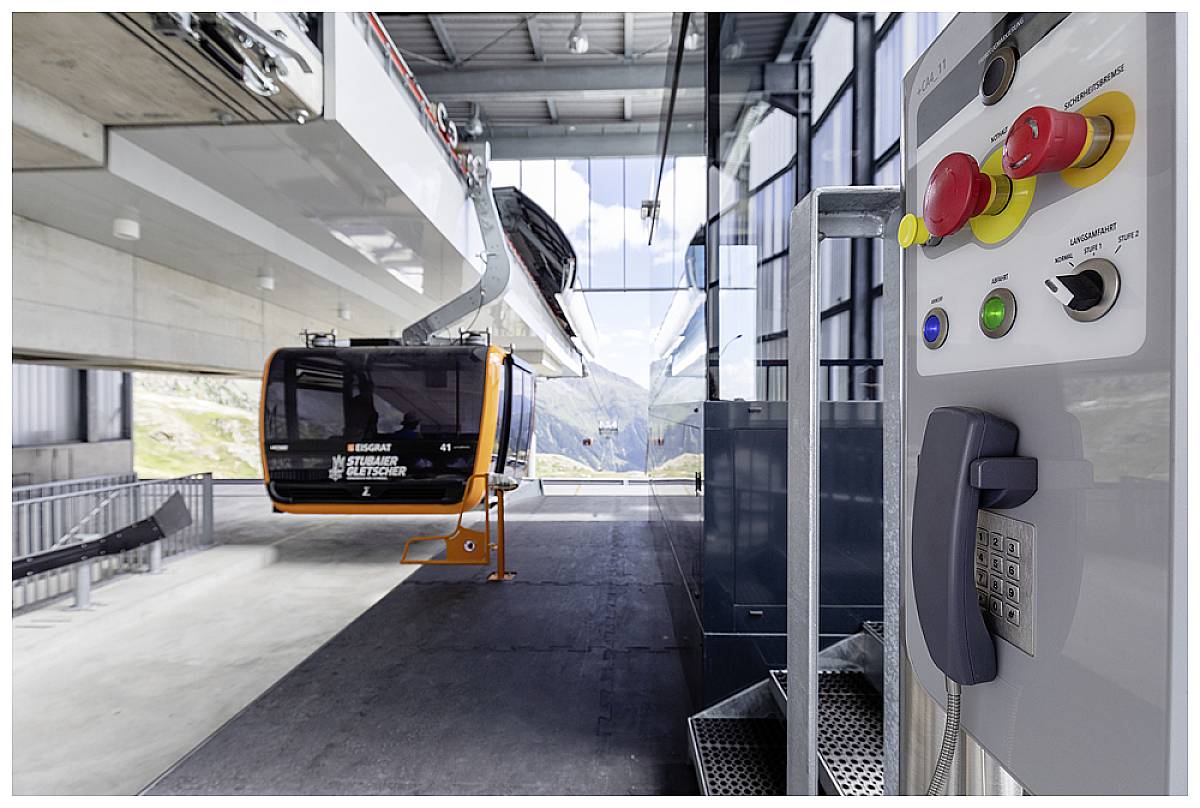

Une cabine de téléphérique orange arrive dans une station moderne. À droite se trouve un pupitre de commande avec différents boutons et un combiné.

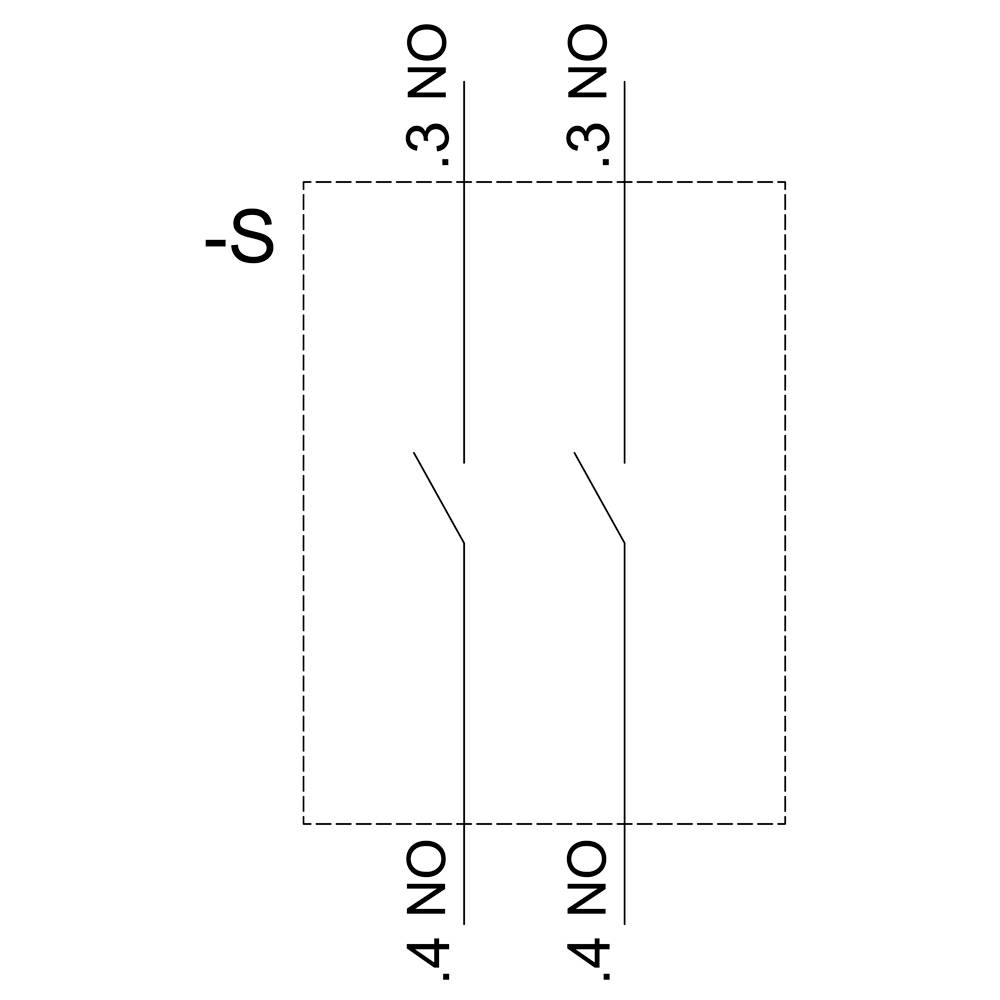

Schéma de câblage d'un interrupteur avec deux contacts de fermeture étiquetés '3 NO' et '4 NO'. La lettre 'S' symbolise le contact principal.

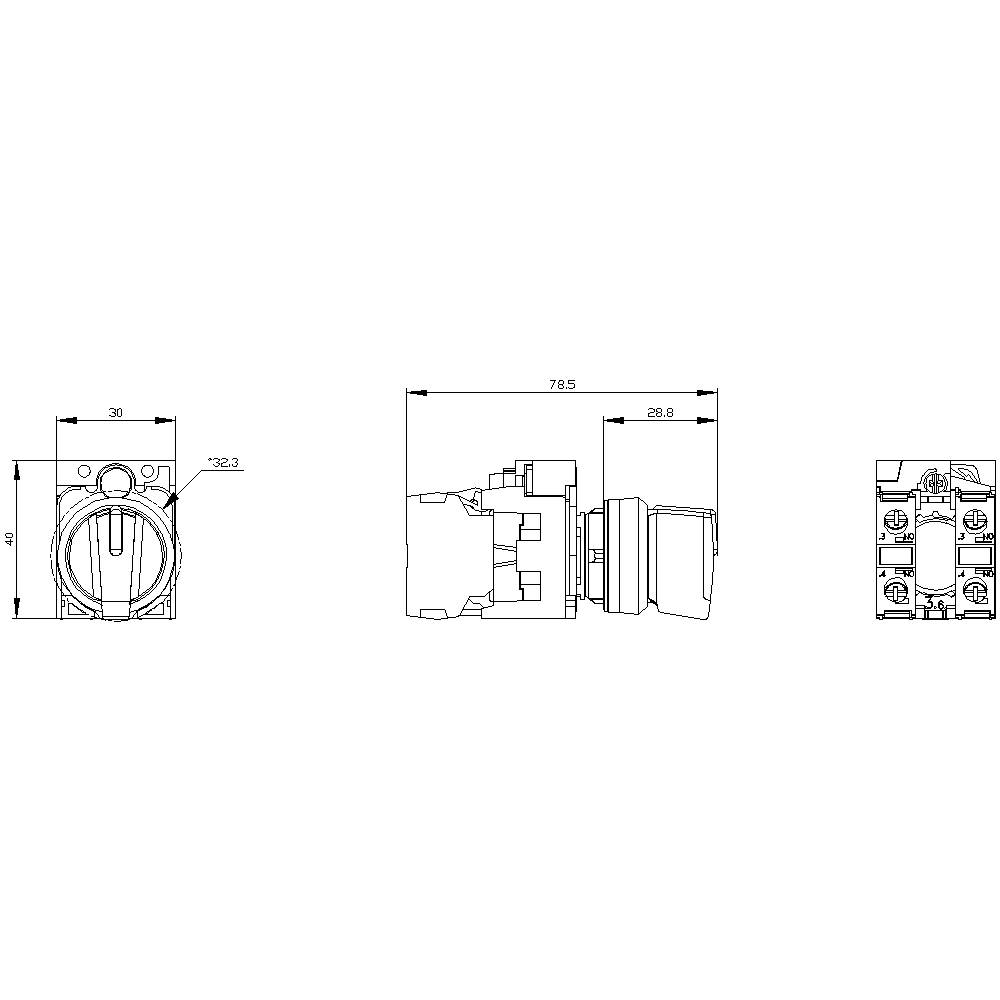

Dessin technique d'un interrupteur avec dimensions : largeur 22,8 mm, profondeur 28,8 mm, hauteur 75 mm. Présente les vues de côté et de face.

1/4

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

Set(s)

Total (CHF 31.95 / pièce(s))

CHF 31.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Commutateur à manette éclairable 3SU

Notre service pour vous

Caractéristiques techniques

Nombre de positions de commande : 1
Nombre de positions de commutation : 3
Type d'actionneur : levier, court
Largeur : 32,3 mm
Hauteur : 28,8 mm
Matériau / de l'actionneur : plastique
Composant du produit / anneau frontal : oui
Extension du produit / en option / ampoule : oui
Couple de serrage / des vis dans le support / maximum : 1,2 Nm
Modèle de la bague avant : standard
Profondeur de montage : 71,7 mm
Forme / ouverture de montage : ronde
Matériau / support : plastique
Fréquence de commutation / maximum [1/h] : 1800
Indice de protection IP / borne de raccordement : IP20, vis de serrage serrées
Résistance aux vibrations : 10... 500 Hz : 5g
Classe de protection des équipements : II
Tolérance positive du diamètre de montage : 0,4 mm
Fonction du produit / ouverture forcée : oui
Section de conducteur connectable / à un fil / avec finition de fil / maximum 0,75 mm²
Section de conducteur connectable / à un fil / avec finition de fil / minimale : 0,5 mmm²
Section de conducteur connectable / à un fil / sans finition de fil / maximum : 1,5 mmm²
Section de conducteur connectable / à un fil / sans finition de fil / minimale : 1 mmm²
Section de conducteur connectable / fils fins / avec finition de fil / maximum : 1,5 mmm²
Section de conducteur connectable / fils fins / avec finition de fil / minimum : 0,5 mmm²
Section de conducteur connectable / à fils fins / sans finition de fil / maximum : 1,5 mmm²
Section de conducteur connectable / à fils fins / sans finition de fil / minimale : 1 mmm²
Nombre de modules de contact : 2
Couple de serrage / pour raccordement à vis / max. : 0,9 Nm
Couple de serrage / pour raccordement à vis / minimum : 0,8 Nm
Couple de serrage / des vis dans le support / minimum : 1 Nm
Type de section de conducteur connectable / pour les câbles AWG : 2x (18... 14)
Type de section de conducteur connectable / à un fil / avec finition de fil : 2x (0,5... 0,75 mm²)
Type de section de conducteur connectable / à un fil / sans finition de fil : 2x (1,0... 1,5 mm²)
Type de section de conducteur connectable / à fils fins / avec finition de fil : 2x (0,5... 1,5 mm²)
Type de section de conducteur connectable / à fils fins / sans finition de fil : 2x (1,0... 1,5 mm²)
Type de contact / contacts auxiliaires : alliage d'argent
Numéro AWG / en tant que section de conducteur connectable codée / maximum : 14
Numéro AWG / en tant que section de conducteur connectable codée / minimum : 18
Type de fixation / des modules et accessoires : fixation sur panneau avant
Tension de fonctionnement / à AC / à 50 Hz / valeur assignée / maximum : 500 V.
Tension de fonctionnement / à AC / à 50 Hz / valeur assignée / minimale : 5 V.
Tension de fonctionnement / à AC / à 60 Hz / valeur assignée / maximum : 500 V.
Tension de fonctionnement / à AC / à 60 Hz / valeur assignée / minimale : 5 V.
Tension de fonctionnement / à DC / valeur assignée / maximum : 500 V.
Tension de fonctionnement / à DC / valeur assignée / minimale : 5 V.
Courant continu / du disjoncteur de sécurité C caractéristique [A] : 10
Tension d'isolation / valeur de mesure : 500 V.
Composant du produit / ampoule : non
Type de tension / tension de fonctionnement : AC/DC
Résistance aux chocs / valeur mesurée : 6 kV
Courant thermique : 10 A.
Degré de pollution : 3

Type de produit: Commutateur à manette

Spécificités: collerette plastique
illuminable

Type d'éclairage: sans

Type d'actionnement: levier

Couleur d'éclairage: blanc

Couleur: noir

Couleur boîtier: noir

Ø bouton: 32.3 mm

Motif d'impression: flèche

Connexion: raccord à vis

Forme: rond

Découpe façade: 22 mm

Fonctions: permanent/0/permanent

Type de contact: 2 NO (T)
2 NF (R)

Durée de vie mécanique: 1 000 000

Durée de vie électrique: 10000000

Ø de montage: 22.3 mm

Modèle: Appareil complet

: IP66
IP67
IP69/IP69K

Température min.: -25 °C

Température max.: +70 °C

Angle de commutation: 2 x 45 °

Position de commutation: 1 x On/Off/On

Largeur: 32.3 mm

Hauteur: 40 mm

Contenu: 1 pc(s)

Dim.: (l x H x P) 32.3 x 40 x 71.7 mm

Conforme à la norme RoHS: oui

Profondeur: 71.7 mm

Type: 3SU1100-2BL10-1NA0

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Ausführung

Beleuchtungsart

Betätigungsart

Einbau-Ø

Funktionen

Herstellerfarbe

Schaltstellung

Schaltwinkel

Siemens 3SU10022BC100AA0 3SU1002-2BC10-0AA0 Knebelschalter Frontring Kunststoff, beleuchtbar Knebel Schwarz 1 x 45 ° 1 St.

Code produit :2865228

Livraison le ven. 30 octobre

3 Set(s)Conrad Electronic

Betätigungs-/Meldeelement

mit Beleuchtung

Knebel

22.3 mm

tastend

Schwarz

1 x Aus/(Ein)

1 x 45 °

pièce(s)

Min.: 1

Multiples: 1

CHF 14.95^*

Siemens 3SU10022BC200AA0 3SU1002-2BC20-0AA0 Knebelschalter Frontring Kunststoff, beleuchtbar Knebel Schwarz, Rot 1 x 45 ° 1 St.

Code produit :2863822

Livraison le ven. 27 novembre

Conrad Electronic

Betätigungs-/Meldeelement

mit Beleuchtung

Knebel

22.3 mm

tastend

Schwarz

1 x Aus/(Ein)

1 x 45 °

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

Siemens 3SU10022BC300AA0 3SU1002-2BC30-0AA0 Knebelschalter Frontring Kunststoff, beleuchtbar Knebel Schwarz, Gelb 1 x 45 ° 1 St.

Code produit :2863823

Livraison le ven. 27 novembre

Conrad Electronic

Betätigungs-/Meldeelement

mit Beleuchtung

Knebel

22.3 mm

tastend

Schwarz

1 x Aus/(Ein)

1 x 45 °

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

Siemens 3SU10022BC400AA0 3SU1002-2BC40-0AA0 Knebelschalter Frontring Kunststoff, beleuchtbar Knebel Schwarz, Grün 1 x 45 ° 1 St.

Code produit :2863824

Livraison le ven. 27 novembre

Conrad Electronic

Betätigungs-/Meldeelement

mit Beleuchtung

Knebel

22.3 mm

tastend

Schwarz

1 x Aus/(Ein)

1 x 45 °

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

Siemens 3SU10022BC600AA0 3SU1002-2BC60-0AA0 Knebelschalter Frontring Kunststoff Knebel Schwarz, Weiß 1 x 45 ° 1 St. Piece

Code produit :1379588

Livraison le ven. 30 octobre

8 pièce(s)Conrad Electronic

3SU10022BC600AA0

Pfeil-Symbol

Knebel

22 mm

tastend

Schwarz

1 x Aus/(Ein)

1 x 45 °

pièce(s)

Min.: 1

Multiples: 1

CHF 14.95^*

Siemens 3SU10022BF100AA0 3SU1002-2BF10-0AA0 Knebelschalter Frontring Kunststoff, beleuchtbar Knebel Schwarz 1 x 90 ° 1 St.

Code produit :2262057

Livraison le ven. 30 octobre

35 Set(s)Conrad Electronic

Betätigungs-/Meldeelement

Ohne Beleuchtung

Knebel

22.3 mm

rastend

Schwarz

1 x Aus/Ein

1 x 90 °

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

Siemens 3SU10022BF200AA0 3SU1002-2BF20-0AA0 Knebelschalter Frontring Kunststoff, beleuchtbar Knebel Schwarz, Rot 1 x 90 ° 1 St.

Code produit :2863825

Livraison le ven. 27 novembre

Conrad Electronic

Betätigungs-/Meldeelement

mit Beleuchtung

Knebel

22.3 mm

rastend

Schwarz

1 x Aus/Ein

1 x 90 °

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

Siemens 3SU10022BF300AA0 3SU1002-2BF30-0AA0 Knebelschalter Frontring Kunststoff, beleuchtbar Knebel Schwarz, Gelb 1 x 90 ° 1 St.

Code produit :2863826

Livraison le ven. 27 novembre

Conrad Electronic

Betätigungs-/Meldeelement

mit Beleuchtung

Knebel

22.3 mm

rastend

Schwarz

1 x Aus/Ein

1 x 90 °

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

Siemens 3SU10022BF400AA0 3SU1002-2BF40-0AA0 Knebelschalter Frontring Kunststoff, beleuchtbar Knebel Schwarz, Grün 1 x 90 ° 1 St.

Code produit :2863827

Livraison le ven. 30 octobre

5 Set(s)Conrad Electronic

Betätigungs-/Meldeelement

mit Beleuchtung

Knebel

22.3 mm

rastend

Schwarz

1 x Aus/Ein

1 x 90 °

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

Siemens 3SU10022BF500AA0 3SU1002-2BF50-0AA0 Knebelschalter Frontring Kunststoff, beleuchtbar Knebel Schwarz, Blau 1 x 90 ° 1 St.

Code produit :2863828

Livraison le ven. 30 octobre

6 Set(s)Conrad Electronic

Betätigungs-/Meldeelement

mit Beleuchtung

Knebel

22.3 mm

rastend

Schwarz

1 x Aus/Ein

1 x 90 °

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2863884 Siemens 3SU11002BL101NA0 3SU1100-2BL10-1NA0 Commutateur à manette collerette plastique, illuminable levier noir 2 x 45 °

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2863884 Siemens 3SU11002BL101NA0 3SU1100-2BL10-1NA0 Commutateur à manette collerette plastique, illuminable levier noir 2 x 45 °

Description

Interrupteur à bascule, éclairé, 22 mm, rond, plastique, noir, manette, courte, 3 positions I-O-II, à accrochage, 10:30h/12h/13:30h, avec support, 1S, 1S, connexion à vis interrupteur à bascule SIRIUS ACT pour le branchement et la commande de consommateurs électriques.
Sous la marque SIRIUS ACT, Siemens propose un portefeuille unique d'appareils de commande et de signalisation avec des homologations de produits dans le monde entier, dans trois séries de design modernes en métal véritable robuste et en plastique de haute qualité.
Le concept de fixation innovant simplifie le montage jusqu'à ce qu'une seule main et aucun outil spécial ne soit nécessaire pour cela. Comme trous de montage, les trous sont suffisants car une protection anti-torsion à 100% est déjà intégrée.
Grâce à son degré de protection élevé, les appareils robustes sont adaptés à l'industrie et conviennent à une utilisation en extérieur. Même le nettoyage avec jet haute pression est possible. Ni la poussière, ni les huiles, ni les alcalis agressifs ne peuvent perturber le fonctionnement fiable.
En plus du câblage standard, la plupart des appareils peuvent également être reliés à la commande via PROFINET, AS-interface ou IO-Link. Vous réduisez ainsi votre câblage, minimisez les sources d'erreurs et gagnez plus de flexibilité.
Le configurateur graphique en ligne vous permet de sélectionner et de commander des appareils, boîtiers et étiquettes. Une documentation complète (par ex. manuel, données 3D, schéma de connexion) est disponible.
Versions disponibles : plusieurs couleurs, 2 à 4 positions de commutation, levier à genouillère court/long ou bouton rotatif, éclairé/non éclairé (éclairage possible), actionnement à verrouillage/momentané.
Remarque : appareil complet, livré avec support et modules.
SIRIUS ACT - performance en action action lors de la commande et du rapport. Simple à monter, simple à fort, tout simplement parfait.
