Name: Siemens 3SU11000AB101CA0 3SU1100-0AB10-1CA0 Bouton-poussoir collerette plastique, rond bouton noir 1 pc(s) Single
Brand: Siemens
SKU: 2863858
Availability: BackOrder

Interrupteur noir à bouton-poussoir avec boîtier carré, portant les inscriptions 'I' et 'O' sur le dessus du boîtier, utilisable dans des circuits électriques.

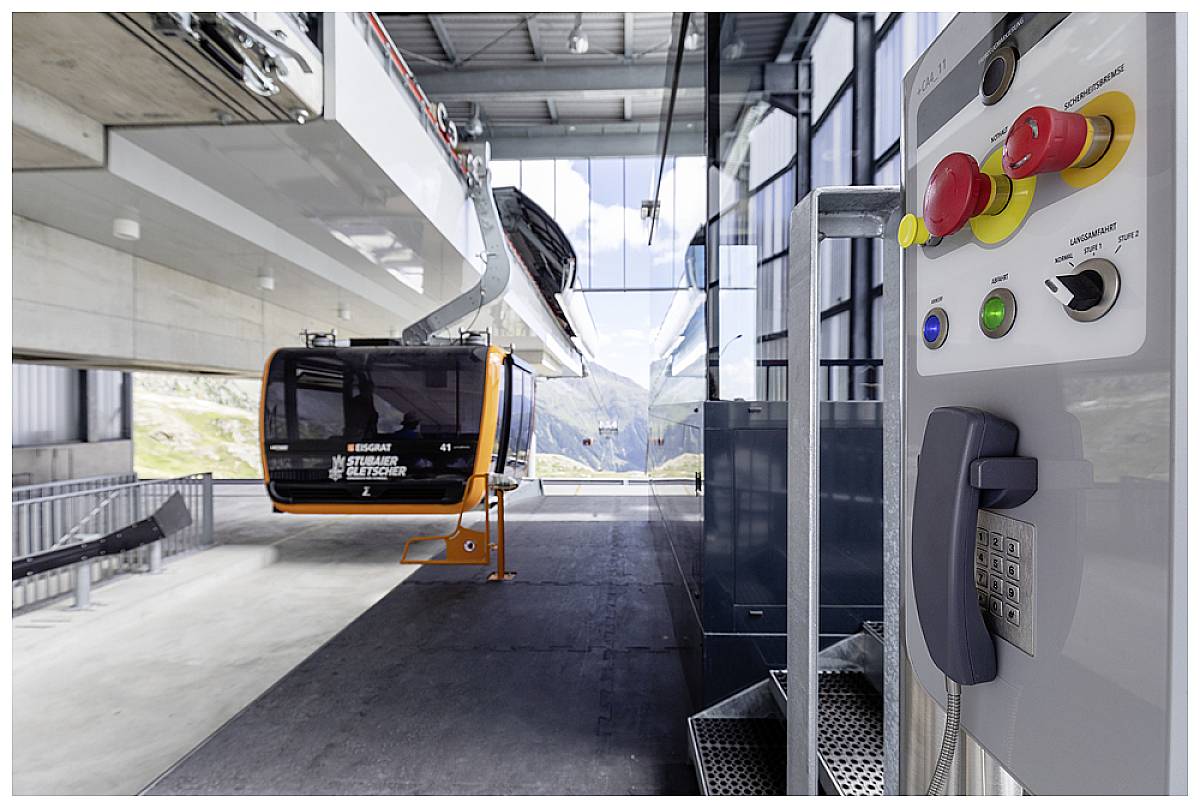

Station de téléphérique avec une gondole immobilisée dans un environnement moderne et vitré. À droite, pupitre de commande avec boutons d'arrêt d'urgence et de démarrage.

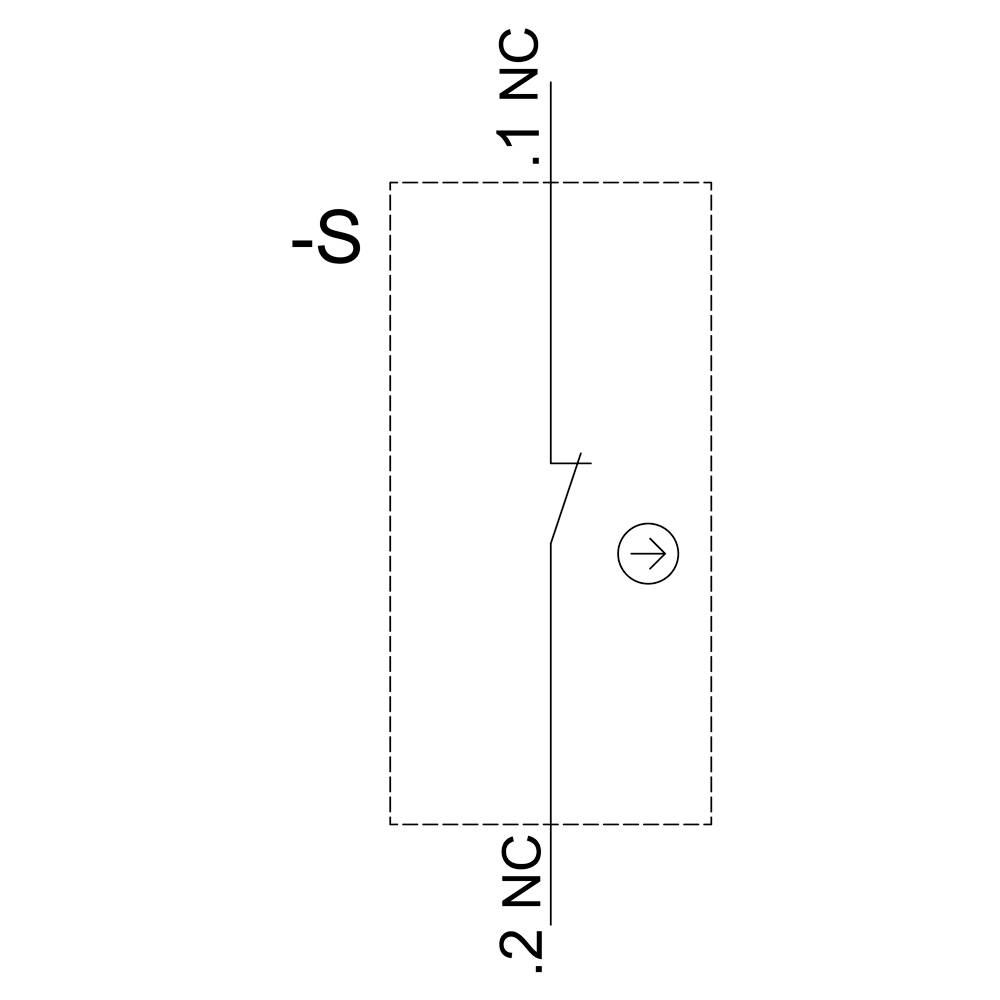

Symbole de commutation d'une limite d'ouverture avec deux contacts normalement fermés : '1 NC' et '2 NC'. Le symbole représente une position de commutation dans un circuit de commande.

Dessin technique d'un interrupteur carré avec dimensions : largeur 30 mm, hauteur 40 mm, profondeur 60,7 mm. Vue latérale et vue de face.

1/4

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

Set(s)

Total (CHF 22.95 / pièce(s))

CHF 22.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de fixation : fixation du panneau avant
Nombre de positions de commande : 1
Type d'actionneur : bouton-poussoir, plat
Largeur : 29,5 mm
Hauteur : 11 mm
Matériau / de l'actionneur : plastique
Composant du produit / anneau frontal : oui
Couple de serrage / des vis dans le support / maximum : 1,2 Nm
Modèle de la bague avant : standard
Profondeur de montage : 49,7 mm
Forme / ouverture de montage : ronde
Matériau / support : plastique
Fréquence de commutation / maximum [1/h] : 3600
Indice de protection IP / borne de raccordement : IP20
Résistance aux vibrations : 10... 500 Hz : 5g
Classe de protection des équipements : II
Tolérance positive du diamètre de montage : 0,4 mm
Fonction du produit / ouverture forcée : oui
Section de conducteur connectable / à un fil / avec finition de fil / maximum 0,75 mm²
Section de conducteur connectable / à un fil / avec finition de fil / minimale : 0,5 mmm²
Section de conducteur connectable / à un fil / sans finition de fil / maximum : 1,5 mmm²
Section de conducteur connectable / à un fil / sans finition de fil / minimale : 1 mmm²
Section de conducteur connectable / fils fins / avec finition de fil / maximum : 1,5 mmm²
Section de conducteur connectable / fils fins / avec finition de fil / minimum : 0,5 mmm²
Section de conducteur connectable / à fils fins / sans finition de fil / maximum : 1,5 mmm²
Section de conducteur connectable / à fils fins / sans finition de fil / minimale : 1 mmm²
Section de conducteur connectable / pour contacts auxiliaires / à un ou plusieurs fils / maximum : 1,5 mm²
Nombre de modules de contact : 1
Couple de serrage / pour raccordement à vis / max. : 0,9 Nm
Couple de serrage / pour raccordement à vis / minimum : 0,8 Nm
Couple de serrage / des vis dans le support / minimum : 1 Nm
Type de section de conducteur connectable / pour les câbles AWG : 2x (18... 14)
Type de section de conducteur connectable / à un fil / avec finition de fil : 2x (0,5... 0,75 mm²)
Type de section de conducteur connectable / à un fil / sans finition de fil : 2x (1,0... 1,5 mm²)
Type de section de conducteur connectable / à fils fins / avec finition de fil : 2x (0,5... 1,5 mm²)
Type de section de conducteur connectable / à fils fins / sans finition de fil : 2x (1,0... 1,5 mm²)
Type de contact / contacts auxiliaires : alliage d'argent
Numéro AWG / en tant que section de conducteur connectable codée / maximum : 14
Numéro AWG / en tant que section de conducteur connectable codée / minimum : 18
Type de fixation / des modules et accessoires : fixation sur panneau avant
Tension de fonctionnement / à AC / à 50 Hz / valeur assignée / maximum : 500 V.
Tension de fonctionnement / à AC / à 50 Hz / valeur assignée / minimale : 5 V.
Tension de fonctionnement / à AC / à 60 Hz / valeur assignée / maximum : 500 V.
Tension de fonctionnement / à AC / à 60 Hz / valeur assignée / minimale : 5 V.
Tension de fonctionnement / à DC / valeur assignée / maximum : 500 V.
Tension de fonctionnement / à DC / valeur assignée / minimale : 5 V.
Courant continu / du disjoncteur de sécurité C caractéristique [A] : 10
Tension d'isolation / valeur de mesure : 500 V.
Composant du produit / ampoule : non
Type de tension / tension de fonctionnement : AC/DC
Résistance aux chocs / valeur mesurée : 6 kV
Courant thermique : 10 A.
Degré de pollution : 3

Type d'emballage: Single

Type de produit: Bouton-poussoir

Spécificités: collerette plastique
rond

Type d'éclairage: sans

Type d'actionnement: bouton

Couleur: noir

Couleur boîtier: noir

Ø bouton: 29.45 mm

Motif d'impression: sans

Connexion: raccord à vis

Forme: rond

Découpe façade: 22 mm

Fonctions: à rappel

Type de contact: 1 NF (R)

Durée de vie mécanique: 10000000

Durée de vie électrique: 10000000

Ø de montage: 22.3 mm

Modèle: Appareil complet

: IP66
IP67
IP69/IP69K

Température min.: -25 °C

Température max.: +70 °C

Position de commutation: 1 x Off/(On)

Largeur: 30 mm

Hauteur: 40 mm

Diamètre: 22 mm

Contenu: 1 pc(s)

Dim.: (Ø x H) 22 mm x 40 mm

Conforme à la norme RoHS: oui

Profondeur: 49.7 mm

Type: 3SU1100-0AB10-1CA0

: Screw connection

: IP67/IP69K

: 1

: 0

: 0

: Other

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Ausführung

Betätigungsart

Einbau-Ø

Funktionen

Herstellerfarbe

Produkt-Art

Schaltstellung

Siemens 3SB20000AB01 3SB2000-0AB01 Drucktaster Betätiger flach, Frontring Kunststoff Knopf Schwarz 1 St. Piece

Code produit :2863707

Livraison le ven. 27 novembre

Conrad Electronic

Einzelgerät rund

Knopf

16 mm

tastend

Schwarz

Drucktaster

1 x Aus/(Ein)

pièce(s)

Min.: 1

Multiples: 1

CHF 6.95^*

Siemens 3SB20000AC01 3SB2000-0AC01 Drucktaster Betätiger flach, Frontring Kunststoff Knopf Schwarz, Rot 1 St. Piece

Code produit :2863708

Livraison le ven. 27 novembre

Conrad Electronic

Einzelgerät rund

Knopf

16 mm

tastend

Schwarz

Drucktaster

1 x Aus/(Ein)

pièce(s)

Min.: 1

Multiples: 1

CHF 8.35^*

Siemens 3SB20000AE01 3SB2000-0AE01 Drucktaster Betätiger flach, Frontring Kunststoff Knopf Schwarz, Grün Druckentriegelung 1 St. Piece

Code produit :2863709

Livraison le ven. 27 novembre

Conrad Electronic

Einzelgerät rund

Knopf

16 mm

tastend

Schwarz

Drucktaster

1 x Aus/(Ein)

pièce(s)

Min.: 1

Multiples: 1

CHF 6.95^*

Siemens 3SB20000AG01 3SB2000-0AG01 Drucktaster Betätiger flach, Frontring Kunststoff Knopf Schwarz, Weiß 1 St. Piece

Code produit :2863710

Livraison le ven. 27 novembre

Conrad Electronic

Einzelgerät rund

Knopf

16 mm

tastend

Schwarz

Drucktaster

1 x Aus/(Ein)

pièce(s)

Min.: 1

Multiples: 1

CHF 8.35^*

Siemens 3SB20000AH01 3SB2000-0AH01 Drucktaster Betätiger flach, Frontring Kunststoff Knopf Schwarz, Klar 1 St. Piece

Code produit :2863711

Livraison le ven. 27 novembre

Conrad Electronic

Einzelgerät rund

Knopf

16 mm

tastend

Schwarz

Drucktaster

1 x Aus/(Ein)

pièce(s)

Min.: 1

Multiples: 1

CHF 6.95^*

Siemens 3SB20000LF01 3SB2000-0LF01 Drucktaster Frontring Kunststoff, hoch Knopf Schwarz, Blau 1 St. Piece

Code produit :2863714

Livraison le ven. 4 décembre

Conrad Electronic

Einzelgerät rund

Knopf

16 mm

tastend

Schwarz

Drucktaster

1 x Aus/(Ein)

pièce(s)

Min.: 1

Multiples: 1

CHF 14.95^*

Siemens 3SB20000LG01 3SB2000-0LG01 Drucktaster Frontring Kunststoff, hoch Knopf Schwarz, Weiß 1 St. Piece

Code produit :2863715

Livraison le ven. 4 décembre

Conrad Electronic

Einzelgerät rund

Knopf

16 mm

tastend

Schwarz

Drucktaster

1 x Aus/(Ein)

pièce(s)

Min.: 1

Multiples: 1

CHF 7.85^*

Siemens 3SU10000AA200AA0 3SU1000-0AA20-0AA0 Drucktaster Frontring Kunststoff, rund Knopf Schwarz, Rot Druckentriegelung 1 St.

Code produit :2863719

Livraison le ven. 27 novembre

Conrad Electronic

Betätigungs-/Meldeelement

Knopf

22.3 mm

rastend

Schwarz

Drucktaster

1 x Aus/Ein

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

Siemens 3SU10000AA400AA0 3SU1000-0AA40-0AA0 Drucktaster Frontring Kunststoff, rund Knopf Schwarz, Grün Druckentriegelung 1 St.

Code produit :2863720

Livraison le ven. 27 novembre

Conrad Electronic

Betätigungs-/Meldeelement

Knopf

22.3 mm

rastend

Schwarz

Drucktaster

1 x Aus/Ein

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

Siemens 3SU10000AA500AA0 3SU1000-0AA50-0AA0 Drucktaster Frontring Kunststoff, rund Knopf Schwarz, Blau Druckentriegelung 1 St.

Code produit :2863721

Livraison le ven. 27 novembre

Conrad Electronic

Betätigungs-/Meldeelement

Knopf

22.3 mm

rastend

Schwarz

Drucktaster

1 x Aus/Ein

pièce(s)

Min.: 1

Multiples: 1

CHF 11.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2863858 Siemens 3SU11000AB101CA0 3SU1100-0AB10-1CA0 Bouton-poussoir collerette plastique, rond bouton noir 1 pc(s) Single

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2863858 Siemens 3SU11000AB101CA0 3SU1100-0AB10-1CA0 Bouton-poussoir collerette plastique, rond bouton noir 1 pc(s) Single

Description

Bouton-poussoir, 22 mm, rond, plastique, noir, bouton-poussoir, plat, momentané, avec support 1Ö, raccordement à vis bouton-poussoir SIRIUS ACT pour le branchement et la commande de consommateurs électriques.
Sous la marque SIRIUS ACT, Siemens propose un portefeuille unique d'appareils de commande et de signalisation avec des homologations de produits dans le monde entier, dans trois séries de design modernes en métal véritable robuste et en plastique de haute qualité.
Le concept de fixation innovant simplifie le montage jusqu'à ce qu'une seule main et aucun outil spécial ne soit nécessaire pour cela. Comme trous de montage, les trous sont suffisants car une protection anti-torsion à 100% est déjà intégrée.
Grâce à son degré de protection élevé, les appareils robustes sont adaptés à l'industrie et conviennent à une utilisation en extérieur. Même le nettoyage avec jet haute pression est possible. Ni la poussière, ni les huiles, ni les alcalis agressifs ne peuvent perturber le fonctionnement fiable.
En plus du câblage standard, la plupart des appareils peuvent également être reliés à la commande via PROFINET, AS-interface ou IO-Link. Vous réduisez ainsi votre câblage, minimisez les sources d'erreurs et gagnez plus de flexibilité.
Le configurateur graphique en ligne vous permet de sélectionner et de commander des appareils, boîtiers et étiquettes. Une documentation complète (par ex. manuel, données 3D, schéma de connexion) est disponible.
Modèles disponibles : plusieurs couleurs, éclairé/non éclairé, avec/sans inscription, actionnement à verrouillage/momentané, différentes hauteurs de bouton-poussoir et de façade.
Remarque : appareil complet, livré avec support et modules.
SIRIUS ACT - performance en action action lors de la commande et du rapport. Simple à monter, simple à fort, tout simplement parfait.

Ce texte a été traduit par une machine.
