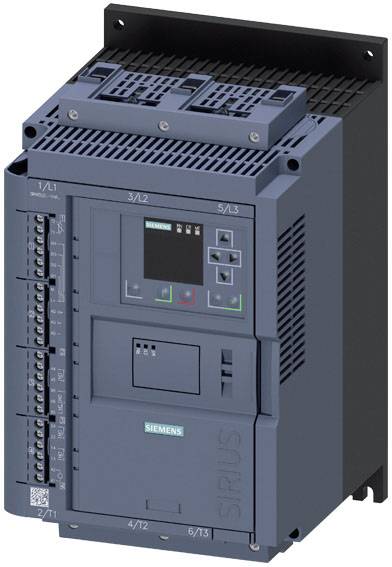

Name: Siemens 3RW5526-1HA16 3RW55261HA16 Démarreur progressif Puissance moteur à 400 V 37 kW Puissance moteur à 230 V 22 kW 20
Brand: Siemens
SKU: 2864624
Availability: BackOrder

Un armoire électrique avec plusieurs câbles et dispositifs de commutation. Le câblage est organisé. À gauche et à droite se trouvent des modules identiques.

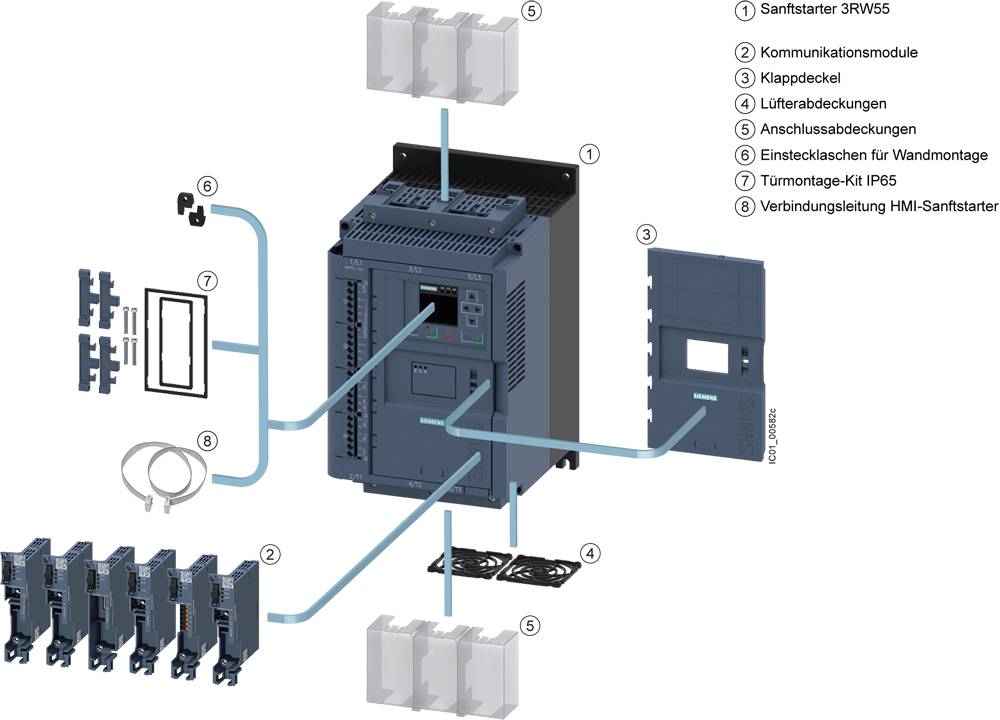

Diagramme d'un démarreur progressif 3RW55 avec composants étiquetés : modules de communication, couvercle rabattable, protections de rails, capots de connexion, logement d'enfichage, kit de montage en porte IP65 et ligne de connexion HMI.

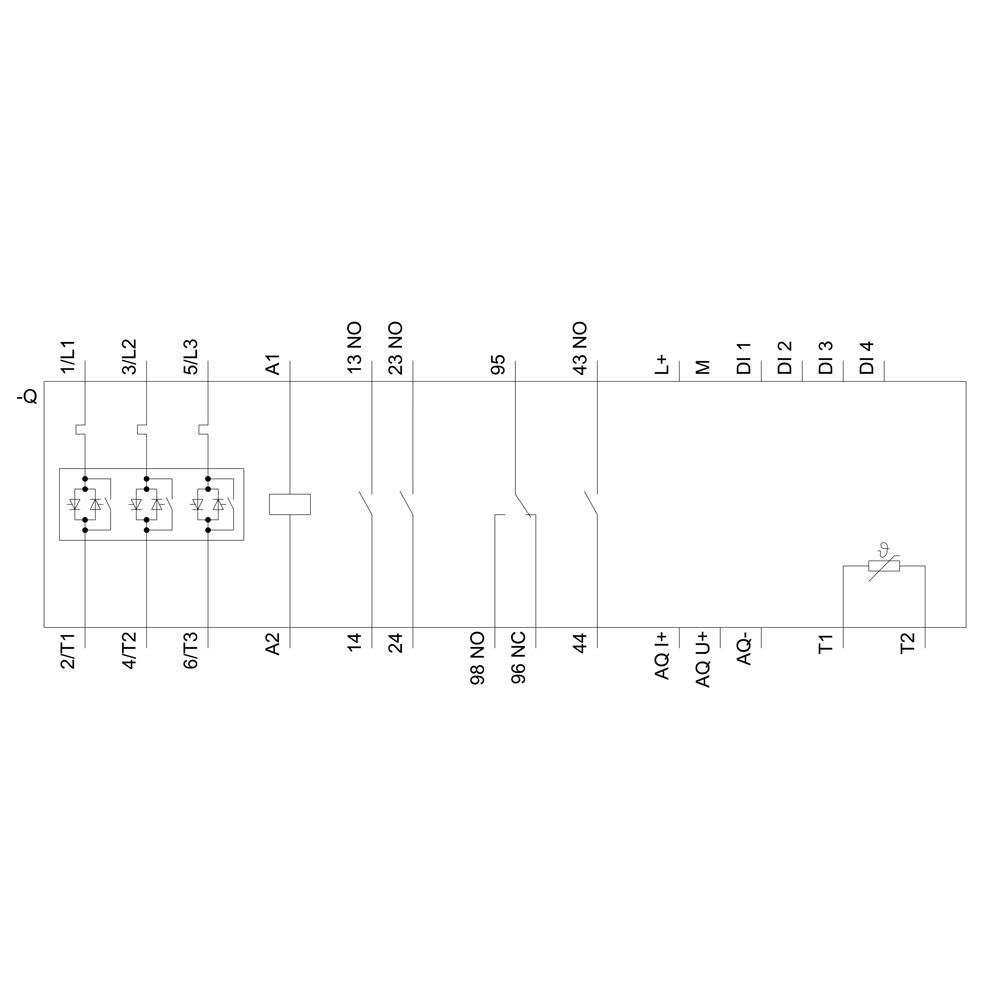

Schéma de câblage d'un circuit électrique avec plusieurs contacts et relais. Les étiquettes de 1L1 à D4 indiquent les points de connexion.

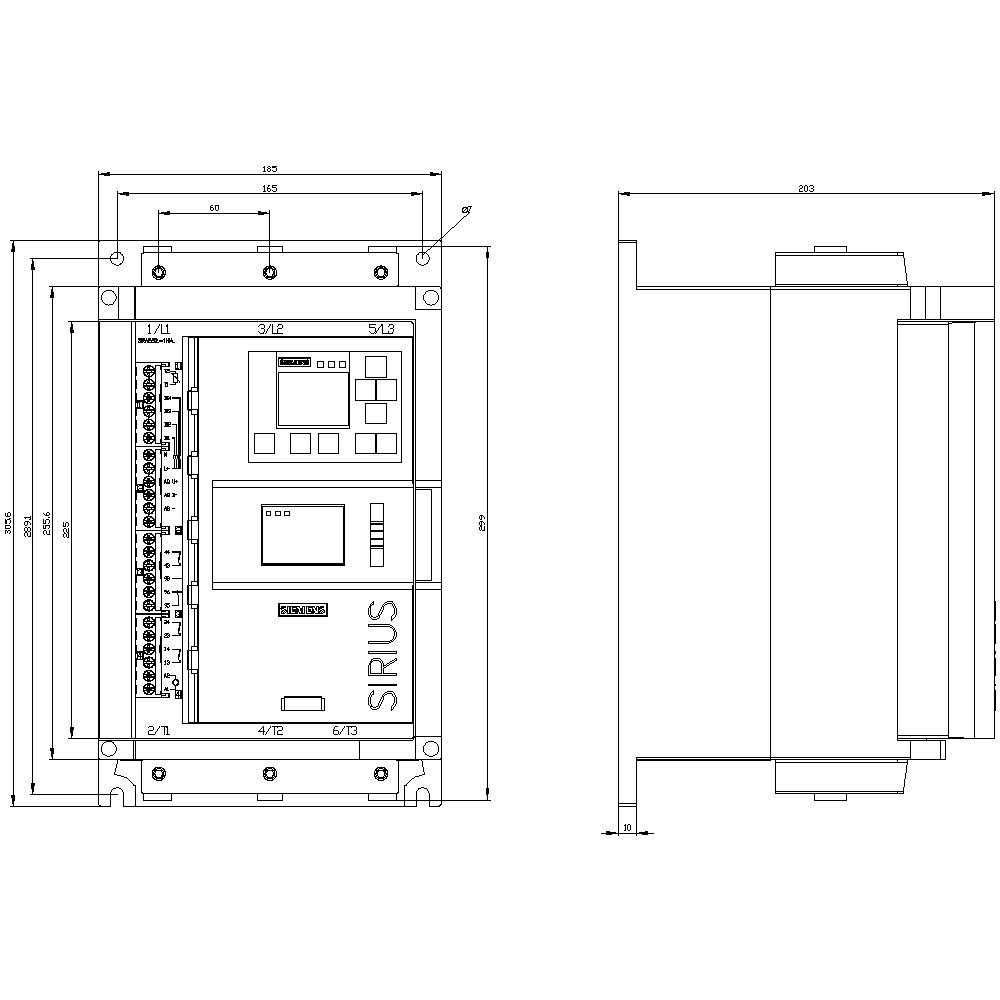

Dessin technique d'un appareil de commutation SIRIUS avec vue de face à gauche, vue latérale à droite. Les dimensions sont indiquées en millimètres.

1/5

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 16 février 2027

Nombre

Set(s)

Total (CHF 2'999.95 / pièce(s))

CHF 2'999.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 160.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Fréquence de fonctionnement : 50/60 Hz
Type de fixation : fixation par vis
Résistance à l'onde de choc : 8 kV
Indice de protection : IP20
Tension d'isolement : 690 V
Nombre d'entrées numériques : 4
Type de protection moteur : électronique, déclenchement en cas de surcharge thermique du moteur
Type de sortie numérique : 3 N/O (NO) / 1 inverseur (CO)

Tension moteur: 200-690 V/AC

Type de produit: Démarreur progressif

Courant de raccordement: 77 A

Puissance moteur à 230 V: 22 kW

Puissance moteur à 400 V: 37 kW

Tension nominale: 200 V
690 V

Phases d'activité: 3

Référence fabricant: 3RW55261HA16

Courant nominal: 77 A

Courant nominal - arrondi: 77 A

Type: 3RW5526-1HA16

Temps d’arrêt: 360 s

Dim.: (l x H x P) 185 x 306 x 203 mm

Connexion: raccord à vis

Largeur: 185 mm

Hauteur: 306 mm

Profondeur: 203 mm

Température max.: +60 °C

Température min.: -25 °C

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Motorleistung bei 230 V

Motorleistung bei 400 V

Nennspannung

Nennstrom - gerundet

Siemens 3RW3026-1BB14 3RW30261BB14 Sanftstarter Motorleistung bei 400 V 11 kW Motorleistung bei 230 V 5.5 kW 200 V, 480 V Nennstrom 25 A

Code produit :2864143

Livraison le ven. 30 octobre

3 Set(s)Conrad Electronic

5.5 kW

11 kW

200 V

25 A

pièce(s)

Min.: 1

Multiples: 1

CHF 333.95^*

Siemens 3RW4028-1BB14 3RW40281BB14 Sanftstarter Motorleistung bei 400 V 18.5 kW Motorleistung bei 230 V 11 kW 200 V, 480 V Nennstrom 38 A

Code produit :2864144

Livraison le ven. 30 octobre

1 Set(s)Conrad Electronic

11 kW

18.5 kW

200 V

38 A

pièce(s)

Min.: 1

Multiples: 1

CHF 684.95^*

Siemens 3RW5055-2AB04 3RW50552AB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Code produit :2864145

Livraison le ven. 27 novembre

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 1'949.95^*

Siemens 3RW5055-2AB05 3RW50552AB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Code produit :2864146

Livraison le ven. 27 novembre

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 2'149.95^*

Siemens 3RW5055-2AB14 3RW50552AB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Code produit :2864147

Livraison le ven. 27 novembre

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 1'949.95^*

Siemens 3RW5055-2AB15 3RW50552AB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Code produit :2864148

Livraison le ven. 27 novembre

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 2'149.95^*

Siemens 3RW5055-2TB04 3RW50552TB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Code produit :2864149

Livraison le mar., 16 février 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 1'949.95^*

Siemens 3RW5055-2TB05 3RW50552TB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Code produit :2864150

Livraison le mar., 16 février 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 2'149.95^*

Siemens 3RW5055-2TB14 3RW50552TB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Code produit :2864151

Livraison le ven. 27 novembre

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 1'949.95^*

Siemens 3RW5055-2TB15 3RW50552TB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Code produit :2864152

Livraison le ven. 27 novembre

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 2'149.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2864624 Siemens 3RW5526-1HA16 3RW55261HA16 Démarreur progressif Puissance moteur à 400 V 37 kW Puissance moteur à 230 V 22 kW 20

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2864624 Siemens 3RW5526-1HA16 3RW55261HA16 Démarreur progressif Puissance moteur à 400 V 37 kW Puissance moteur à 230 V 22 kW 20

Description

Démarreur progressif SIRIUS 200-690 V 77 A, bornes à vis AC 110-250 V démarreur progressif SIRIUS 3RW55 High performance pour les applications exigeantes pour l'entrée et la sortie en douceur des moteurs à synchronisation triphasés.
Démarrage en continu, réduction des pics de courant, élimination des variations de tension du réseau au démarrage, décharge du réseau d'alimentation, réduction de la charge mécanique dans l'entraînement, gain de place et de câblage considérable par rapport aux starters et convertisseurs étoile-triangle, commutation sans entretien et manipulation simple. La dérivation intégrée permet une construction très compacte, économise de l'énergie et réduit le chauffage dans l'armoire de commande. Les fonctions de surveillance intelligentes protègent le démarreur progressif contre la surchauffe et le moteur contre les surcharges. En outre, vous pouvez limiter le courant à une valeur maximale réglable pendant la montée en puissance. Grâce à la commande triphasée, convient particulièrement pour les grandes puissances moteur et les circuits racine 3. La commande de couple innovante garantit un démarrage optimal du moteur. Mise en service simple et rapide grâce au système de transmission automatique ou à l'assistant d'application. Planification de l'entretien par le biais de la surveillance de l'état. HMI amovible avec écran couleur pour une lecture et un diagnostic clairs. Homologations internationales (par ex. IEC et UL/CSA).
Les démarreurs progressifs High performance 3RW55 sont disponibles pour les réseaux jusqu'à 690 V dans une plage de puissance allant jusqu'à 560 kW avec des tensions de circuit de commande de 24 V ou 110-250 V et sont disponibles en permanence avec raccordement à vis et à ressort. La sortie analogique et la protection du moteur thermique font partie intégrante du démarreur progressif High performance.
Les modules de communication enfichables en option permettent la connexion via PROFINET, PROFIBUS et Modbus TCP. Le module HMI intégré peut également être monté dans la porte de l'armoire de commande.
Les démarreurs progressifs 3RW55 détachent la série éprouvée 3RW44.
Démarreur progressif SIRIUS 3RW5 - aussi flexible que votre tâche.

Ce texte a été traduit par une machine.
