Name: Siemens 3RW5075-2TB04 3RW50752TB04 Démarreur progressif Puissance moteur à 400 V 200 kW Puissance moteur à 230 V 110 kW
Brand: Siemens
SKU: 2864229
Availability: BackOrder

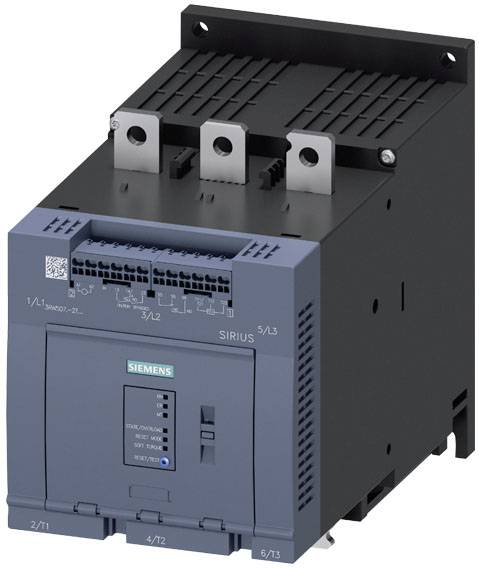

Appareil de commande Siemens de la série SIRIUS, boîtier noir avec des éléments bleus et plusieurs connexions en haut.

Plusieurs boîtes de distribution ouvertes avec un câblage électrique complexe et des dispositifs de commutation montés dans un local technique.

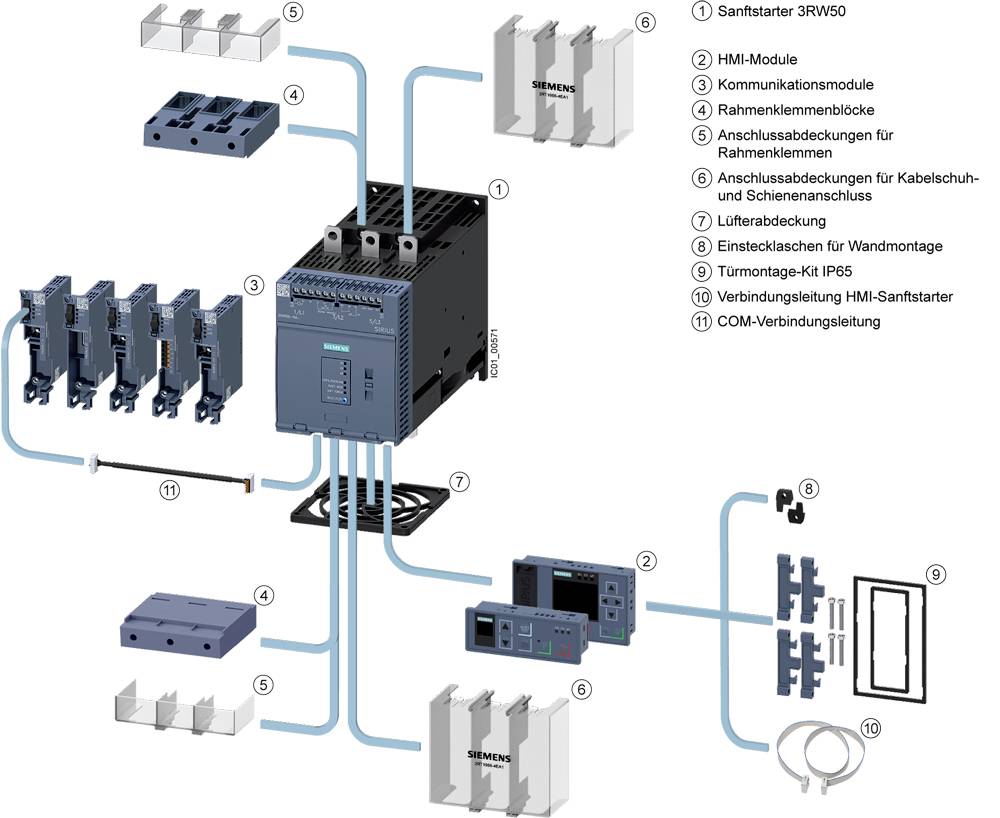

Diagramme pour l'installation d'un démarreur progressif 3RW50 avec étiquettes des composants : modules IHM, modules de communication, et autres. Câbles de connexion mis en évidence.

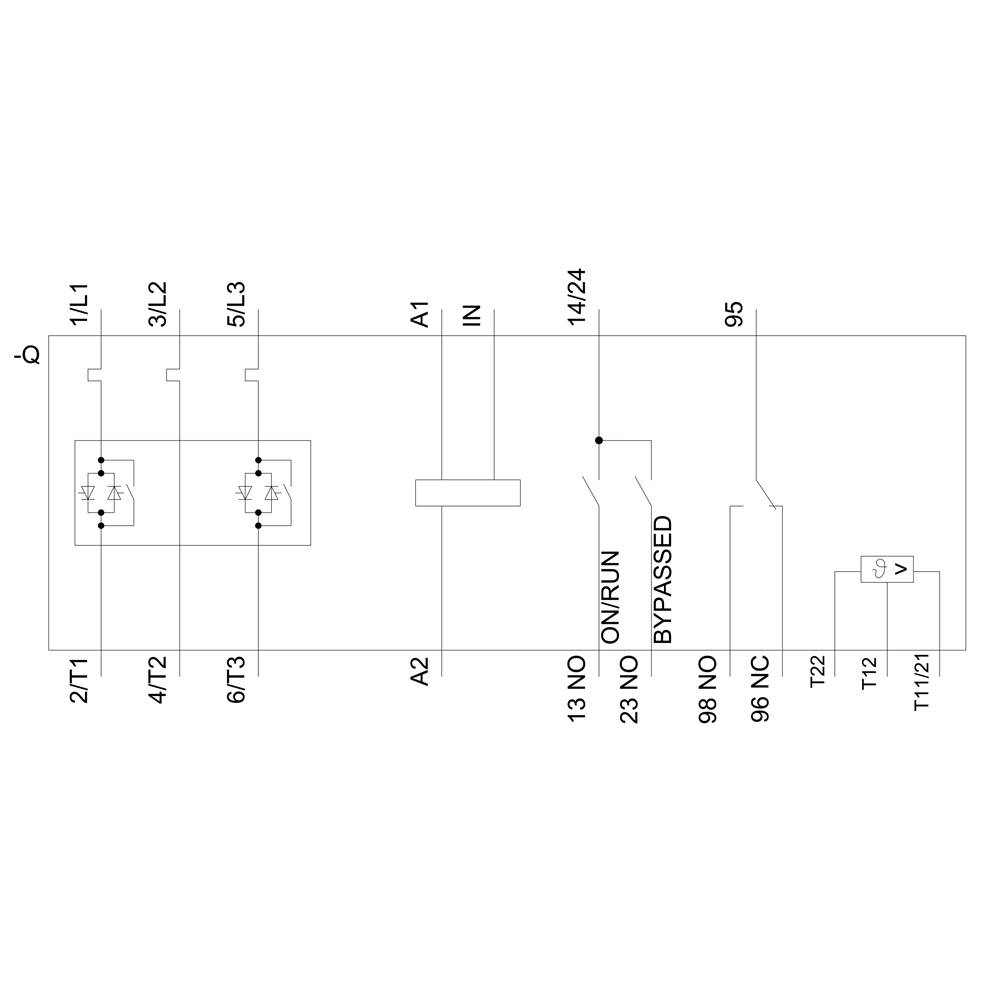

'Schéma de circuit électrique avec un transformateur, trois interrupteurs et plusieurs connexions. Les bornes d'entrée et de sortie sont étiquetées.'

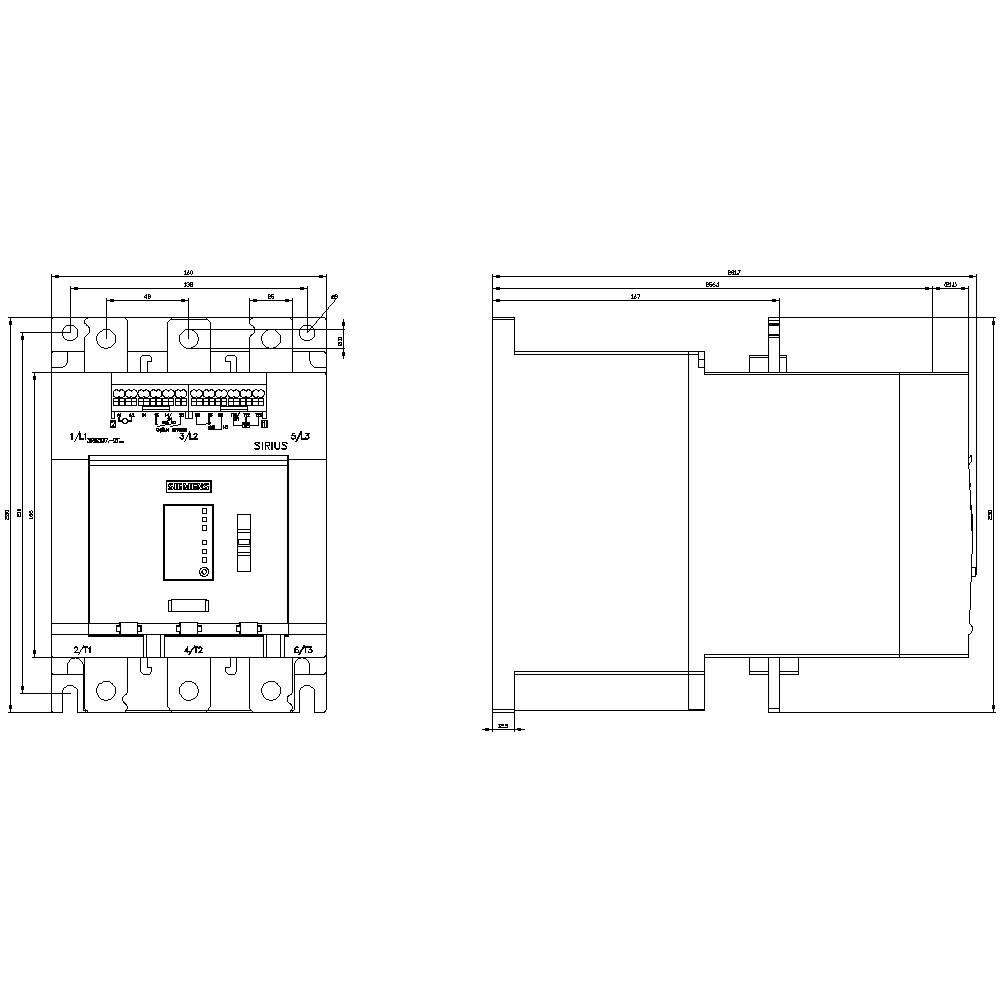

Dessin technique d'un contacteur électrique avec dimensions détaillées et possibilités de connexion en vue de face et de côté.

1/5

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 16 février 2027

Nombre

Set(s)

Total (CHF 3'149.95 / pièce(s))

CHF 3'149.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 160.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre d'entrées numériques : 1
Type de protection moteur : électronique, déclenchement en cas de surcharge thermique du moteur
Type de fixation : fixation par vis
Fréquence de fonctionnement : 50/60 Hz
Tension d'isolement : 600 V
Indice de protection : IP00
Type de sortie numérique : 2 contacts NO / 1 contact inverseur (CO)
Taille du démarreur progressif : S12

Tension moteur: 200-480 V

Type de produit: Démarreur progressif

Courant de raccordement: 370 A

Puissance moteur à 230 V: 110 kW

Puissance moteur à 400 V: 200 kW

Tension nominale: 200 V
480 V

Modèle: VARIANTE DE PRODUIT : AC/DC 24 V.

Référence fabricant: 3RW50752TB04

Courant nominal: 370 A

Courant nominal - arrondi: 370 A

Type: 3RW5075-2TB04

Puissance moteur à 230 V/400 V: 200 kW

Temps d’arrêt: 20 s

Dim.: (l x H x P) 160 x 230 x 282 mm

Connexion: borne à ressort

Largeur: 160 mm

Hauteur: 230 mm

Profondeur: 282 mm

Température max.: +60 °C

Température min.: -25 °C

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Motorleistung bei 230 V

Motorleistung bei 400 V

Nennspannung

Nennstrom - gerundet

Siemens 3RW3026-1BB14 3RW30261BB14 Sanftstarter Motorleistung bei 400 V 11 kW Motorleistung bei 230 V 5.5 kW 200 V, 480 V Nennstrom 25 A

Code produit :2864143

Livraison le ven. 30 octobre

3 Set(s)Conrad Electronic

5.5 kW

11 kW

200 V

25 A

pièce(s)

Min.: 1

Multiples: 1

CHF 333.95^*

Siemens 3RW4028-1BB14 3RW40281BB14 Sanftstarter Motorleistung bei 400 V 18.5 kW Motorleistung bei 230 V 11 kW 200 V, 480 V Nennstrom 38 A

Code produit :2864144

Livraison le ven. 30 octobre

1 Set(s)Conrad Electronic

11 kW

18.5 kW

200 V

38 A

pièce(s)

Min.: 1

Multiples: 1

CHF 684.95^*

Siemens 3RW5055-2AB04 3RW50552AB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Code produit :2864145

Livraison le ven. 27 novembre

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 1'949.95^*

Siemens 3RW5055-2AB05 3RW50552AB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Code produit :2864146

Livraison le ven. 27 novembre

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 2'149.95^*

Siemens 3RW5055-2AB14 3RW50552AB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Code produit :2864147

Livraison le ven. 27 novembre

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 1'949.95^*

Siemens 3RW5055-2AB15 3RW50552AB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Code produit :2864148

Livraison le ven. 27 novembre

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 2'149.95^*

Siemens 3RW5055-2TB04 3RW50552TB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Code produit :2864149

Livraison le mar., 16 février 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 1'949.95^*

Siemens 3RW5055-2TB05 3RW50552TB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Code produit :2864150

Livraison le mar., 16 février 2027

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 2'149.95^*

Siemens 3RW5055-2TB14 3RW50552TB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Code produit :2864151

Livraison le ven. 27 novembre

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 1'949.95^*

Siemens 3RW5055-2TB15 3RW50552TB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Code produit :2864152

Livraison le ven. 27 novembre

Conrad Electronic

37 kW

75 kW

200 V

143 A

pièce(s)

Min.: 1

Multiples: 1

CHF 2'149.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2864229 Siemens 3RW5075-2TB04 3RW50752TB04 Démarreur progressif Puissance moteur à 400 V 200 kW Puissance moteur à 230 V 110 kW

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2864229 Siemens 3RW5075-2TB04 3RW50752TB04 Démarreur progressif Puissance moteur à 400 V 200 kW Puissance moteur à 230 V 110 kW

Description

Démarreur progressif SIRIUS 200-480 V 370 A, bornes à ressort AC/DC 24 V entrée à thermistance démarrage progressif SIRIUS 3RW50 performance de base pour des applications simples pour l'entrée et la sortie en douceur des moteurs synchrones triphasés.
Démarrage en continu, réduction des pics de courant, élimination des variations de tension du réseau au démarrage, décharge du réseau d'alimentation, réduction de la charge mécanique dans l'entraînement, gain de place et de câblage considérable par rapport aux starters et convertisseurs étoile-triangle, commutation sans entretien et manipulation simple. La dérivation intégrée permet une construction très compacte, économise de l'énergie et réduit le chauffage dans l'armoire de commande. Les fonctions de surveillance intelligentes protègent le démarreur progressif contre la surchauffe et le moteur contre les surcharges. En outre, vous pouvez limiter le courant à une valeur maximale réglable pendant la montée en puissance. La fonction innovante Soft-Torque garantit un démarrage en douceur du moteur. La réinitialisation à distance intégrée vous permet de résoudre rapidement et facilement les interférences. Homologations internationales (par ex. IEC et UL/CSA) également pour les applications à risque d'explosion (ATEX ou CEI ex).
Les démarreurs progressifs Basic performance 3RW50 sont disponibles pour les réseaux jusqu'à 600 V dans une plage de puissance allant jusqu'à 315 kW avec des tensions de circuit de commande de 24 V ou 110-250 V et sont disponibles en permanence avec raccordement à vis et à ressort. Différentes variantes d'appareils sont disponibles pour la sortie analogique et la protection du moteur thermique.
Les modules de communication en option permettent la connexion via PROFINET, PROFIBUS et Modbus TCP. Différents modules HMI sont disponibles pour l'installation dans la porte de l'armoire de commande.
Les démarreurs progressifs 3RW50 détachent la série éprouvée 3RW40 (taille S6 à S12).
Démarreur progressif SIRIUS 3RW5 - aussi flexible que votre tâche.

Ce texte a été traduit par une machine.
