Name: Siemens 3RV1011-0CA10 Disjoncteur 1 pc(s) Plage de réglage (courant): 0.18 - 0.25 A Tension de contact (max.): 690 V DC/
Brand: Siemens
SKU: 2862414
Availability: BackOrder

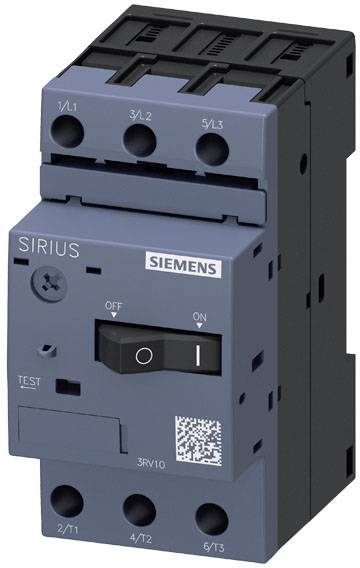

Interrupteur Siemens SIRIUS avec interrupteur marche/arrêt et code QR à l'avant, modèle 3RV10, dispositif de protection électrique pour la commande de puissance.

Un boîtier d'armoire électrique ouvert révèle un agencement complexe de câblage et de composants, tandis qu'à l'arrière-plan, des machines industrielles sont visibles à travers une fenêtre couverte de gouttes de pluie.

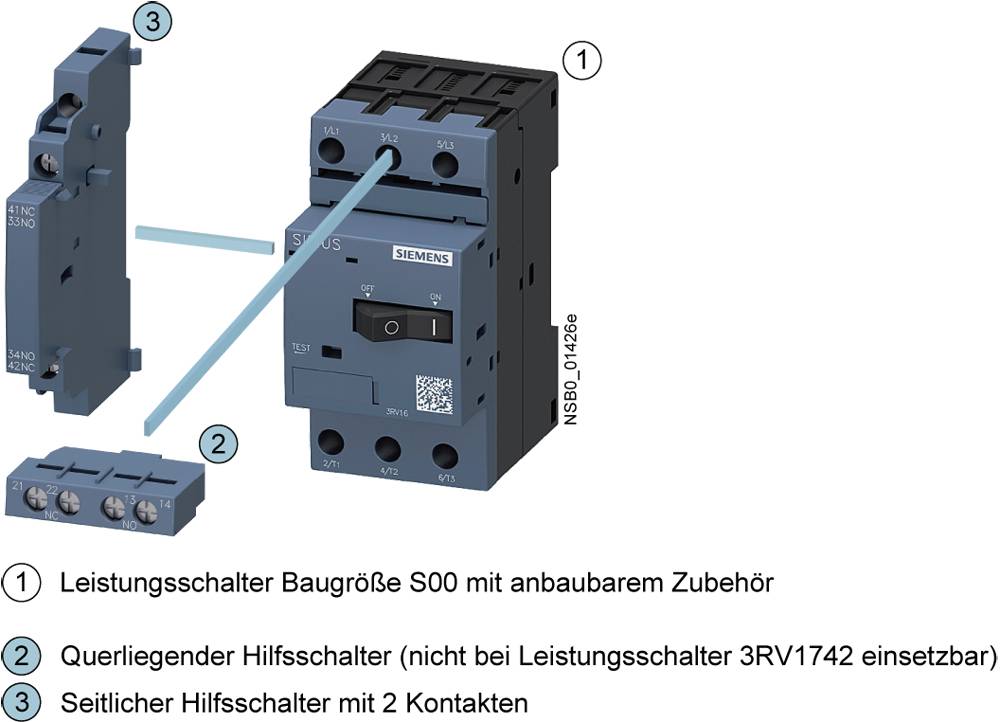

'Disjoncteur taille S00 avec accessoires montables', 'Contacteur auxiliaire transversal', 'Contacteur auxiliaire latéral à 2 contacts'.

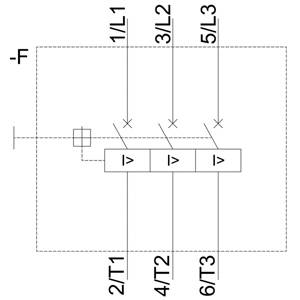

Schéma de câblage d'un système électrique avec des fusibles et des conducteurs, comportant six lignes étiquetées : 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3.

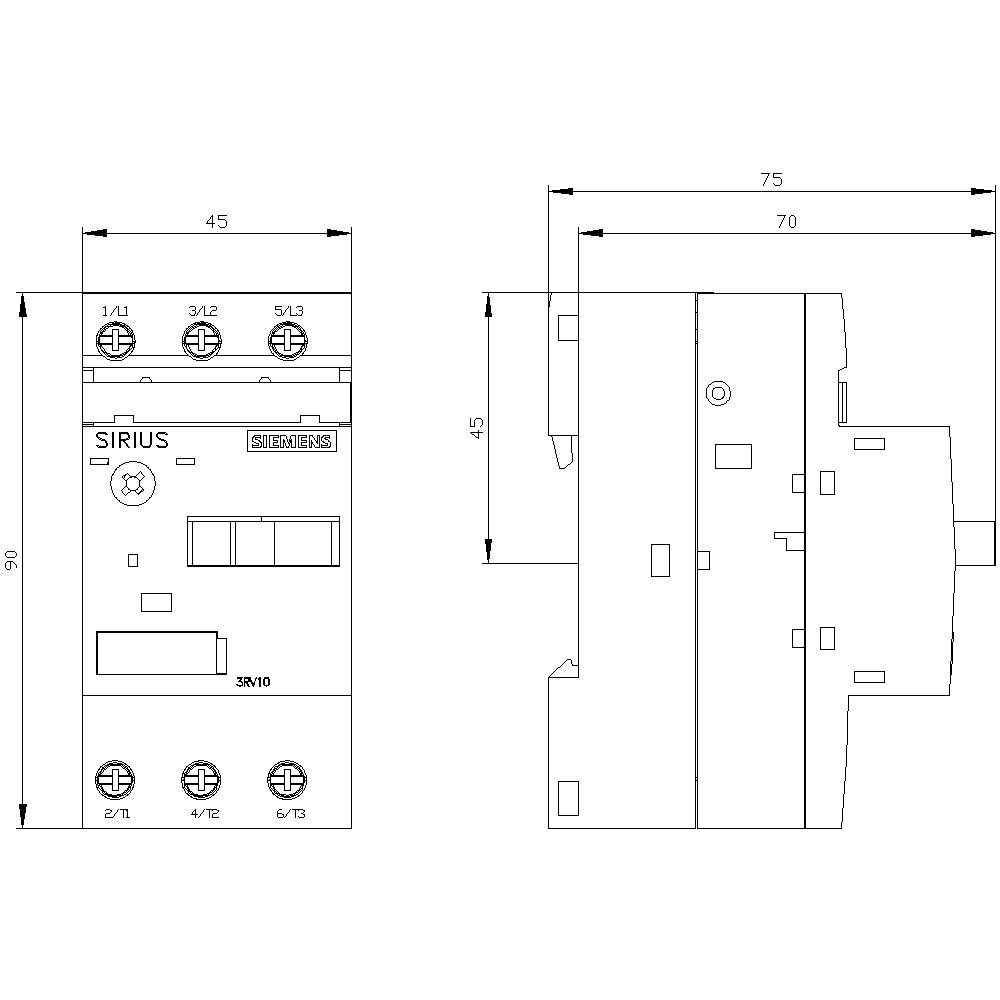

Dessin technique d'un interrupteur électrique avec dimensions : largeur 45 mm, hauteur 90 mm, profondeur 75/70/45 mm. Marquages des connexions et des composants visibles.

1/5

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

0.25 A

Connexion

raccord à vis

Type

3RV1011-0CA10

Dimensions

S00

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 30 novembre

Nombre

Set(s)

Total (CHF 71.95 / pièce(s))

CHF 71.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Modèle du produit : pour la protection du moteurProtection contre les contacts / à l'avant : en cas de contact vertical par l'avantDisposition du connecteur électrique / pour circuit principal : haut et basPourcentage de pannes à risque / à un taux de demande élevé : 50Pourcentage de pannes à risque / à faible taux de demande : 50Hauteur d'installation / à une altitude supérieure à NN / maximum : 2000 mType d'actionneur : basculePuissance de fonctionnement / pour AC-3 / à 230 V : 0,037 kWPuissance de fonctionnement / pour AC-3 / à 690 V : 0,12 kWDurée de vie mécanique (cycles de commutation) / des contacts principaux / typique : 100000Durée de vie électrique (cycles de commutation) / typique : 100000Extension du produit / commutateur auxiliaire : ouiDétection de panne de phase : ouiProtection contre les surcharges : ouiProtection de l'installation : ouiProtection contre les courts-circuits : ouiProtection moteur : ouiFonction séparateur : ouiFréquence de commutation / à AC-3 / maximum (1/h) : 15Résistance à l'onde de choc : 6 kVCouple de serrage / pour les contacts principaux / pour la connexion à vis / maximum : 1,2 NmType d'affichage / pour l'état de commutation : basculeType de filetage / vis de raccordement / pour contacts principaux : m3Modèle de déclencheur de court-circuit : magnétiqueModèle de déclencheur de surcharge : thermiqueTaille du contacteur / combinable / spécifique à l'entreprise : S00Fréquence de fonctionnement / minimale : 50 HzFréquence de fonctionnement / maximum : 60 HzTaille de la pointe du tournevis : Pozidriv taille 2Indice de protection IP / borne de raccordement : IP00Type de section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x (1... 4 mm²)Type de section de conducteur connectable / pour contacts auxiliaires / à un ou plusieurs fils : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²)Type de section de conducteur connectable / pour contacts principaux / à fils fins / avec finition des fils : 2x (0,5... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Type de produit: Disjoncteur

Type: 3RV1011-0CA10

Dimensions: S00

Plage de réglage du courant (min.): 0.18 A

Valeur du courant d'appel (max.): 0.25 A

Plage de réglage (courant): 0.18 - 0.25 A

Courant de charge: 0.25 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V DC/AC

Adapté pour série: Siemens série Sirius

Convient pour marque: Siemens

Type de montage: fixation par vis
fixation par encliquetage

Température min.: -20 °C

Température max.: +60 °C

Spécificités: avec contact auxiliaire

Connexion: raccord à vis

: IP20

Profondeur: 75 mm

Largeur: 45 mm

Hauteur: 90 mm

Dim.: (l x H x P) 45 x 90 x 75 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 45

: 90 mm

: 75 mm

: 0.06 kW

: 0.25 A

: 3

: 690-690 V

: 0.18-0.25 A

: IP20

: Screw connection

: Built-in device fixed built-in technique

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2862414 Siemens 3RV1011-0CA10 Disjoncteur 1 pc(s) Plage de réglage (courant): 0.18 - 0.25 A Tension de contact (max.): 690 V DC/

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2862414 Siemens 3RV1011-0CA10 Disjoncteur 1 pc(s) Plage de réglage (courant): 0.18 - 0.25 A Tension de contact (max.): 690 V DC/

Description

Disjoncteur taille S00 pour la protection du moteur, déclencheur CLASS 10 A 0,18...0,25 A déclencheur N 3,3 A raccordement à vis capacité de commutation standard disjoncteur SIRIUS 3RV1 pour la protection du moteur pour une coupure sûre en cas de court-circuit et de protection des consommateurs et de l'installation contre les surcharges, ainsi que pour la séparation sûre de l'installation du réseau.Les disjoncteurs les plus compacts et les plus respectueux de l'environnement sont optimisés pour une utilisation dans les compartiments des consommateurs grâce à leur faible chaleur résiduelle, bien sûr également pour les moteurs IE3/IE4 et également pour la commutation de courant continu. Homologations internationales (p. ex. IEC et UL/CSA) et applications dans des applications potentiellement explosives (ATEX ou IEC ex) sont bien entendu.Des variantes d'appareils sont disponibles pour la protection du moteur, comme interrupteur principal et arrêt d'urgence et pour une utilisation sur les réseaux informatiques. Ils sont disponibles avec connexion à vis et au choix avec interrupteur auxiliaire intégré.L'ensemble des accessoires, par ex. Interrupteur auxiliaire, déclencheur auxiliaire, etc. Est uniforme pour toutes les tailles. L'utilisation de différentes possibilités d'économie d'énergie, comme le système d'alimentation associé SIRIUS 3RV29, réduit considérablement le câblage du circuit principal.Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
