Name: Siemens 3RA6120-1DP32 3RA61201DP32 Démarreur direct Puissance moteur à 400 V 5.5 kW 690 V Courant nominal 12.4 A
Brand: Siemens
SKU: 2864766
Availability: BackOrder

Relais de protection Siemens Sirius avec interrupteurs et bornes, utilisés pour la surveillance et le contrôle des appareils électriques.

Un armoire électrique ouvert rempli de câbles et d'interrupteurs est situé à gauche. À droite, une fenêtre mouillée de pluie montre des machines en arrière-plan.

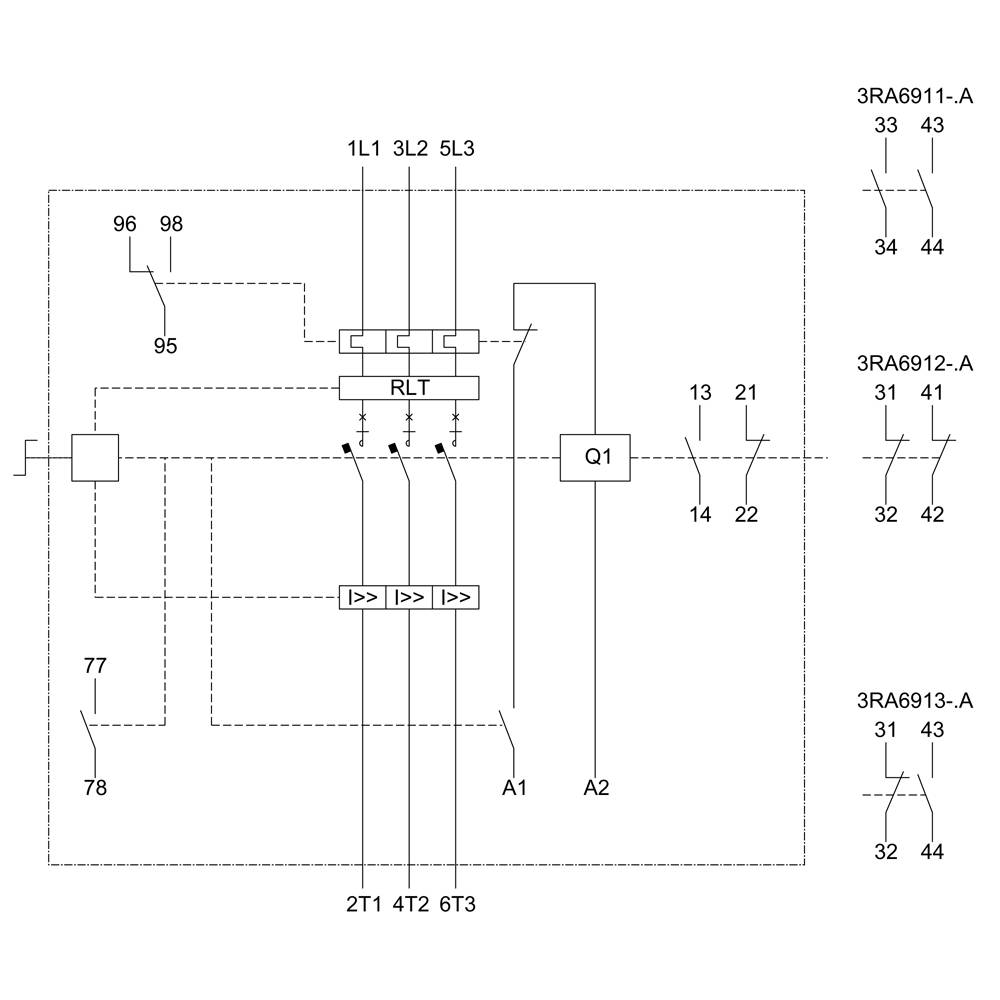

Le schéma de circuit montre les connexions électriques et les composants tels que 1L1, 2T1, RLT et Q1 dans un système de commutation, y compris les numéros de composants.

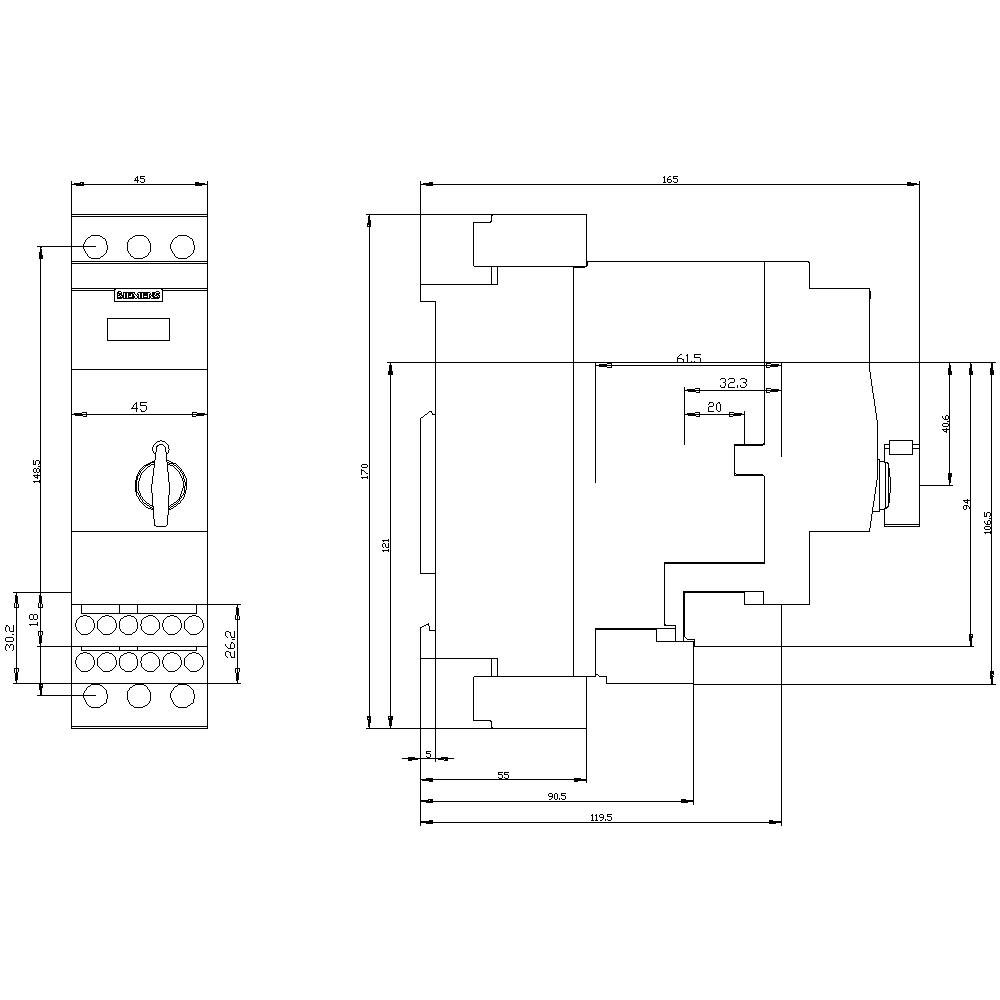

Dessin technique d'un interrupteur électrique avec des dimensions détaillées en millimètres. Les vues de face et de profil sont représentées.

1/4

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

Set(s)

Total (CHF 504.95 / pièce(s))

CHF 504.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de fixation : fixation par vis et par encliquetage
Nombre de pôles : 3
Nombre de contacts NO : 1
Nombre d'ouvreur : 1
Indice de protection : IP20
Tension d'isolement : 690 V
Nombre de LED : 2

Tension moteur: 400 V

Type de produit: Démarreur direct

Courant de raccordement: 12.4 A

Puissance moteur à 400 V: 5.5 kW

Tension nominale: 690 V

Phases d'activité: 3

Référence fabricant: 3RA61201DP32

Courant nominal: 12.4 A

Courant nominal - arrondi: 12.4 A

Type: 3RA6120-1DP32

Puissance moteur à 230 V/400 V: 5.5 kW

Dim.: (L x l x H) 165 x 45 x 170 mm

Connexion: raccord à vis

Largeur: 45 mm

Hauteur: 170 mm

Longueur: 165 mm

Profondeur: 165 mm

Température max.: +60 °C

Température min.: -20 °C

: IP20

Nombre de pôles: 3 pôles

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Motorleistung bei 230 V/ 400 V

Motorleistung bei 400 V

Nennspannung

Nennstrom - gerundet

Siemens 3RA6120-1DP32 3RA61201DP32 Direktstarter Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 12.4 A

Code produit :2864766

Livraison le ven. 27 novembre

Conrad Electronic

Ce produit

5.5 kW

690 V

12.4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 504.95^*

Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 Direktstarter Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Code produit :2864759

Livraison le ven. 27 novembre

Conrad Electronic

7.5 kW

690 V

15.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 203.95^*

Siemens 3RA2120-1HE24-0BB4 3RA21201HE240BB4 Direktstarter Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Code produit :2864760

Livraison le ven. 27 novembre

Conrad Electronic

3 kW

690 V

6.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 167.95^*

Siemens 3RA6120-1BP32 3RA61201BP32 Direktstarter Motorleistung bei 400 V 0.37 kW 690 V Nennstrom 1.25 A

Code produit :2864764

Livraison le mer., 6 janvier 2027

Conrad Electronic

0.37 kW

690 V

1.25 A

pièce(s)

Min.: 1

Multiples: 1

CHF 449.95^*

Siemens 3RA6120-1CP32 3RA61201CP32 Direktstarter Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 4 A

Code produit :2864765

Livraison le mer., 6 janvier 2027

Conrad Electronic

1.5 kW

690 V

4 A

pièce(s)

Min.: 1

Multiples: 1

CHF 493.95^*

Siemens 3RK1308-0AA00-0CP0 3RK13080AA000CP0 Direktstarter Motorleistung bei 400 V 0.12 kW Motorleistung bei 230 V 0.16 kW 500 V Nennstrom 0.4 A

Code produit :2864769

Livraison le ven. 27 novembre

Conrad Electronic

0.12 kW

500 V

400 mA

pièce(s)

Min.: 1

Multiples: 1

CHF 255.95^*

Siemens 3RK1308-0CA00-0CP0 3RK13080CA000CP0 Direktstarter Motorleistung bei 400 V 0.12 kW Motorleistung bei 230 V 0.16 kW 500 V Nennstrom 0.4 A

Code produit :2864771

Livraison le ven. 27 novembre

Conrad Electronic

0.12 kW

500 V

400 mA

pièce(s)

Min.: 1

Multiples: 1

CHF 337.95^*

Siemens 3RA2110-4AE18-1AP0 3RA21104AE181AP0 Direktstarter Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Code produit :2263334

Indisponible

Conrad Electronic

7.5 kW

690 V

15.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Siemens 3RA2120-1HE24-0BB4 3RA21201HE240BB4 Direktstarter Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Code produit :2263335

Indisponible

Conrad Electronic

3 kW

690 V

6.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 239.95^*

Siemens 3RA6120-1BP32 3RA61201BP32 Direktstarter Motorleistung bei 400 V 0.37 kW 690 V Nennstrom 1.25 A

Code produit :2263339

Indisponible

Conrad Electronic

0.37 kW

690 V

1.25 A

pièce(s)

Min.: 1

Multiples: 1

CHF 509.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2864766 Siemens 3RA6120-1DP32 3RA61201DP32 Démarreur direct Puissance moteur à 400 V 5.5 kW 690 V Courant nominal 12.4 A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2864766 Siemens 3RA6120-1DP32 3RA61201DP32 Démarreur direct Puissance moteur à 400 V 5.5 kW 690 V Courant nominal 12.4 A

Description

Câble de raccordement compact SIRIUS démarreur direct 690 V AC/DC 110...240 V 50...60 Hz 3...12 A IP20 raccordement principal : raccordement à vis connexion auxiliaire : raccordement à vis connexion à vis connexion compacte SIRIUS 3RA61 pour le démarrage direct de moteurs triphasés standard jusqu'à 32 A.
Les appareils combinent les fonctions des disjoncteurs, des contacteurs et des relais de surcharge électroniques et offrent une très grande sécurité de fonctionnement. Une faible variation simplifie la logistique. La construction compacte permet d'économiser de l'espace dans l'armoire électrique. Grâce aux pinces amovibles, il est possible de les remplacer facilement. Les appareils sont homologués dans le monde entier (par ex. IEC et UL/CSA).
Les branches compactes sont disponibles en tant que bras direct ou tournant et sont disponibles avec différentes plages de réglage. Conçues pour une utilisation AC/DC, elles sont disponibles avec raccord à vis, raccordement à ressort ou sans bornes.
En plus de la liaison de communication via AS-interface, le système d'alimentation 3RA68et les contacts auxiliaires ainsi que les bornes sont disponibles en tant qu'accessoires.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
