Name: Siemens 3RA2220-4EB27-0AP0 3RA22204EB270AP0 Départ-moteur Puissance moteur à 400 V 15 kW 690 V Courant nominal 29 A
Brand: Siemens
SKU: 1744491
Availability: BackOrder

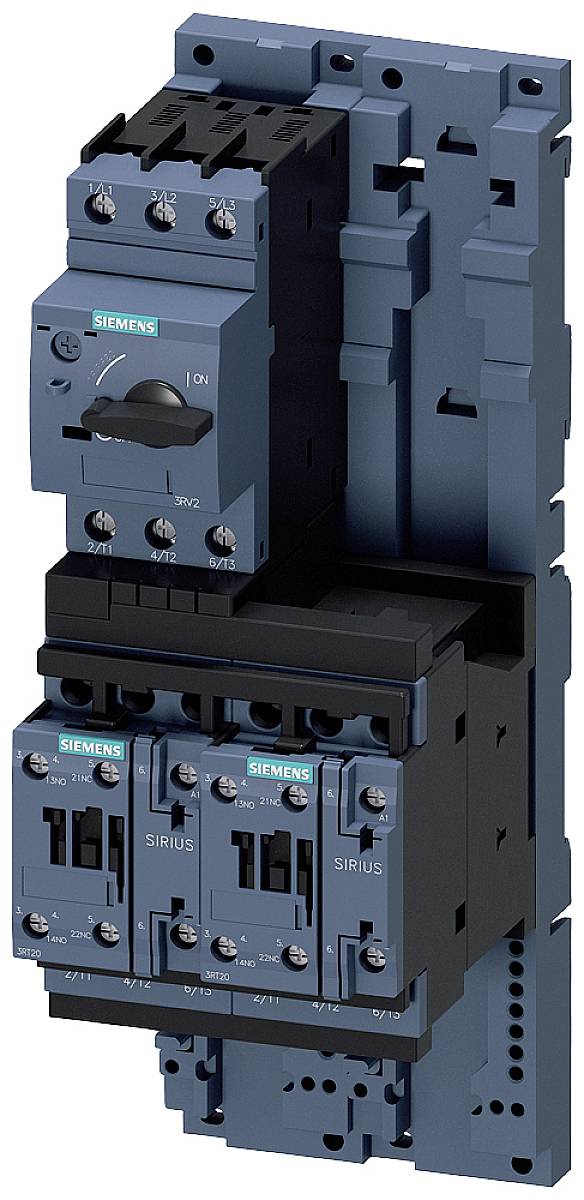

'Agrégat de protection industrielle composé d'un contacteur et d'un bloc de contacts auxiliaires, adapté pour une utilisation dans les systèmes électriques de commande.'

Un tableau électrique aux portes ouvertes révèle des composants électriques. À travers une fenêtre couverte de gouttes de pluie, on aperçoit vaguement un équipement industriel.

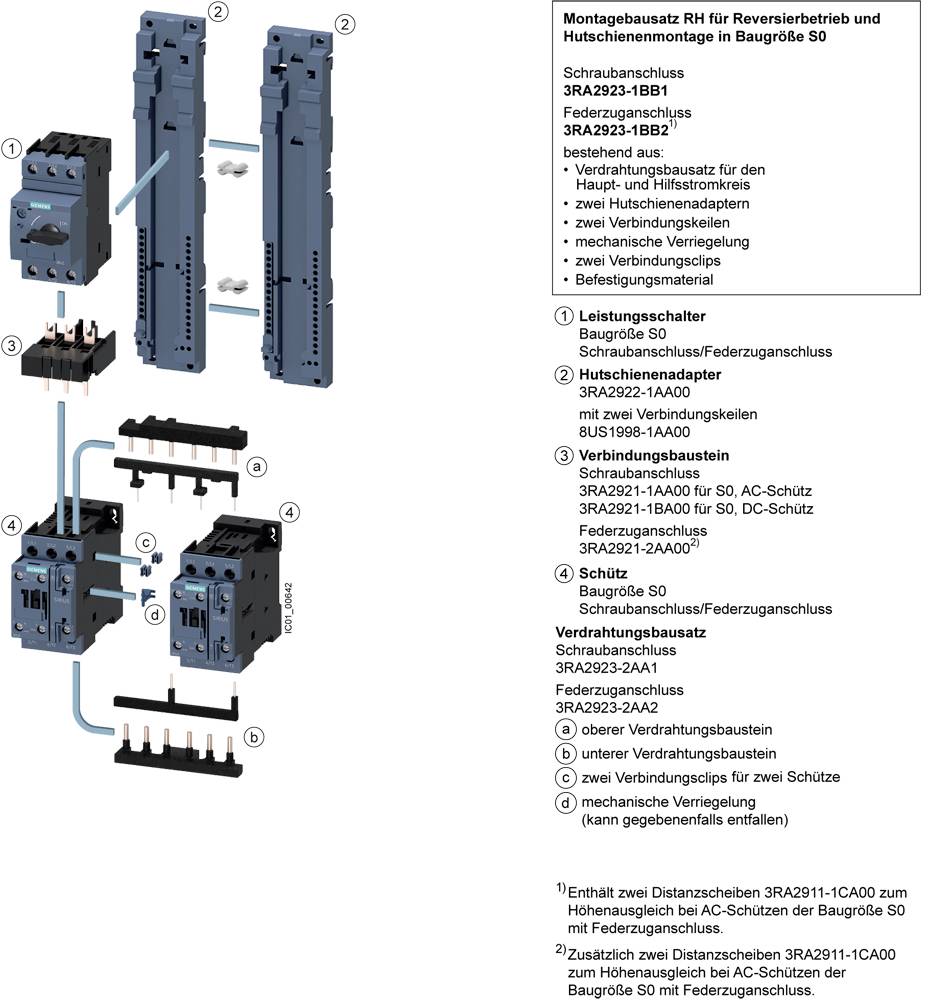

'Notice de montage avec diagramme étape par étape pour l'installation des composants pour fonctionnement réversible et interrupteur de protection en taille S0. Liste des numéros d'articles correspondants.'

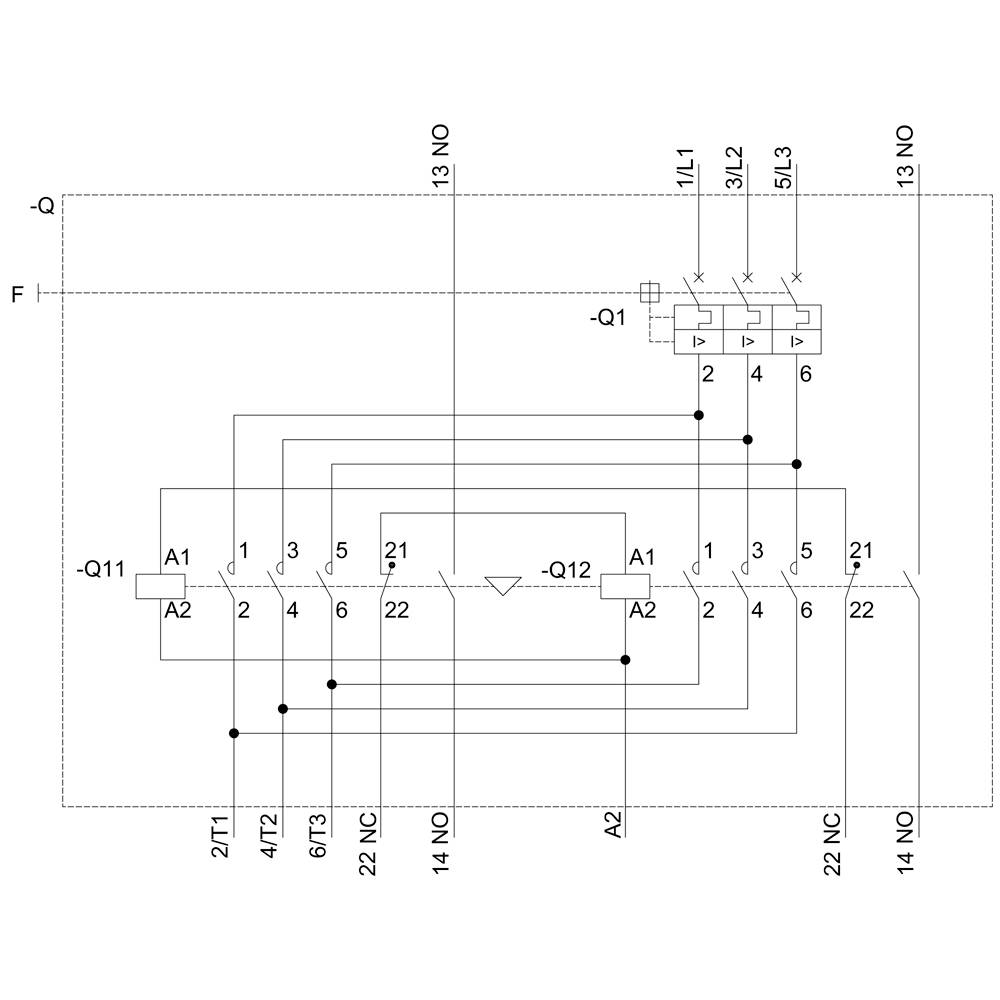

Schéma de câblage d'un système électrique avec relais et interrupteurs, montrant les connexions et la numérotation des différents composants.

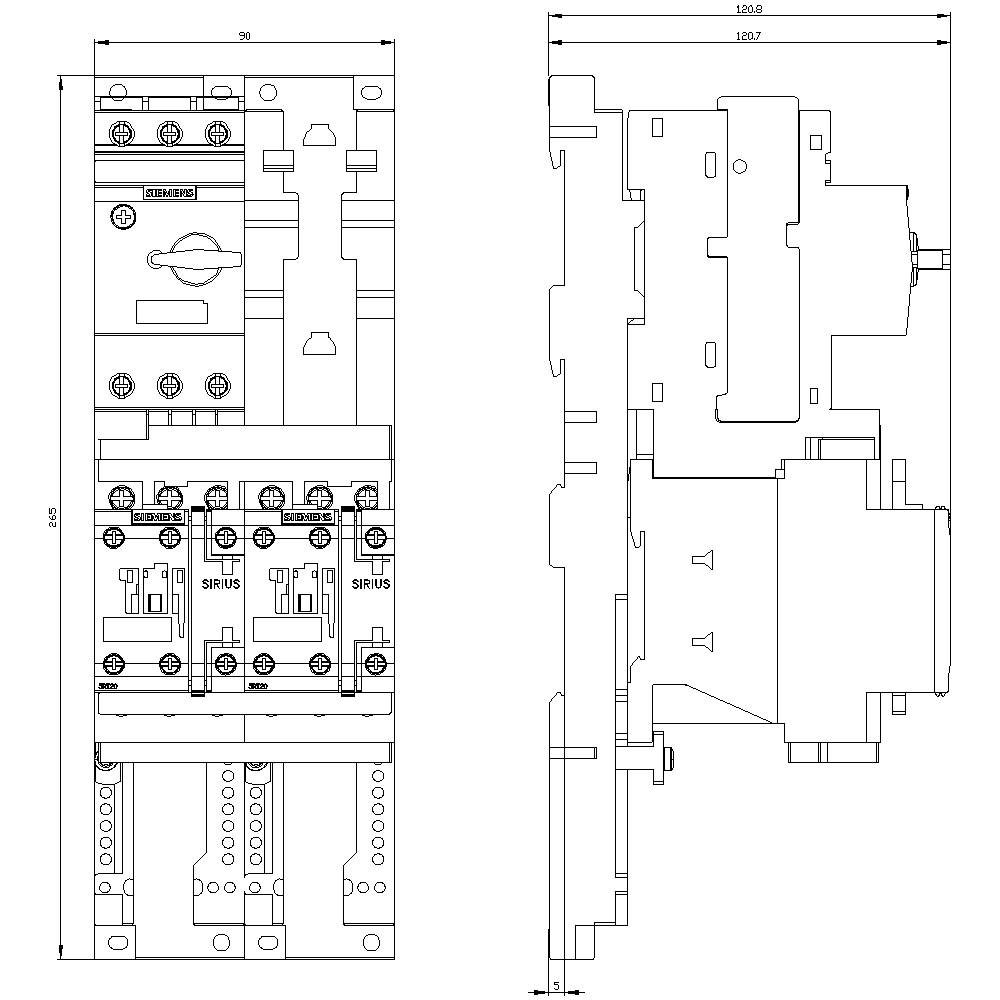

Dessin technique d'un appareil électrique de commutation avec des dimensions détaillées et une vue des composants. Parties et dimensions importantes marquées.

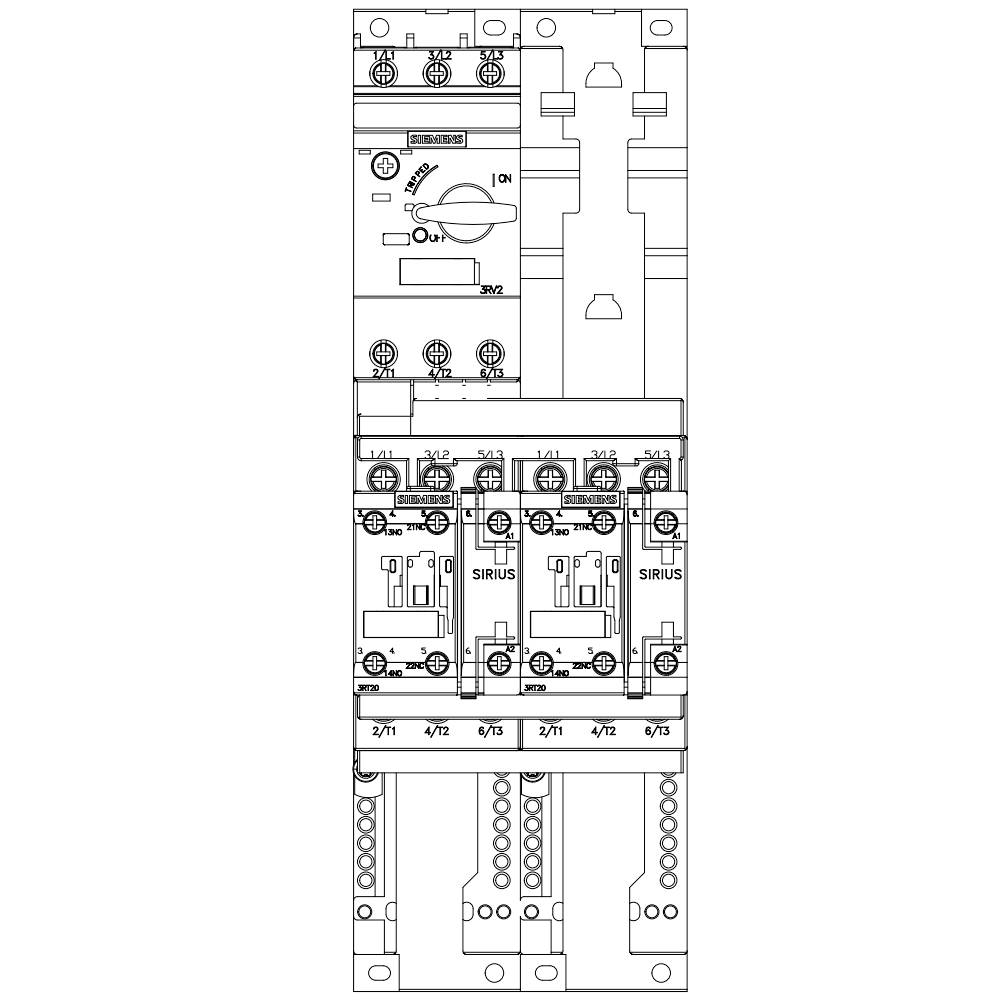

'Schéma électrique : Module de contacteur SIRIUS, montre le câblage et les composants du circuit. Comprend un interrupteur marche et des désignations de contacts spécifiques.'

1/6

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 544.95 / pièce(s))

CHF 544.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Modèle de raccordement électrique : raccordement à vis
Taille de la branche de consommation : S0
Fréquence de fonctionnement : 50/60 Hz

Tension moteur: 400 V/AC

Type de produit: Départ-moteur

Courant de raccordement: 29 A

Puissance moteur à 400 V: 15 kW

Tension nominale: 690 V

Modèle: Type de fixation : sur adaptateur pour fixation par vis et par encliquetage sur rail DIN 35 mm

Référence fabricant: 3RA22204EB270AP0

Courant nominal: 29 A

Courant nominal - arrondi: 29 A

Type: 3RA2220-4EB27-0AP0

Puissance moteur à 230 V/400 V: 15 kW

Dim.: (l x H x P) 90 x 265 x 120 mm

Largeur: 90 mm

Hauteur: 265 mm

Profondeur: 120 mm

Température max.: +60 °C

Température min.: -20 °C

: 90

: 265 mm

: 120 mm

: FAUX

: 15 kW

: 1

: 29 A

: 0

: IP20

: CLASS 10

: VRAI

: FAUX

: Screw connection

: Screw connection

: AC

: Other

: 29 A

: 60 °C

: 150000

: 150000

: 50000

: Other

: Class 2

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Motorleistung bei 230 V/ 400 V

Motorleistung bei 400 V

Nennstrom - gerundet

Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Code produit :1744452

Livraison le mar. 15 décembre

Conrad Electronic

1.5 kW

3.6 A

pièce(s)

Min.: 1

Multiples: 1

CHF 319.95^*

Siemens 3RA2220-1FD24-0AP0 3RA22201FD240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Code produit :1744454

Livraison le ven. 27 novembre

Conrad Electronic

1.5 kW

3.6 A

pièce(s)

Min.: 1

Multiples: 1

CHF 365.95^*

Siemens 3RA2220-1GB24-0AP0 3RA22201GB240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Code produit :1699318

Livraison le ven. 27 novembre

Conrad Electronic

2.2 kW

4.9 A

pièce(s)

Min.: 1

Multiples: 1

CHF 319.95^*

Siemens 3RA2220-1GD24-0AP0 3RA22201GD240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Code produit :1744456

Livraison le ven. 27 novembre

Conrad Electronic

2.2 kW

4.9 A

pièce(s)

Min.: 1

Multiples: 1

CHF 365.95^*

Siemens 3RA2220-1HB24-0AP0 3RA22201HB240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Code produit :1704751

Livraison le ven. 27 novembre

Conrad Electronic

3 kW

6.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 319.95^*

Siemens 3RA2220-1HD24-0AP0 3RA22201HD240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Code produit :1744457

Livraison le ven. 27 novembre

Conrad Electronic

3 kW

6.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 365.95^*

Siemens 3RA2220-1JB24-0AP0 3RA22201JB240AP0 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Code produit :1744458

Livraison le ven. 27 novembre

Conrad Electronic

0.4 kW

8.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Siemens 3RA2220-1JD24-0AP0 3RA22201JD240AP0 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Code produit :1744460

Livraison le ven. 27 novembre

Conrad Electronic

0.4 kW

8.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 369.95^*

Siemens 3RA2220-1KB24-0AP0 3RA22201KB240AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Code produit :1699319

Livraison le ven. 27 novembre

Conrad Electronic

5.5 kW

11.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Siemens 3RA2220-1KD24-0AP0 3RA22201KD240AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Code produit :1744462

Livraison le ven. 27 novembre

Conrad Electronic

5.5 kW

11.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 369.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1744491 Siemens 3RA2220-4EB27-0AP0 3RA22204EB270AP0 Départ-moteur Puissance moteur à 400 V 15 kW 690 V Courant nominal 29 A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1744491 Siemens 3RA2220-4EB27-0AP0 3RA22204EB270AP0 Départ-moteur Puissance moteur à 400 V 15 kW 690 V Courant nominal 29 A

Description

Départ-moteur sans fusibles, inversion de marche CA 400 V, Taille S0 27,0...32,0 A 230 V CA borne à vis pour montage sur rail DIN avec adaptateur pour montage sur rail symétrique (satisfait aussi au type de coordination 1) Type de coordination 2, Iq = 150 kA 1 contact à fermeture+1 contact à ouverture, (contacteur
