Name: Siemens 3RA2220-4CH27-0BB4 3RA22204CH270BB4 Départ-moteur Puissance moteur à 400 V 11 kW 690 V Courant nominal 22 A
Brand: Siemens
SKU: 1744486
Availability: BackOrder

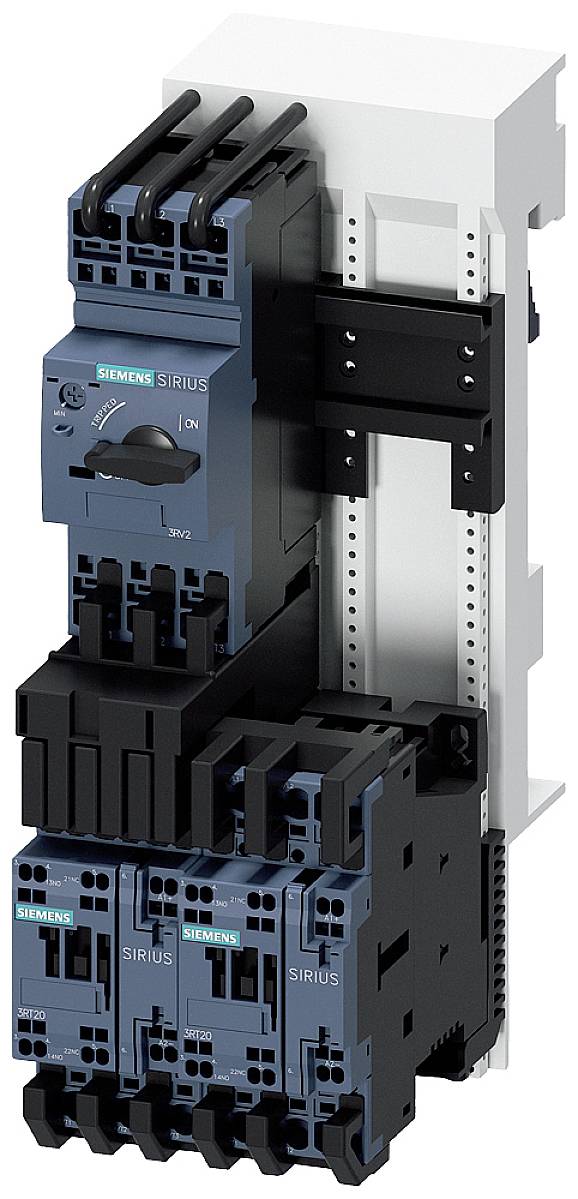

Appareil de commutation 'Siemens Sirius' pour montage sur rail DIN, prenant en charge des systèmes de commande de moteurs performants dans des applications industrielles.

Un armoire électrique ouverte avec de nombreux câbles et composants, à côté d'une fenêtre mouillée de pluie, à travers laquelle des machines floues sont visibles.

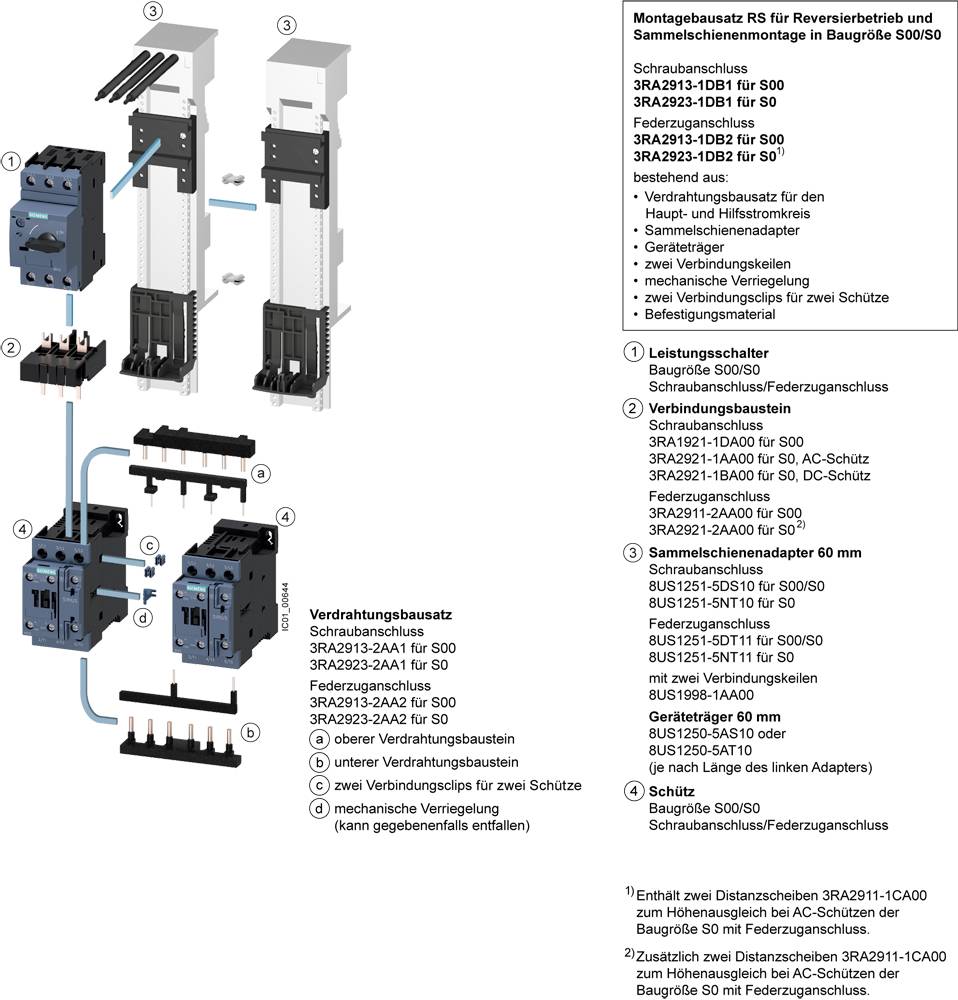

Kit de montage RS pour exploitation de révision et systèmes de barres omnibus en taille S00/S0. Le diagramme présente les composants, y compris les connexions à vis et à ressort, ainsi que le kit de câblage.

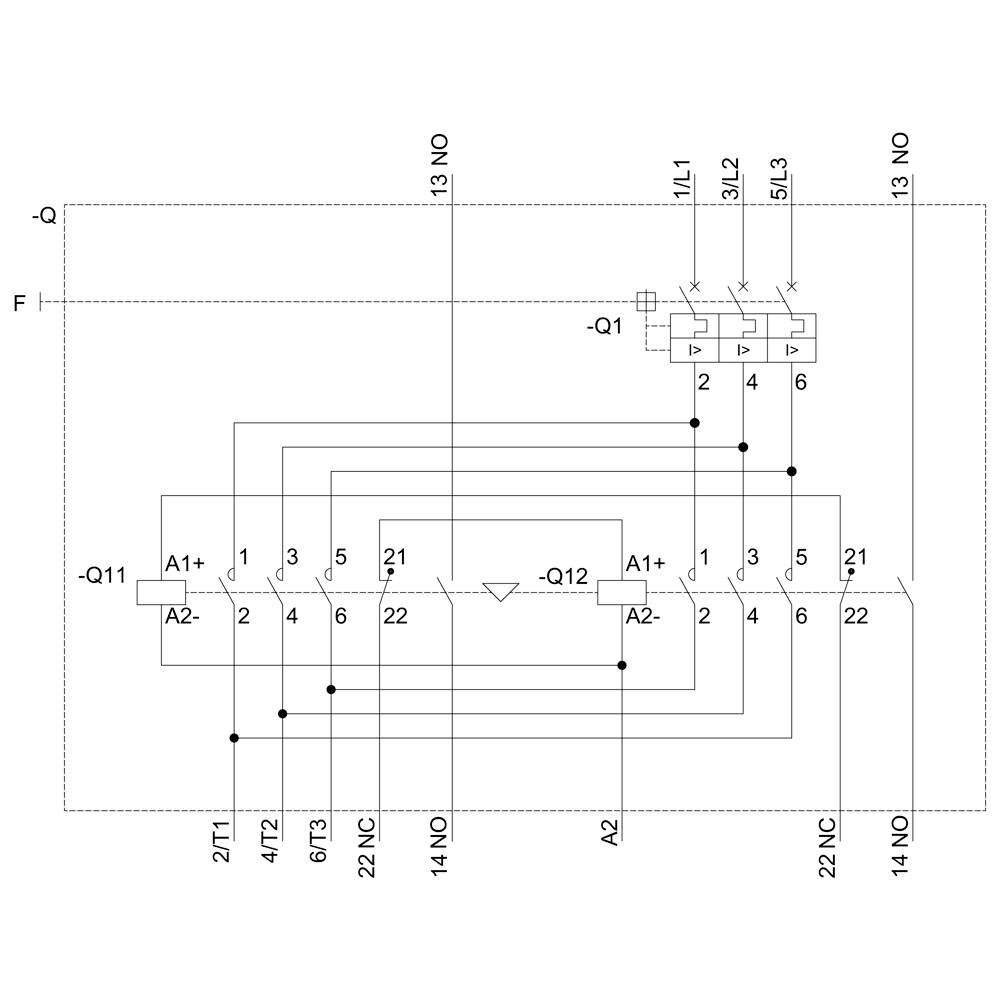

Schéma électrique avec contacteur, bouton-poussoir et relais. Les connexions et les contacts sont numérotés. Illustre le circuit de commande et la logique de commutation.

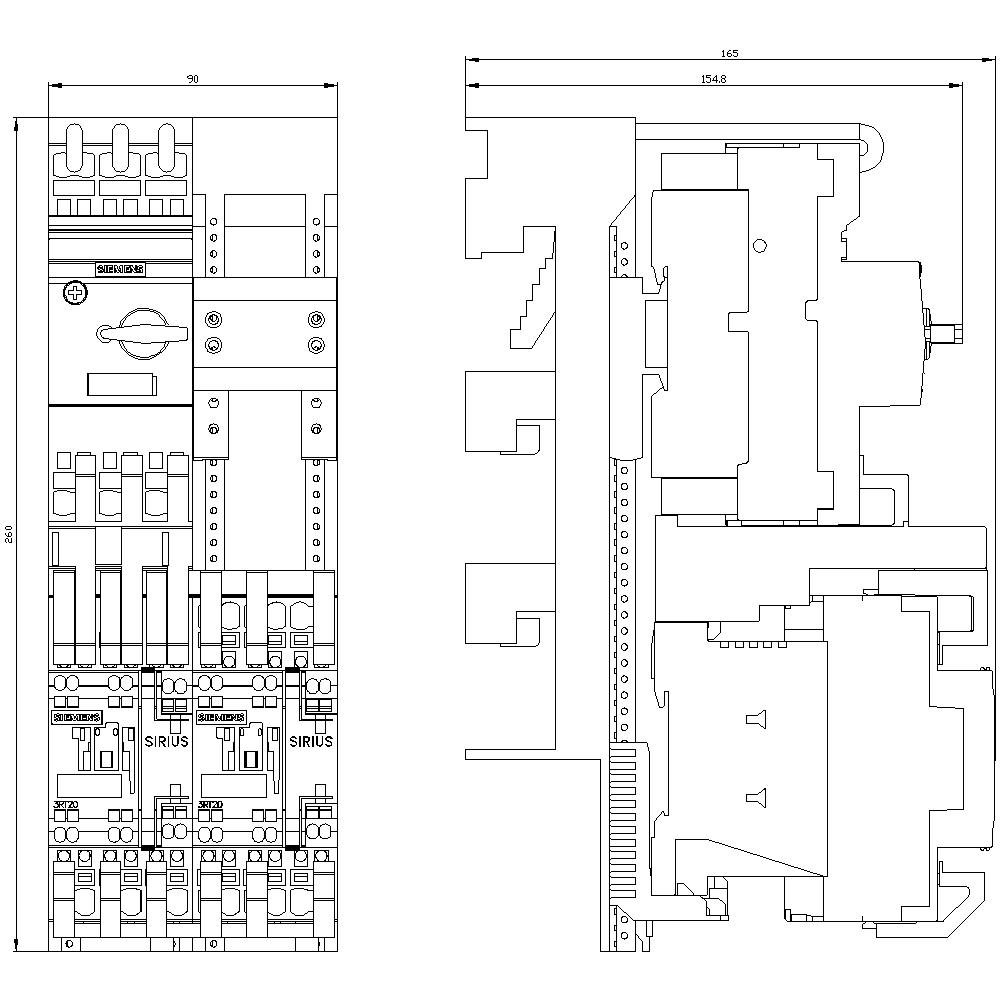

Dessin technique d'un schéma électrique avec identification des composants et indications dimensionnelles pour l'intégration dans un boîtier.

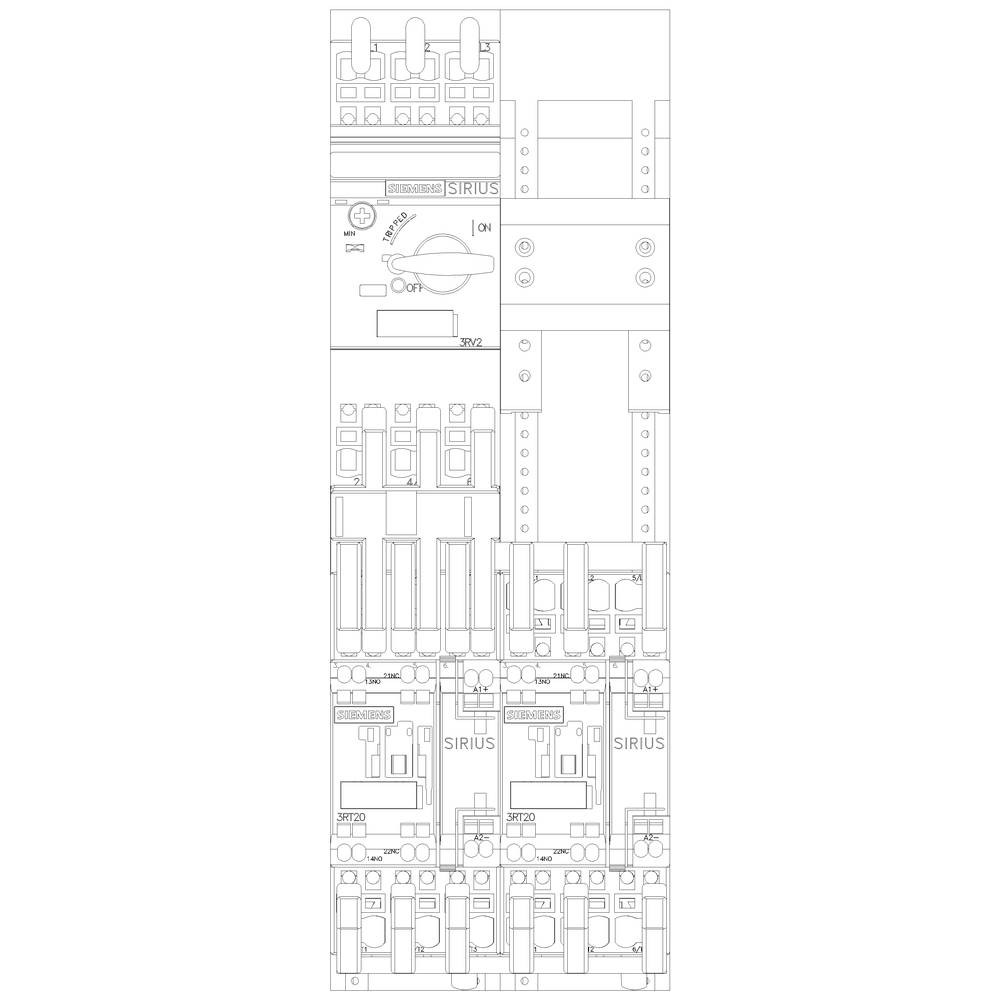

Un dessin technique détaillé montre l'intérieur d'un armoire électrique avec différents interrupteurs et fusibles.

1/6

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 519.95 / pièce(s))

CHF 519.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Type de connecteur électrique : connexion d'alimentation à ressort
Taille de la branche de consommation : S0
Fréquence de fonctionnement : 50/60 Hz

Tension moteur: 400 V

Type de produit: Départ-moteur

Courant de raccordement: 22 A

Puissance moteur à 400 V: 11 kW

Tension nominale: 690 V

Modèle: Type de fixation : pour le montage sur le système de barre omnibus 60 mm

Référence fabricant: 3RA22204CH270BB4

Courant nominal: 22 A

Courant nominal - arrondi: 22 A

Type: 3RA2220-4CH27-0BB4

Puissance moteur à 230 V/400 V: 11 kW

Dim.: (l x H x P) 90 x 260 x 165 mm

Connexion: raccordement à ressort

Largeur: 90 mm

Hauteur: 260 mm

Profondeur: 165 mm

Température max.: +60 °C

Température min.: -20 °C

: 90

: 260 mm

: 165 mm

: FAUX

: 11 kW

: 1

: 22 A

: 0

: IP20

: CLASS 10

: VRAI

: FAUX

: Spring clamp connection

: Spring clamp connection

: DC

: Other

: 22 A

: 60 °C

: 150000

: 150000

: 65000

: Other

: Class 2

UKCA: non pertinent

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Motorleistung bei 230 V/ 400 V

Motorleistung bei 400 V

Nennstrom - gerundet

Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Code produit :1744453

Livraison le mar. 15 décembre

Conrad Electronic

1.5 kW

3.6 A

pièce(s)

Min.: 1

Multiples: 1

CHF 295.95^*

Siemens 3RA2220-1FD24-0BB4 3RA22201FD240BB4 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Code produit :1699317

Livraison le ven. 27 novembre

Conrad Electronic

1.5 kW

3.6 A

pièce(s)

Min.: 1

Multiples: 1

CHF 337.95^*

Siemens 3RA2220-1GB24-0BB4 3RA22201GB240BB4 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Code produit :1744455

Livraison le ven. 27 novembre

Conrad Electronic

2.2 kW

4.9 A

pièce(s)

Min.: 1

Multiples: 1

CHF 301.95^*

Siemens 3RA2220-1GD24-0BB4 3RA22201GD240BB4 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Code produit :1751364

Livraison le ven. 27 novembre

Conrad Electronic

2.2 kW

4.9 A

pièce(s)

Min.: 1

Multiples: 1

CHF 337.95^*

Siemens 3RA2220-1HD24-0BB4 3RA22201HD240BB4 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Code produit :1750695

Livraison le ven. 27 novembre

Conrad Electronic

3 kW

6.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 337.95^*

Siemens 3RA2220-1JB24-0BB4 3RA22201JB240BB4 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Code produit :1744459

Livraison le ven. 27 novembre

Conrad Electronic

0.4 kW

8.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 301.95^*

Siemens 3RA2220-1JD24-0BB4 3RA22201JD240BB4 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Code produit :1704752

Livraison le ven. 27 novembre

Conrad Electronic

0.4 kW

8.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 337.95^*

Siemens 3RA2220-1KB24-0BB4 3RA22201KB240BB4 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Code produit :1744461

Livraison le ven. 27 novembre

Conrad Electronic

5.5 kW

11.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 301.95^*

Siemens 3RA2220-1KD24-0BB4 3RA22201KD240BB4 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Code produit :1749446

Livraison le ven. 27 novembre

Conrad Electronic

5.5 kW

11.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 333.95^*

Siemens 3RA2220-4AB26-0BB4 3RA22204AB260BB4 Verbraucherabzweig Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Code produit :1744464

Livraison le ven. 27 novembre

Conrad Electronic

7.5 kW

15.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 379.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1744486 Siemens 3RA2220-4CH27-0BB4 3RA22204CH270BB4 Départ-moteur Puissance moteur à 400 V 11 kW 690 V Courant nominal 22 A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1744486 Siemens 3RA2220-4CH27-0BB4 3RA22204CH270BB4 Départ-moteur Puissance moteur à 400 V 11 kW 690 V Courant nominal 22 A

Description

Départ-moteur sans fusibles, inversion de marche CA 400 V, Taille S0 16...22 A 24 V CC borne à ressort pour systèmes de jeux de barre 60 mm (satisfait aussi au type de coordination 1) Type de coordination 2, Iq = 150 kA 1 contact à fermeture+1 contact à ouverture, (contacteur)
