Name: Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 Départ-moteur Puissance moteur à 400 V 15 kW 690 V Courant nominal 29 A
Brand: Siemens
SKU: 1742157
Availability: BackOrder

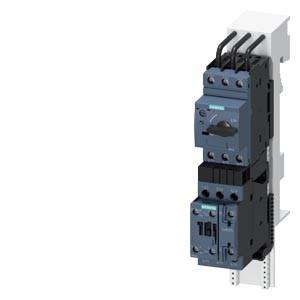

'Un disjoncteur électrique avec plusieurs connexions de câbles, monté verticalement sur un support métallique fixé à un mur.'

Image d'un armoire électrique ouverte à côté d'une fenêtre avec des gouttes de pluie. Vue intérieure d'une usine avec des machines en arrière-plan.

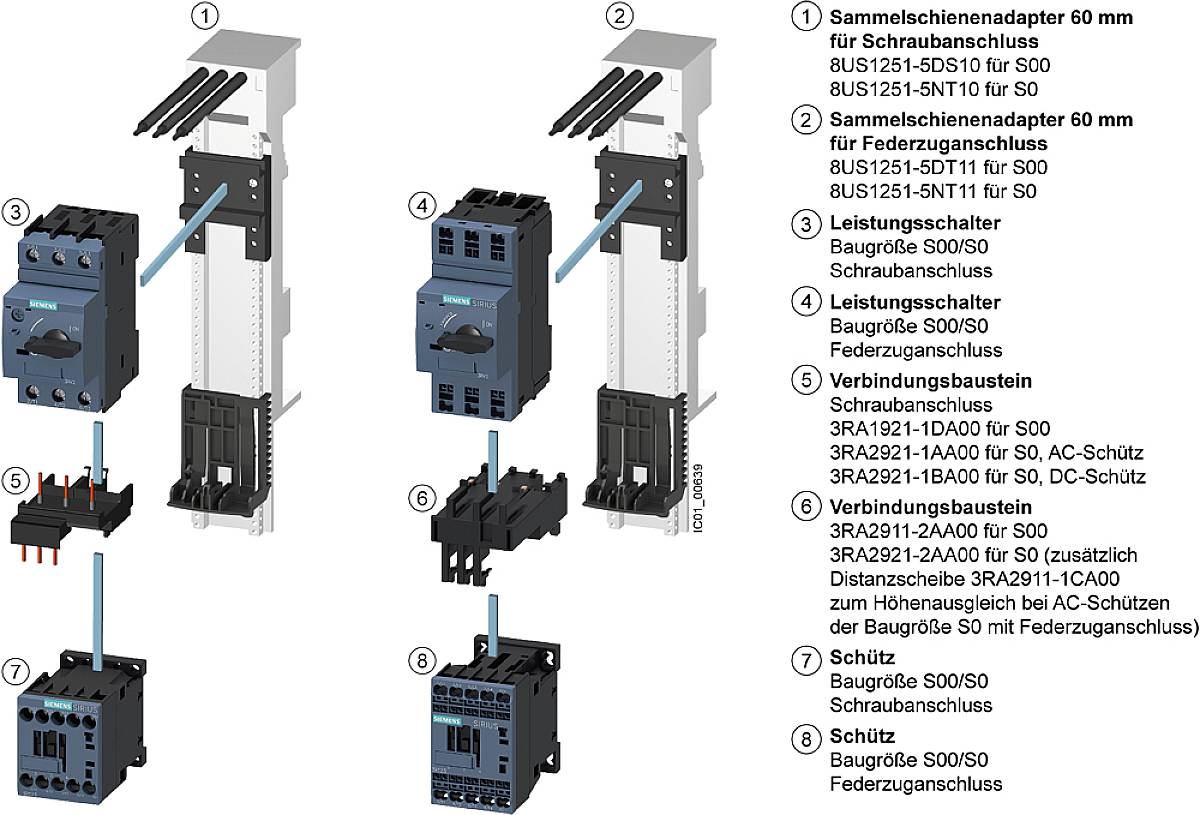

'Le graphique montre le manuel de montage des adaptateurs de rails et des disjoncteurs. Les composants étiquetés et leur séquence sont représentés.'

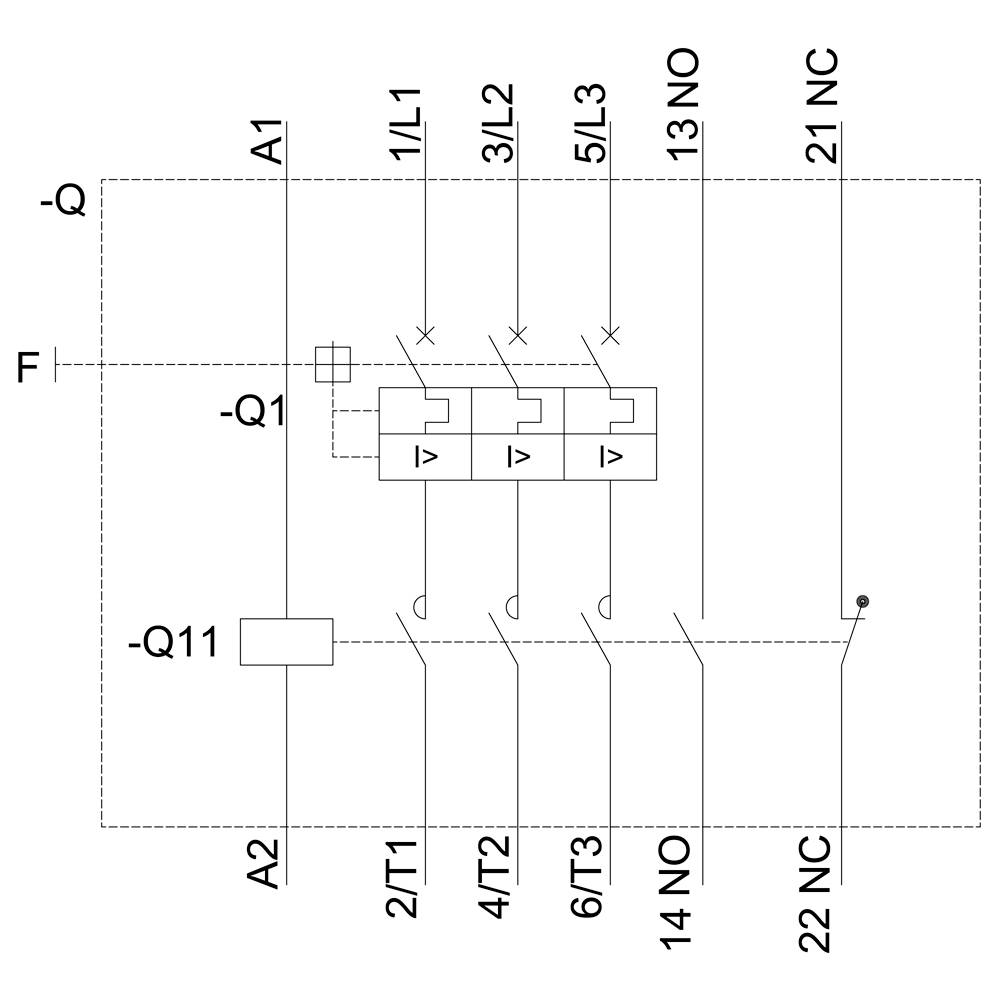

Schéma de câblage d'un système électrique avec plusieurs lignes et interrupteurs. Composants principaux : Q1, Q11, L1, L2, L3 ainsi que les bornes A1 et A2.

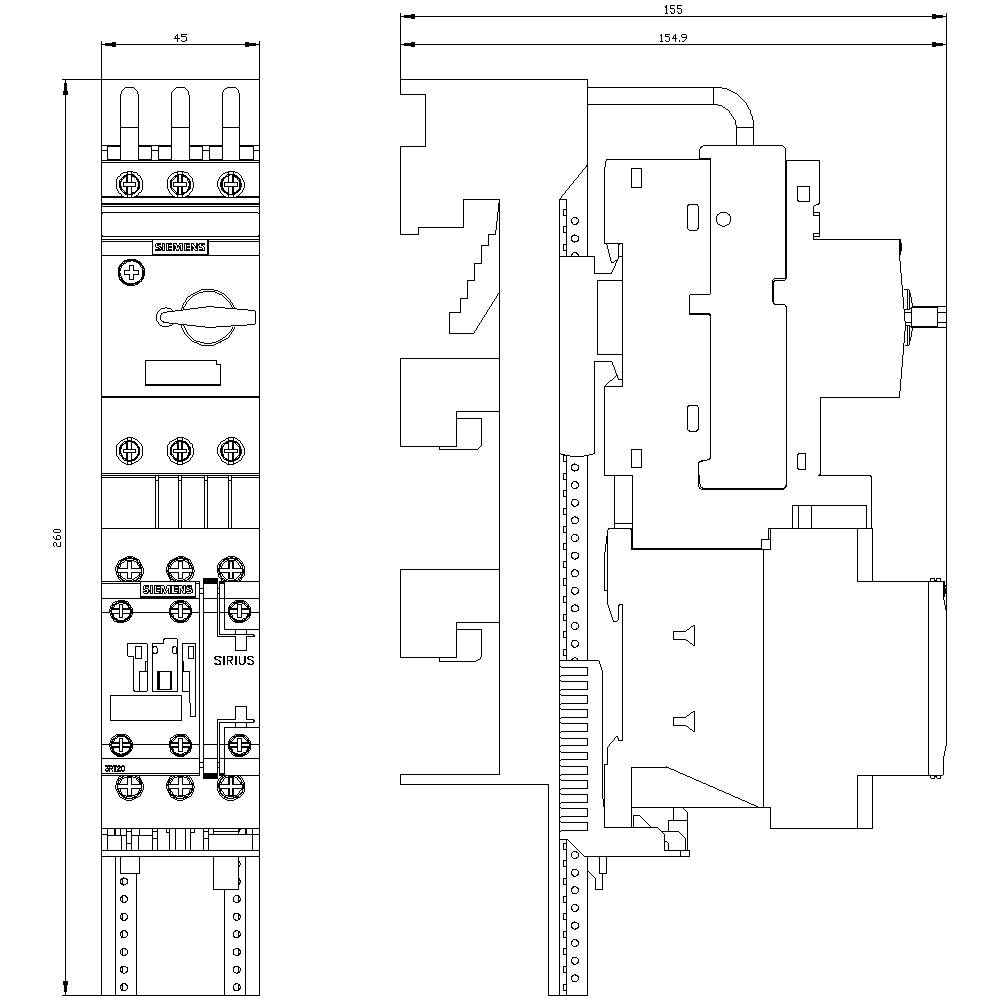

Dessin technique d'un appareil électrique de commutation avec indications dimensionnelles. Présente la vue de face et la vue latérale d'un élément de commutation.

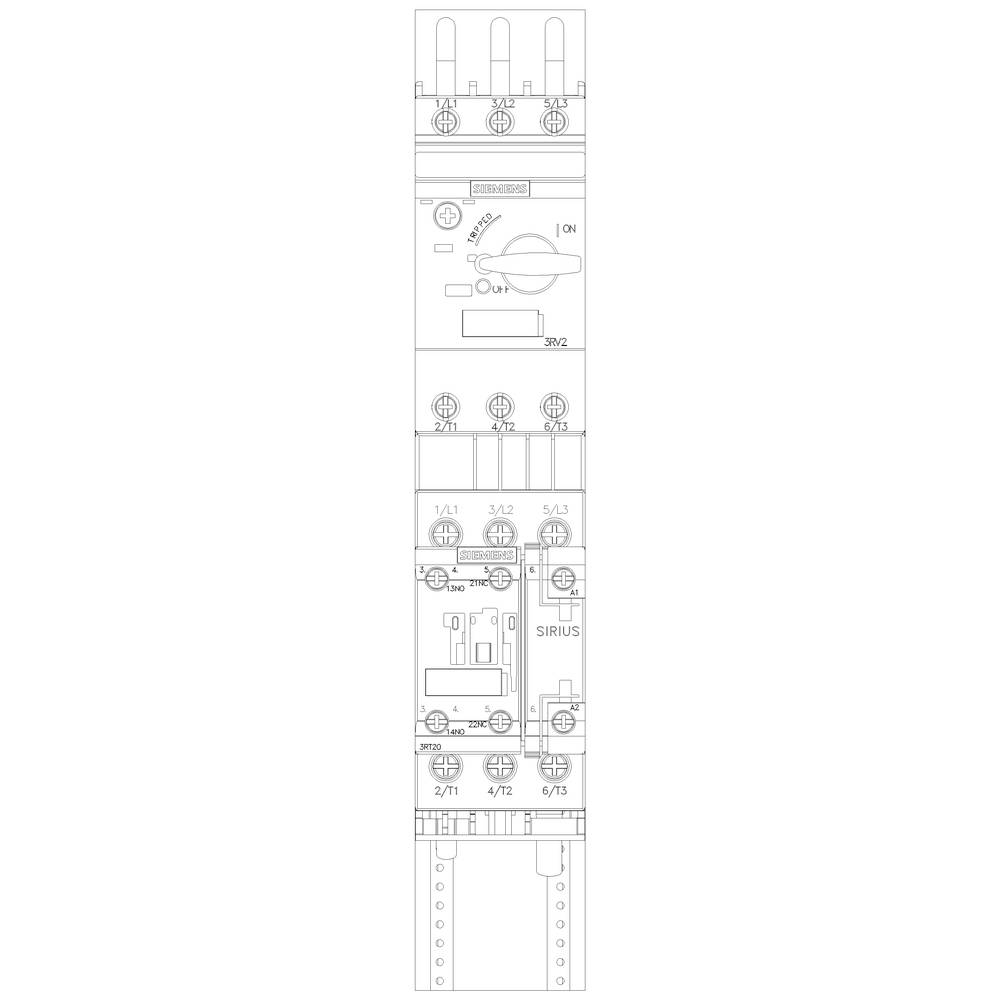

'Schéma électrique avec interrupteur de position, interrupteur en position 'ON'. Connexions aux bornes 1A1, 1A2, ainsi que 3L1, 5L2 et 1L1.'

1/6

Photo non contractuelle

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 387.95 / pièce(s))

CHF 387.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Indice de protection : IP20
Modèle de raccordement électrique : raccordement à vis
Taille de la branche de consommation : S0
Fréquence de fonctionnement : 50/60 Hz

Tension moteur: 690 V

Type de produit: Départ-moteur

Courant de raccordement: 29 A

Puissance moteur à 400 V: 15 kW

Tension nominale: 690 V

Modèle: Type de fixation : pour le montage sur le système de barre omnibus 60 mm

Référence fabricant: 3RA21204ED270AP0

Courant nominal: 29 A

Courant nominal - arrondi: 29 A

Type: 3RA2120-4ED27-0AP0

Puissance moteur à 230 V/400 V: 15 kW

Dim.: (l x H x P) 45 x 260 x 155 mm

Largeur: 45 mm

Hauteur: 260 mm

Profondeur: 155 mm

Température max.: +60 °C

Température min.: -20 °C

: 45

: 260 mm

: 155 mm

: FAUX

: 15 kW

: 1

: 29 A

: 0

: 27-32 A

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: 230-230 V

: IP20

: FAUX

: FAUX

: CLASS 10

: VRAI

: FAUX

: Screw connection

: Screw connection

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: AC

: Other

: 29 A

: 60 °C

: 150000

: 150000

: 50000

: Other

: Class 2

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Motorleistung bei 230 V/ 400 V

Motorleistung bei 400 V

Nennstrom - gerundet

Siemens 3RA2110-4AA18-1AP0 3RA21104AA181AP0 Verbraucherabzweig Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Code produit :1699353

Livraison le ven. 27 novembre

Conrad Electronic

7.5 kW

15.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 203.95^*

Siemens 3RA2110-4AD18-1AP0 3RA21104AD181AP0 Verbraucherabzweig Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Code produit :1699354

Livraison le ven. 27 novembre

Conrad Electronic

7.5 kW

15.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 255.95^*

Siemens 3RA2110-4AH18-1AP0 3RA21104AH181AP0 Verbraucherabzweig Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Code produit :1744667

Livraison le ven. 27 novembre

Conrad Electronic

7.5 kW

15.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 259.95^*

Siemens 3RA2120-1FA24-0AP0 3RA21201FA240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Code produit :1744668

Livraison le ven. 27 novembre

Conrad Electronic

1.5 kW

3.6 A

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

Siemens 3RA2120-1FD24-0AP0 3RA21201FD240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Code produit :1741797

Livraison le ven. 27 novembre

Conrad Electronic

1.5 kW

3.6 A

pièce(s)

Min.: 1

Multiples: 1

CHF 231.95^*

Siemens 3RA2120-1GA24-0AP0 3RA21201GA240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Code produit :1741805

Livraison le ven. 27 novembre

Conrad Electronic

2.2 kW

4.9 A

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

Siemens 3RA2120-1GD24-0AP0 3RA21201GD240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Code produit :1741815

Livraison le ven. 27 novembre

Conrad Electronic

2.2 kW

4.9 A

pièce(s)

Min.: 1

Multiples: 1

CHF 231.95^*

Siemens 3RA2120-1HA24-0AP0 3RA21201HA240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Code produit :1741817

Livraison le ven. 27 novembre

Conrad Electronic

3 kW

6.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

Siemens 3RA2120-1HD24-0AP0 3RA21201HD240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Code produit :1741818

Livraison le ven. 27 novembre

Conrad Electronic

3 kW

6.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 231.95^*

Siemens 3RA2120-1JA24-0AP0 3RA21201JA240AP0 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Code produit :1741820

Livraison le ven. 27 novembre

Conrad Electronic

0.4 kW

8.5 A

pièce(s)

Min.: 1

Multiples: 1

CHF 199.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1742157 Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 Départ-moteur Puissance moteur à 400 V 15 kW 690 V Courant nominal 29 A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1742157 Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 Départ-moteur Puissance moteur à 400 V 15 kW 690 V Courant nominal 29 A

Description

Départ-moteur sans fusibles, Démarrage direct CA 400 V, Taille S0 27,0...32,0 A 230 V CA borne à vis pour systèmes de jeux de barre 60 mm (satisfait aussi au type de coordination 1) Type de coordination 2, Iq = 150 kA 1 contact à fermeture+1 contact à ouverture, (contacteur)
