Name: Schneider Electric Servomoteur BSH0401P26A2A BSH0401P26A2A 0.21 Nm Diamètre de l'arbre: 8 mm
Brand: Schneider Electric
SKU: 3756414
Availability: BackOrder

Schneider Electric Servomoteur BSH0401P26A2A BSH0401P26A2A 0.21 Nm Diamètre de l'arbre: 8 mm-0

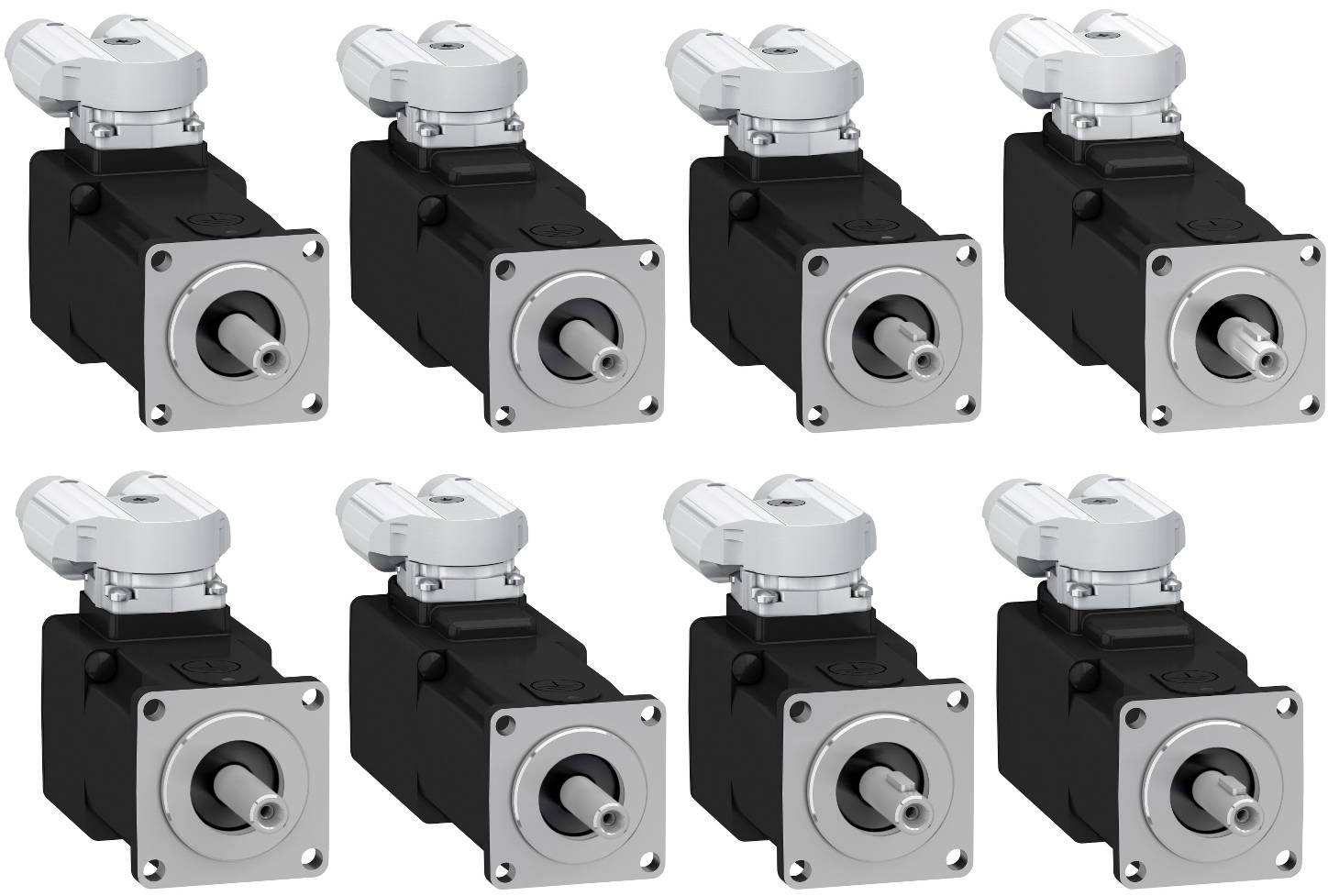

Schneider Electric Servomoteur BSH0401P26A2A BSH0401P26A2A 0.21 Nm Diamètre de l'arbre: 8 mm-1

1/2

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 1'039.95 / pièce(s))

CHF 1'224.95

-15 %

CHF 1'039.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 100.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Rapport de couple de démarrage : 0
Courant de démarrage : 0
Nombre de phases : 3
Exécution Fin de vague: Autre
Forme : Autre
Cycle de charge : Autre
Fréquence assignée : 50/-60 Hz
Tension de mesure : 400 V
Température de fonctionnement : 0-20 °C
Convient pour la régulation de la fréquence : Non
Sécurité intrinsèque (IS) : sans
Classe d'isolement selon CEI: Autres
Couple de basculement : 0
Méthode de refroidissement : Autre
Palier : Autre
Protection contre la condensation : non
Avec résistance à la coefficacité thermique positive (PTC): Non
Avec détecteur de thermomètre à résistance (RTD) : non
Classe d'efficacité énergétique du moteur: Autres
Type de tension : AC
Imperméabilisation sous pression sous vide (IPC): Autres
Matériau du boîtier: Autre
Capacité de surcharge : Non

Type de produit: Servomoteur

Angle: 90°

Ø arbre: 8 mm

Dimensions de la bride: 40 mm

Couple de serrage: 0.21 Nm

Diam. arbres: 8 mm

Référence fabricant: BSH0401P26A2A

Type: BSH0401P26A2A

Phases: 3

Puissance nominale: 170 W

: IP65

Température ambiante max.: 20 °C

Température ambiante min.: 0 °C

Modèle: Moteur synchrone à courant triphasé

Nombre de pôles: 10

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 3756414 Schneider Electric Servomoteur BSH0401P26A2A BSH0401P26A2A 0.21 Nm Diamètre de l'arbre: 8 mm

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3756414 Schneider Electric Servomoteur BSH0401P26A2A BSH0401P26A2A 0.21 Nm Diamètre de l'arbre: 8 mm

Description

Servomoteur BSH de la série Lexium 32-servo-entraînements. Cette série BSH de servomoteurs AC triphasés présente un faible moment d'inertie du rotor, ce qui permet une grande capacité d'accélération pour une application dynamique. Grâce à la technologie d'enroulement, il en résulte une densité de puissance plus élevée dans une version compacte. Ce servo a un moment d'arrêt nominal continu de 0,21 Nm et atteint un couple de pointe de 0,75 Nm. Sa vitesse nominale est jusqu'à 9000 tr/min en fonction de la tension d'alimentation. Il en résulte une puissance nominale dépendante de la tension allant jusqu'à 170 W. L'encodeur intégré est exécuté en mode mono-tour à 16 périodes/tour (16x1024) comme SinCos Hiperface. Le raccordement électrique se fait via des connecteurs 2x Y-TEC, coudé à 90° et pivotant. Pour la fixation, la bride moteur est de 40 mm. L'arbre d'entraînement a un diamètre de 8 mm. L'extrémité de l'arbre est lisse et conforme à l'indice de protection IP65. Le boîtier du moteur est conforme à l'indice de protection IP65. Il n'y a pas de frein d'arrêt. Pour le fonctionnement du moteur synchrone, il est recommandé d'utiliser les servo-amplificateurs de la série LXM32 Lexium. Pour soutenir vos objectifs de développement durable, des informations détaillées sur le contenu des matériaux, l'impact environnemental et l'économie circulaire sont fournies.

Ce texte a été traduit par une machine.
