Schlegel SWALI_C005 SWALI_C005 Bouton sélecteur avec élément LED manuel, commutateur rotatif 1 pc(s)

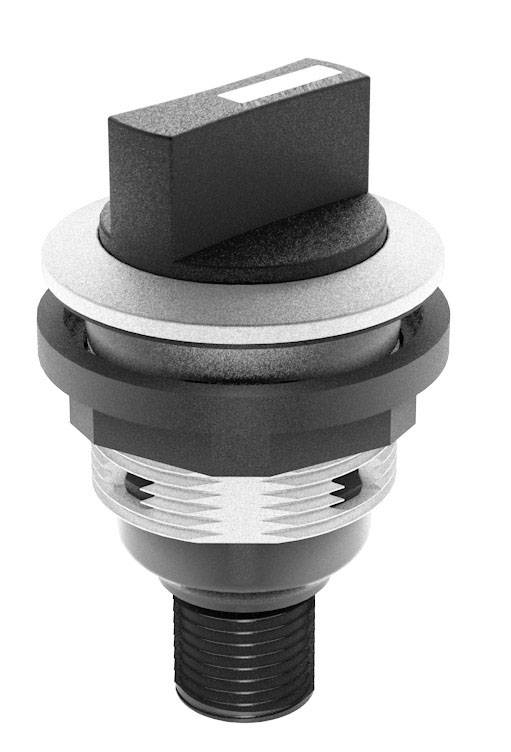

Bouton de montage à base ronde et poignée rectangulaire, adapté aux machines ou aux applications industrielles.

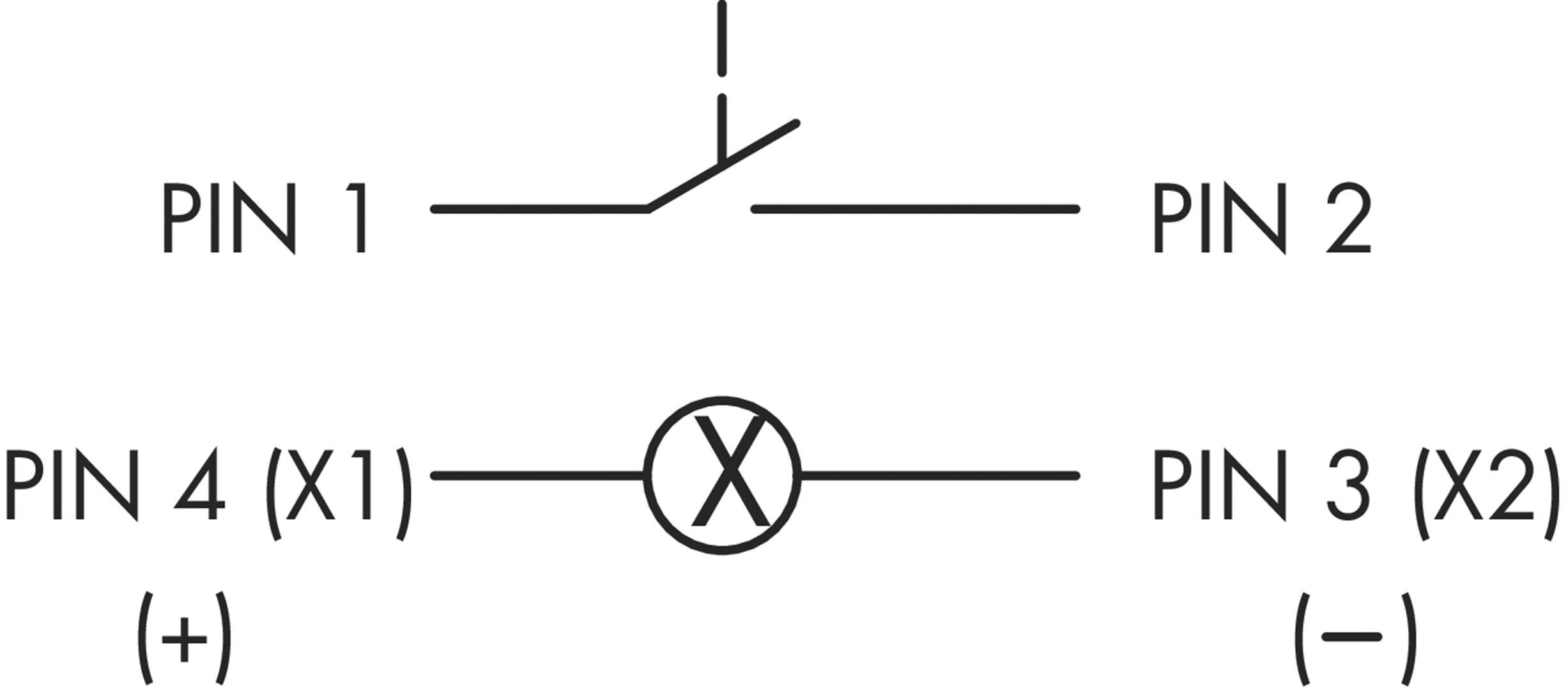

Symbole de commutation pour un bouton-poussoir lumineux : en haut, interrupteur entre la PIN 1 et la PIN 2 ; en bas, lampe entre la PIN 4 (+) et la PIN 3 (−).

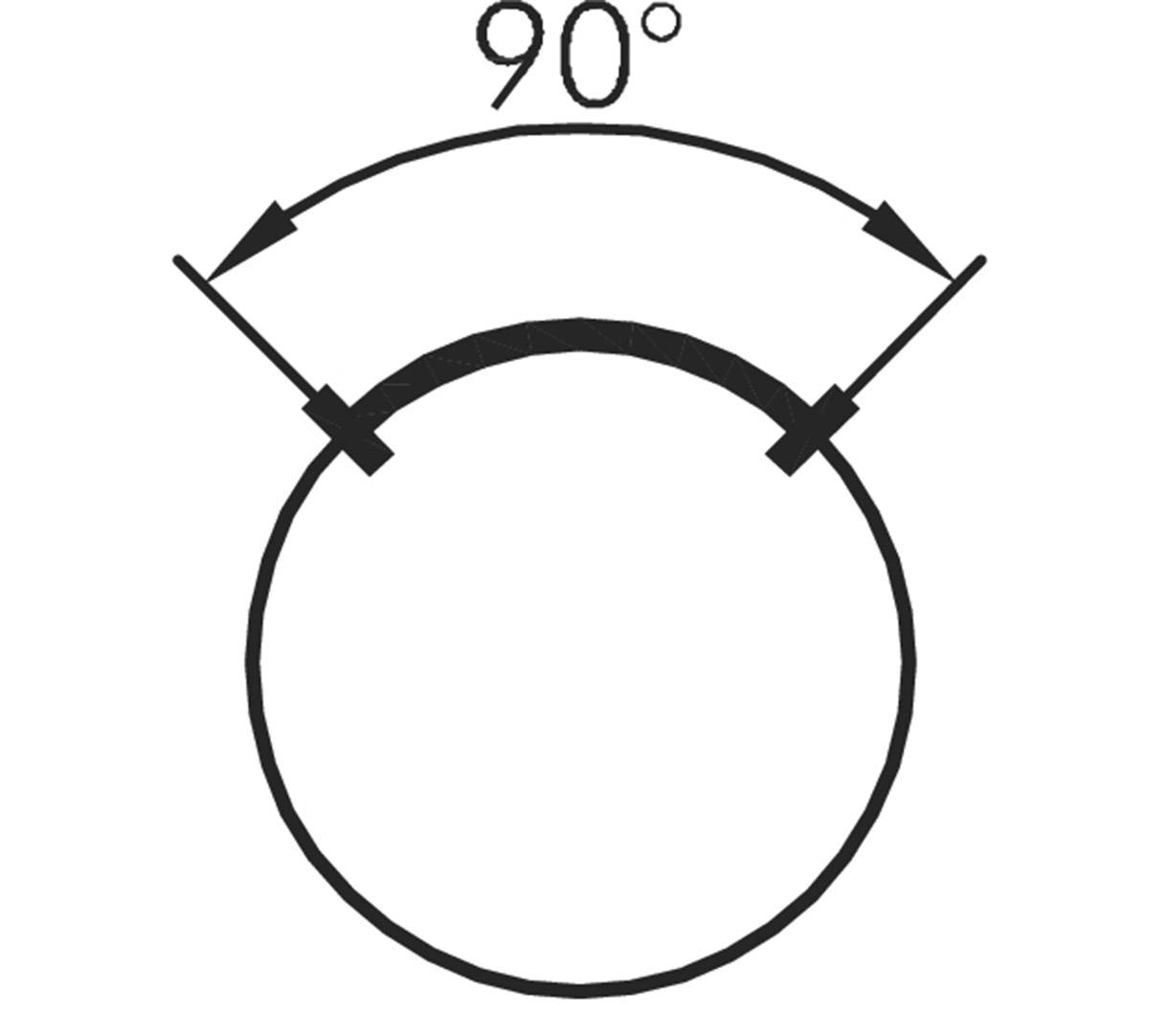

Un cercle avec un arc marqué couvrant 90 degrés. Les flèches indiquent la longueur de l'arc.

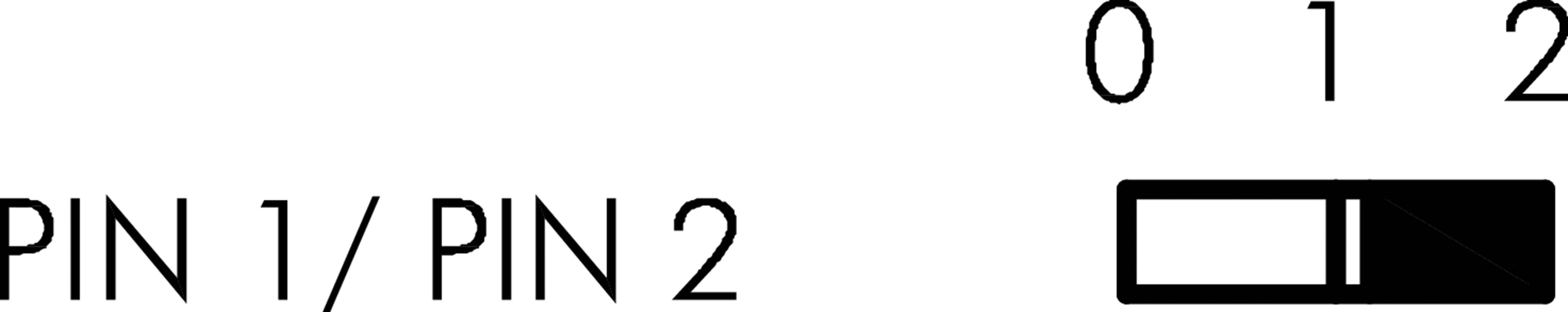

Représentation d'un interrupteur avec les chiffres '0', '1', '2'. La position '1' est activée. Texte 'PIN 1/PIN 2' à côté.

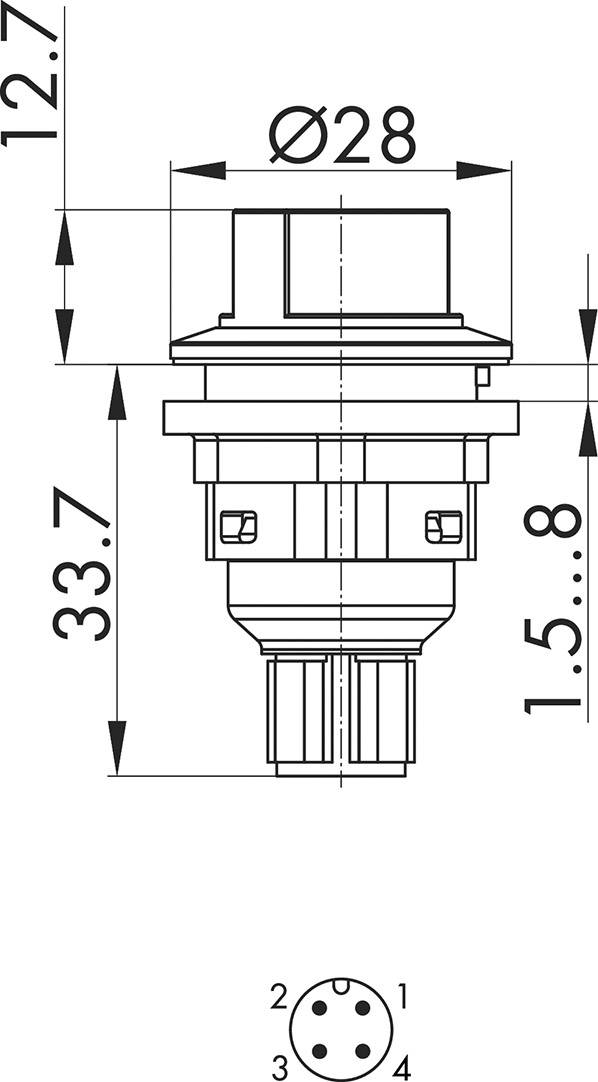

Vue de dessus d'un interrupteur cylindrique avec dimensions : diamètre 28 mm, hauteur 33,7 mm. Connexion inférieure montrant la disposition des broches.
1/5
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Bientôt disponible
Nombre
Total (CHF 45.95 / pièce(s))
CHF 45.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

« touche d'option Schlegel SWALI_C005 1 pcs »

Notre service pour vous

Caractéristiques techniques

  • Classe de protection : II (isolation de protection)
  • Éclairage : oui
  • Inscriptible : non
  • Cadre avant : couleur argent
  • Forme : ronde
  • Douille de lampe : aucune LED blanche 3 mm intégrée
Type de produit

Bouton sélecteur

Spécificités

avec élément LED

Type d'éclairage

LED

Type

LED

Type d'actionnement

manuel

commutateur rotatif

Couleur d'éclairage

blanc

Motif d'impression

sans inscription

Connexion

connecteur mâle M12

Fonctions

à accrochage

Type de contact

1 NO (T)

Durée de vie mécanique

30000

Durée de vie électrique

30000

Ø de montage

22.3 mm

IP65

IP67

Température min.

-25 °C

Température max.

+70 °C

Tension de commutation

50 V DC/AC

Courant de commutation (max.)

4 A

Longueur

46.4 mm

Largeur

28 mm

Hauteur

28 mm

Convient pour

Série : SHORTRON ® connect

Contenu

1 pc(s)

Dim.

(L x l x H) 46.4 x 28 x 28 mm

Conforme à la norme RoHS

oui

Type

SWALI_C005
