Name: Schlegel SVATLRYI_C005 SVATLRYI_C005 Bouton-poussoir illuminable manuel, 1 bouton 1 pc(s)
Brand: Schlegel
SKU: 2238488
Availability: BackOrder

Bouchon de vidange métallique uniforme, de forme cylindrique, couleurs grise et argentée.

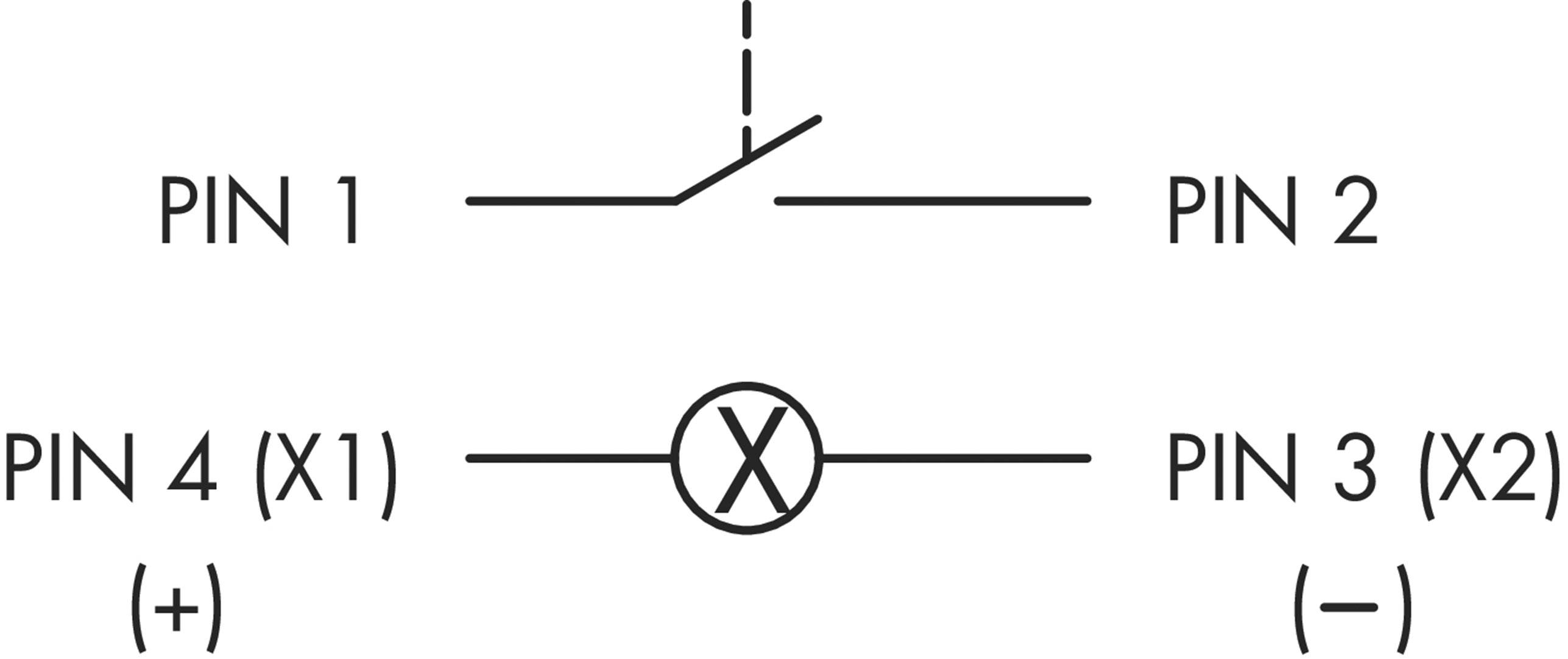

Symbole de commutation d'un relais à quatre bornes : PIN 1 et PIN 2 comme commutateurs, PIN 3 (X2) négatif, PIN 4 (X1) positif.

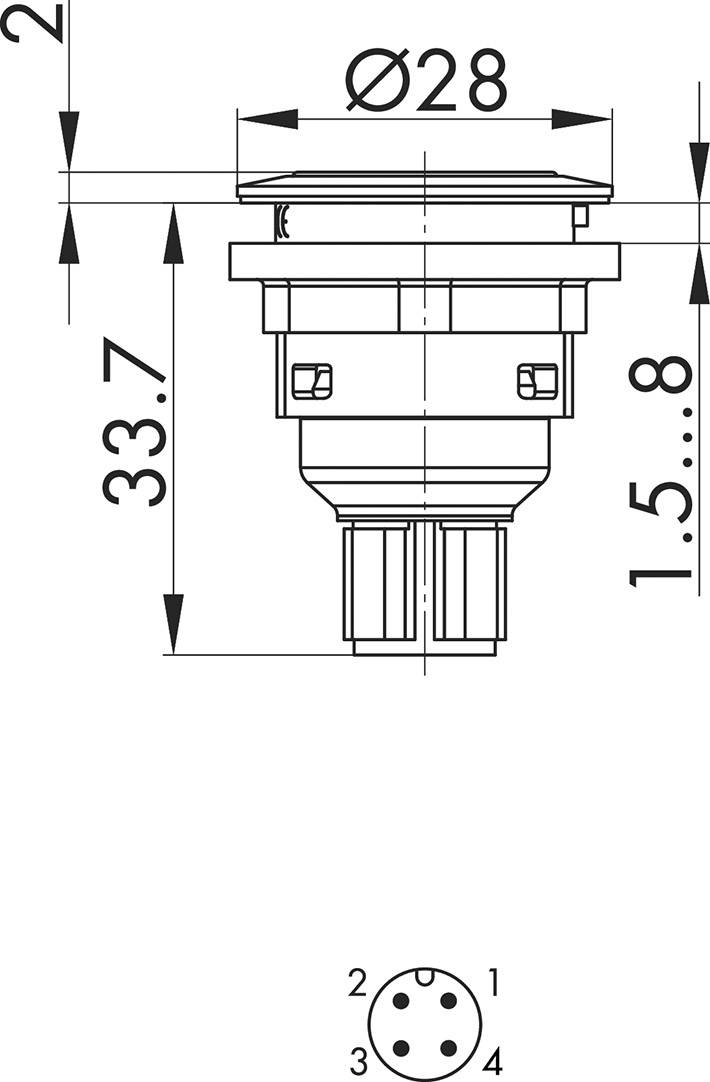

Dessin technique d'un connecteur cylindrique. Dimensions : diamètre 28 mm, hauteur 33,7 mm. Disposition des broches illustrée ci-dessous.

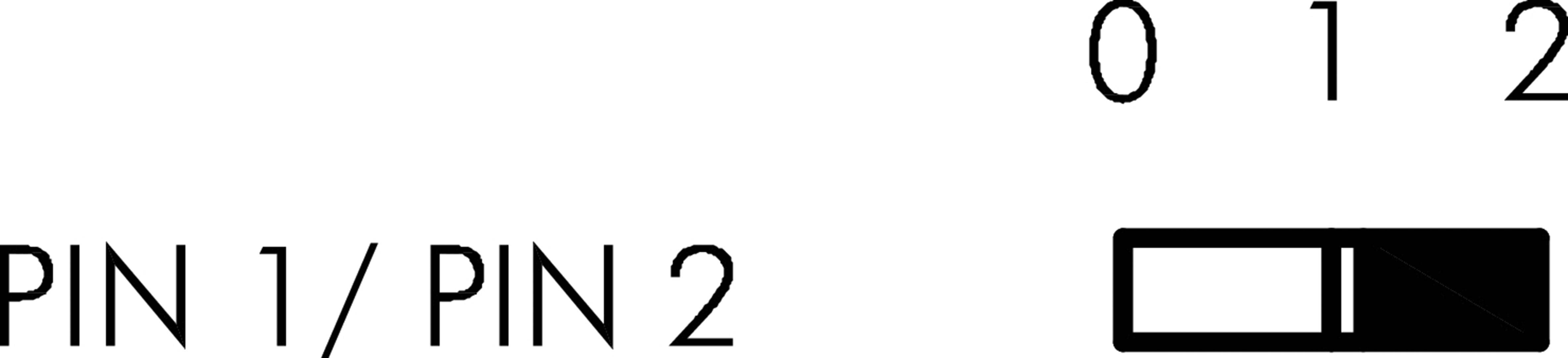

Options 'PIN 1' et 'PIN 2' avec curseur en position 1.

1/4

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 53.95 / pièce(s))

CHF 53.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

« bouton-poussoir Schlegel SVATLRYI_C005 1 pcs »

Notre service pour vous

Caractéristiques techniques

Classe de protection : II (isolation de protection)
Levée hydraulique : 2,3 mm
Éclairage : oui
Inscriptible : non
Cadre avant : acier inoxydable, brillant
Forme : ronde
Anneau lumineux : jaune

Type de produit: Bouton-poussoir

Spécificités: illuminable

Type d'éclairage: éclairage en cercle

Type: LED

Type d'actionnement: manuel
1 bouton

Couleur d'éclairage: jaune

Connexion: connecteur mâle M12

Fonctions: à rappel

Type de contact: 1 NO (T)

Durée de vie mécanique: 1 000 000

Durée de vie électrique: 1 000 000

Ø de montage: 22.3 mm

: IP65
IP67

Température min.: -25 °C

Température max.: +70 °C

Tension de commutation: 50 V DC/AC

Courant de commutation (max.): 4 A

Longueur: 35.7 mm

Largeur: 28 mm

Hauteur: 28 mm

Convient pour: Série : SHORTRON ® connect

Contenu: 1 pc(s)

Dim.: (L x l x H) 35.7 x 28 x 28 mm

Conforme à la norme RoHS: oui

Type: SVATLRYI_C005
