Schlegel SVATII_C009 SVATII_C009 Bouton-poussoir marquable manuel, 1 bouton 2 pc(s)

Un projecteur de plafond LED rond et robuste dans un boîtier noir avec bordure argentée. Adapté pour une utilisation en extérieur.

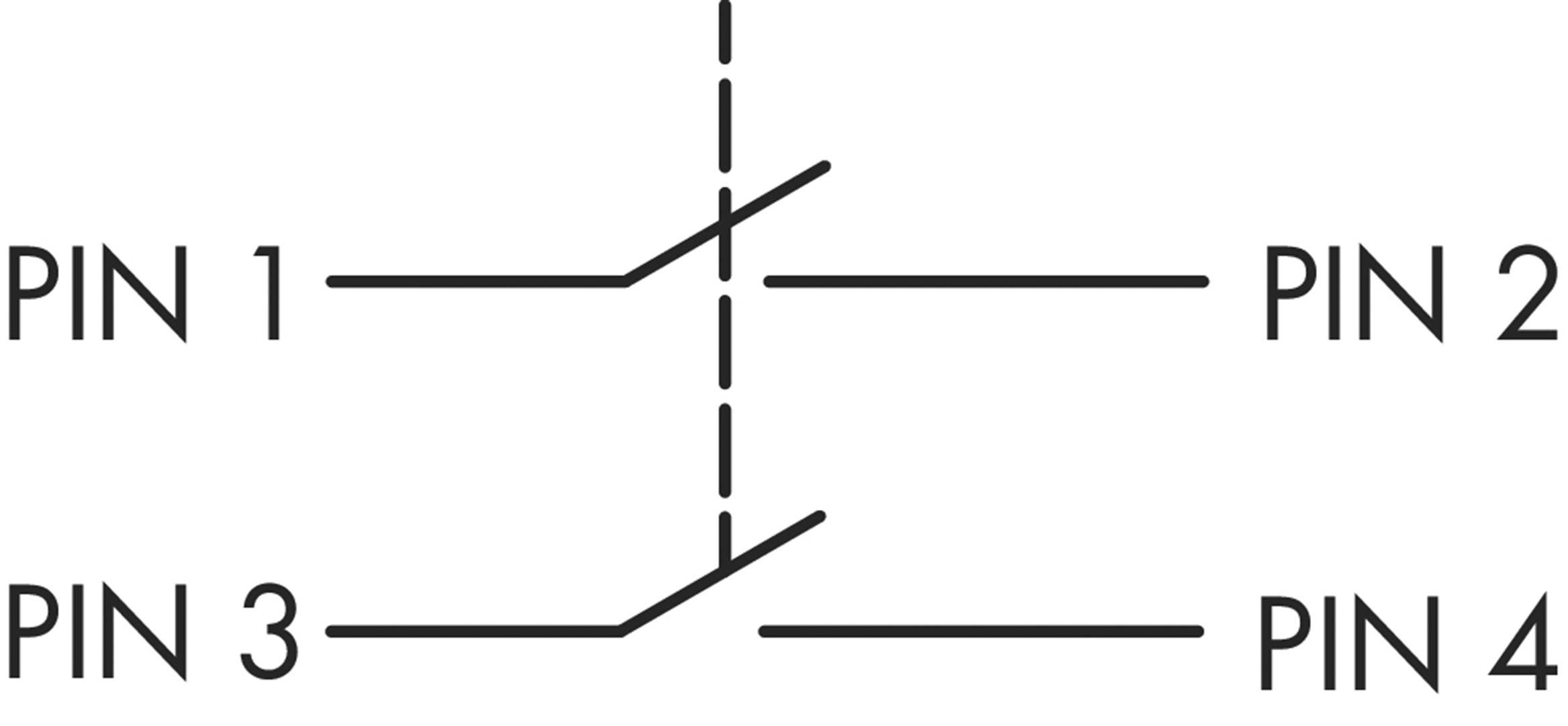

Diagramme d'un commutateur bipolaire : PIN 1 connectée à PIN 2, PIN 3 connectée à PIN 4. Commute entre deux circuits électriques.

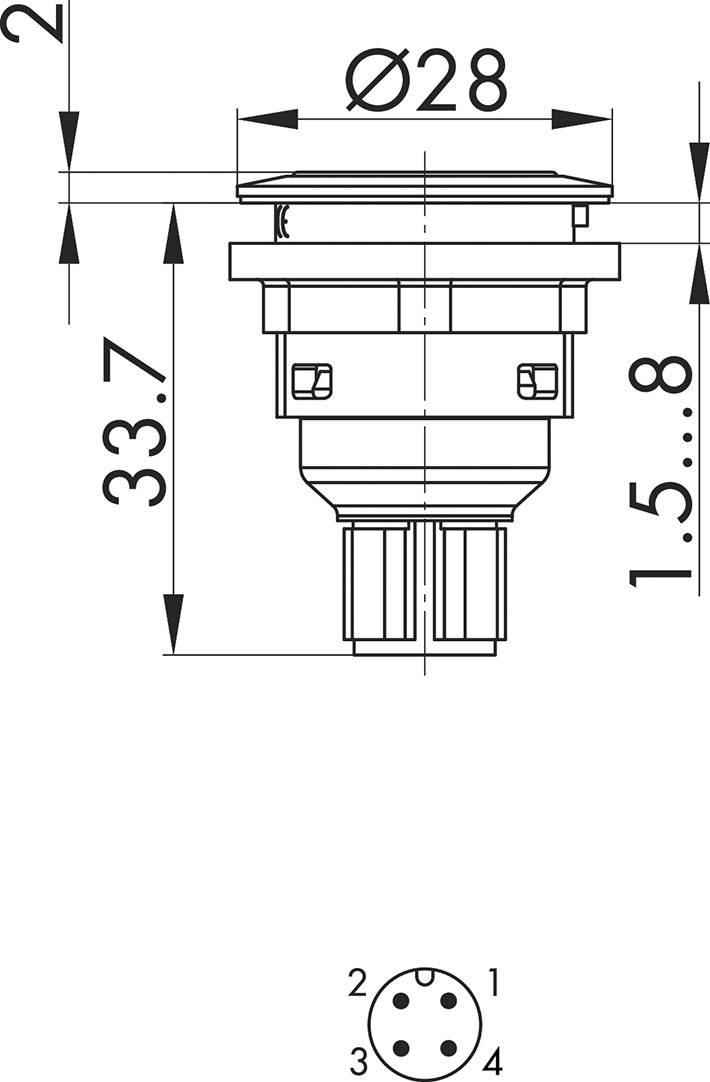

Dessin technique d'un interrupteur rond, Ø28 mm, hauteur 33,7 mm, avec brochage en bas : numéroté 1, 2, 3, 4.

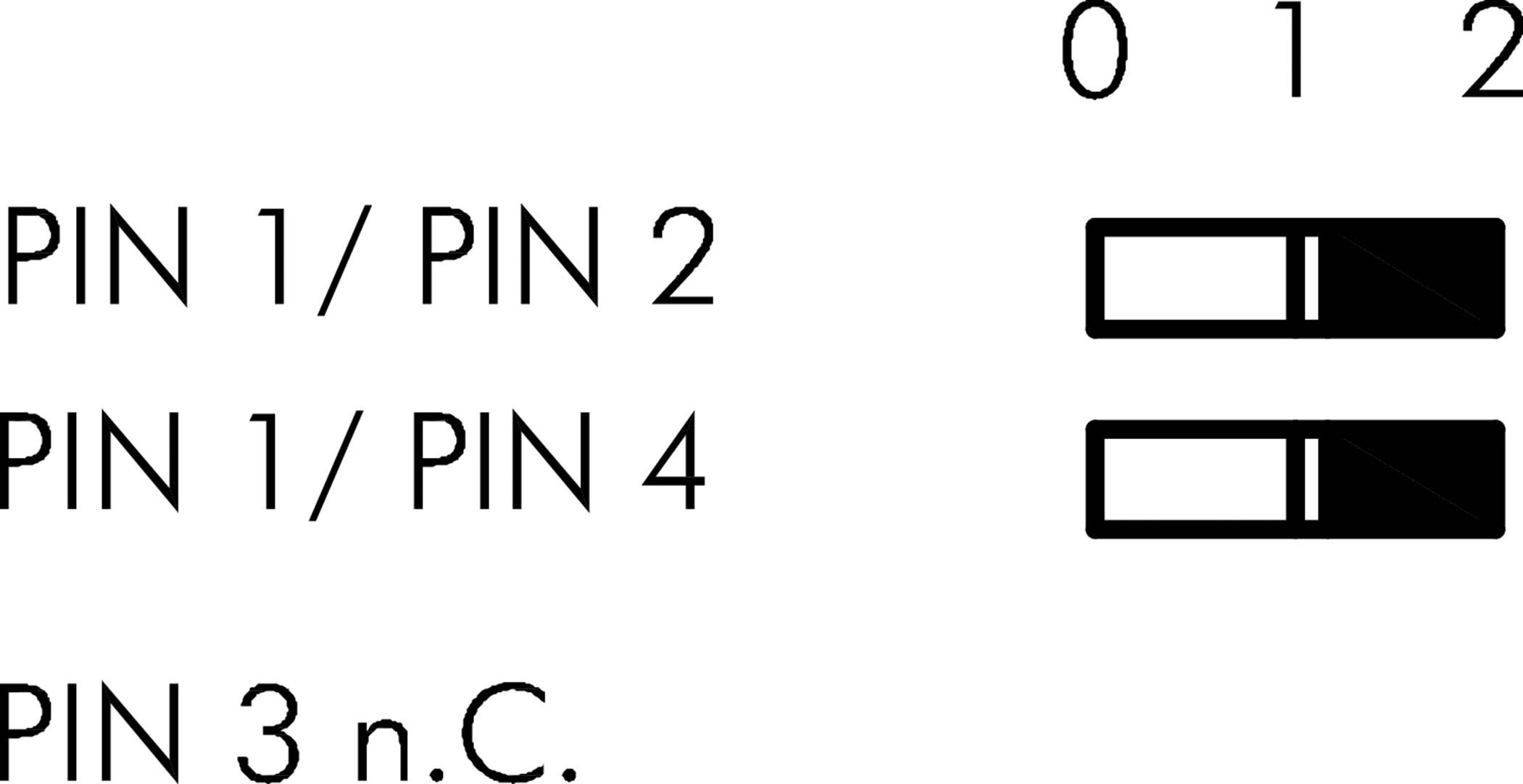

« PIN 1/PIN 2 » et « PIN 1/PIN 4 » montrent des barres en position « 1 », « PIN 3 n.C. » sans barre. Liste des connexions avec les positions 0, 1, 2.
1/4
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Bientôt disponible
Nombre (taille du paquet 2 pc(s))
Total (CHF 81.95 / pièce(s))
CHF 81.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

« bouton-poussoir Schlegel SVATII_C009 2 pcs »

Notre service pour vous

Caractéristiques techniques

  • Classe de protection : II (isolation de protection)
  • Levée hydraulique : 2,3 mm
  • ECLAIRAGE : non
  • Inscriptible : oui
  • Cadre avant : acier inoxydable, brillant
  • Forme : ronde
Type de produit

Bouton-poussoir

Spécificités

marquable

Type d'éclairage

sans

Type d'actionnement

manuel

1 bouton

Connexion

connecteur mâle M12

Fonctions

à rappel

Type de contact

2 NO (T)

Durée de vie mécanique

1 000 000

Durée de vie électrique

1 000 000

Ø de montage

22.3 mm

IP65

IP67

Température min.

-25 °C

Température max.

+70 °C

Tension de commutation

50 V DC/AC

Courant de commutation (max.)

4 A

Longueur

35.7 mm

Largeur

28 mm

Hauteur

28 mm

Convient pour

Série : SHORTRON ® connect

Contenu

2 pc(s)

Dim.

(L x l x H) 35.7 x 28 x 28 mm

Conforme à la norme RoHS

oui

Type

SVATII_C009
