Name: Schlegel SVASTBII_C009 SVASTBII_C009 Bouton sélecteur avec interrupteur rotatif, brillant, collerette métal manuel, comm
Brand: Schlegel
SKU: 2238612
Availability: BackOrder

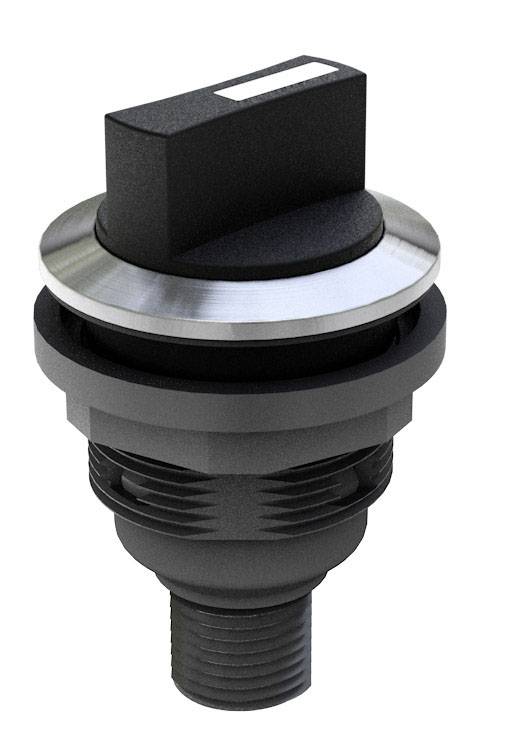

Commutateur électronique à poignée noire et bague métallique, utilisé pour commander des appareils ou des systèmes.

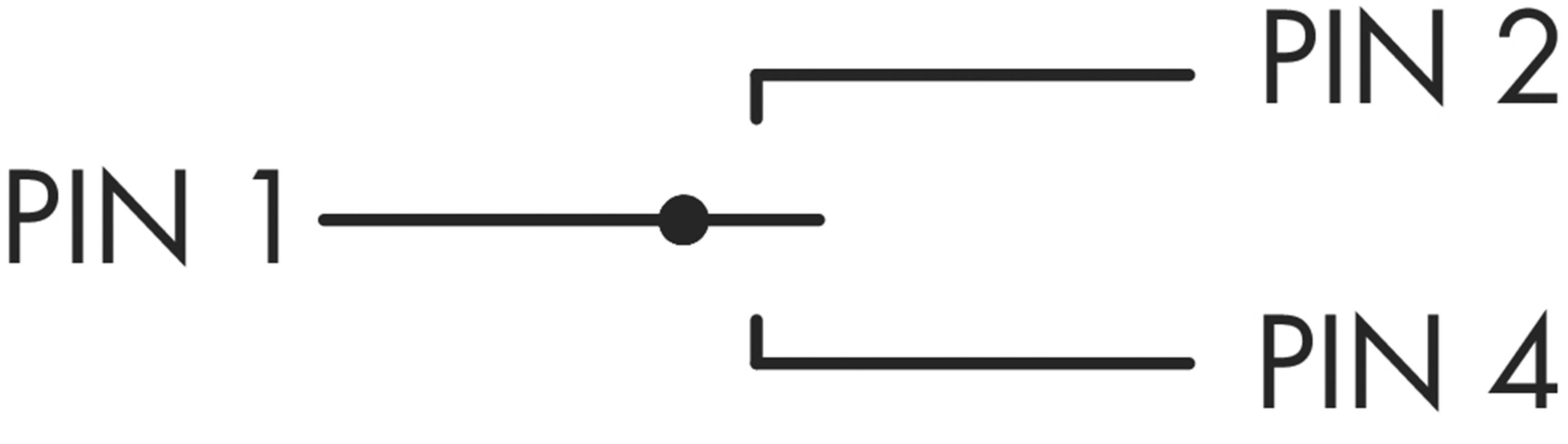

Représentation schématique d'un commutateur bipolaire : PIN 1 connecté à PIN 2 ou PIN 4. Contact principal sur PIN 1.

Schéma de connexion d'un contact de commutation : La BROCHE 1 est connectée à un interrupteur de contact, les BROCHES 2 et 4 sont commutées par celui-ci.

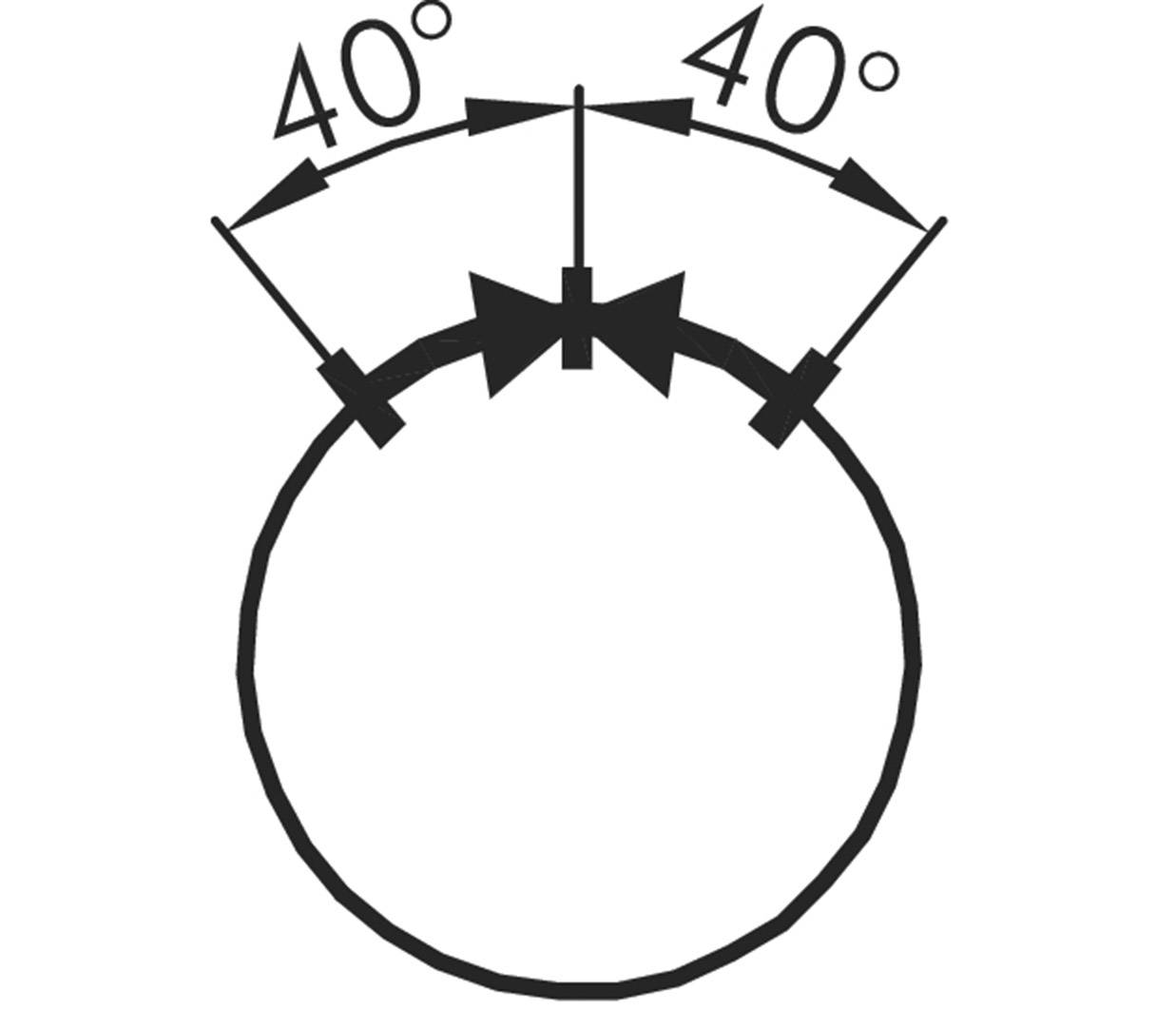

Le diagramme montre deux angles égaux de 40 degrés partant du centre d'un cercle. Il illustre la symétrie.

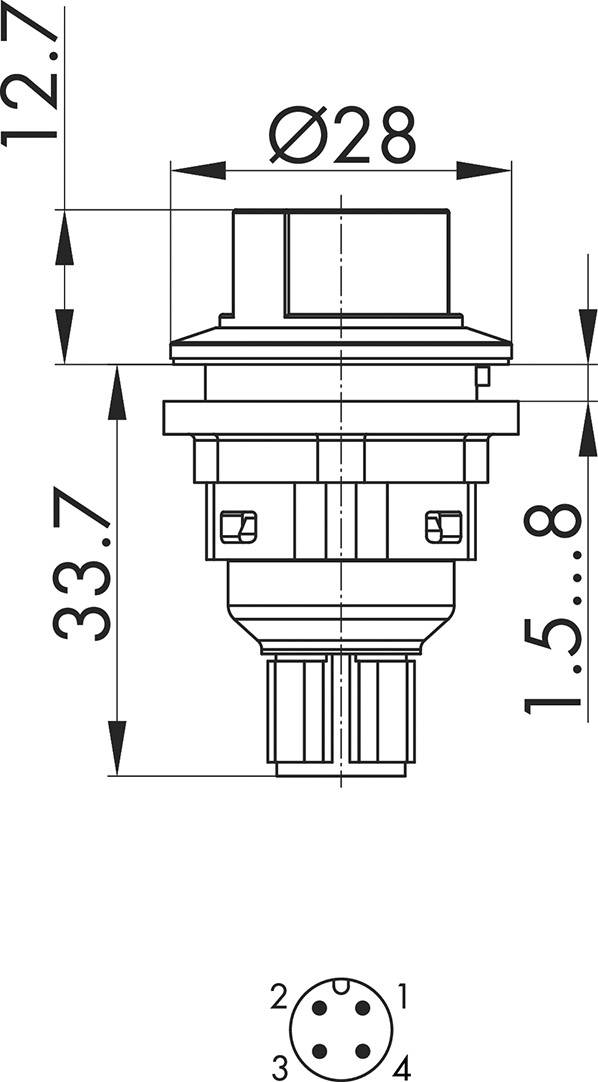

Dessin technique d'un interrupteur rond de 28 mm de diamètre et de 33,7 mm de profondeur. Comprend une vue de connexion avec numéros de broches.

Le diagramme montre trois broches audio et leurs affectations : PIN 1/2 et 1/4 comme leviers, PIN 3 non utilisée. Côtés : Gauche (L), Milieu (M), Droite (D).

1/6

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 47.95 / pièce(s))

CHF 47.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

« touche d'option Schlegel SVASTBII_C009 1 pièce »

Notre service pour vous

Caractéristiques techniques

Classe de protection : II (isolation de protection)
ECLAIRAGE : non
Inscriptible : non
Cadre avant : acier inoxydable, brillant
Forme : ronde

Type de produit: Bouton sélecteur

Spécificités: avec interrupteur rotatif
brillant
collerette métal

Type d'éclairage: sans

Type d'actionnement: manuel
commutateur rotatif

Connexion: connecteur mâle M12

Fonctions: à rappel

Type de contact: 2 NO (T)

Durée de vie mécanique: 1 000 000

Durée de vie électrique: 1 000 000

Ø de montage: 22.3 mm

: IP65
IP67

Température min.: -25 °C

Température max.: +70 °C

Tension de commutation: 50 V DC/AC

Courant de commutation (max.): 4 A

Longueur: 46.4 mm

Largeur: 28 mm

Hauteur: 28 mm

Convient pour: Série : SHORTRON ® connect

Contenu: 1 pc(s)

Dim.: (L x l x H) 46.4 x 28 x 28 mm

Conforme à la norme RoHS: oui

Type: SVASTBII_C009
