Name: Schlegel SVASTAOI_C008 SVASTAOI_C008 Bouton sélecteur collerette métal manuel, commutateur rotatif 1 pc(s) Piece
Brand: Schlegel
SKU: 2238618
Availability: BackOrder

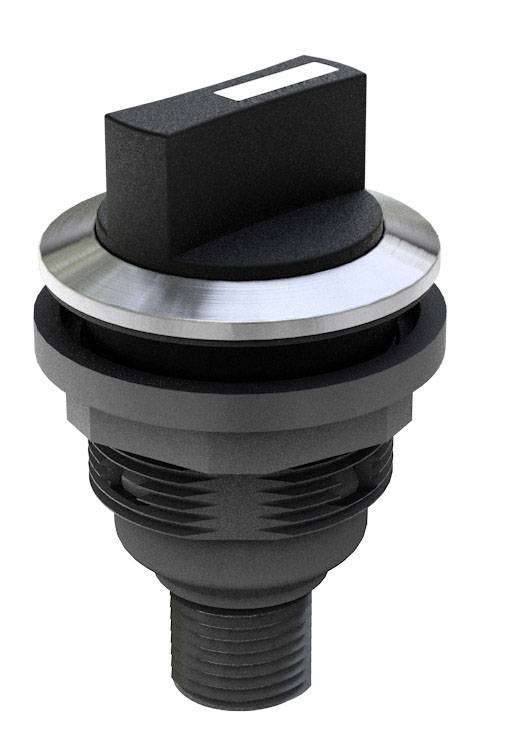

Interrupteur à bouton-poussoir noir avec bordure métallique, adapté aux applications industrielles. Design compact, forme circulaire.

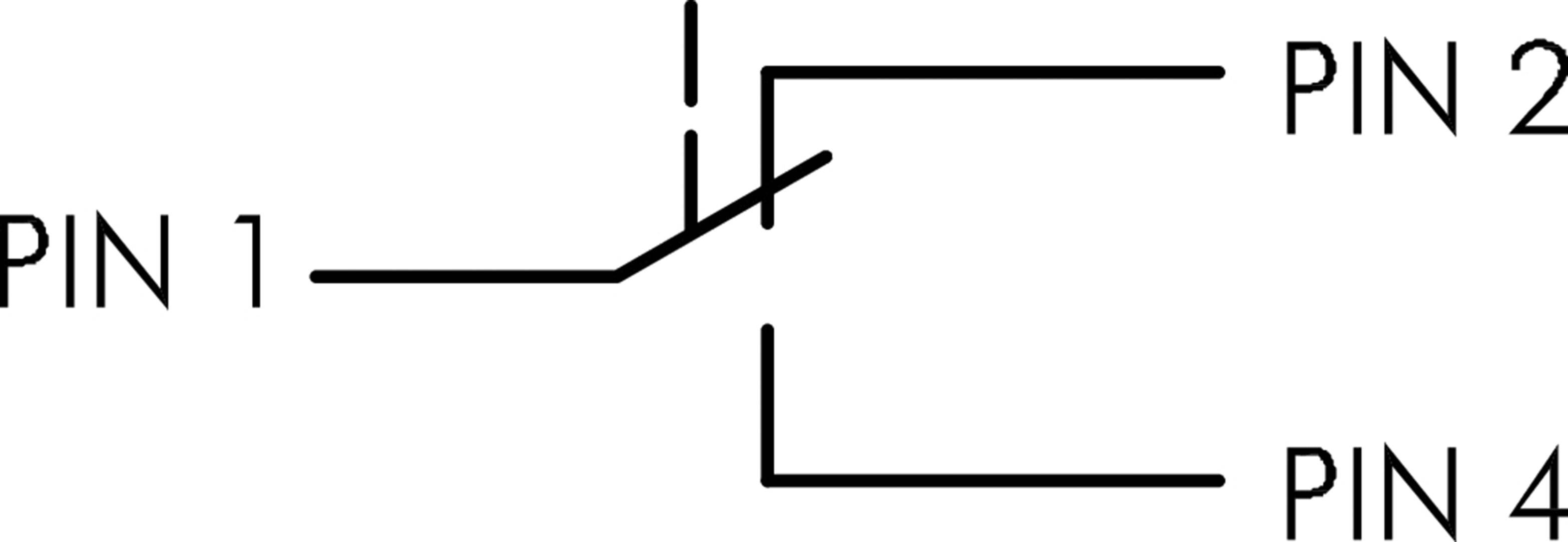

« PIN 1 » est connecté à « PIN 2 » et « PIN 4 ».

Schéma de câblage d'un commutateur avec la broche 1 comme contact commun, qui commute entre les broches 2 et 4.

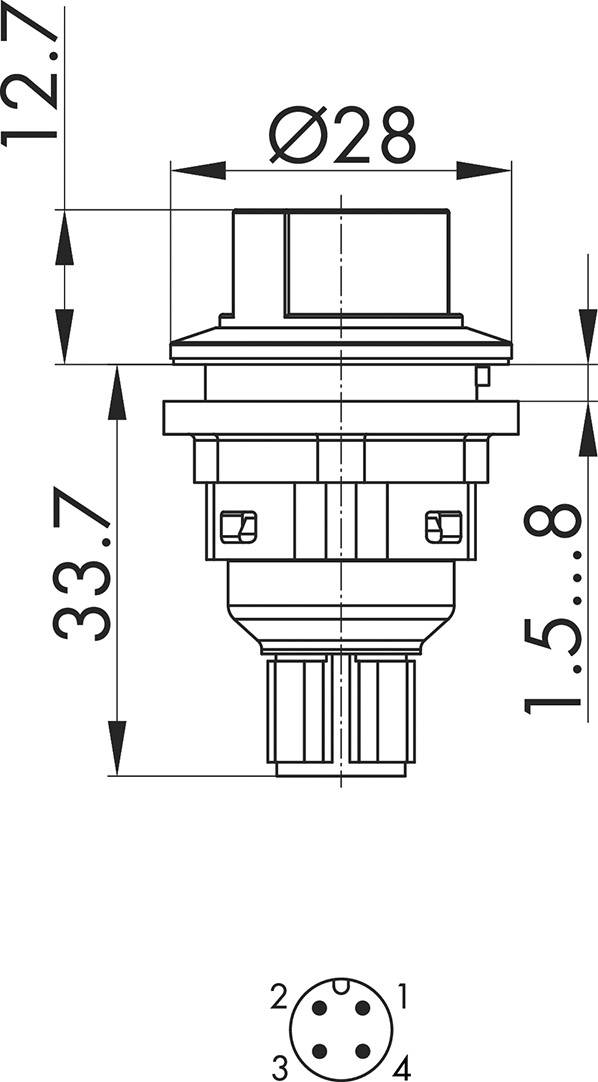

Dessin technique d'un composant circulaire avec les dimensions : diamètre 28 mm, hauteur 33,7 mm, et autres détails. Vue de dessus en dessous.

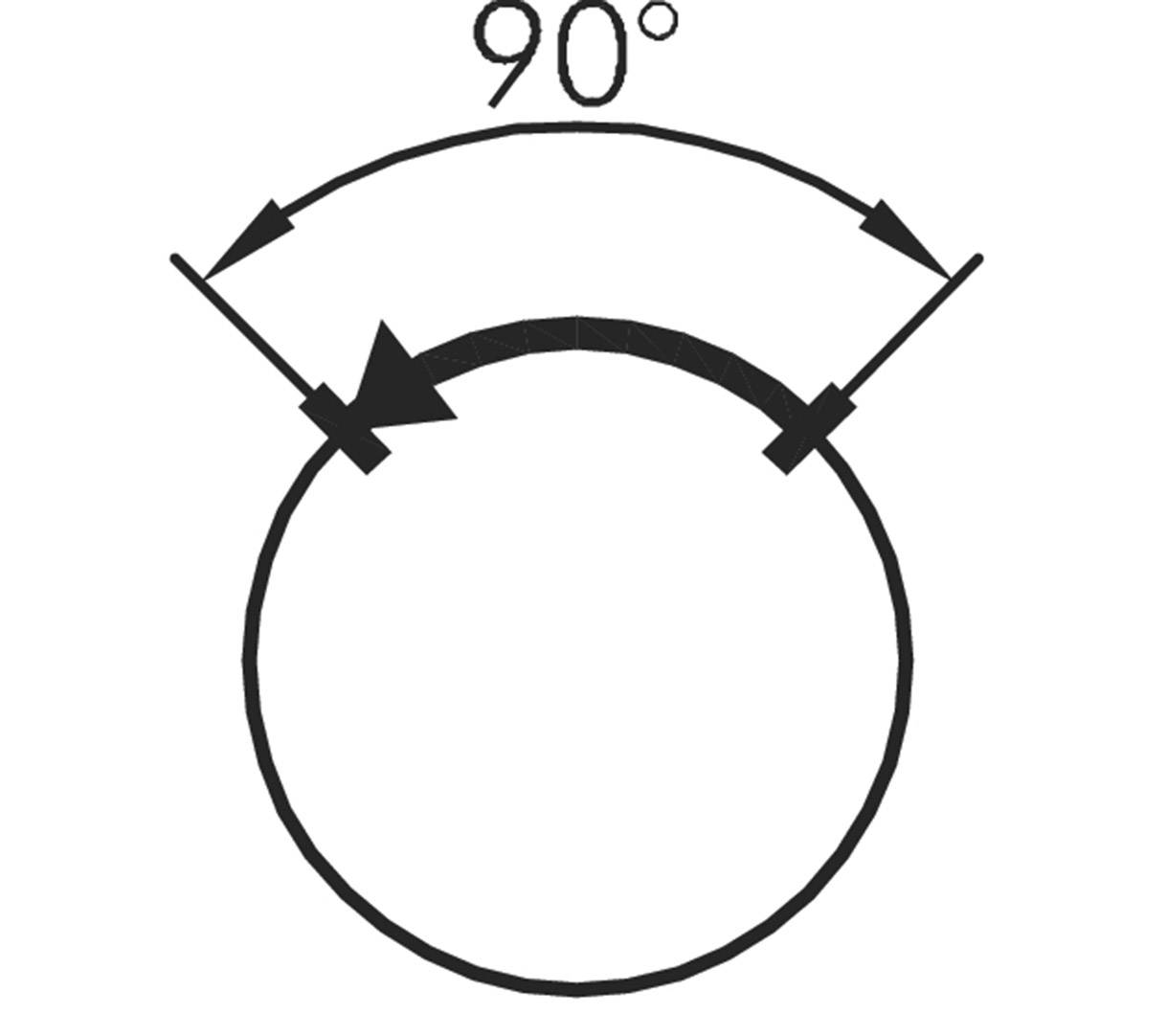

Montre un cercle avec un angle droit de 90 degrés marqué sur le bord supérieur, représenté par deux flèches et un arc.

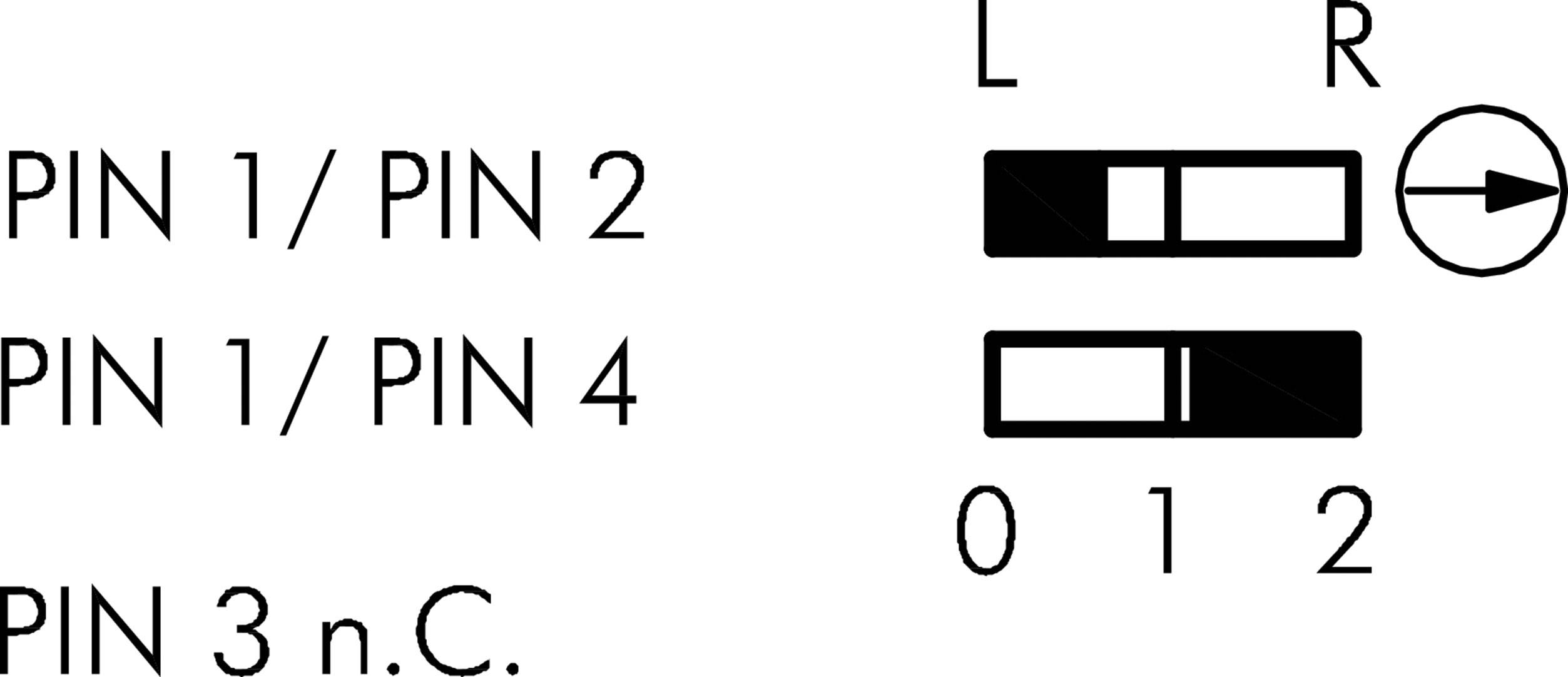

Diagramme avec informations de contact : PIN 1/PIN 2, PIN 1/PIN 4, PIN 3 n.C. Graphiques pour L, R, avec numéros 0, 1, 2.

1/6

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 45.95 / pièce(s))

CHF 83.95

-45 %

CHF 45.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

« touche d'option Schlegel SVASTAOI_C008 1 pièce »

Notre service pour vous

Caractéristiques techniques

Classe de protection : II (isolation de protection)
ECLAIRAGE : non
Inscriptible : non
Cadre avant : acier inoxydable, brillant
Forme : ronde

Type d'emballage: Piece

Type de produit: Bouton sélecteur

Spécificités: collerette métal

Type d'éclairage: sans

Type d'actionnement: manuel
commutateur rotatif

Connexion: connecteur mâle M12

Fonctions: à rappel

Type de contact: 1 NF (R)
1 NO (T)

Durée de vie mécanique: 1 000 000

Durée de vie électrique: 1 000 000

Ø de montage: 22.3 mm

: IP65
IP67

Température min.: -25 °C

Température max.: +70 °C

Tension de commutation: 50 V DC/AC

Courant de commutation (max.): 4 A

Longueur: 46.4 mm

Largeur: 28 mm

Hauteur: 28 mm

Convient pour: Série : SHORTRON ® connect

Contenu: 1 pc(s)

Dim.: (L x l x H) 46.4 x 28 x 28 mm

Conforme à la norme RoHS: oui

Type: SVASTAOI_C008
