Schlegel SVASSA13II_C009 SVASSA13II_C009 Tête de commande à clé avec interrupteur rotatif manuel, clé 1 pc(s)

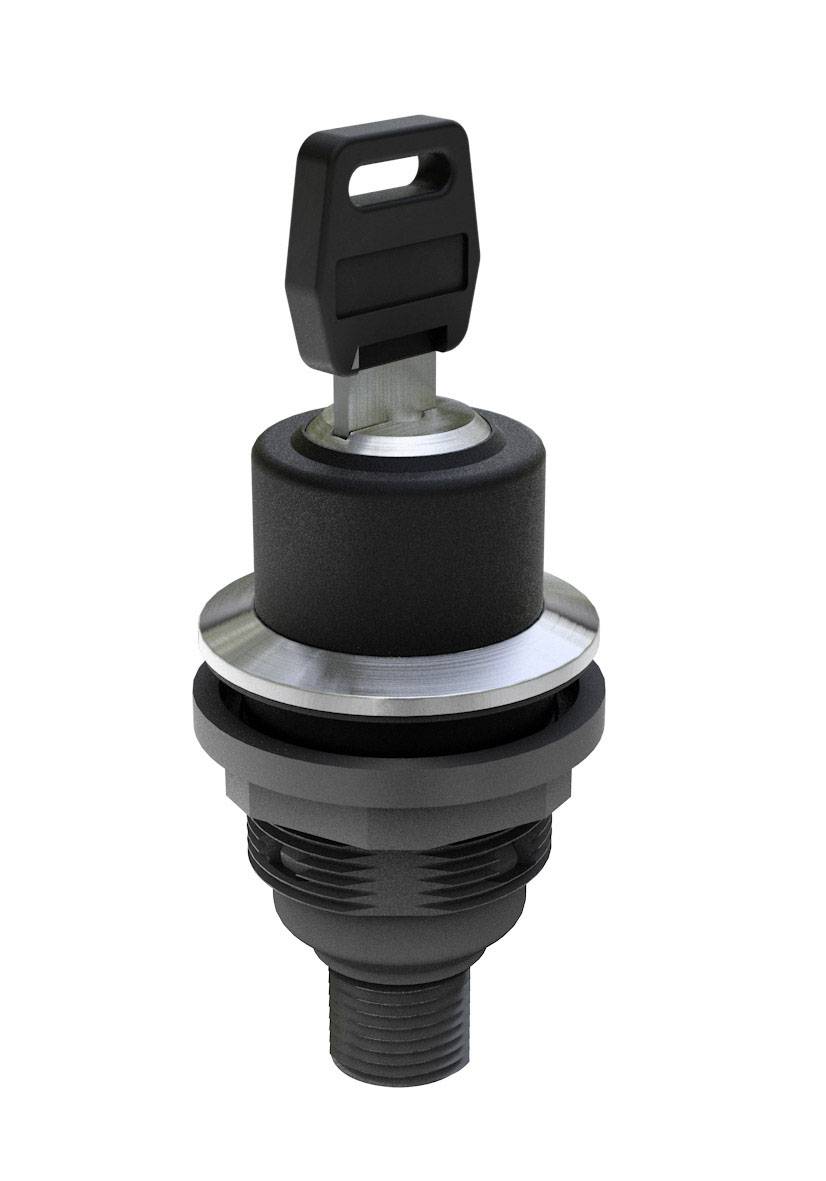

Un mécanisme de fermeture en métal avec une clé noire insérée. Le cylindre est argenté, entouré de plastique noir et d'anneaux métalliques.

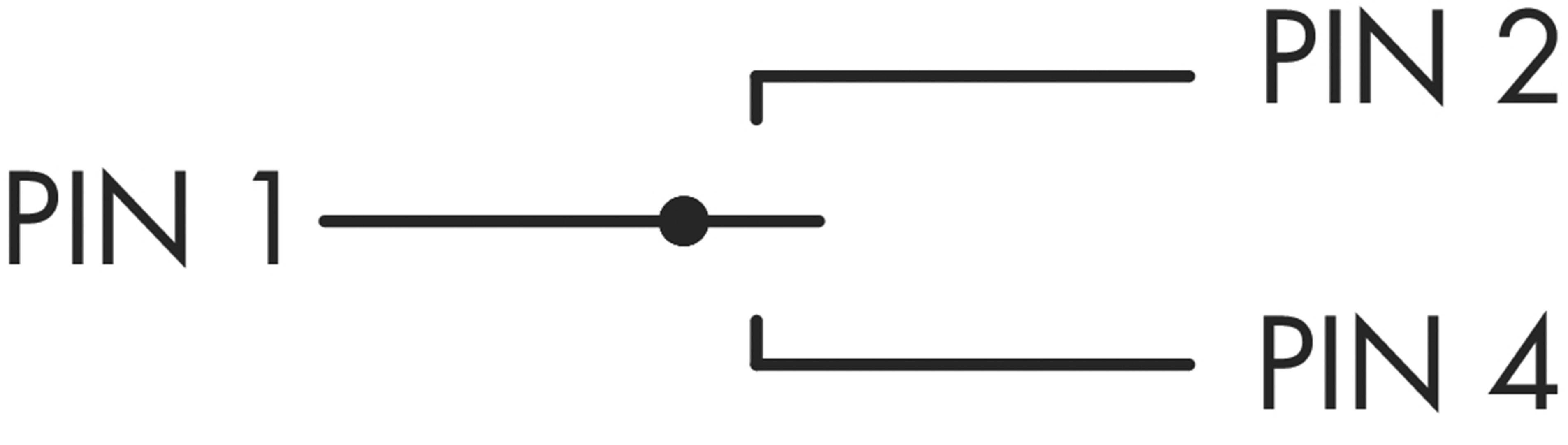

'PIN 1' est connecté à 'PIN 2' et 'PIN 4', représenté par une ligne et deux embranchements. Schéma d'un circuit électrique.
« PIN 1 » est connecté à « PIN 2 » et « PIN 4 », le diagramme montre une connexion électrique.

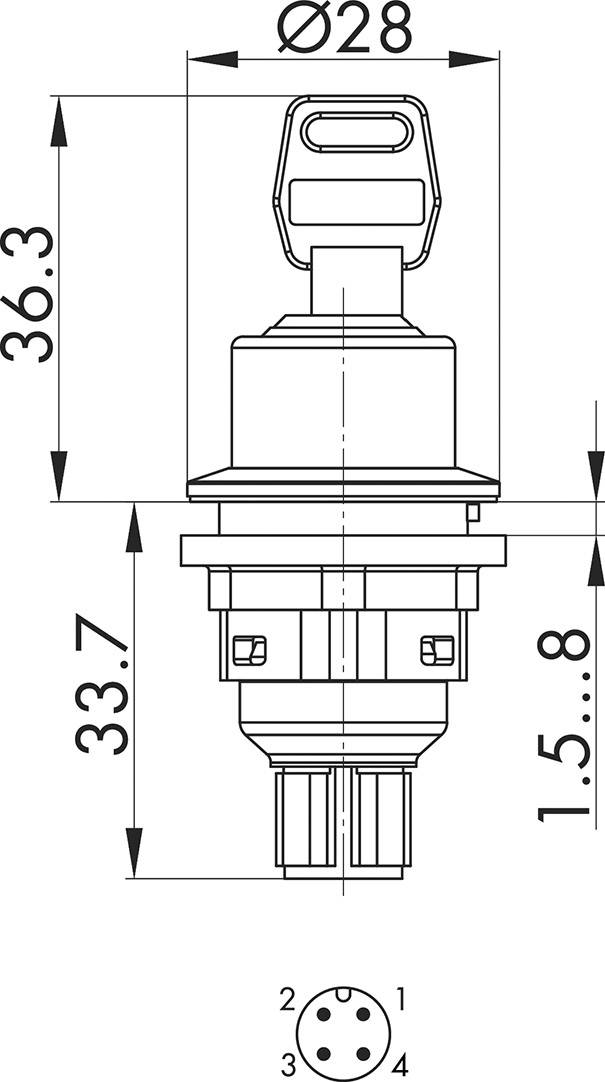

Dessin technique d'un interrupteur avec dimensions : hauteur de 36,3 mm, diamètre de 28 mm. Montre la configuration des broches en dessous.

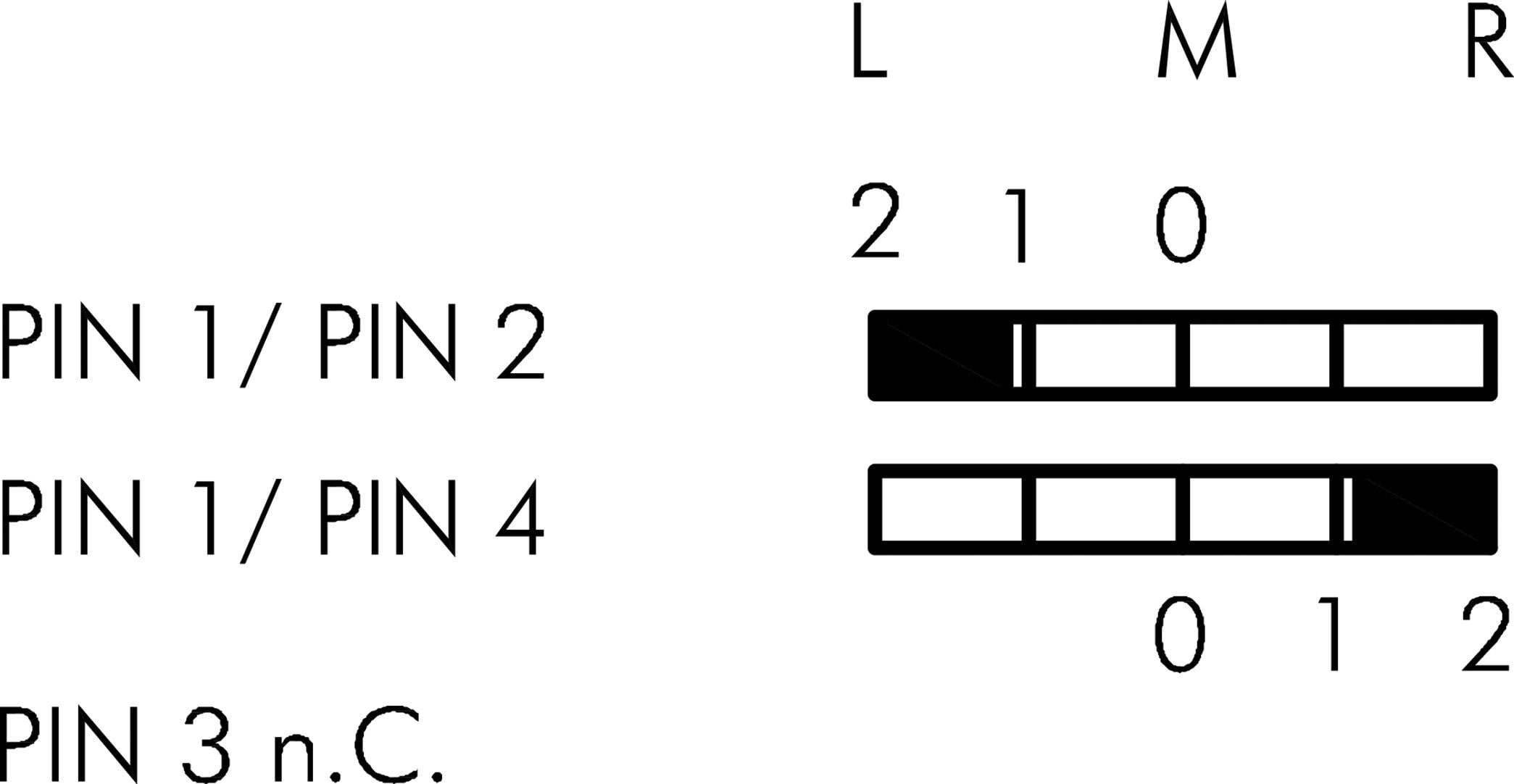

Diagramme PIN : Le graphique supérieur montre la connexion de PIN 1/2 avec le marquage L, M, R. Le graphique inférieur montre PIN 1/4 avec n.C. sur PIN 3.

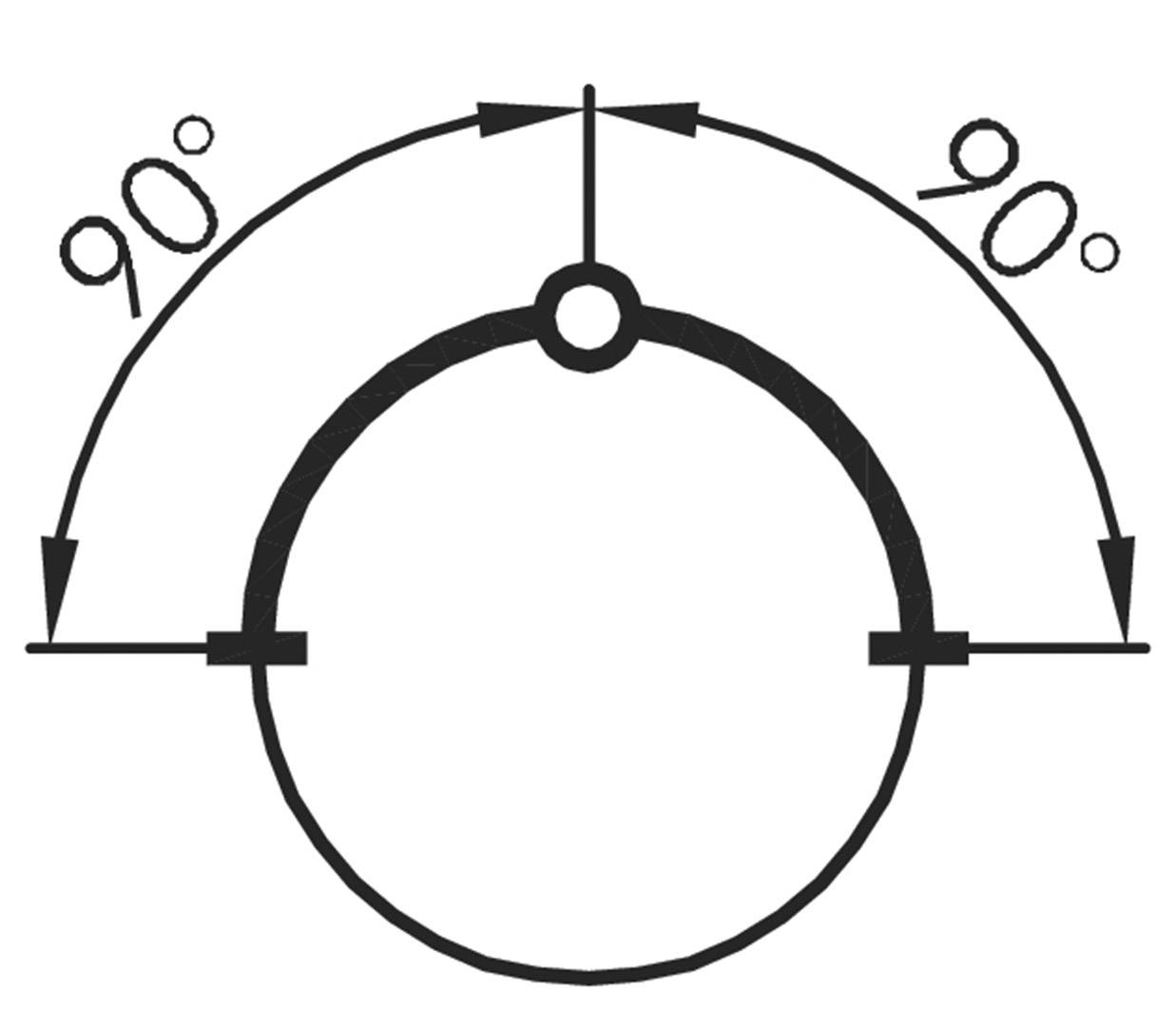

Diagramme d'un cercle avec deux flèches à 90 degrés sur la partie supérieure, indiquant les arcs angulaires. Les flèches pointent vers l'extérieur.
1/6
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Bientôt disponible
Nombre
Total (CHF 59.95 / pièce(s))
CHF 59.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

« clé Schlegel SVASSA13II_C009 1 pièce »

Notre service pour vous

Caractéristiques techniques

  • Classe de protection : II (isolation de protection)
  • ECLAIRAGE : non
  • Inscriptible : non
  • Cadre avant : acier inoxydable, brillant
  • Forme : ronde
Type de produit

Tête de commande à clé

Spécificités

avec interrupteur rotatif

Type d'éclairage

sans

Type d'actionnement

manuel

clé

Connexion

connecteur mâle M12

Fonctions

à accrochage

Type de contact

2 NO (T)

Durée de vie mécanique

30000

Durée de vie électrique

30000

Ø de montage

22.3 mm

IP65

IP67

Température min.

-25 °C

Température max.

+70 °C

Tension de commutation

50 V DC/AC

Courant de commutation (max.)

4 A

Longueur

70 mm

Largeur

28 mm

Hauteur

28 mm

Convient pour

Série : SHORTRON ® connect

Contenu

1 pc(s)

Dim.

(L x l x H) 70 x 28 x 28 mm

Conforme à la norme RoHS

oui

Type

SVASSA13II_C009
