Schlegel STOI_M01 Bouton-poussoir à rappel IP65, IP67 1 pc(s) Piece

'Bouton-poussoir rond argenté avec anneau de fixation strié et surface blanche, adapté aux applications électroniques.'

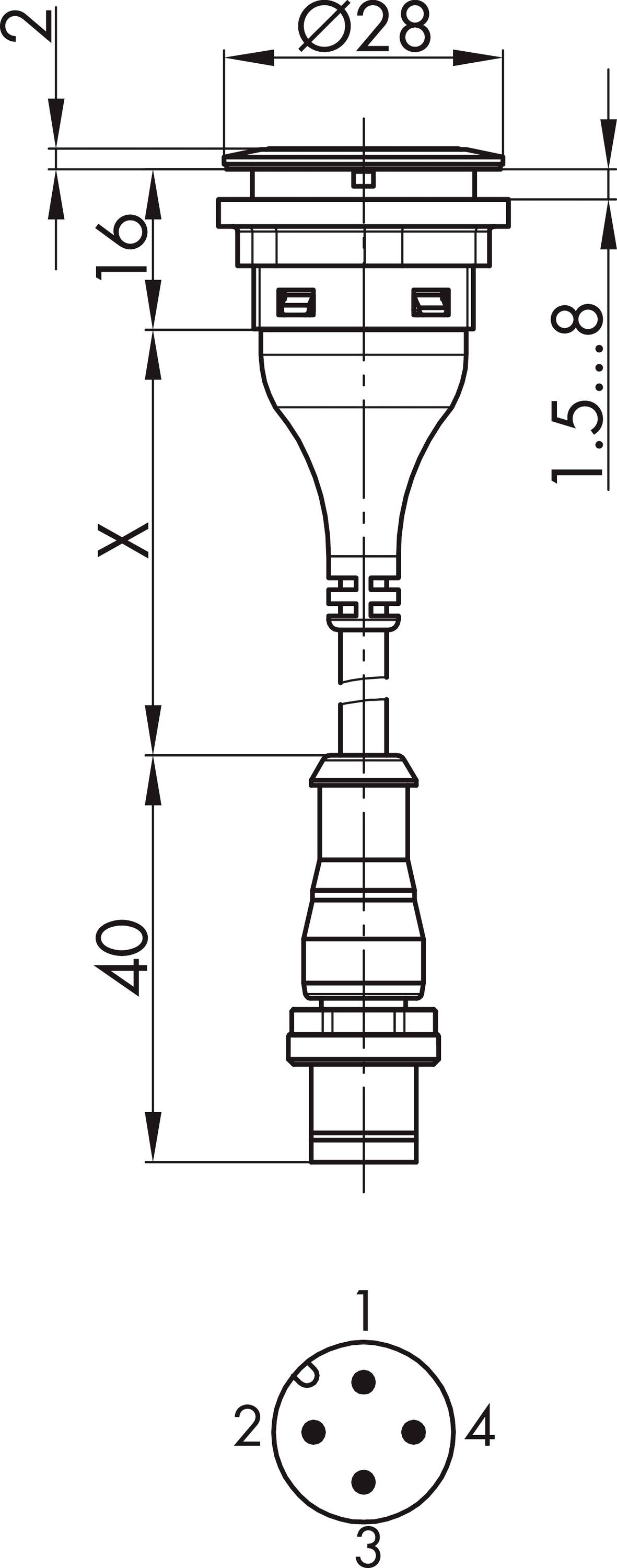

'Dessin technique d'un connecteur, vue latérale et vue inférieure. Vue supérieure indiquant un diamètre de 28 mm, longueur totale de 58 mm, repères de longueur à 16 mm et 40 mm, ainsi qu'une configuration de connexion à 4 pôles en bas.'

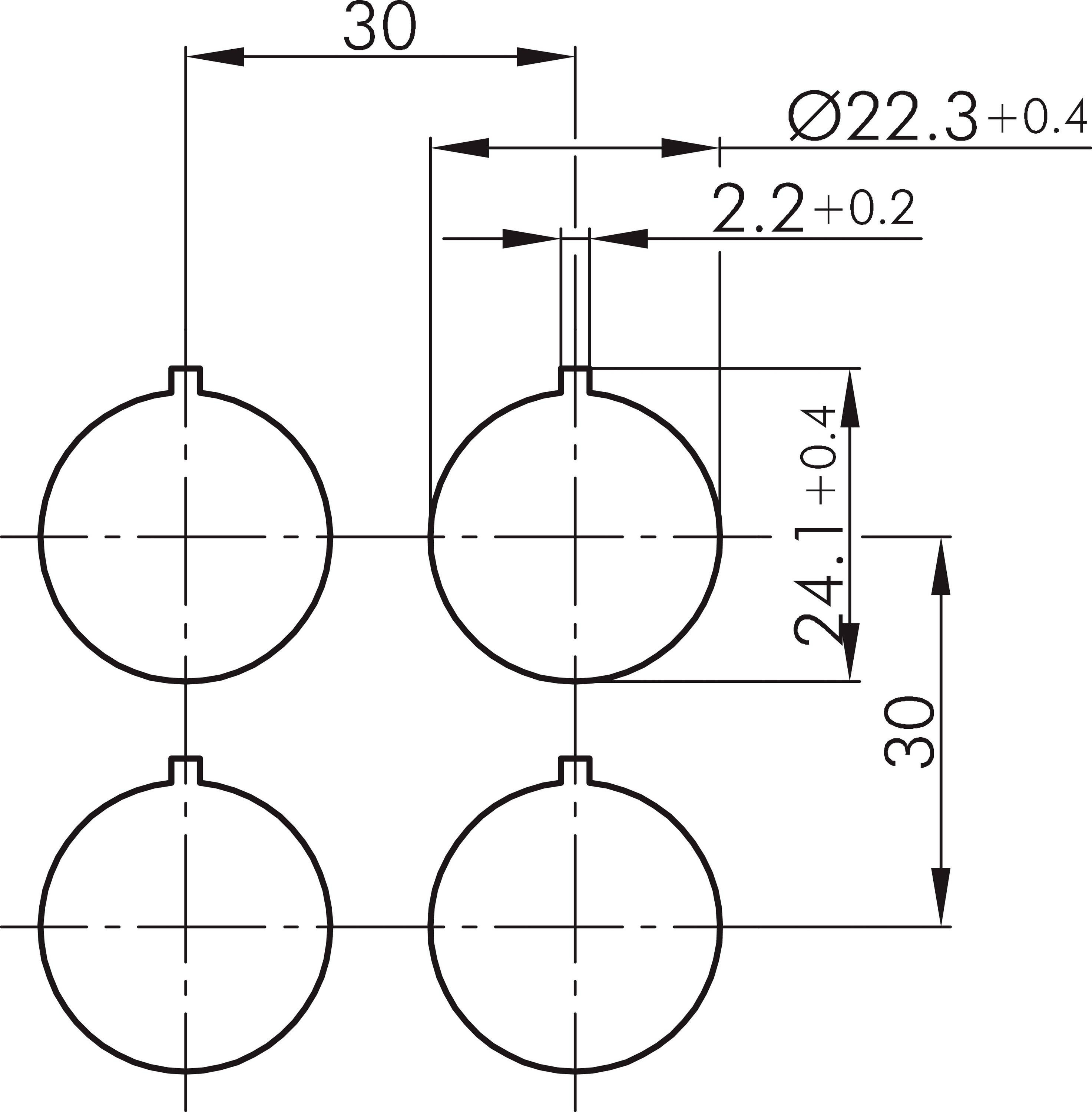

Un diagramme technique montre quatre cercles disposés en carré avec les dimensions suivantes : diamètre de 22,3 mm, écart de 30 mm, alignement vertical de 24,1 mm.

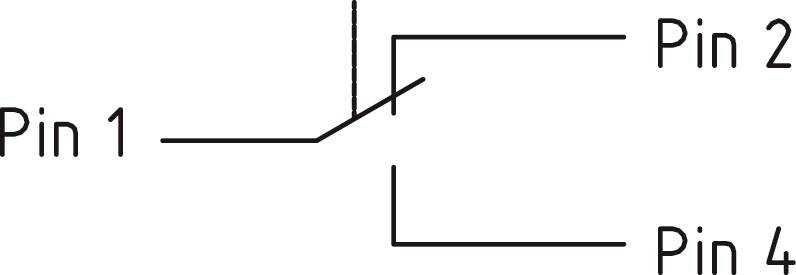

Un schéma de circuit électrique simple montre une connexion entre la broche 1 et la broche 2, ainsi qu'entre la broche 1 et la broche 4, sans composants complexes ou étiquettes.

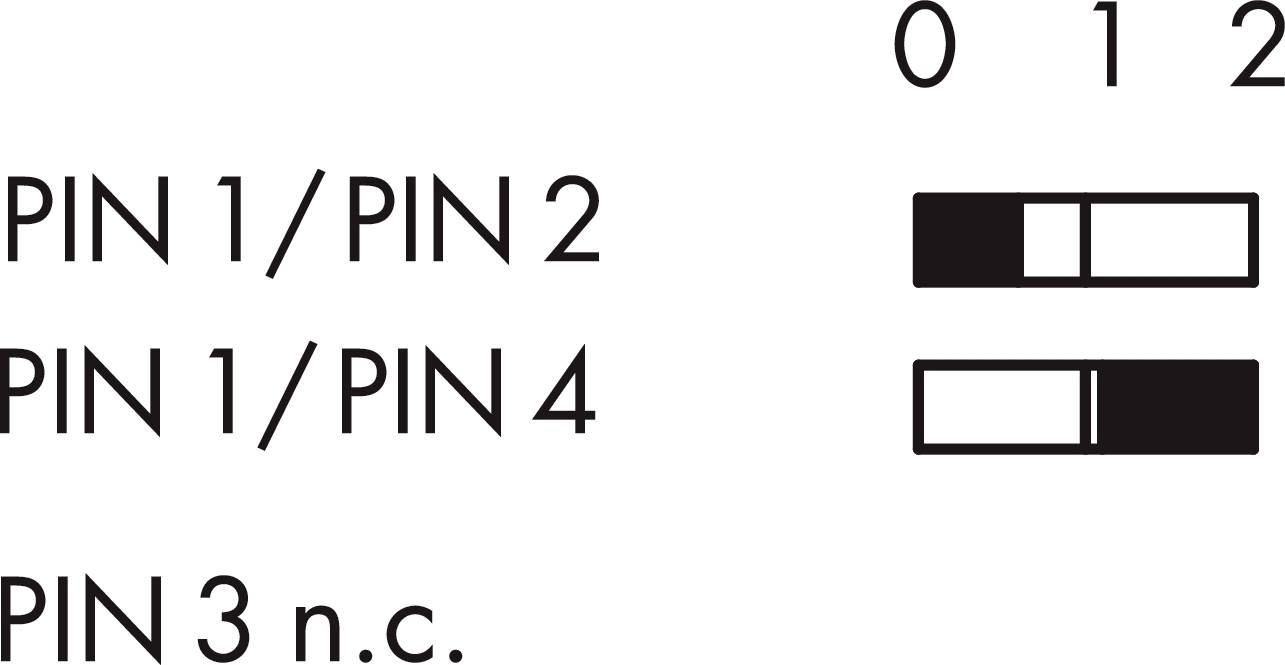

'PIN 1/PIN 2' est connecté à 0 et 1, 'PIN 1/PIN 4' à 2 ; 'PIN 3 n.c.' reste non connecté.
1/5
Photo non contractuelle
Type d'emballage
Piece
Type de produit
Bouton-poussoir
Type d'éclairage
sans
Type de contact
1 NO (T)
1 NF (R)
Connexion
connecteur mâle M12
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Bientôt disponible
Nombre
Total (CHF 45.95 / pièce(s))
CHF 45.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Rubrique : bouton-poussoirSérie : SHORTRON ®-M12Indice de protection : IP65 / IP67 (IP65 à l'arrière)ECLAIRAGE : nonInscriptible : ouiMatériau du contact : AgNiNormes : en 60947-5-1, en 61058-1Type de contact : 1Ö + 1SType de raccordement : M12 4 pôles Avec câble PUR, codage A; longueur 25 cm; torons 4 x 0,34 mm² (AWG22)Fonction de commutation : fonction de toucheLevée hydraulique : 2,3 mmOuverture forcée : conforme à la norme EN60947-5-1, annexe KDurée de vie électrique : 1 Mio. Cycles de commutation DC13 : max. 100 000Durée de vie mécanique : 1 Mio. Cycles de commutationOuverture de montage : Ø 22,3 mmLongueur du câble (X) : 250±30 mmCadre avant : couleur argentTempérature de fonctionnement : -25°C... 70°CTempérature de stockage : -40°C... 80°CForme : ronde
Type d'emballage

Piece

Type de produit

Bouton-poussoir

Spécificités

avec câble de raccordement

Couleur boîtier/bouton

argent

Fonctions

à rappel

Modèle

Inscriptible

Type d'éclairage

sans

Type de contact

1 NO (T)

1 NF (R)

Matériau du contact

AgNi

Connexion

connecteur mâle M12

Température min.

-40 °C

Forme

Rond

Température max.

+80 °C

Longueur

25 cm

Durée de vie mécanique

1 Mio. Cycles de commutation

Ø de montage

22.3 mm

Durée de vie électrique

1 Mio. Cycles de commutation DC13 : max. 100 000

Découpe façade

22.3 mm

IP65

IP67

Contenu

1 pc(s)

Type

STOI_M01

Documents & téléchargements

Fiche technique

Fiche technique 2865182 Schlegel STOI_M01 Bouton-poussoir à rappel IP65, IP67 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2865182 Schlegel STOI_M01 Bouton-poussoir à rappel IP65, IP67 1 pc(s) Piece

Description

Bouton sélecteur SHORTRON ®-M12 à clipser 1Ö+1S+câble longueur de câble 25CM

Ce texte a été traduit par une machine.

Avertissement

Dans la description du fonctionnement des interrupteurs, les valeurs entre parenthèses indiquent qu'il s'agit d'une fonction momentanée.
