Name: Schlegel SSWTOI_C008 SSWTOI_C008 Bouton-poussoir marquable manuel, 1 bouton 2 pc(s)
Brand: Schlegel
SKU: 2238478
Availability: BackOrder

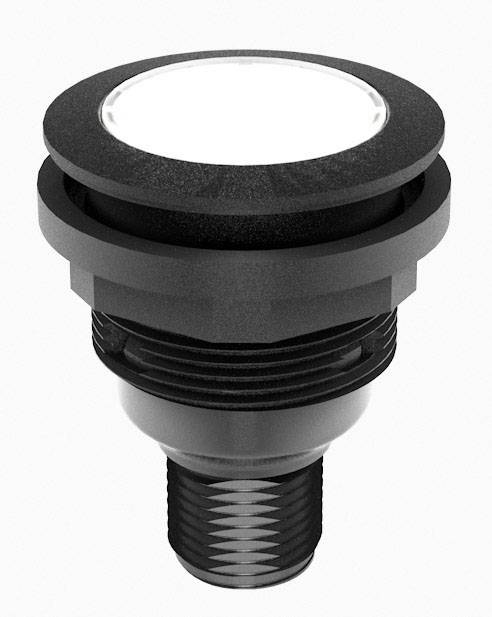

Un bouton noir cylindrique à surface supérieure lisse, monté sur un filetage rond.

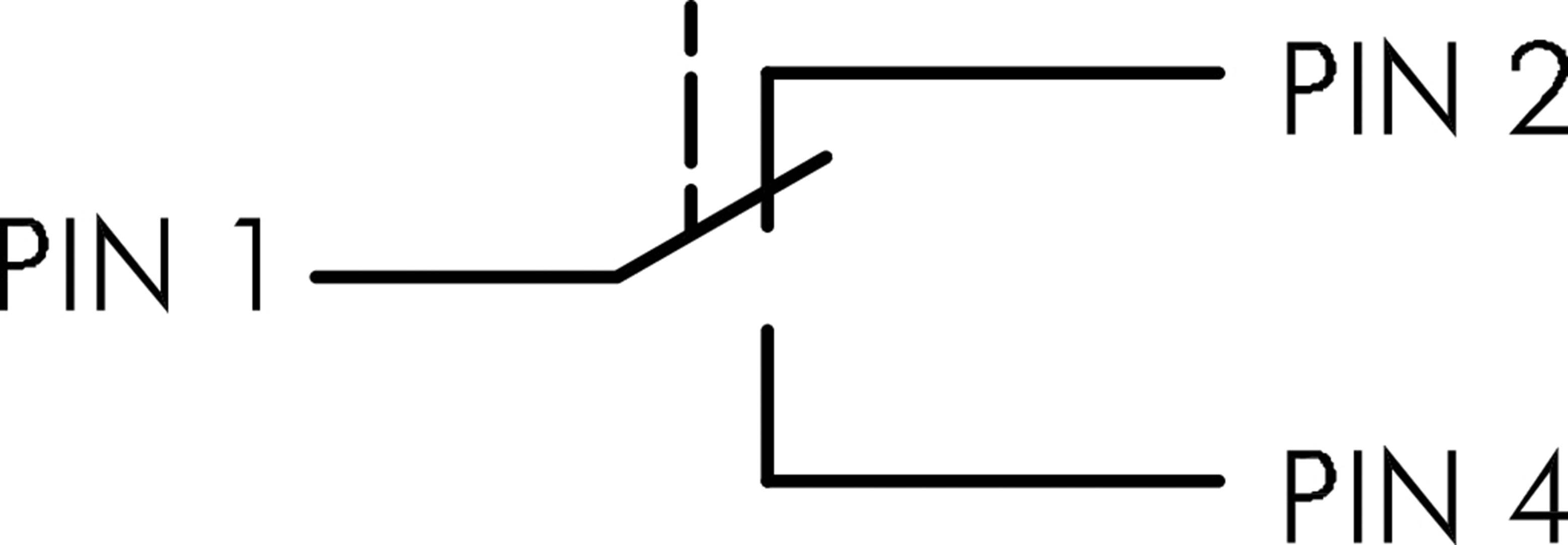

Symbole de commutation : Une connexion de commutation à bascule double. Connexion de la broche 1 à la broche 2, la broche 1 étant également connectée à la broche 4.

Schéma de câblage : La BROCHE 1 se connecte à la BROCHE 2, la BROCHE 1 se connecte également à la BROCHE 4, la BROCHE 2 et la BROCHE 4 ne sont pas directement connectées.

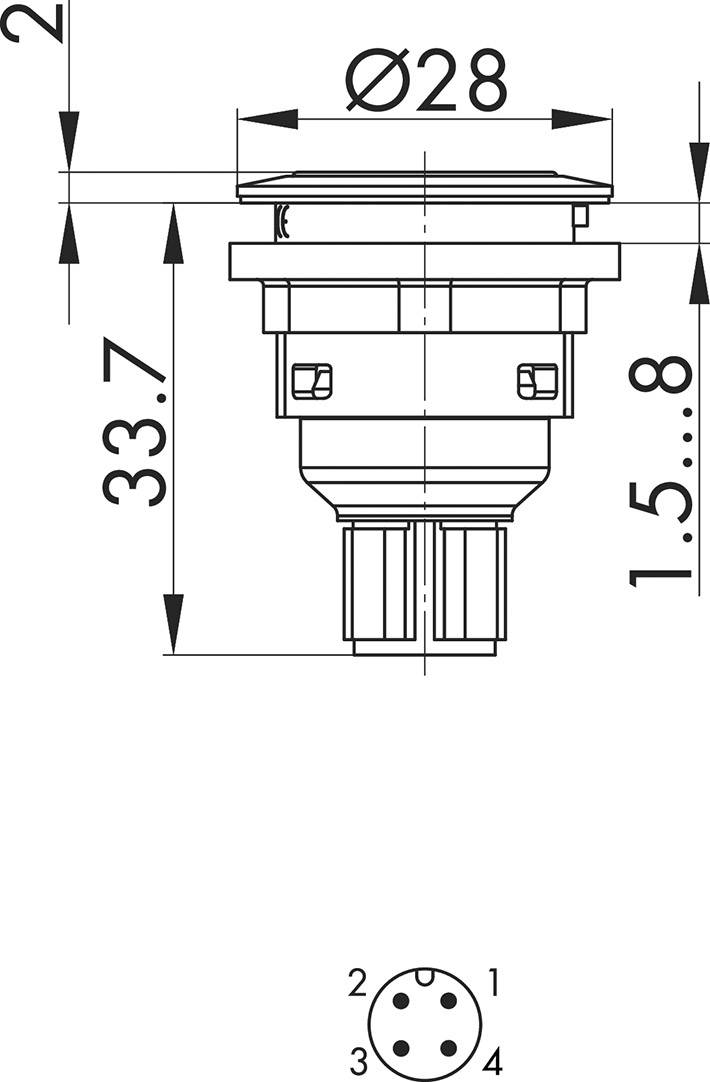

Dessin technique d'un interrupteur rond avec dimensions : diamètre 28 mm, hauteur 33,7 mm ; présente un schéma de raccordement à quatre pôles en bas.

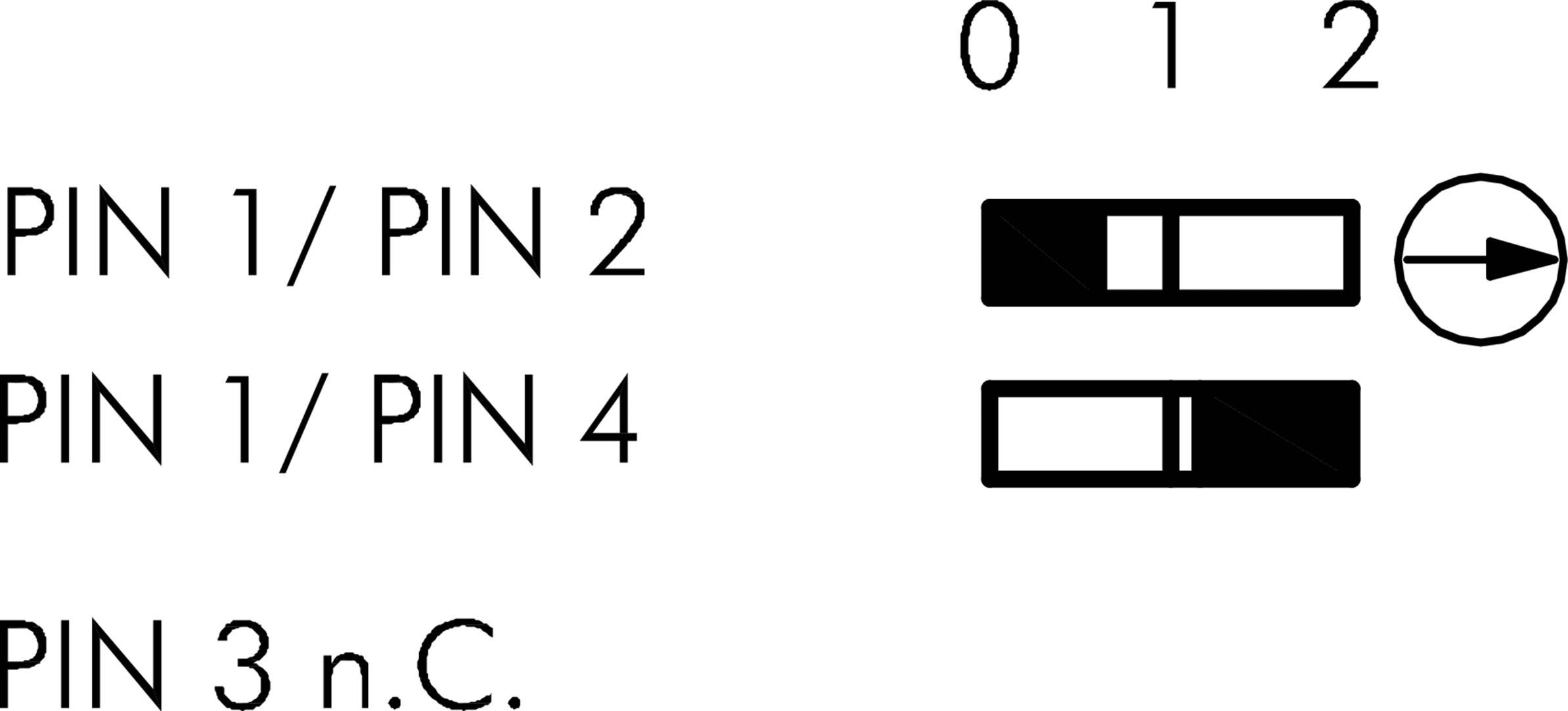

'PIN 1/PIN 2' affiche 2 barres, 'PIN 1/PIN 4' une barre, 'PIN 3 n.C.' aucune barre. Chiffres 0, 1, 2 en haut à droite.

1/5

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre (taille du paquet 2 pc(s))

Set(s)

Total (CHF 65.95 / pièce(s))

CHF 65.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

« bouton-poussoir Schlegel SSWTOI_C008 2 pcs »

Notre service pour vous

Caractéristiques techniques

Classe de protection : II (isolation de protection)
Levée hydraulique : 2,3 mm
ECLAIRAGE : non
Inscriptible : oui
Cadre avant : noir
Forme : ronde

Type de produit: Bouton-poussoir

Spécificités: marquable

Type d'éclairage: sans

Type d'actionnement: manuel
1 bouton

Connexion: connecteur mâle M12

Fonctions: à rappel

Type de contact: 1 NF (R)
1 NO (T)

Durée de vie mécanique: 1 000 000

Durée de vie électrique: 1 000 000

Ø de montage: 22.3 mm

: IP65
IP67

Température min.: -25 °C

Température max.: +70 °C

Tension de commutation: 50 V DC/AC

Courant de commutation (max.): 4 A

Longueur: 35.7 mm

Largeur: 28 mm

Hauteur: 28 mm

Convient pour: Série : SHORTRON ® connect

Contenu: 2 pc(s)

Dim.: (L x l x H) 35.7 x 28 x 28 mm

Conforme à la norme RoHS: oui

Type: SSWTOI_C008
