Name: Schlegel SSWTLRYI_C005 SSWTLRYI_C005 Bouton-poussoir illuminable manuel, 1 bouton noir 1 pc(s)
Brand: Schlegel
SKU: 2238493
Availability: BackOrder

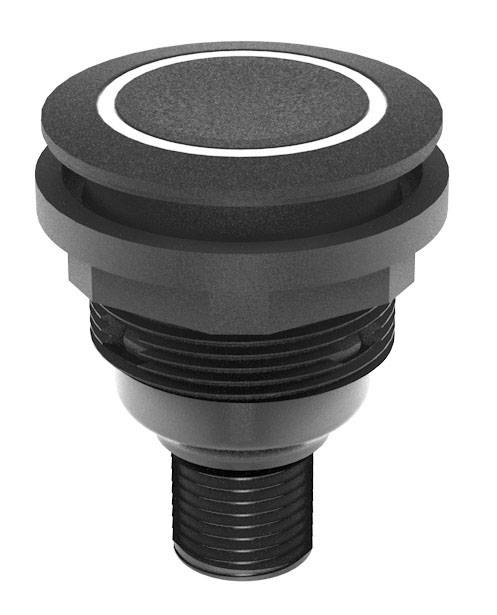

Un bouton-poussoir noir, rond, avec raccordement fileté, adapté pour les commandes de machines ou les applications électroniques.

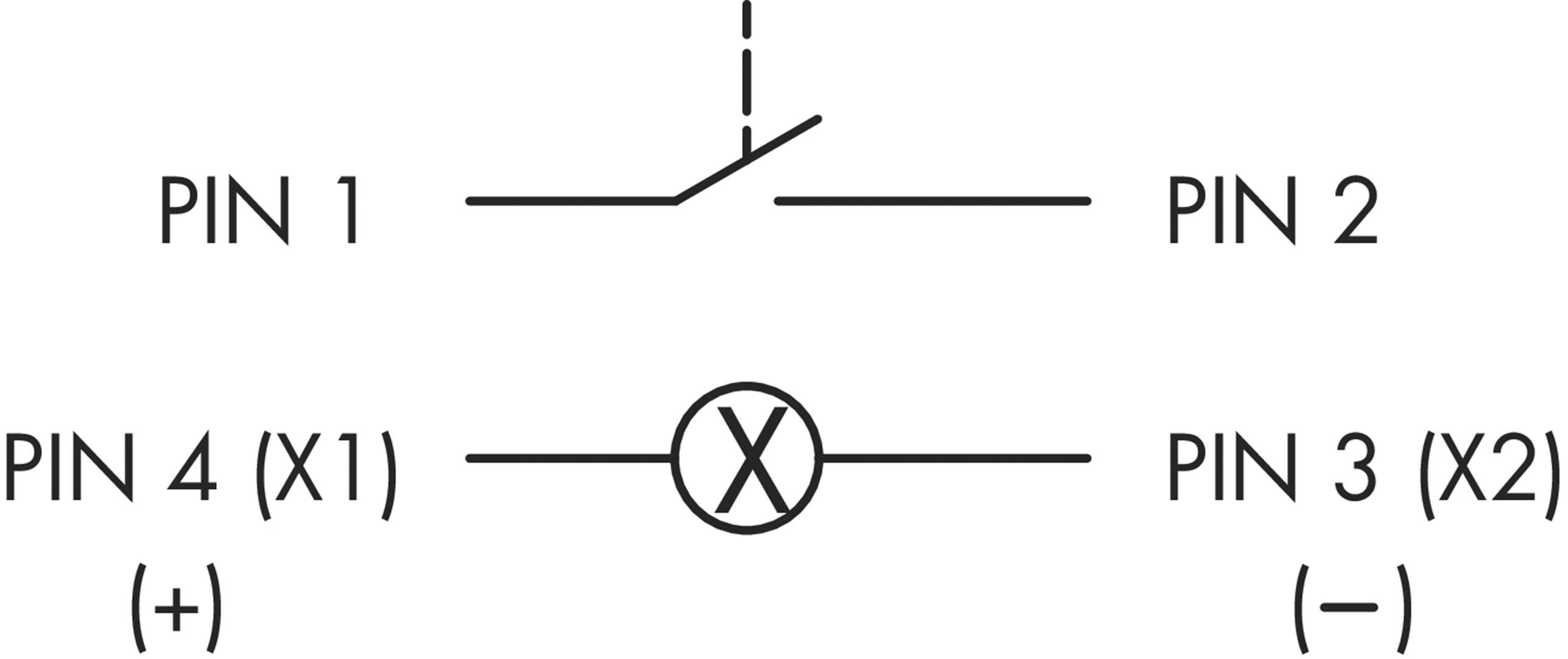

Plan de circuit électronique avec deux bornes, PIN 1 et PIN 2, qui relient un interrupteur, et un symbole de croisement entre PIN 3 (X2) et PIN 4 (X1).

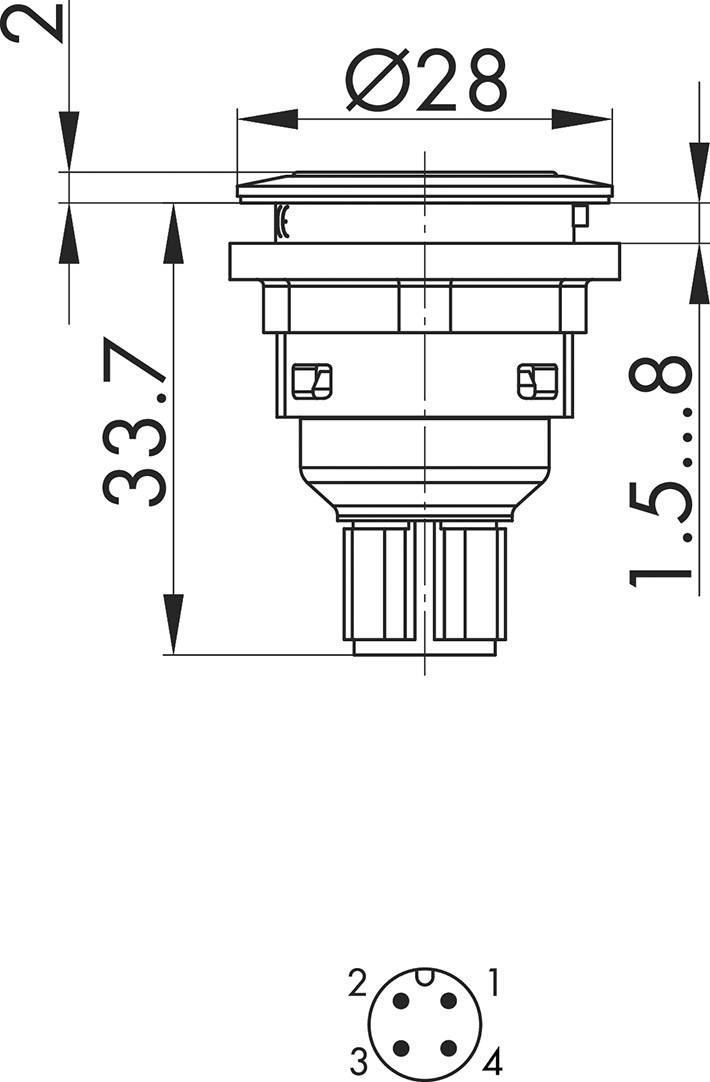

Dessin technique d'un composant cylindrique de diamètre 28 mm et de hauteur 33,7 mm. Il comprend quatre broches de connexion électrique à sa base.

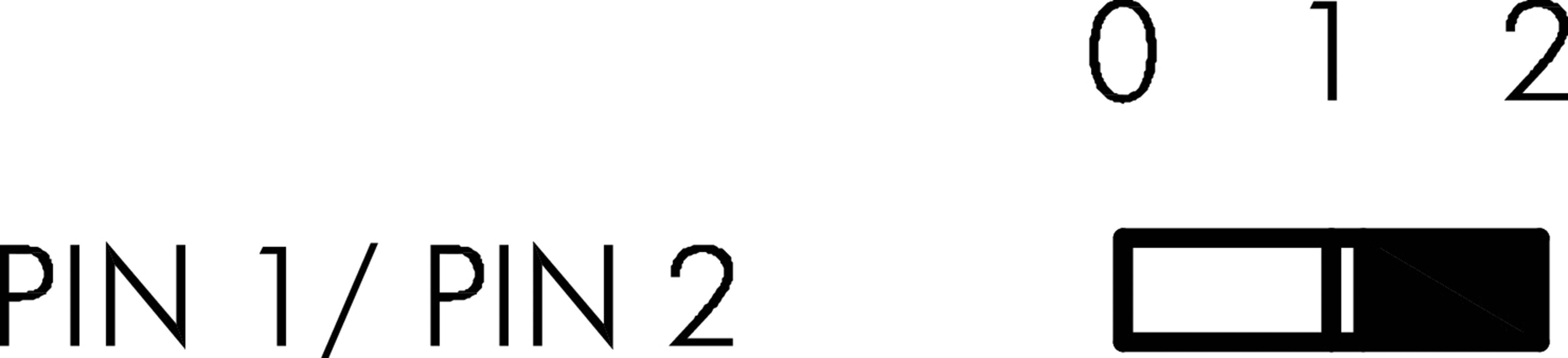

Commutateur numérique avec positions '0', '1' et '2', marqué 'PIN 1/PIN 2'. Flèche de sélection pointant sur '1'.

1/4

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 41.95 / pièce(s))

CHF 41.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

« bouton-poussoir Schlegel SSWTLRYI_C005 1 pcs »

Notre service pour vous

Caractéristiques techniques

Classe de protection : II (isolation de protection)
Levée hydraulique : 2,3 mm
Éclairage : oui
Inscriptible : non
Cadre avant : noir
Forme : ronde
Anneau lumineux : jaune
PUISSANCE DE COMMUTATION : 250 V, 6(4) A, AC

Type de produit: Bouton-poussoir

Spécificités: illuminable

Type d'éclairage: éclairage en cercle

Type: LED

Type d'actionnement: manuel
1 bouton

Couleur d'éclairage: jaune

Couleur: noir

Couleur boîtier: noir

Connexion: connecteur mâle M12

Fonctions: à rappel

Type de contact: 1 NO (T)

Durée de vie mécanique: 1 000 000

Durée de vie électrique: 1 000 000

Ø de montage: 22.3 mm

: IP65
IP67

Température min.: -25 °C

Température max.: +70 °C

Tension de commutation: 50 V DC/AC

Courant de commutation (max.): 4 A

Longueur: 35.7 mm

Largeur: 28 mm

Hauteur: 28 mm

Convient pour: Série : SHORTRON ® connect

Contenu: 1 pc(s)

Dim.: (L x l x H) 35.7 x 28 x 28 mm

Conforme à la norme RoHS: oui

Type: SSWTLRYI_C005
