Name: Schlegel SSWSTAOI_C008 SSWSTAOI_C008 Bouton sélecteur avec interrupteur rotatif manuel, commutateur rotatif noir 1 pc(s)
Brand: Schlegel
SKU: 2238617
Availability: BackOrder

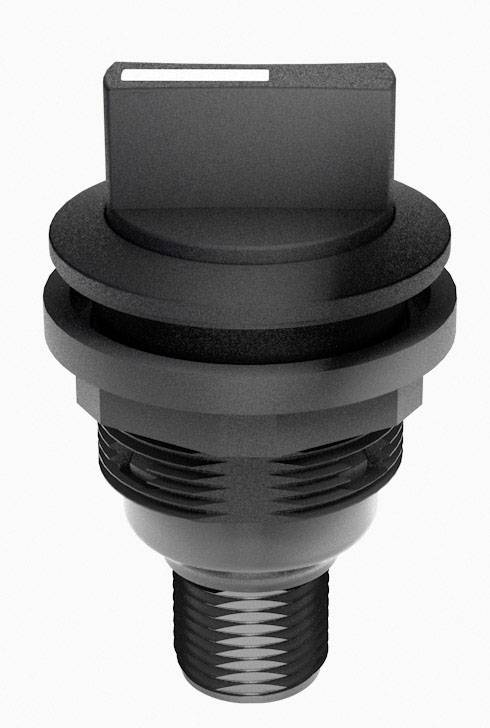

Un bouchon cylindrique noir en plastique avec une extrémité rectangulaire et un filetage à sa base, probablement un composant technique.

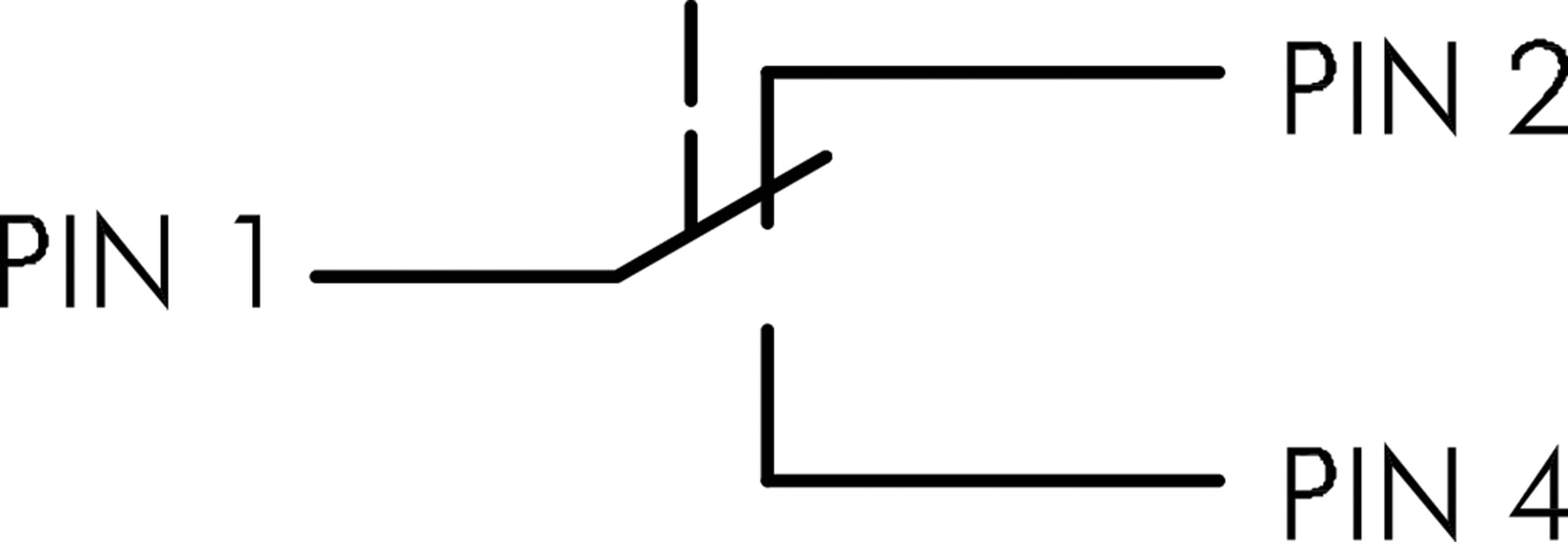

'PIN 1' est connecté à une ligne qui se divise en deux voies : 'PIN 2' et 'PIN 4'. Cela montre un circuit simple.

'Schéma de connexion : La broche 1 se connecte au choix à la broche 2 ou à la broche 4.'

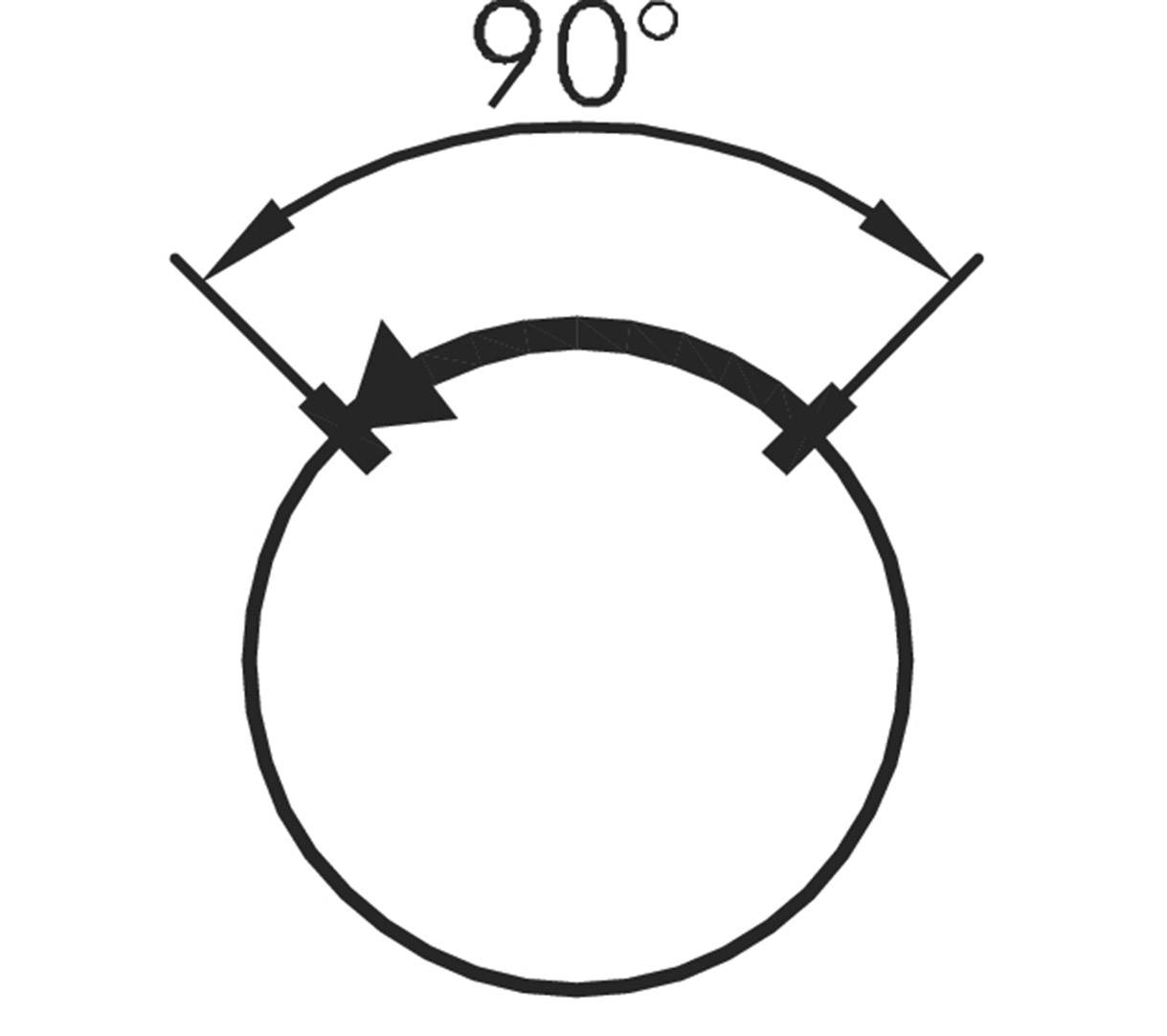

Un cercle avec un segment marqué à 90 degrés, indiquant un quart de cercle.

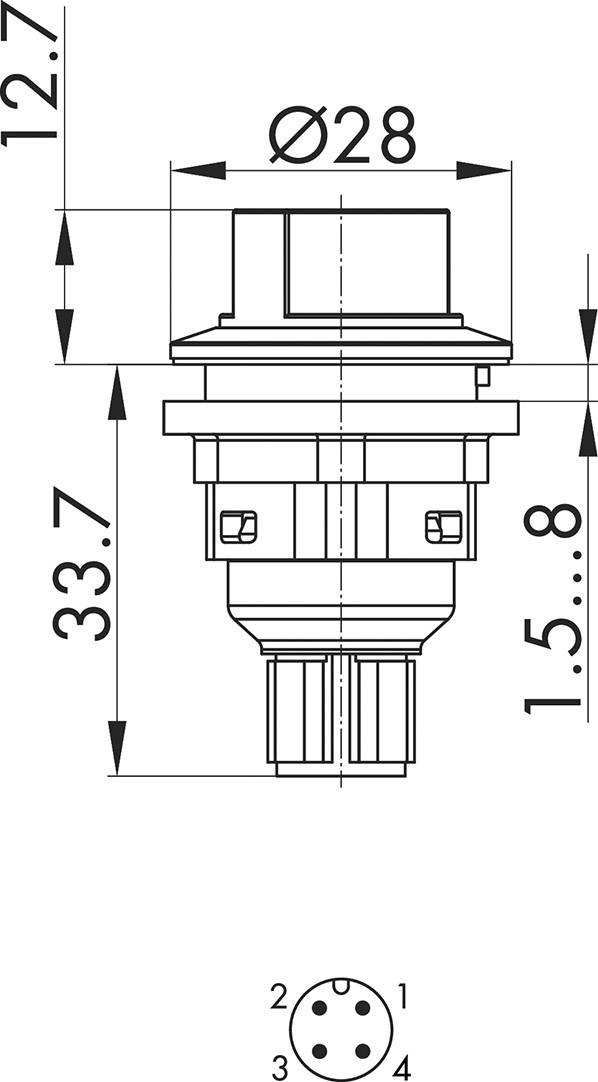

Dessin technique d'un interrupteur rond avec dimensions : diamètre 28 mm, longueur totale 33,7 mm, profondeur d'encastrement 12,7 mm.

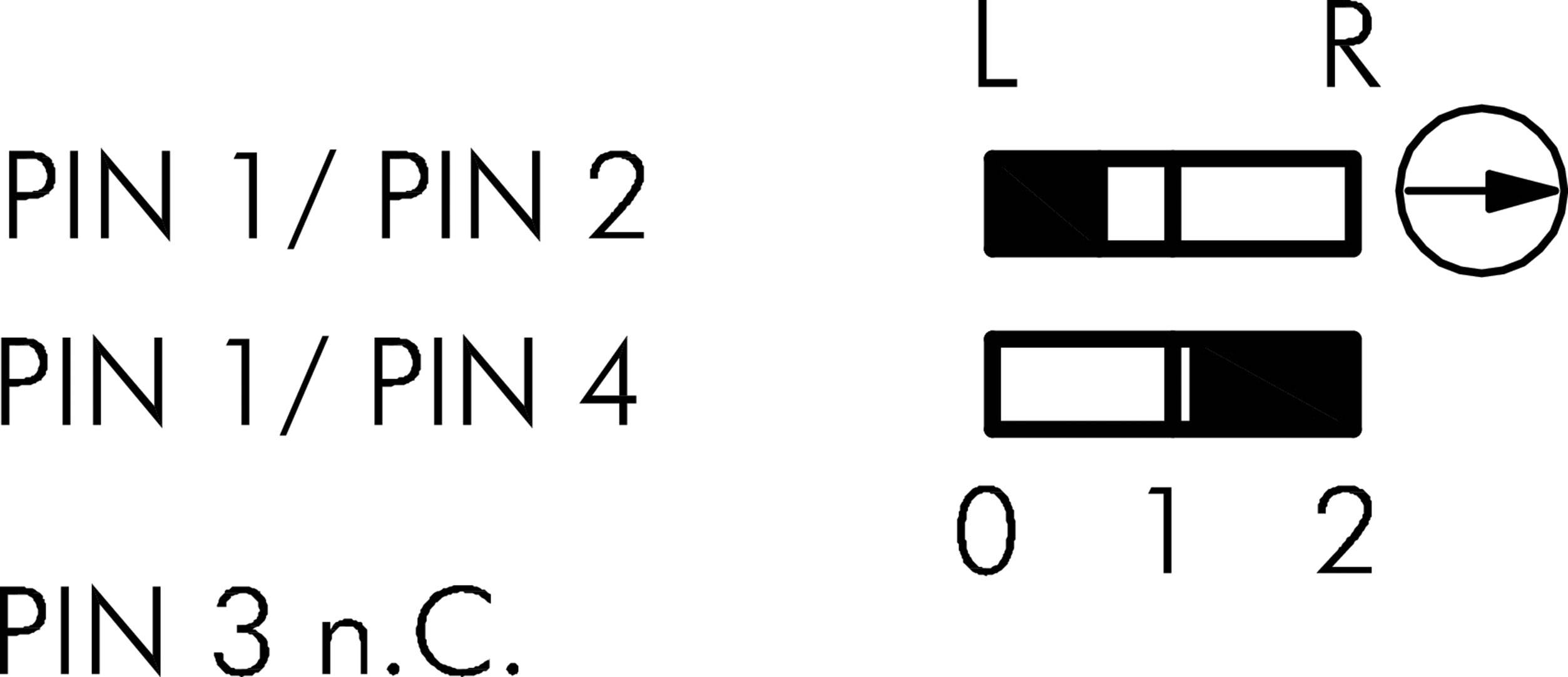

« PIN 1/PIN 2 » et « PIN 1/PIN 4 » décrivent des connexions. Les symboles à côté indiquent des interrupteurs à coulisse. « PIN 3 n.C. » signifie « non connecté ».

1/6

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 39.95 / pièce(s))

CHF 39.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

« clé de sélection Schlegel SSWSTAOI_C008 1 pièce »

Notre service pour vous

Caractéristiques techniques

Classe de protection : II (isolation de protection)
ECLAIRAGE : non
Inscriptible : non
Cadre avant : noir
Forme : ronde

Type de produit: Bouton sélecteur

Spécificités: avec interrupteur rotatif

Type d'éclairage: sans

Type d'actionnement: manuel
commutateur rotatif

Couleur: noir

Couleur boîtier: noir

Connexion: connecteur mâle M12

Fonctions: à rappel

Type de contact: 1 NF (R)
1 NO (T)

Durée de vie mécanique: 1 000 000

Durée de vie électrique: 1 000 000

Ø de montage: 22.3 mm

: IP65
IP67

Température min.: -25 °C

Température max.: +70 °C

Tension de commutation: 50 V DC/AC

Courant de commutation (max.): 4 A

Longueur: 46.4 mm

Largeur: 28 mm

Hauteur: 28 mm

Convient pour: Série : SHORTRON ® connect

Contenu: 1 pc(s)

Dim.: (L x l x H) 46.4 x 28 x 28 mm

Conforme à la norme RoHS: oui

Type: SSWSTAOI_C008
