Name: Schlegel SSTAOI_C008 SSTAOI_C008 Bouton sélecteur avec interrupteur rotatif manuel, commutateur rotatif argent 1 pc(s)
Brand: Schlegel
SKU: 2238616
Availability: BackOrder

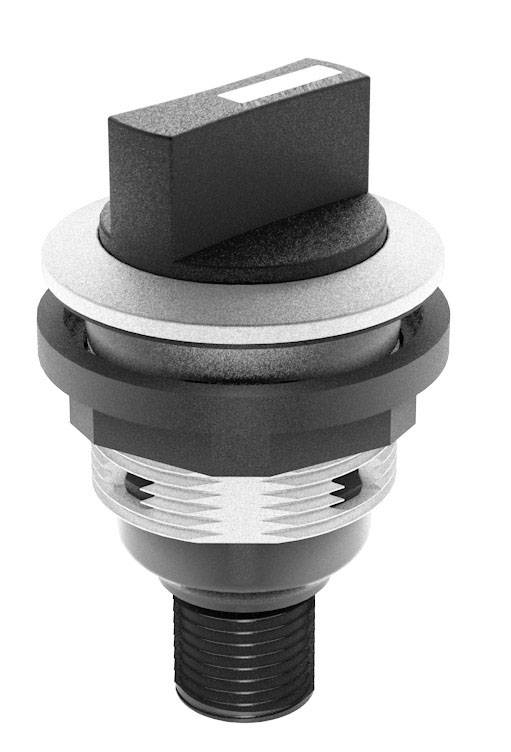

Un interrupteur noir avec bouton rotatif et filetage pour la fixation. Principalement utilisé pour des applications mécaniques ou électriques.

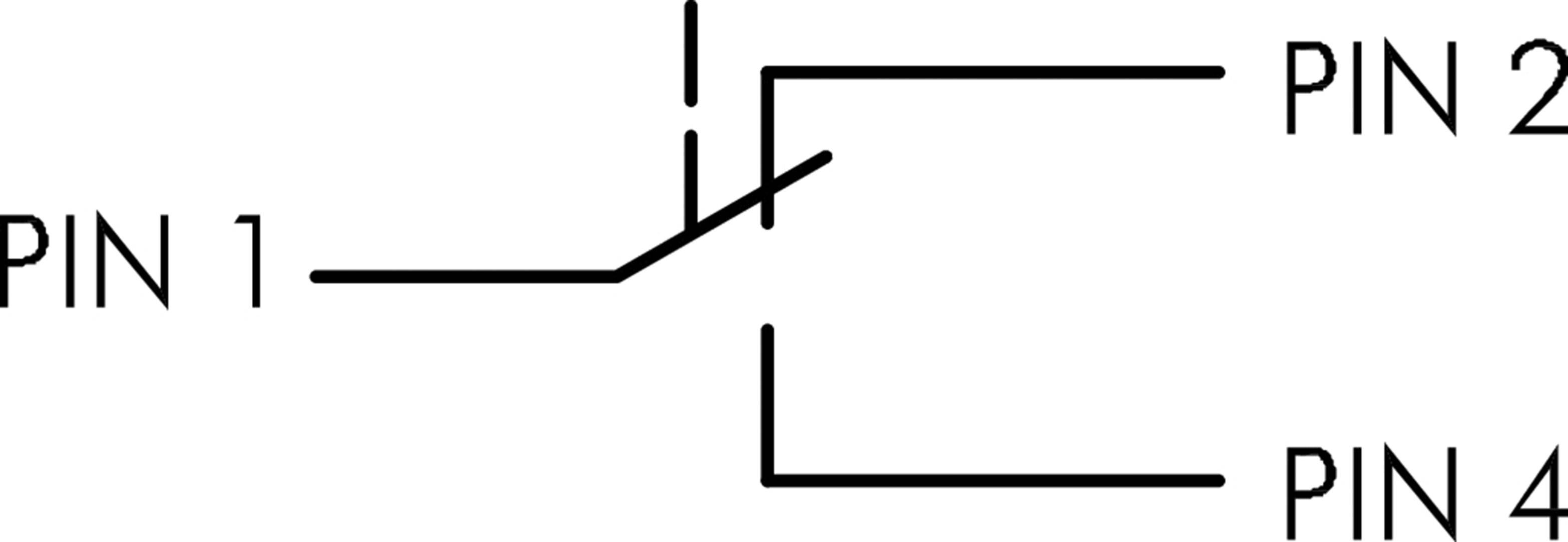

Symbole d'interrupteur : PIN 1 comme entrée, se connecte à PIN 2 (position supérieure) ou PIN 4 (position inférieure), illustrant la logique de contact de commutation.

'PIN 1' se connecte à 'PIN 2' et 'PIN 4' dans un schéma électrique, indiquant une connexion de commutation.

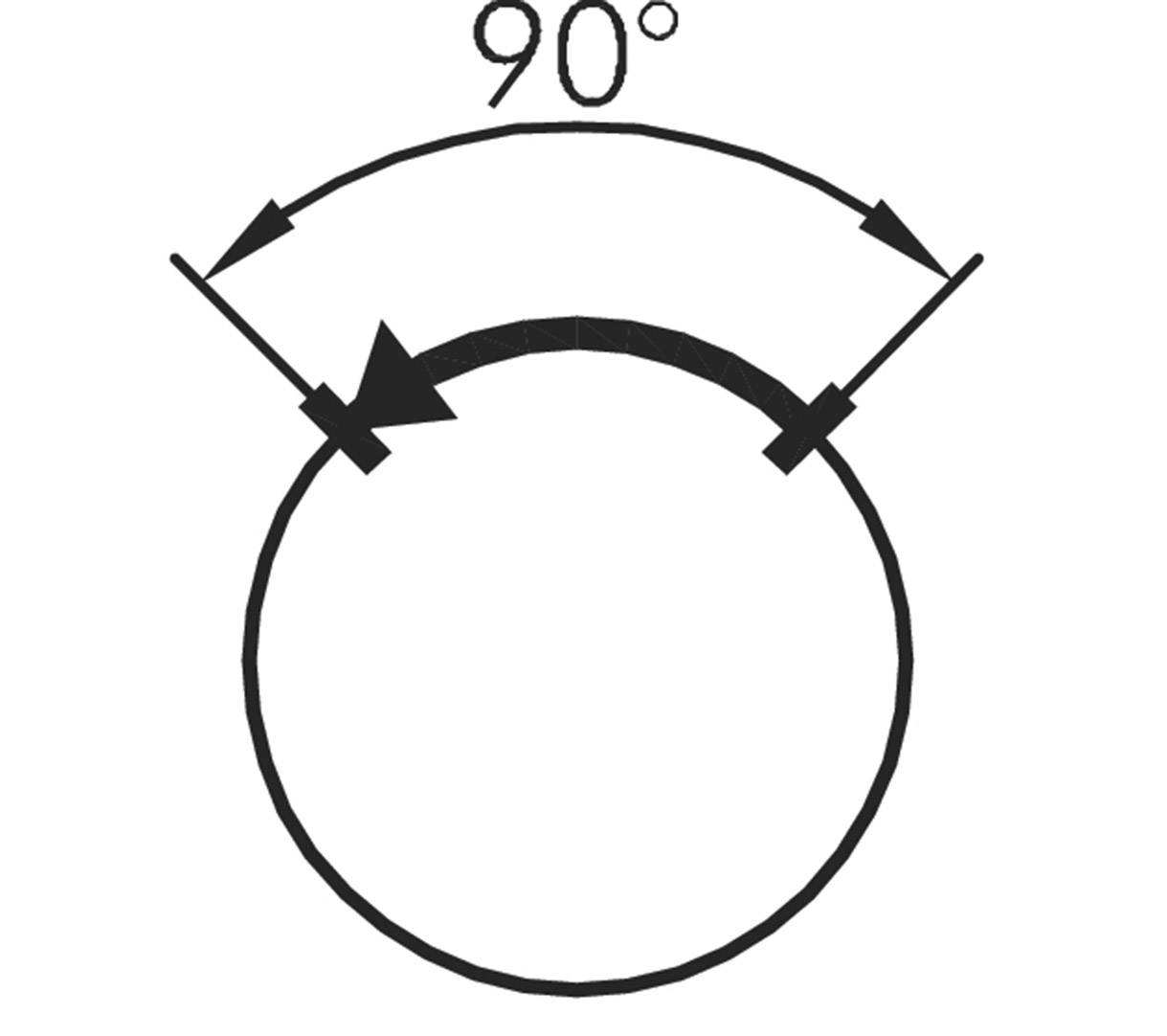

Un cercle avec un segment marqué montrant un angle de 90 degrés. Deux flèches à côté de l'arc indiquent l'angle.

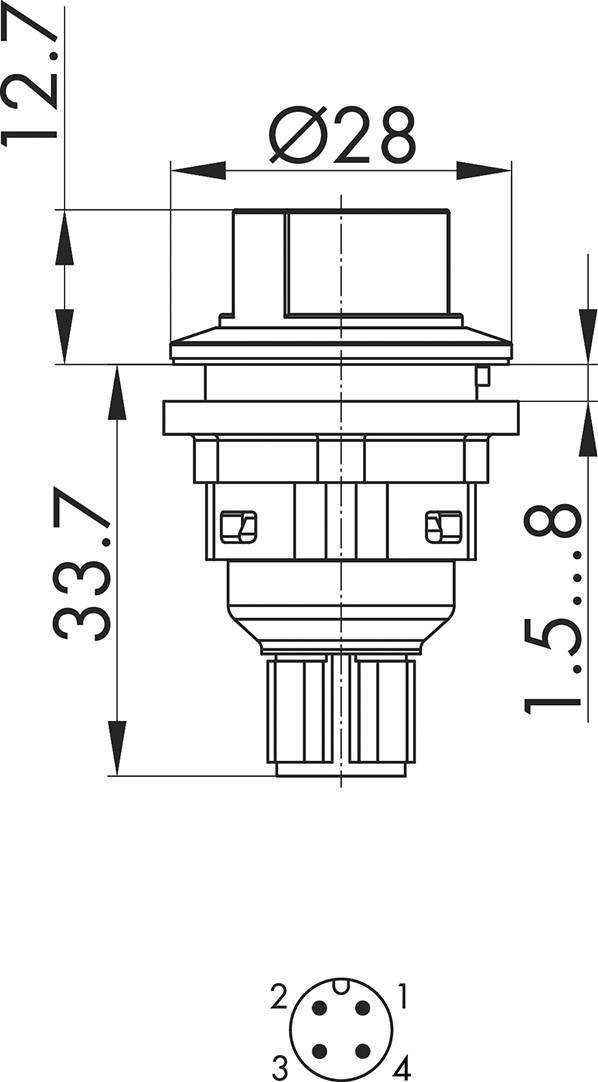

Dessin technique d'un interrupteur mécanique avec dimensions : 12,7 mm, hauteur de 33,7 mm, interfaces de connexion illustrées en bas.

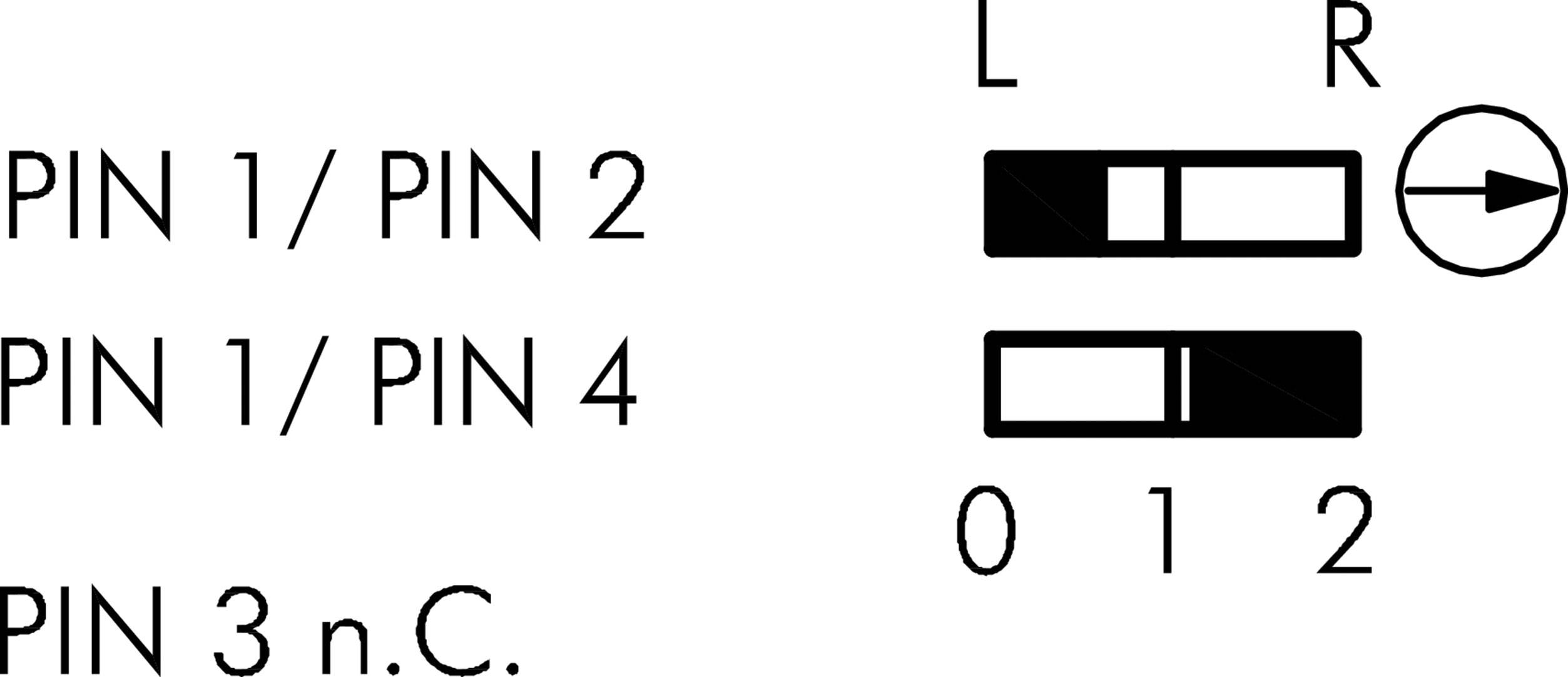

Configuration des PIN : En haut à gauche, PIN 1/2 ; Au milieu à gauche, PIN 1/4 ; En bas à gauche, PIN 3 non utilisé. À droite : L et R indiquent les canaux 0, 1, 2.

1/6

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 41.95 / pièce(s))

CHF 41.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

« touche d'option Schlegel SSTAOI_C008 1 pièce »

Notre service pour vous

Caractéristiques techniques

Classe de protection : II (isolation de protection)
ECLAIRAGE : non
Inscriptible : non
Cadre avant : couleur argent
Forme : ronde

Type de produit: Bouton sélecteur

Spécificités: avec interrupteur rotatif

Type d'éclairage: sans

Type d'actionnement: manuel
commutateur rotatif

Couleur: argent

Connexion: connecteur mâle M12

Fonctions: à rappel

Type de contact: 1 NF (R)
1 NO (T)

Durée de vie mécanique: 1 000 000

Durée de vie électrique: 1 000 000

Ø de montage: 22.3 mm

: IP65
IP67

Température min.: -25 °C

Température max.: +70 °C

Tension de commutation: 50 V DC/AC

Courant de commutation (max.): 4 A

Longueur: 46.4 mm

Largeur: 28 mm

Hauteur: 28 mm

Convient pour: Série : SHORTRON ® connect

Contenu: 1 pc(s)

Dim.: (L x l x H) 46.4 x 28 x 28 mm

Conforme à la norme RoHS: oui

Type: SSTAOI_C008
