Name: Schlegel SSTALI_C005 SSTALI_C005 Bouton sélecteur illuminable, avec élément LED manuel, commutateur rotatif 1 pc(s) Piec
Brand: Schlegel
SKU: 2238625
Availability: BackOrder

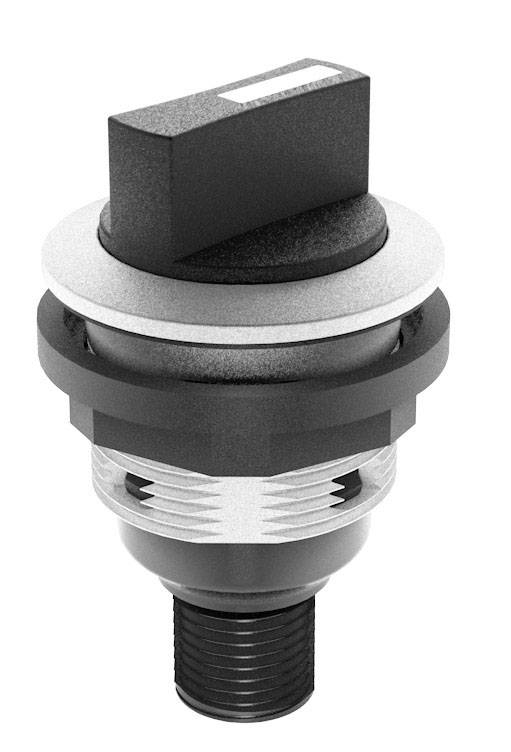

Composant électrique noir, cylindrique, avec un interrupteur rectangulaire saillant sur le dessus et un filetage vissable en bas.

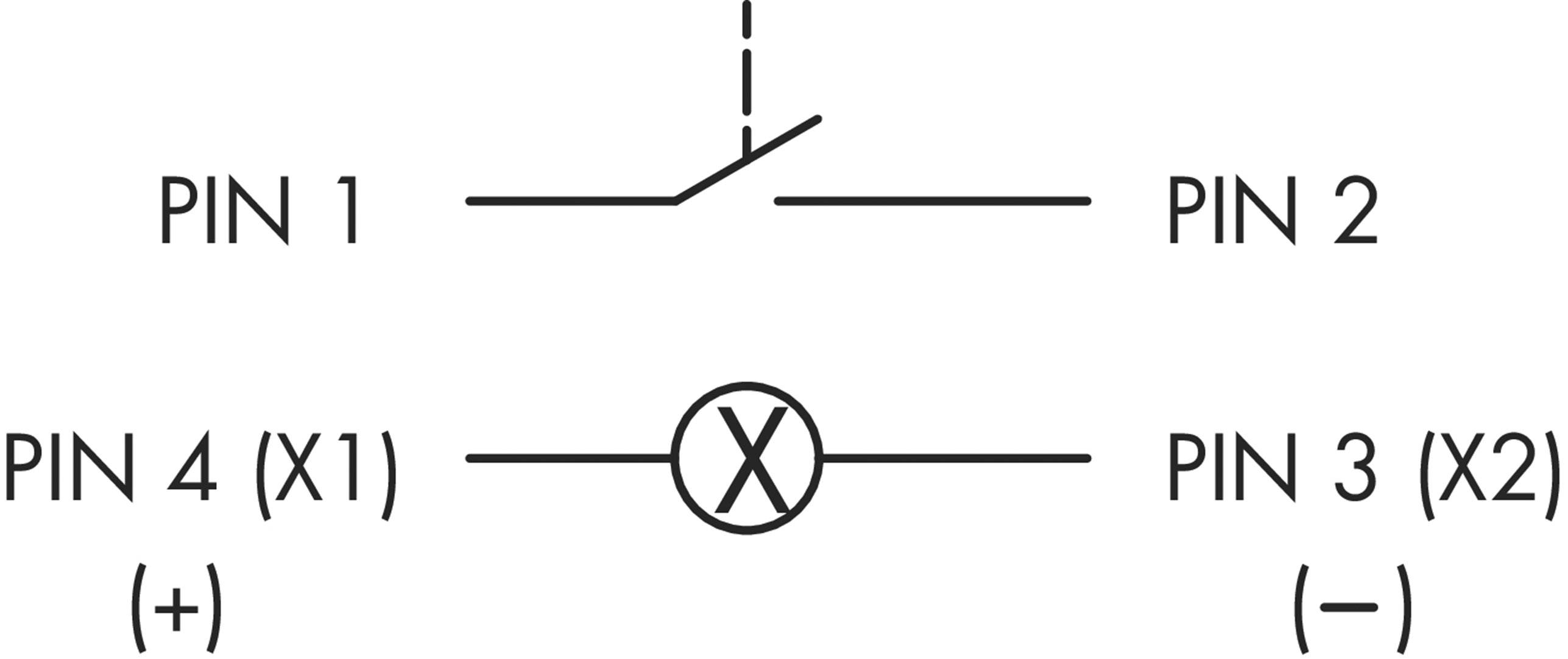

Schéma de câblage d'un interrupteur à quatre points de connexion : 'Broche 1' connectée à 'Broche 2' ; 'Broche 4 (X1)' positive ; 'Broche 3 (X2)' négative.

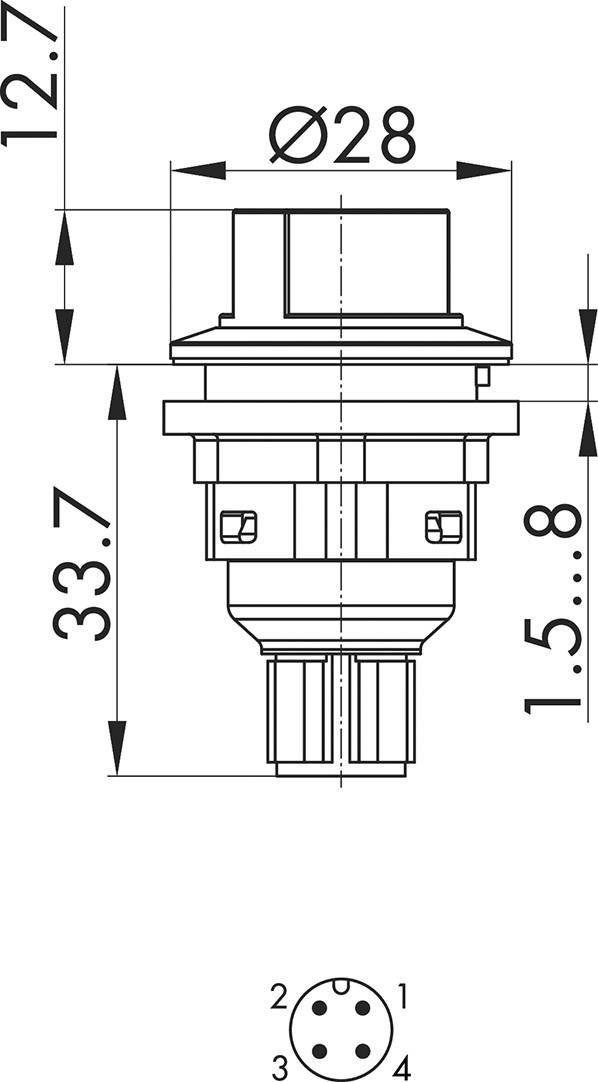

Dessin technique d'un bouton poussoir avec dimensions : diamètre 28 mm, hauteur 33,7 mm. Schéma de connexion avec quatre broches illustré ci-dessous.

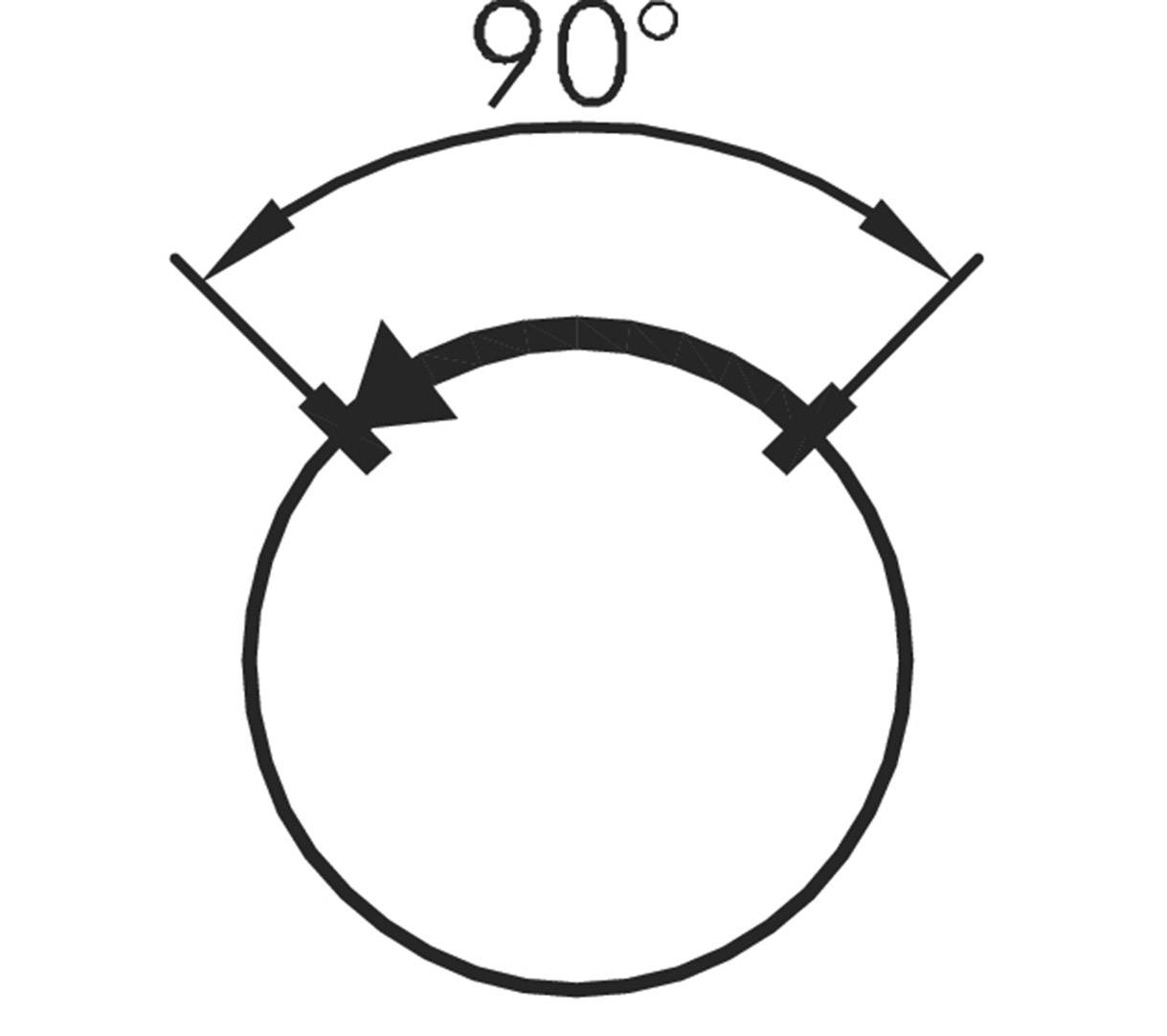

Cercle avec un symbole d'arc de 90 degrés au-dessus, marquant un quart de cercle.

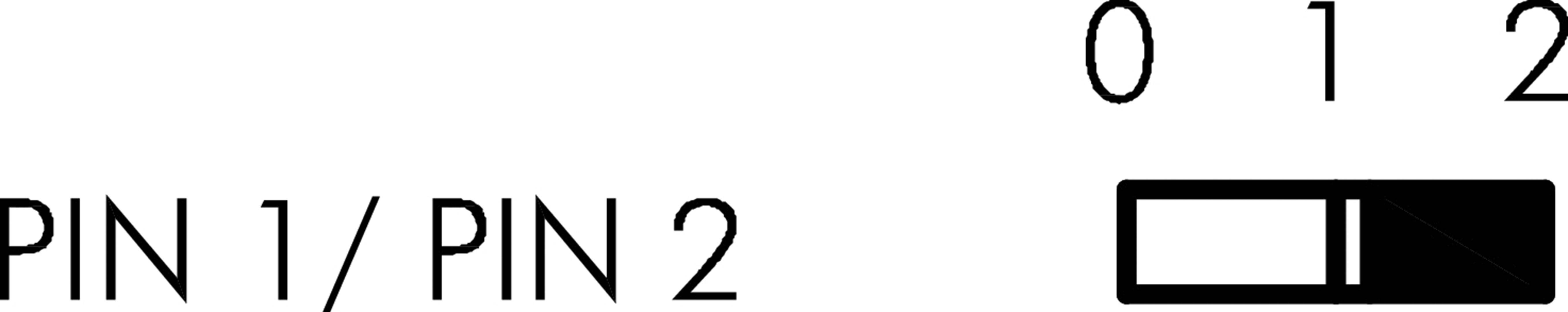

'PIN 1/PIN 2' indique un interrupteur avec des positions 0, 1, 2. L'interrupteur est actuellement sur la position 1.

1/5

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 45.95 / pièce(s))

CHF 45.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

« touche SSTALI_C005 1 pcs »

Notre service pour vous

Caractéristiques techniques

Classe de protection : II (isolation de protection)
Éclairage : oui
Inscriptible : non
Cadre avant : couleur argent
Forme : ronde
Douille de lampe : aucune LED blanche 3 mm intégrée

Type d'emballage: Piece

Type de produit: Bouton sélecteur

Spécificités: illuminable
avec élément LED

Type d'éclairage: LED

Type: LED

Type d'actionnement: manuel
commutateur rotatif

Couleur d'éclairage: blanc

Connexion: connecteur mâle M12

Fonctions: à rappel

Type de contact: 1 NO (T)

Durée de vie mécanique: 1 000 000

Durée de vie électrique: 1 000 000

Ø de montage: 22.3 mm

: IP65
IP67

Température min.: -25 °C

Température max.: +70 °C

Tension de commutation: 50 V DC/AC

Courant de commutation (max.): 4 A

Longueur: 46.4 mm

Largeur: 28 mm

Hauteur: 28 mm

Convient pour: Série : SHORTRON ® connect

Contenu: 1 pc(s)

Dim.: (L x l x H) 46.4 x 28 x 28 mm

Conforme à la norme RoHS: oui

Type: SSTALI_C005
