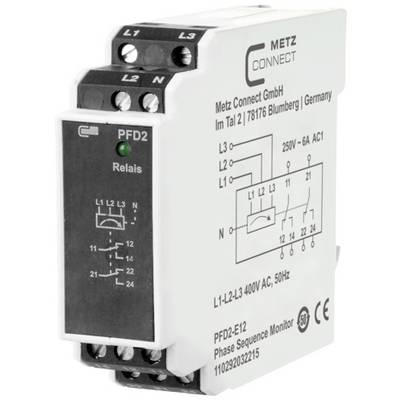

Relais de surveillance 400 V/AC (max) 2 inverseurs (RT) Metz Connect 110292032215 Piece 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais de surveillance
Fonctions
Séquence de phase
Tension de fonctionnement max.
400 V/AC
Type de contact
2 inverseurs (RT)
Fiche technique (PDF)
16 pièce(s)
Nombre
Total (CHF 44.36 / pièce(s))
CHF 44.36
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Relais de surveillance PFD2-E12
Points forts & détails
- Relais de mesureRelais de surveillanceSurveillance de la protection du moteurSurveillance de courroie trapézoïdaleGardien cosPhiBTR Netcom
Caractéristiques techniques
- Constructeur: METZ CONNECT
- Groupe de produits: Automatisation des bâtiments
- Types de produits: Relais de surveillance de phase
- Couleur: multicolore
- Classe de protection (Code IP): IP40
- Température de fonctionnement min.: 0 °C
- Température de fonctionnement max.: 55 °C
- Hauteur: 11.8 cm
- Largeur: 4.6 cm
- Profondeur: 7.6 cm
- Poids: 110 g
- Hauteur du colis: 0 mm
- Largeur du colis: 0 mm
- Profondeur du colis: 0 mm
- Poids du paquet: 0 kg
- Poids brut: 0
- Type d'emballage
Piece
- Type de produit
Relais de surveillance
- Type
110292032215
- Fonctions
Séquence de phase
- Tension de fonctionnement
400 V/AC
- Tension de fonctionnement max.
400 V/AC
- Tension de fonctionnement
400 V/AC (max)
- Type de contact
2 inverseurs (RT)
- Tension de contact (max.)
400 V/AC
- Connexion
borne à vis
IP40
- Température min.
0 °C
- Température max.
+55 °C
- Largeur
22.50 mm
- Hauteur
75 mm
- Profondeur
95 mm
- Dim.
(L x l x H) 95 x 22.50 x 75 mm
- Contenu
1 pc(s)
- Poids
120 g
- Couleur
gris
- Longueur
95 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2860487 Relais de surveillance 400 V/AC (max) 2 inverseurs (RT) Metz Connect 110292032215 Piece 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2860487 Relais de surveillance 400 V/AC (max) 2 inverseurs (RT) Metz Connect 110292032215 Piece 1 pc(s)
Description
Le relais de surveillance pour la surveillance de la séquence de phases correcte L1-L2-L3 (sens de rotation à droite) et la surveillance des tensions de phase individuelles en cas de panne totale. Les tensions de phase à surveiller sont connectées aux bornes L1-L2-L3, les bornes 11, 14 ou 21, 24 des contacts de sortie relais sont préconnectées devant la bobine d'excitation du contacteur de commutation du moteur. Avec une séquence de phase correcte, le relais de sortie s'allume (LED verte allumée). En cas de panne totale d'une phase, le relais de sortie retombe dans son ruelage (LED verte éteinte). Une tension d'alimentation spéciale n'est pas nécessaire pour le relais de surveillance. L'appareil ne doit être raccordé à N que si les trois phases à surveiller sont effectuées sur un circuit (par ex. La surveillance de la température ou similaire) est connectée à N.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Contenu de la livraison
- METZ CONNECT PFD2-E12 Surveillance de phases
