ÉlectromécaniqueRelaisRelais de contrôle de tensionRelais de surveillance, grandeurs électriques

Relais de surveillance 1 inverseur (RT) Siemens 3RR2243-1FW30 Piece 1 pc(s)

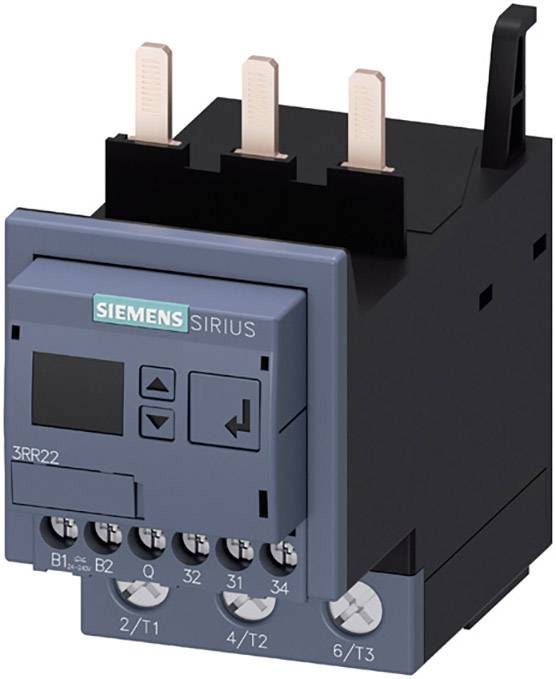

L'image montre un relais de surcharge Siemens SIRIUS 3RR22 avec ses bornes de connexion. Il est utilisé dans les systèmes de commande électriques.
Une armoire électrique comprenant plusieurs composants électriquement interconnectés tels que des interrupteurs, des relais et des cartes de circuits imprimés pour le contrôle des processus de machines.

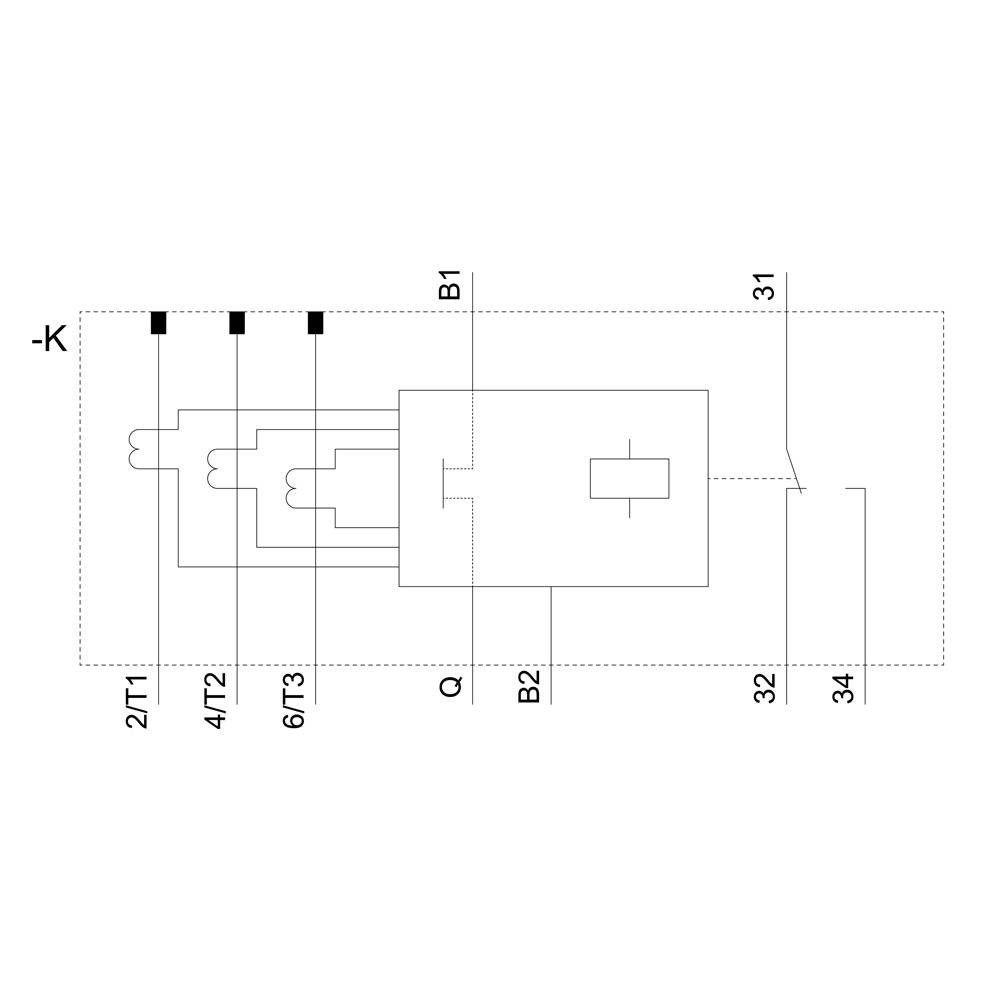

Schéma de câblage avec des symboles et des lignes, montrant les connexions électriques et les composants, incluant -K, B1, T1, T2, T3.
Dessin d'un composant électrique avec vue de face et vue latérale. Dimensions en mm : largeur 55, hauteur 90, profondeur 65.
1/4
Photo non contractuelle
Type d'emballage
Piece
Type de produit
Relais de surveillance
Fonctions
Courant
Type de contact
1 inverseur (RT)
Type
3RR2243-1FW30
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 30 novembre
Nombre
Total (CHF 337.95 / pièce(s))
CHF 337.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Relais de surveillance de courant 3RR2

  • Plus de surveillance de courant triphasé

Caractéristiques techniques

  • Taille du contacteur combinable: S2
  • Valeur du courant d'appel (réglable): 8 - 80 A
  • Durée de temporisation de réponse: 0 - 99 s
Type d'emballage

Piece

Type de produit

Relais de surveillance

Type

3RR2243-1FW30

Dimensions

S2

Fonctions

Courant

Tension de fonctionnement

240 V/AC

Plage de réglage du courant (min.)

8 A

Valeur du courant d'appel (max.)

80 A

Plage de réglage (courant)

8 - 80 A

Type de contact

1 inverseur (RT)

Connexion

raccord à vis

IP20

Température min.

-25 °C

Température max.

+60 °C

Largeur

55 mm

Hauteur

99 mm

Dim.

(L x l x H) 112 x 55 x 99 mm

Contenu

1 pc(s)

AWG max.

1

AWG min.

18

Longueur

112 mm

Section de câble flexible (min.)

1 mm²

Section min. de câble rigide

1 mm²

55

99 mm

112 mm

FAUX

VRAI

FAUX

FAUX

FAUX

VRAI

FAUX

VRAI

FAUX

FAUX

FAUX

Screw connection

99 s

0 s

30 s

0 s

AC/DC

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 1431114 Relais de surveillance 1 inverseur (RT) Siemens 3RR2243-1FW30 Piece 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1431114 Relais de surveillance 1 inverseur (RT) Siemens 3RR2243-1FW30 Piece 1 pc(s)

Description

Relais de surveillance, pouvant être monté sur contacteur 3RT2.

Modèle

  • Numérique réglable
  • Manuel et réinitialisation automatique
  • 1 sortie de semi-conducteur pour l'alarme et l'avertissement
  • Surveillance de surintensité
  • Surveillance du sous-courant
  • Surveillance du sur-courant et du sous-courant
  • Surveillance du courant apparent
  • Surveillance du courant actif
  • Détection de sous-intensité 3 phases
  • Détection de la séquence de phase
  • Peut être allumé et éteint la détection de la séquence de phase
  • Délai de réponse réglable

Avertissement

Veuillez noter que le produit est une commande spéciale et donc exclu du retour. Commande spéciale, pas de droit de rétractation.
