Relais de surcharge Siemens 3RU2146-4LD0 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Relais de surcharge
Fonctions
Surcharge
Type
3RU2146-4LD0
Dimensions
S3
Tension de fonctionnement
690 V
Fiche technique (PDF)
Nombre
Total (CHF 155.37 / pièce(s))
CHF 155.37
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Relais de surcharge 70...90 A thermique pour protection moteur taille S3, CLASS 10 montage sur contacteur circuit principal : vis circuit auxiliaire:borne à ressort RESET manuel automatique
- Type de produit
Relais de surcharge
- Type
3RU2146-4LD0
- Dimensions
S3
- Fonctions
Surcharge
- Tension de fonctionnement
690 V
- Plage de réglage du courant (min.)
70 A
- Valeur du courant d'appel (max.)
90 A
- Plage de réglage (courant)
70 - 90 A
- Connexion
raccord à vis
IP20
- Température min.
-40 °C
- Température max.
+70 °C

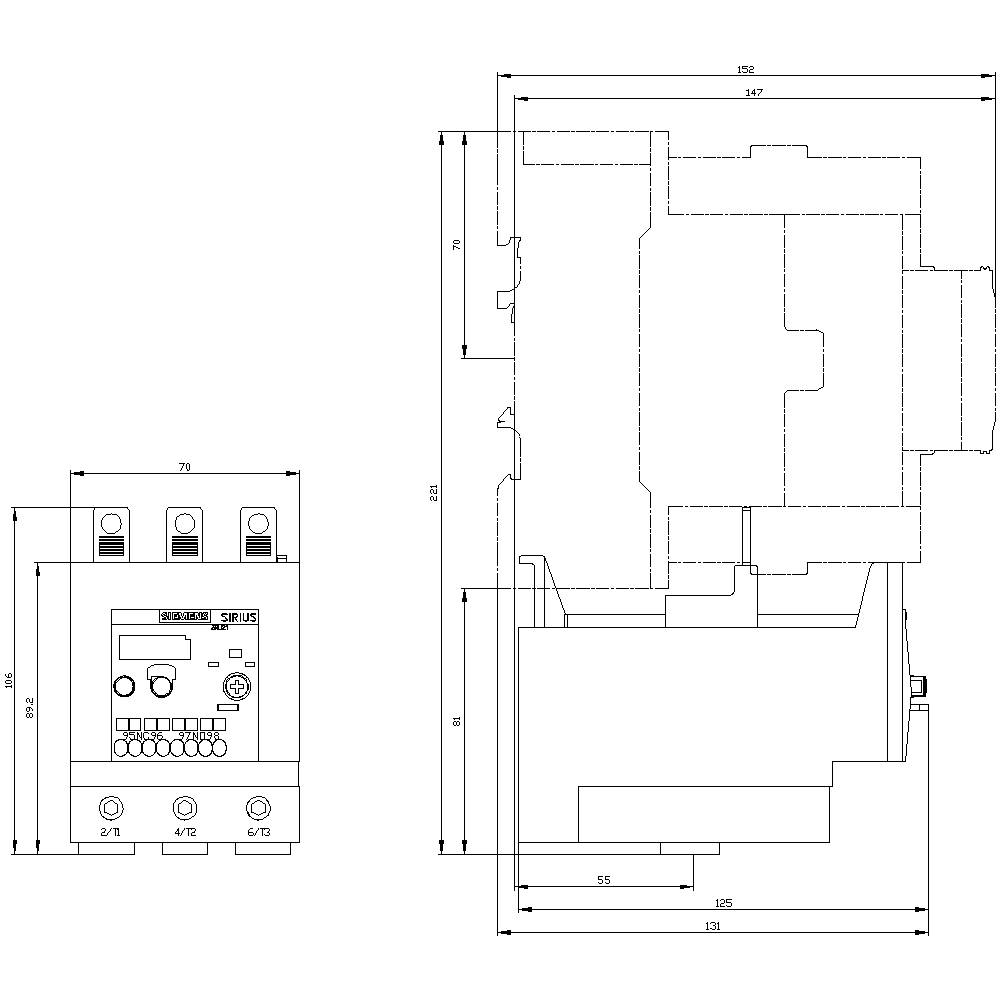

- Largeur
70 mm
- Hauteur
105 mm
- Profondeur
125 mm
- Dim.
(l x H x P) 70 x 105 x 125 mm
- Contenu
1 pc(s)
- AWG max.
1
- AWG min.
10
- Courant nominal
90 A
- Section câble flexible (max.)
50 mm²
- Section de câble flexible (min.)
2.5 mm²
Direct attachment
1
1
0
CLASS 10
Screw connection
1000 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 1749847 Relais de surcharge Siemens 3RU2146-4LD0 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1749847 Relais de surcharge Siemens 3RU2146-4LD0 1 pc(s)
Description
Relais de surcharge 70...90 A pour protection moteur taille S3, classe 10 Annexe Protection circuit principal : à visser circuit électrique de secours : borne à ressort main RESET automatique relais de surcharge thermique SIRIUS 3RU2 pour la protection dépendant du courant d'équipements à démarrage normal contre les échauffements abusifs dus à une surcharge ou une défaillance de phase. Cette série est particulièrement flexible et économique. Homologations dans le monde entier (par ex. IEC et UL/CSA) et applications dans des applications à risque d'explosion (ATEX ou IEC Ex) sont bien entendu. Disponibles avec différentes plages de réglage du déclencheur contre la surcharge. Ils sont à vis ou bornes à ressort pour un accès rapide et sans entretien résistant aux vibrations, ainsi que pour une installation simple. L'accessoire s'adapte en permanence pour toutes les tailles de S00 jusqu'à S3. Simple, efficace, toujours à jour - le système SIRIUS.
