Name: Relais de surcharge Siemens 3RU2136-4HD0 1 pc(s) Piece
Brand: Siemens
SKU: 1744902
Availability: BackOrder

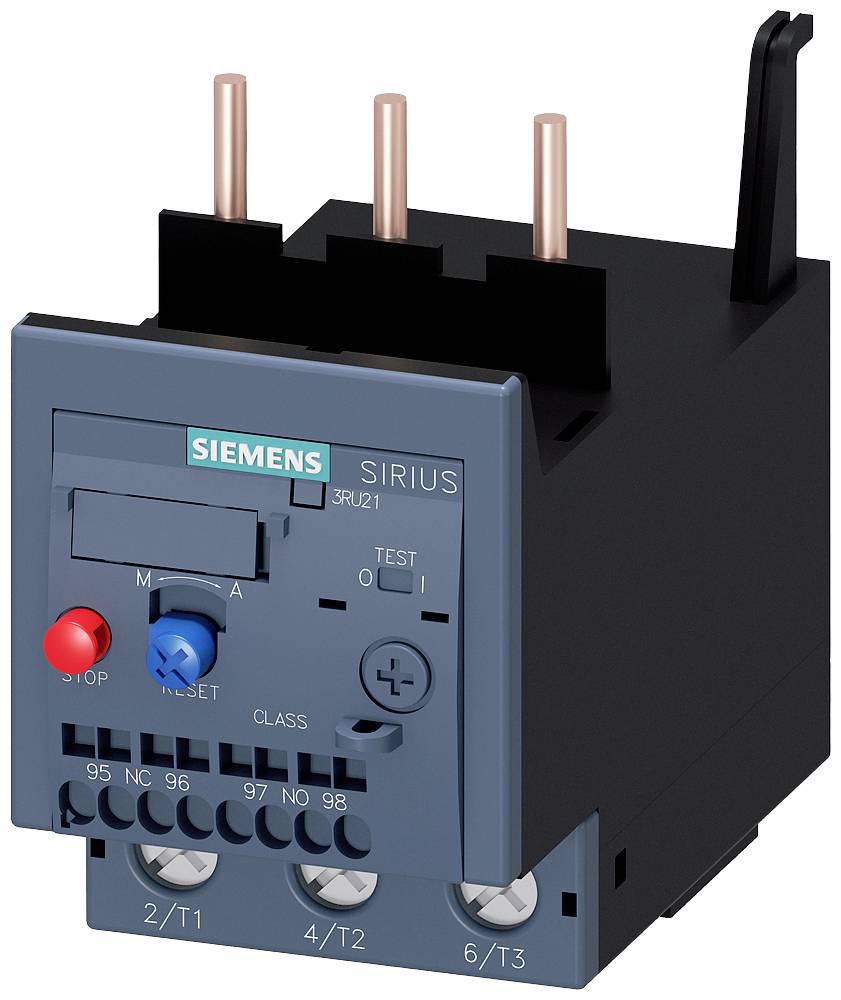

Un relais de surcharge Siemens Sirius avec une plaque frontale bleue, un bouton 'Stop' rouge, un bouton 'Reset' bleu et des connexions électriques en haut.

Un armoire électrique ouverte montre divers câbles et composants électriques destinés au contrôle et à la distribution de l'énergie.

'Schéma d'un relais de surcharge thermique avec composants : support, relais de surcharge, accessoires, RESET à distance, déclencheur à fil, couvercle, RESET mécanique, bouton-poussoir.'

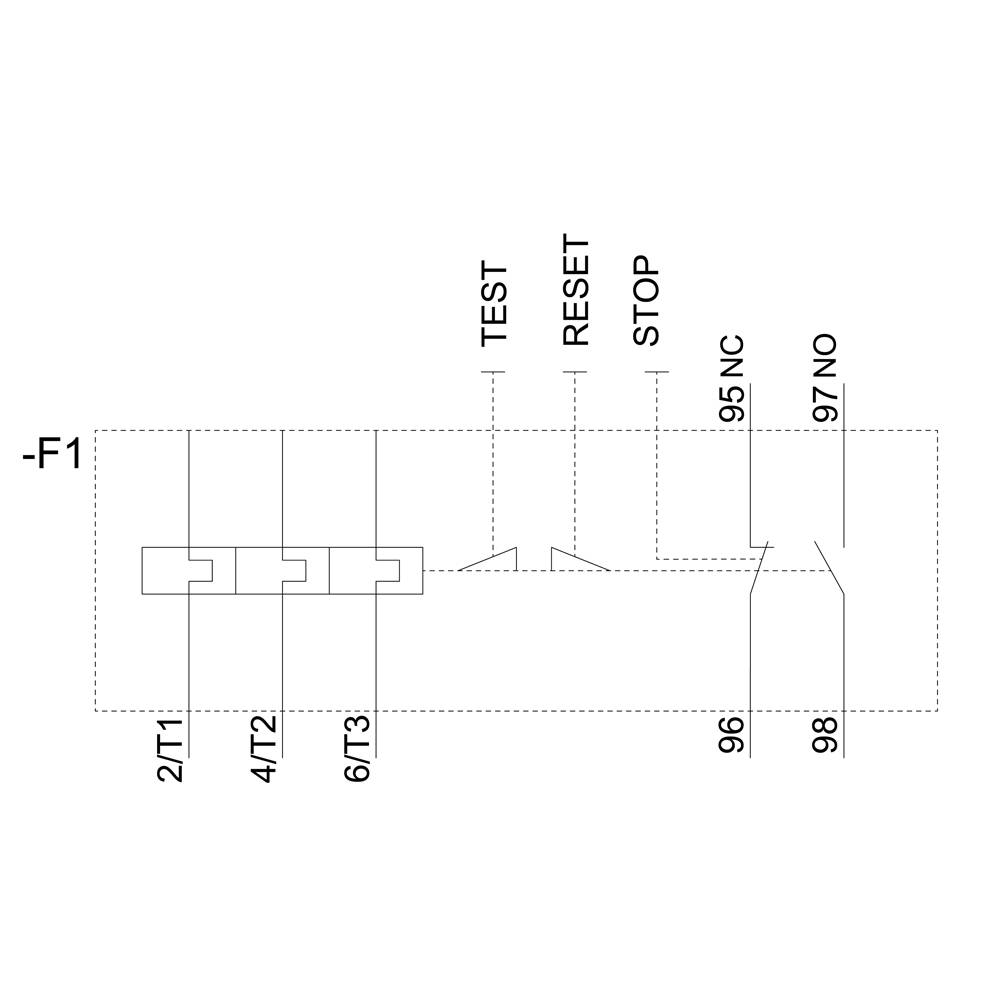

Le symbole de commutation indique un circuit avec des positions pour TEST, RÉINITIALISATION et ARRÊT, ainsi que des connexions 2/T1, 4/T2, 6/T3, 95 NC, 97 NO, 96, 98.

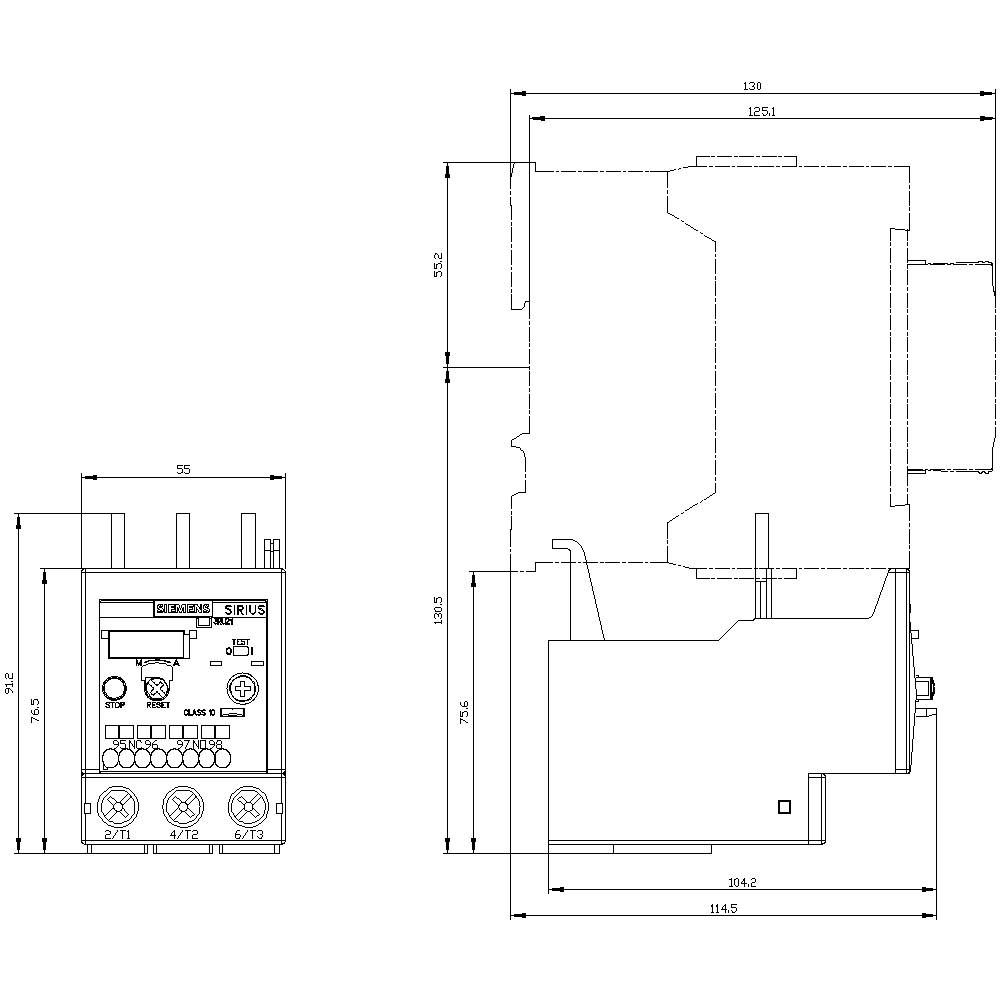

Dessin technique d'un dispositif électronique avec des dimensions détaillées en millimètres. Les vues de face et de côté sont représentées.

1/5

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type

3RU2136-4HD0

Dimensions

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun. 30 novembre

Nombre

pièce(s)

Total (CHF 185.95 / pièce(s))

CHF 185.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Relais de surcharge 40... 50 A thermique pour protection moteur taille S2, CLASSE 10 montage sur contacteur circuit principal : vis circuit auxiliaire:borne à ressort RESET manuel-automatique

Type d'emballage: Piece

Type de produit: Relais de surcharge

Type: 3RU2136-4HD0

Dimensions: S2

Fonctions: Surcharge

Tension de fonctionnement: 690 V

Plage de réglage du courant (min.): 40 A

Valeur du courant d'appel (max.): 50 A

Plage de réglage (courant): 40 - 50 A

Connexion: raccord à vis

: IP20

Température min.: -40 °C

Température max.: +70 °C

Largeur: 55 mm

Hauteur: 90 mm

Profondeur: 105 mm

Dim.: (l x H x P) 55 x 90 x 105 mm

Contenu: 1 pc(s)

AWG max.: 1

AWG min.: 18

Courant nominal: 50 A

Section câble flexible (max.): 35 mm²

Section de câble rigide (max.): 10 mm²

Section de câble flexible (min.): 1 mm²

Section min. de câble rigide: 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 1744902 Relais de surcharge Siemens 3RU2136-4HD0 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1744902 Relais de surcharge Siemens 3RU2136-4HD0 1 pc(s) Piece

Description

Relais de surcharge 40... 50 A pour protection moteur taille S2, classe 10 Annexe Protection circuit principal : à visser circuit électrique de secours : borne à ressort main RESET automatique relais de surcharge thermique SIRIUS 3RU2 pour la protection dépendant du courant d'équipements à démarrage normal contre les échauffements abusifs dus à une surcharge ou une défaillance de phase. Cette série est particulièrement flexible et économique. Homologations dans le monde entier (par ex. IEC et UL/CSA) et applications dans des applications à risque d'explosion (ATEX ou IEC Ex) sont bien entendu. Disponibles avec différentes plages de réglage du déclencheur contre la surcharge. Ils sont à vis ou bornes à ressort pour un accès rapide et sans entretien résistant aux vibrations, ainsi que pour une installation simple. L'accessoire s'adapte en permanence pour toutes les tailles de S00 jusqu'à S3. Simple, efficace, toujours à jour - le système SIRIUS.
