Relais de surcharge Siemens 3RU2136-4EB0 1 pc(s)

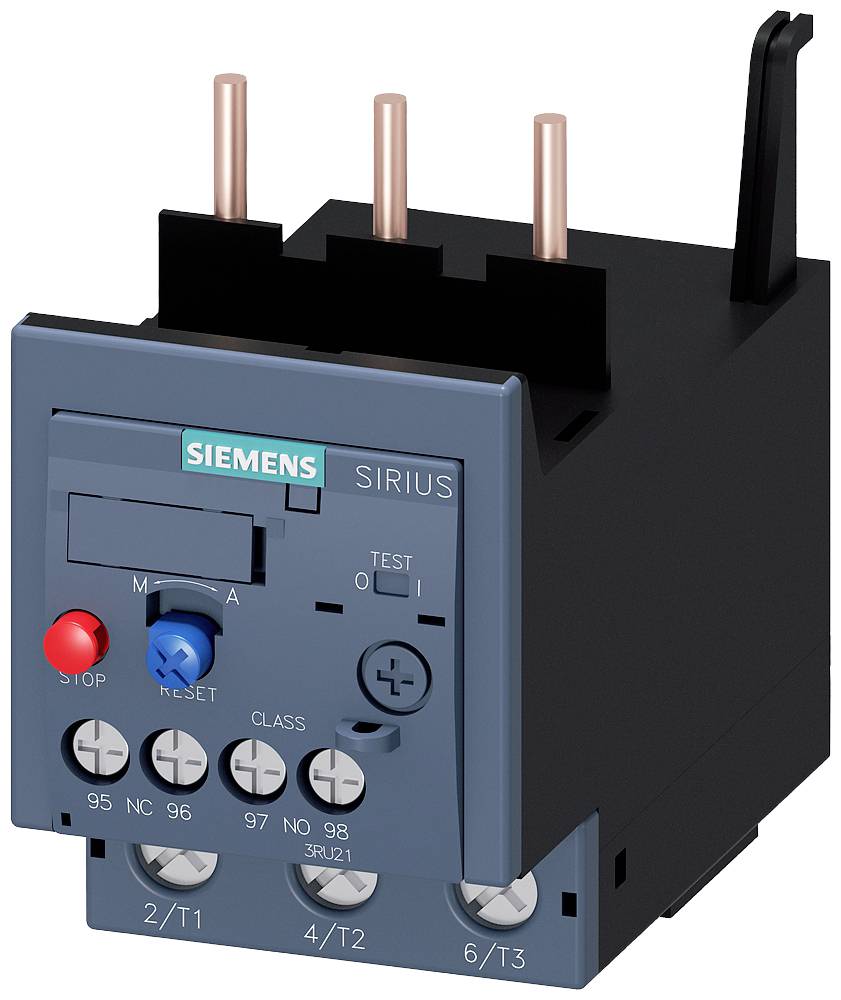

Un relais de surcharge thermique Siemens, modèle Sirius, avec bouton bleu et rouge, bornes de connexion et régulateur de réglage.
'Armoire électrique ouverte avec des composants électroniques câblés dans une disposition ordonnée.'
Infographie d'un relais de surcharge avec ses accessoires. Présente les composants, dont la réinitialisation mécanique, le couvercle plombable et le bouton-poussoir.

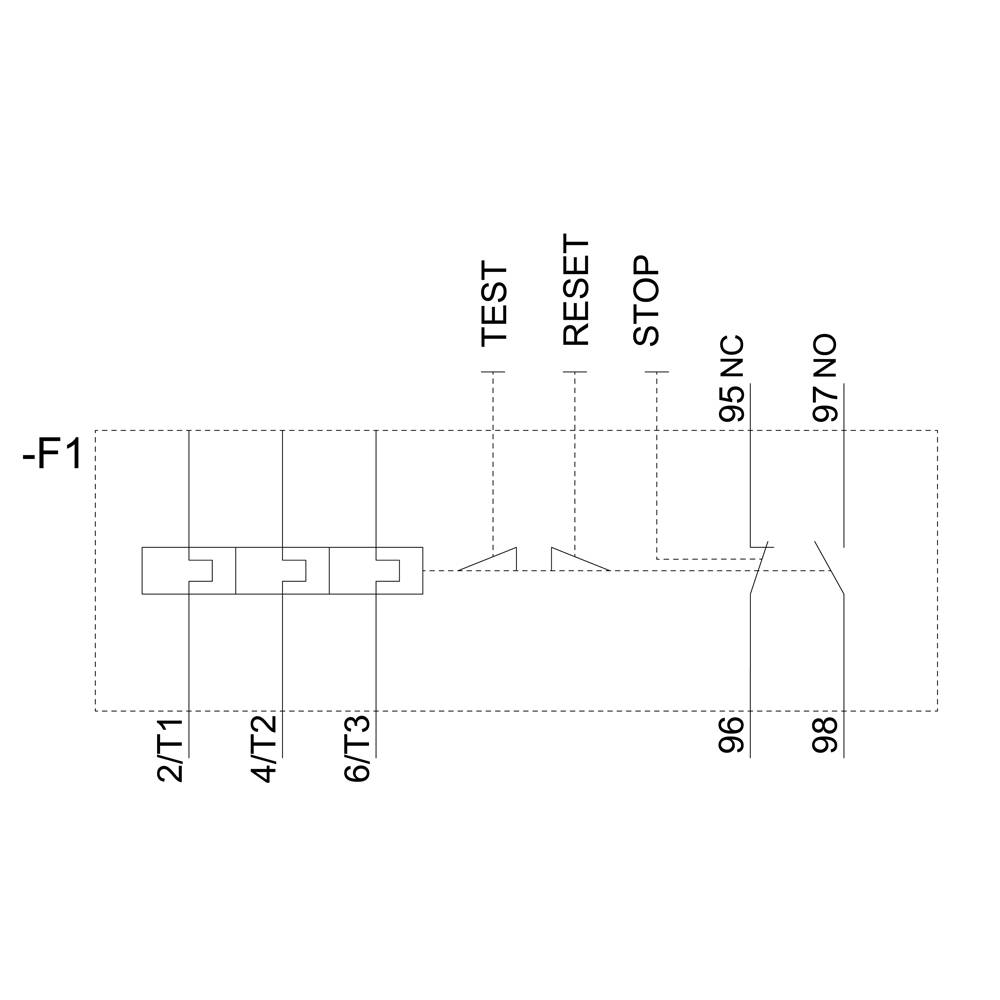

Schéma de principe d'un relais avec bornes de connexion : T1, T2, T3. Fonctions : TEST, RESET, ARRÊT. Connexions de contacts : 95 NF, 96, 97 NO, 98.

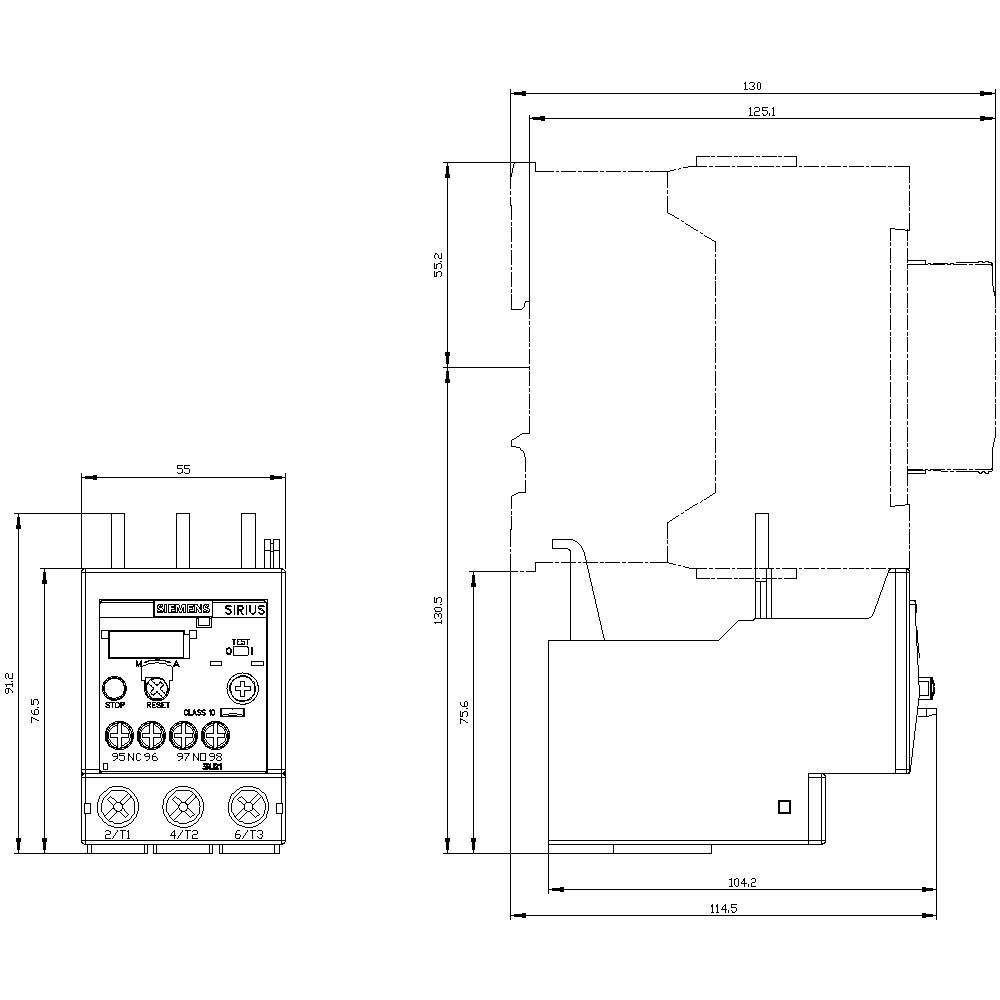

Dessin technique d'un dispositif électronique de protection avec dimensions. Indique la hauteur, la largeur et la profondeur de l'appareil en millimètres.
1/5
Photo non contractuelle
Type de produit
Relais de surcharge
Fonctions
Surcharge
Type
3RU2136-4EB0
Dimensions
S2
Spécificités
commutateur auto/manuel
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 27 novembre
Nombre
Total (CHF 97.95 / pièce(s))
CHF 97.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Relais de surcharge 22...32 A thermique pour protection moteur taille S2, CLASSE 10 montage sur contacteur circuit principal : vis circuit auxiliaire : vis RESET manuel-automatique
Type de produit

Relais de surcharge

Type

3RU2136-4EB0

Dimensions

S2

Fonctions

Surcharge

Spécificités

commutateur auto/manuel

Tension de fonctionnement

690 V

Plage de réglage du courant (min.)

22 A

Valeur du courant d'appel (max.)

32 A

Plage de réglage (courant)

22 - 32 A

Connexion

raccord à vis

IP20

Température min.

-40 °C

Température max.

+70 °C

Largeur

55 mm

Hauteur

90 mm

Profondeur

105 mm

Dim.

(l x H x P) 55 x 90 x 105 mm

Contenu

1 pc(s)

AWG max.

1

AWG min.

18

Courant nominal

32 A

Section câble flexible (max.)

35 mm²

Section de câble rigide (max.)

10 mm²

Section de câble flexible (min.)

1 mm²

Section min. de câble rigide

1 mm²

Direct attachment

1

1

0

CLASS 10

Screw connection

690 V

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 1750877 Relais de surcharge Siemens 3RU2136-4EB0 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1750877 Relais de surcharge Siemens 3RU2136-4EB0 1 pc(s)

Description

Rel. de surch. 22-32A 3RU2136-4EB0
