Relais de surcharge Siemens 3RU2126-4PB0 1 pc(s) Piece

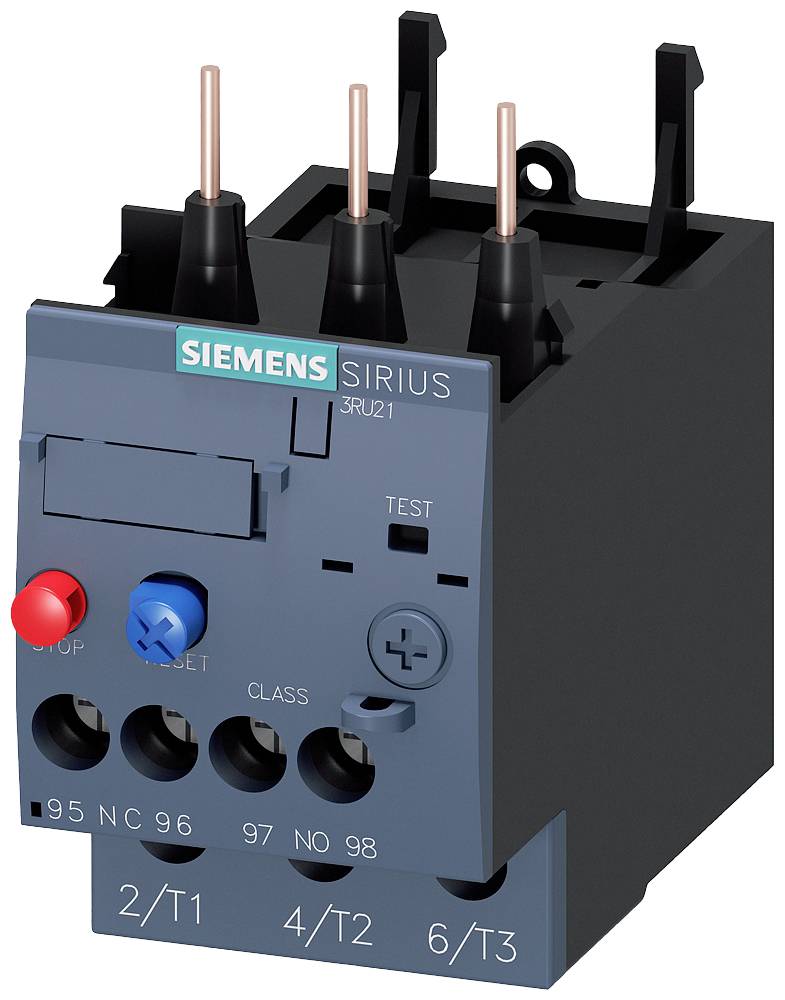

Le 'Siemens Sirius Schütz 3RU21' présente un appareil électrique avec trois contacts en cuivre en haut, des éléments de commande bleus et rouges à l'avant.
Un armoire électrique ouverte montre de nombreux composants électriques et câblages.
Diagramme d'un appareil de connexion avec étiquettes, comprenant le support, le relais de surcharge thermique, la réinitialisation à distance et le bouton-poussoir.

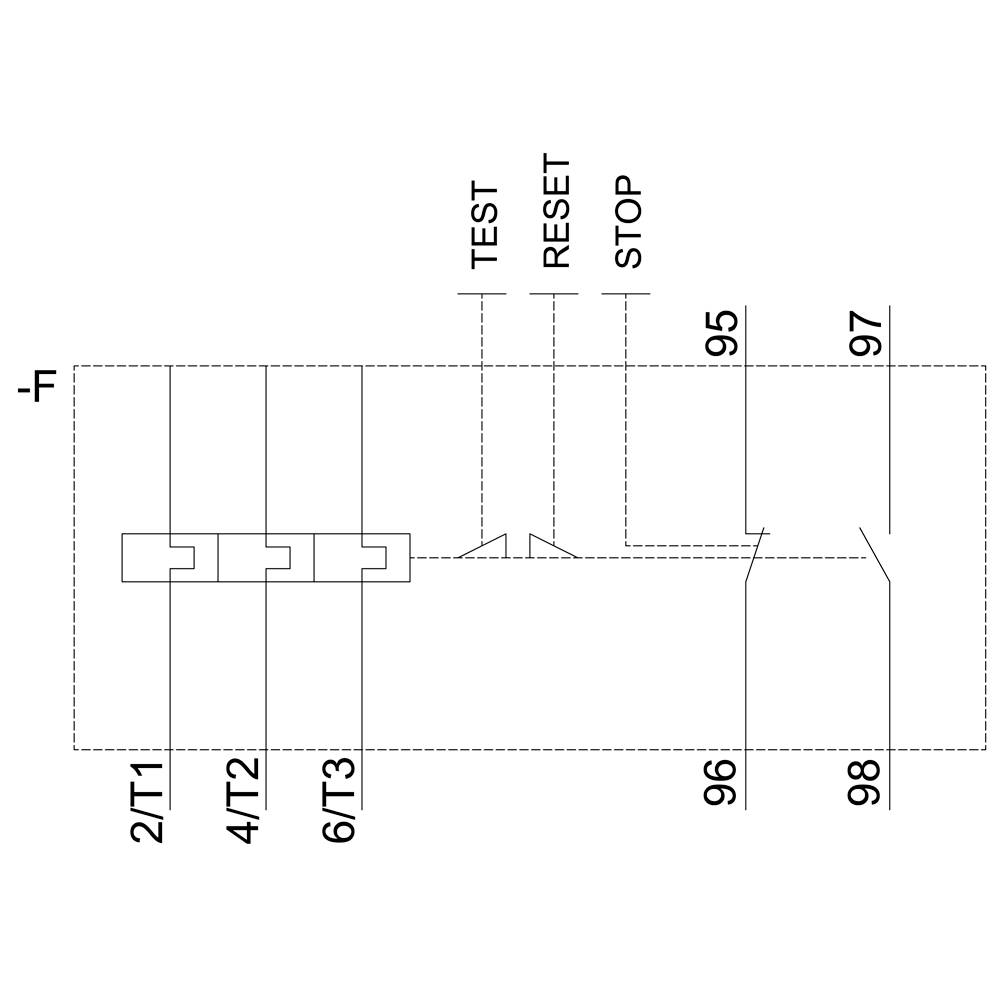

Dessin technique d'un interrupteur électrique avec les inscriptions 'TEST', 'RESET' et 'STOP'. À gauche sont marqués les bornes de contact 2/T1, 4/T2 et 6/T3.

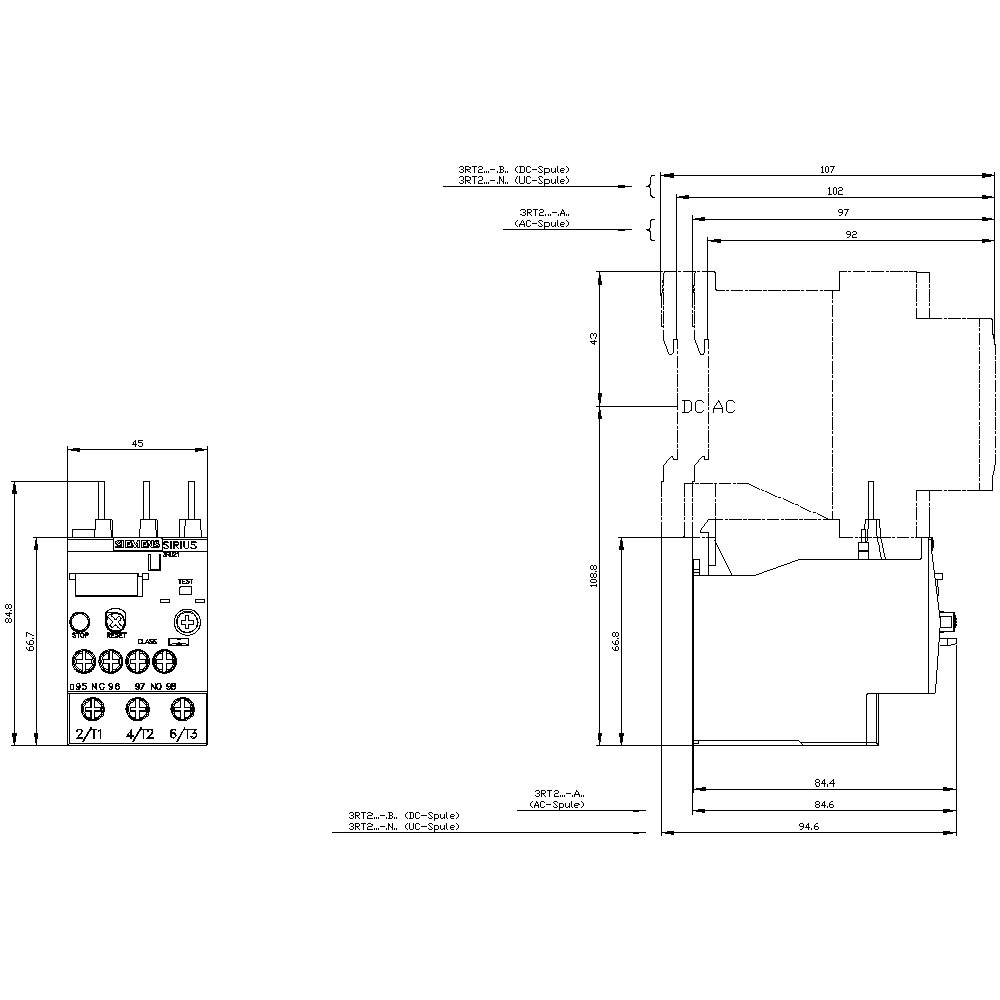

Dessin technique d'un appareil électrique de commutation avec des dimensions détaillées et des détails de connexion sur deux vues.

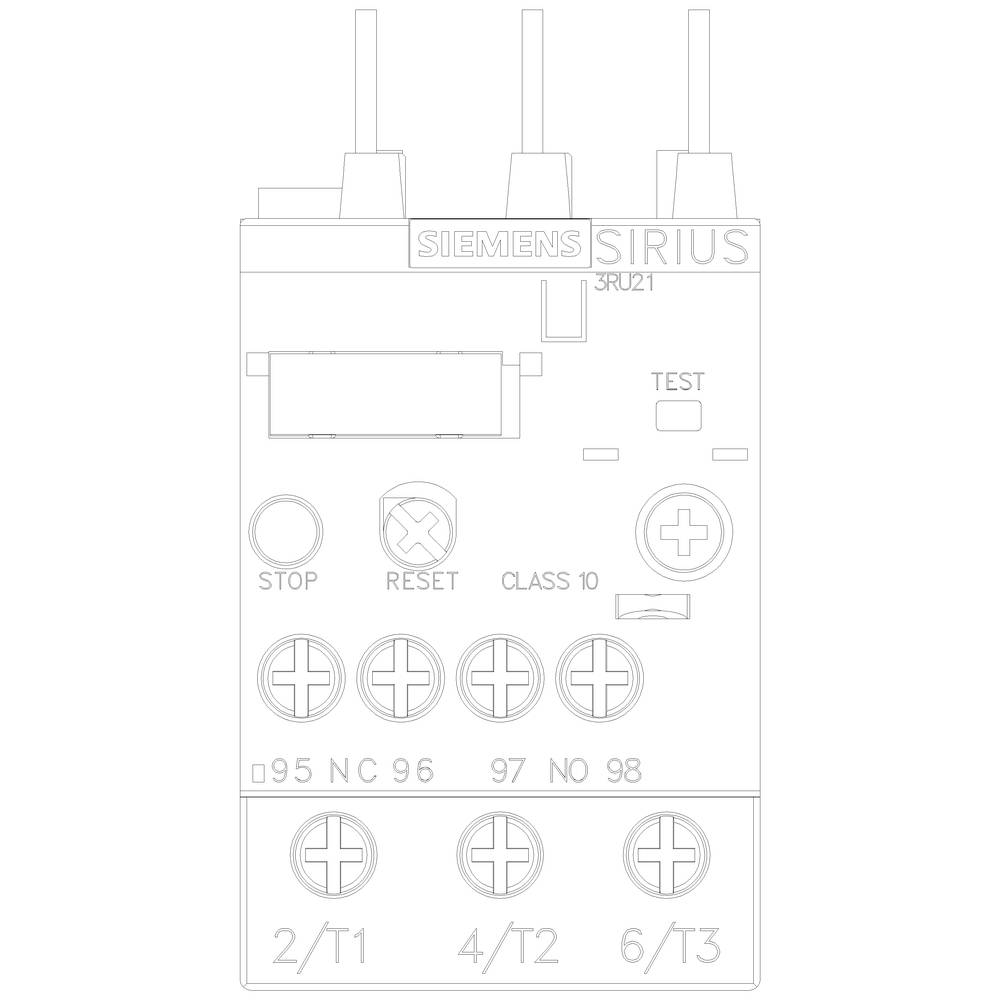

Vue de face d'un relais de surcharge Siemens SIRIUS 3RU21, montrant les connexions et les éléments de commande tels que le bouton de test, les touches d'arrêt et de réinitialisation.
1/6
Photo non contractuelle
Type d'emballage
Piece
Type de produit
Relais de surcharge
Fonctions
Surcharge
Type
3RU2126-4PB0
Dimensions
S0
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 30 novembre
Nombre
Total (CHF 87.95 / pièce(s))
CHF 87.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Relais de surcharge 30...36 A thermique pour protection moteur taille S0, CLASSE 10 montage sur contacteur circuit principal : vis circuit auxiliaire : vis RESET manuel automatique
Type d'emballage

Piece

Type de produit

Relais de surcharge

Type

3RU2126-4PB0

Dimensions

S0

Fonctions

Surcharge

Spécificités

commutateur auto/manuel

Tension de fonctionnement

690 V

Plage de réglage du courant (min.)

30 A

Valeur du courant d'appel (max.)

36 A

Plage de réglage (courant)

30 - 36 A

Connexion

raccord à vis

IP20

Température min.

-40 °C

Température max.

+70 °C

Largeur

45 mm

Hauteur

85 mm

Profondeur

85 mm

Dim.

(l x H x P) 45 x 85 x 85 mm

Contenu

1 pc(s)

Poids

0.2134 kg

AWG max.

8

AWG min.

16

Courant nominal

36 A

Section câble flexible (max.)

10 mm²

Section de câble rigide (max.)

10 mm²

Section de câble flexible (min.)

1 mm²

Section min. de câble rigide

1 mm²

Direct attachment

1

1

0

CLASS 10

Screw connection

690 V

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 1744885 Relais de surcharge Siemens 3RU2126-4PB0 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1744885 Relais de surcharge Siemens 3RU2126-4PB0 1 pc(s) Piece

Description

Relais de surcharge 30-36A 3RU2126-4PB0

Ce texte a été traduit par une machine.
