Relais de surcharge Siemens 3RU2126-4NB0 1 pc(s) Piece

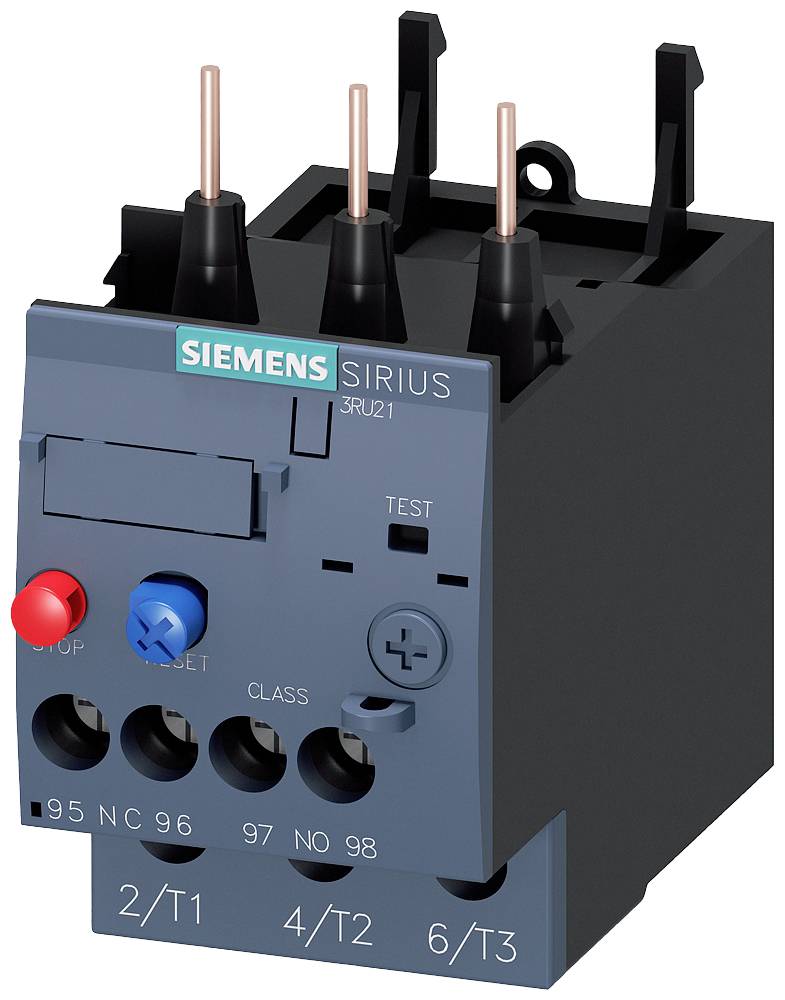

Un relais de surcharge thermique de Siemens avec des touches pour les fonctions de test, de réinitialisation et de réglage, bornes de connexion situées sur la face inférieure.

Photo non contractuelle

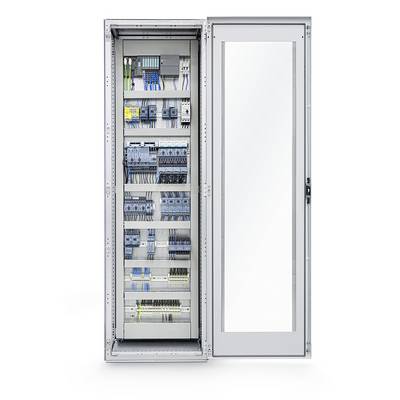

Un armoire électrique ouverte montre divers composants électriques et câblages organisés sur plusieurs niveaux.

L'image présente un croquis de montage d'un relais de surcharge thermique avec ses accessoires, incluant des supports et des mécanismes de réarmement.

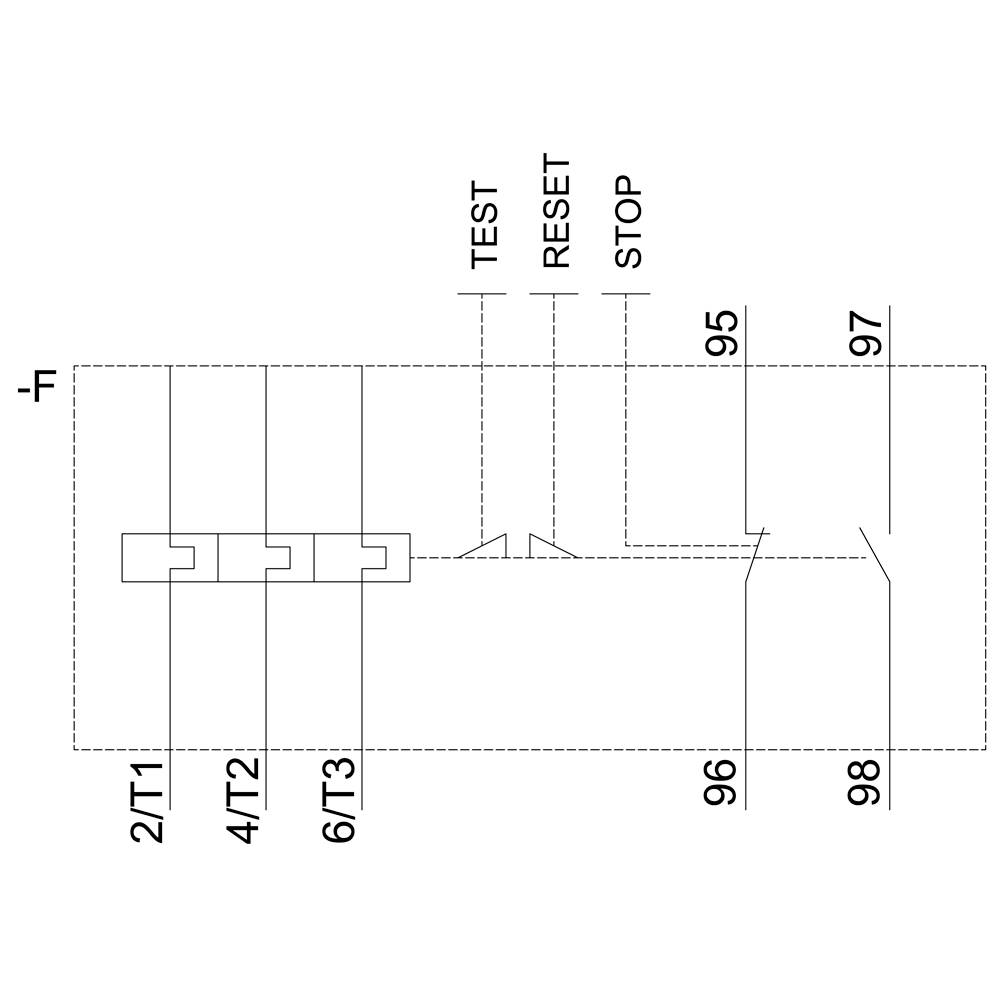

Schéma de câblage avec trois boutons : 'TEST', 'RESET', 'STOP'. Bornes pertinentes T1, T2, T3 marquées. Le diagramme montre la connexion entre les boutons et les bornes.

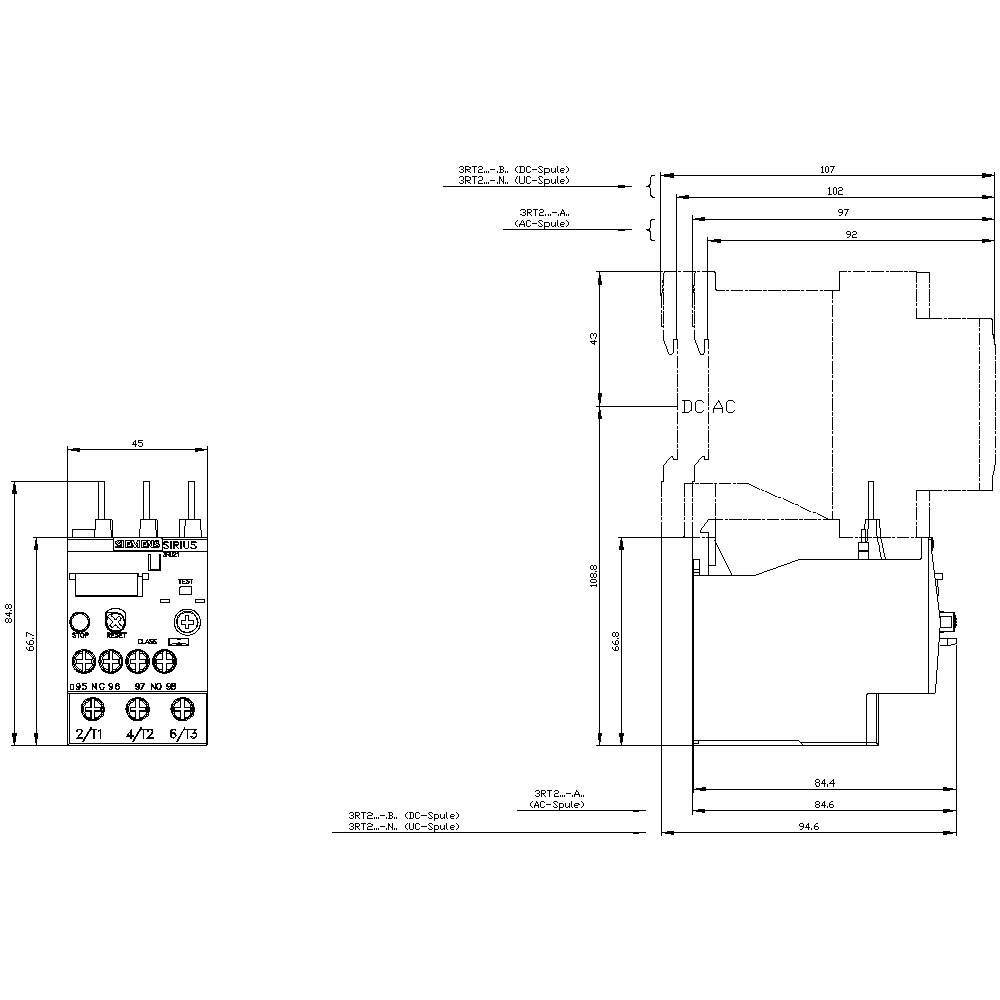

Dessin technique d'un interrupteur électrique avec dimensions en millimètres, vues latérale et frontale, avec annotations.

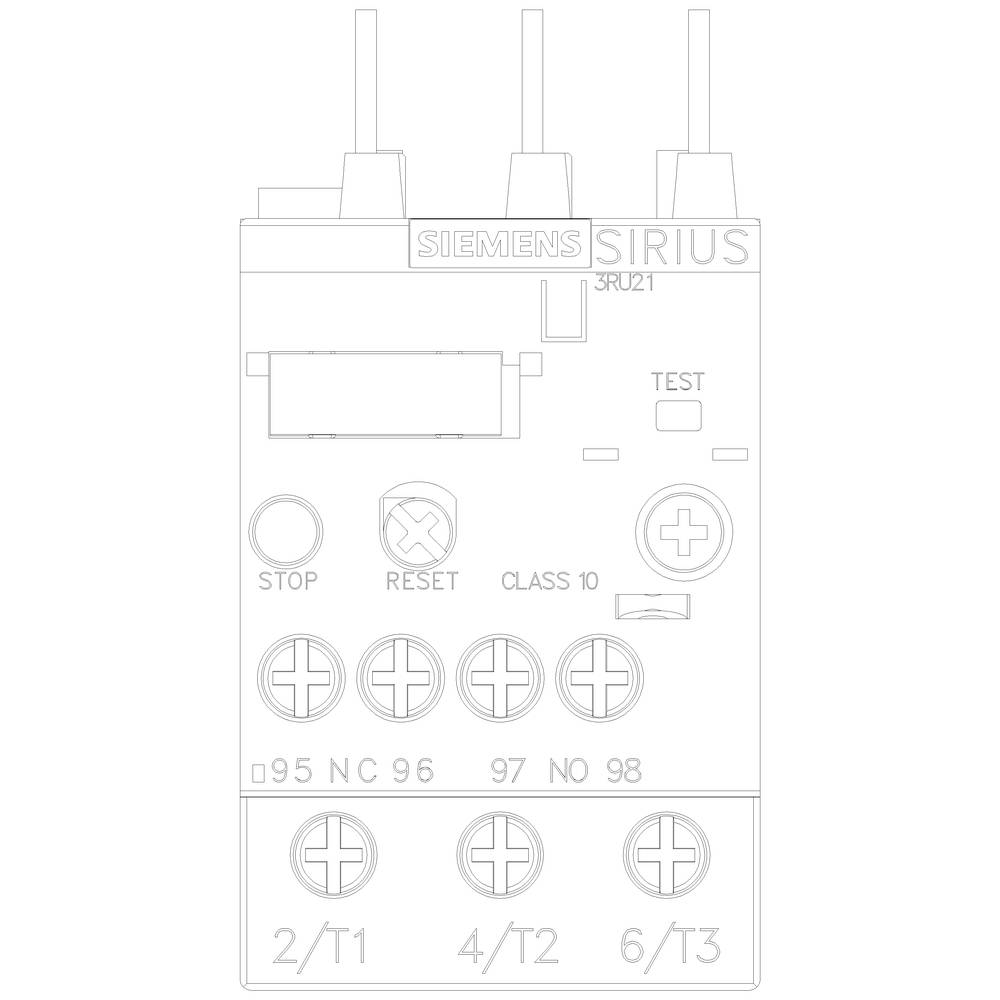

Appareil de commutation de Siemens portant l'inscription « SIRIUS 3RU21 », avec des touches Arrêt et Test, ainsi que quatre bornes en bas.

1/6

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type

3RU2126-4NB0

Dimensions

Fiche technique (PDF)

Livraison le Mo., 12. Okt.

Nombre

pièce(s)

Total (CHF 85.06 / pièce(s))

CHF 85.06

excl. TVA

uniquement CHF 9.29

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'emballage: Piece

Type de produit: Relais de surcharge

Type: 3RU2126-4NB0

Dimensions: S0

Fonctions: Surcharge

Tension de fonctionnement: 690 V

Plage de réglage du courant (min.): 23 A

Valeur du courant d'appel (max.): 28 A

Plage de réglage (courant): 23 - 28 A

Connexion: raccord à vis

: IP20

Température min.: -40 °C

Température max.: +70 °C

Largeur: 45 mm

Hauteur: 85 mm

Profondeur: 85 mm

Dim.: (l x H x P) 45 x 85 x 85 mm

Contenu: 1 pc(s)

Poids: 0.2167 kg

AWG max.: 8

AWG min.: 16

Courant nominal: 28 A

Section câble flexible (max.): 10 mm²

Section de câble rigide (max.): 10 mm²

Section de câble flexible (min.): 1 mm²

Section min. de câble rigide: 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 1744881 Relais de surcharge Siemens 3RU2126-4NB0 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1744881 Relais de surcharge Siemens 3RU2126-4NB0 1 pc(s) Piece

Description

Relais de surcharge 23-2 8A 3RU2126-4NB0
