Name: Relais de surcharge Siemens 3RU2126-4AC0 1 pc(s) Piece
Brand: Siemens
SKU: 1748381
Availability: BackOrder

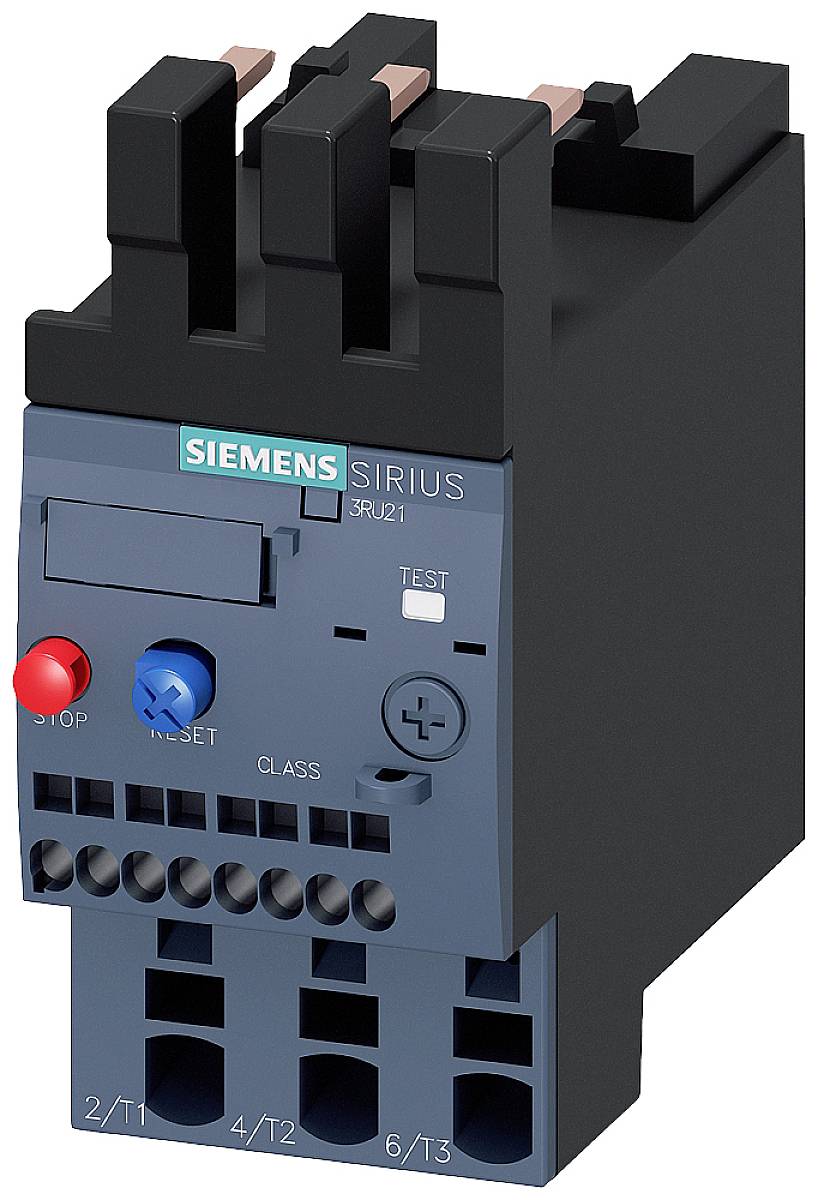

Un disjoncteur thermo-magnétique de marque Siemens Sirius, modèle 3RU21, avec des boutons de commande rouges et bleus.

Une armoire électrique ouverte contenant des composants électriques et des câblages, disposés symétriquement, pour des systèmes de commande industriels.

Le diagramme montre un circuit électrique avec les composants suivants : support, relais de surcharge, téléréinitialisation, bouton-poussoir, réinitialisation mécanique.

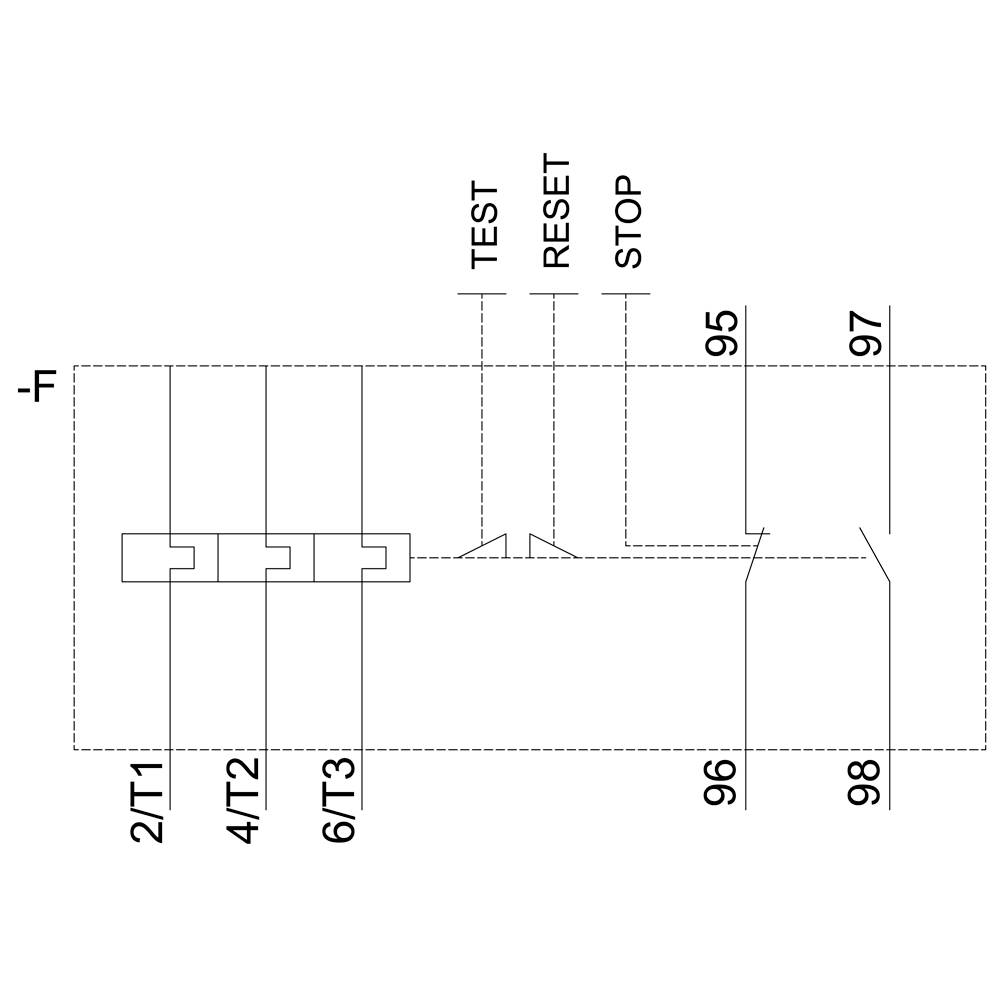

Plan électrique avec les étiquettes : 'TEST', 'RESET', 'ARRÊT', connecté aux circuits 2/T1, 4/T2, 6/T3.

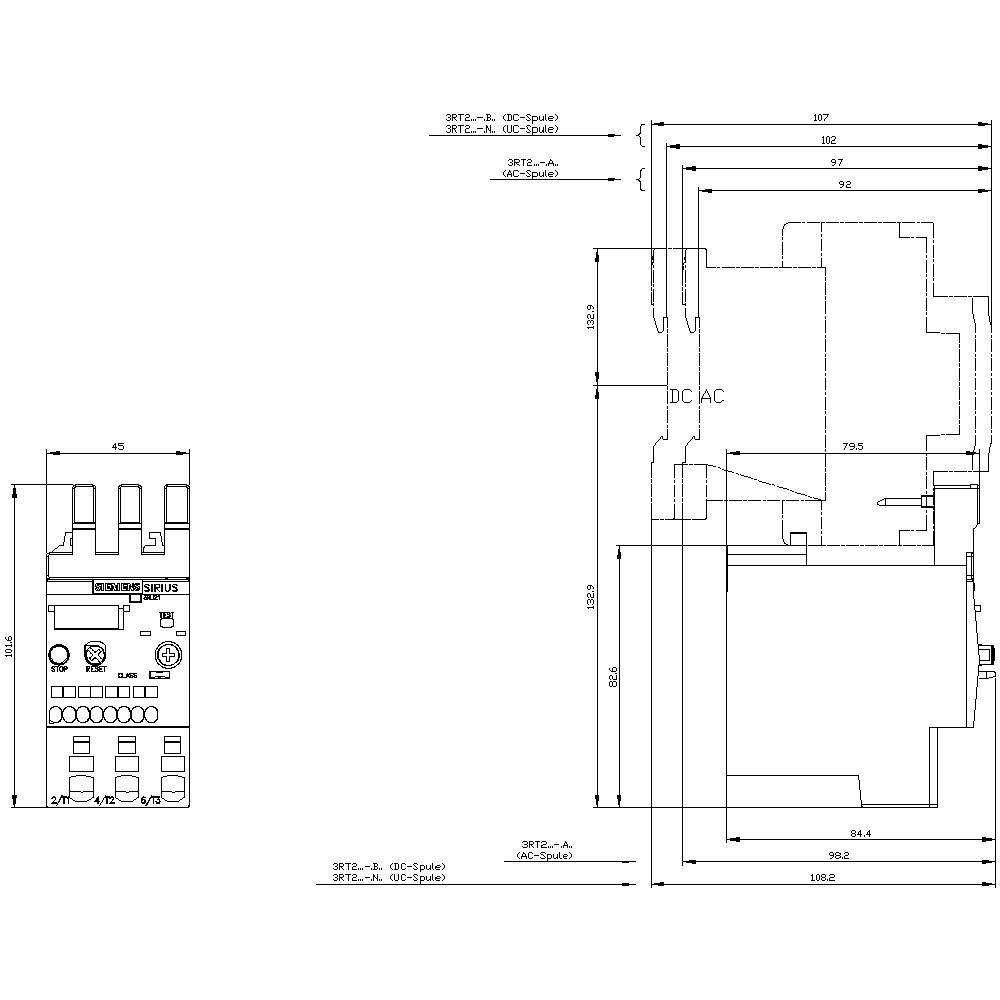

Dessin technique d'un relais électrique avec les dimensions en millimètres. Vue détaillée et vue principale présentées.

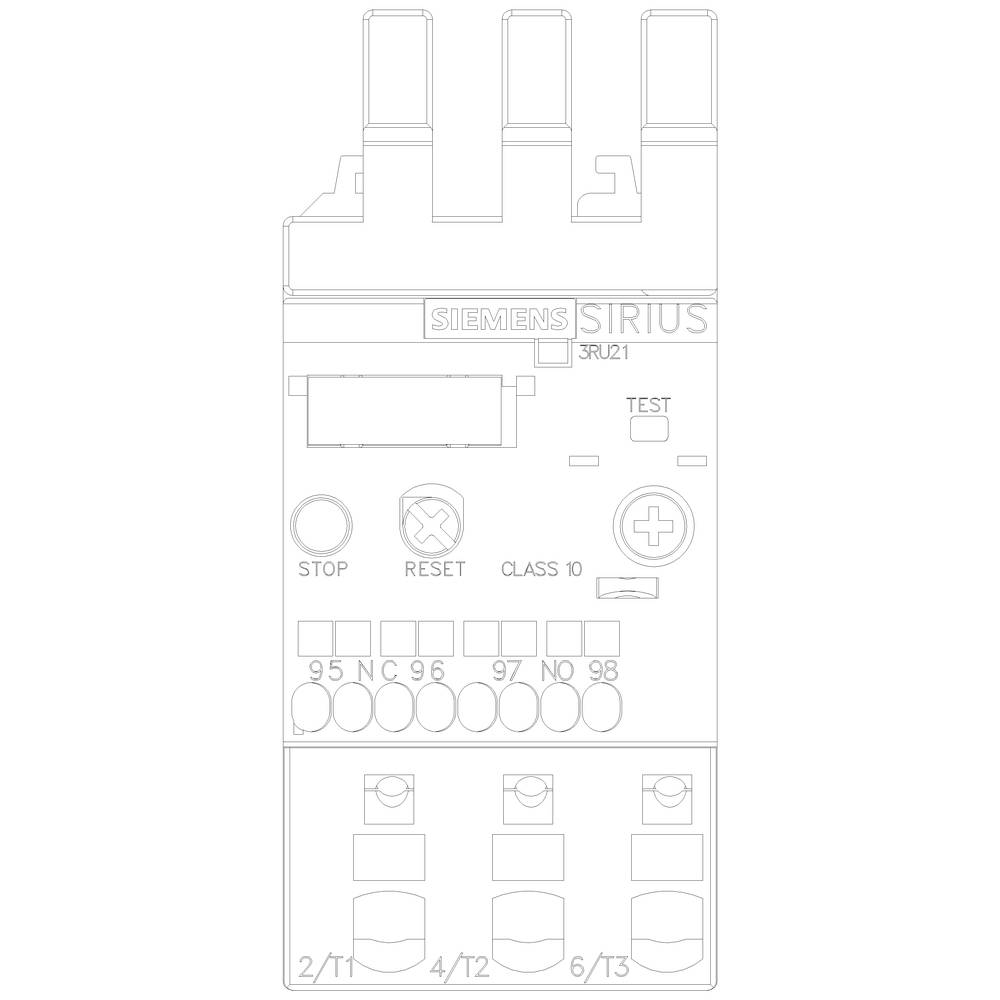

Un contacteur Siemens Sirius sur lequel les éléments de commande STOP, RESET et un bouton de test sont reconnaissables, portant l'inscription "3RU21".

1/6

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type

3RU2126-4AC0

Dimensions

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 65.95 / pièce(s))

CHF 65.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'emballage: Piece

Type de produit: Relais de surcharge

Type: 3RU2126-4AC0

Dimensions: S0

Fonctions: Surcharge

Spécificités: commutateur auto/manuel

Tension de fonctionnement: 690 V

Plage de réglage du courant (min.): 11 A

Valeur du courant d'appel (max.): 16 A

Plage de réglage (courant): 11 - 16 A

Connexion: raccordement à ressort

: IP20

Température min.: -40 °C

Température max.: +70 °C

Largeur: 45 mm

Hauteur: 102 mm

Profondeur: 84 mm

Dim.: (l x H x P) 45 x 102 x 84 mm

Contenu: 1 pc(s)

AWG max.: 8

AWG min.: 18

Courant nominal: 16 A

Section câble flexible (max.): 10 mm²

Section de câble rigide (max.): 10 mm²

Section de câble flexible (min.): 1 mm²

Section min. de câble rigide: 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 1748381 Relais de surcharge Siemens 3RU2126-4AC0 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1748381 Relais de surcharge Siemens 3RU2126-4AC0 1 pc(s) Piece

Description

Relais de surcharge 11...16 A pour protection moteur taille S0, classe 10 Annexe Protection circuit principal : borne à ressort circuit électrique de secours : borne à ressort main RESET automatique relais de surcharge thermique SIRIUS 3RU2 pour la protection dépendant du courant d'équipements à démarrage normal contre les échauffements abusifs dus à une surcharge ou une défaillance de phase. Cette série est particulièrement flexible et économique. Homologations dans le monde entier (par ex. IEC et UL/CSA) et applications dans des applications à risque d'explosion (ATEX ou IEC Ex) sont bien entendu. Disponibles avec différentes plages de réglage du déclencheur contre la surcharge. Ils sont à vis ou bornes à ressort pour un accès rapide et sans entretien résistant aux vibrations, ainsi que pour une installation simple. L'accessoire s'adapte en permanence pour toutes les tailles de S00 jusqu'à S3. Simple, efficace, toujours à jour - le système SIRIUS.

Ce texte a été traduit par une machine.
