Relais de surcharge Siemens 3RU2116-1HC1 1 pc(s)

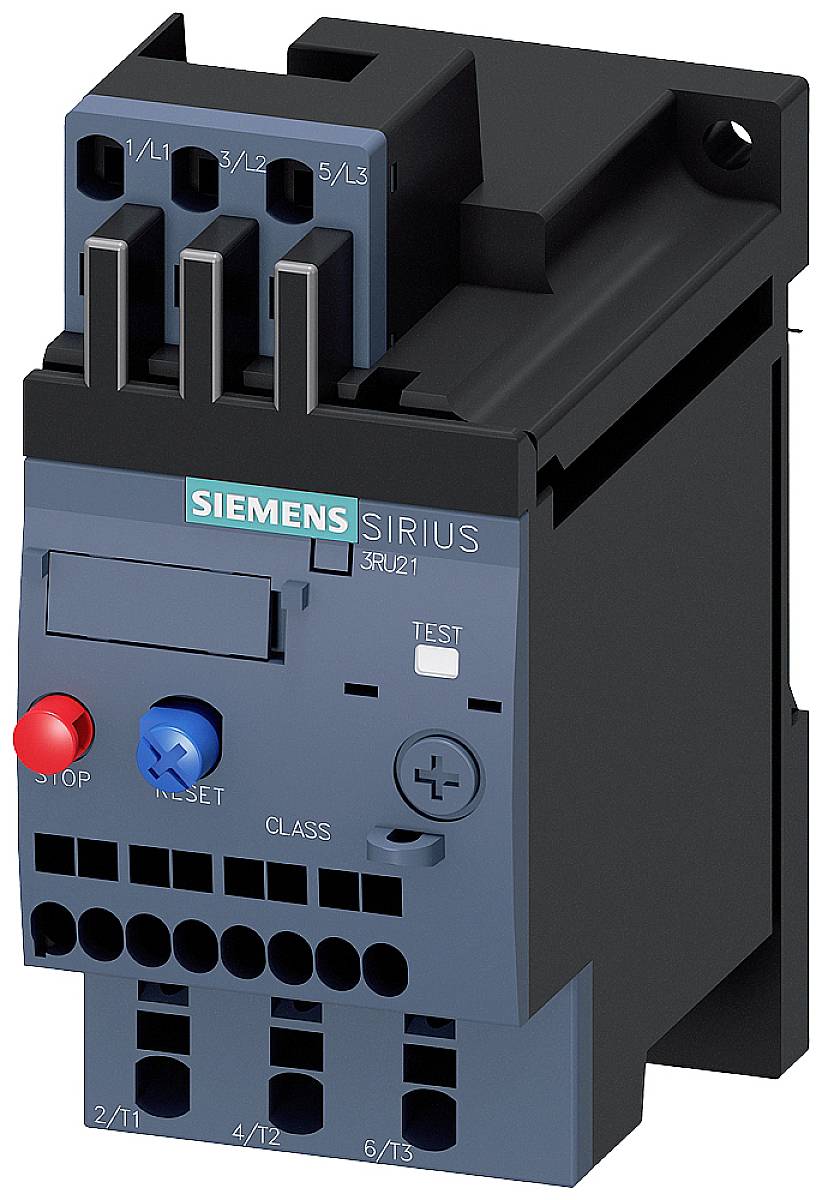

Un boîtier électrique de la marque Siemens Sirius avec des touches rouges et bleues et plusieurs emplacements.
Un armoire électrique ouverte contenant divers composants électriques et câbles, montrant l'agencement et le câblage internes.
Circuit électrique avec relais et accessoires. Composants : support, relais de surcharge, pièces de coffret, déclencheur à fil, bouton de réinitialisation, bouton-poussoir.
Schéma de câblage avec six connexions et étiquettes : '1/L1', '2/T1', '3/L2', '4/T2', '5/L3', '6/T3'. Fonctions : 'TEST', 'RÉINITIALISATION', 'ARRÊT'.

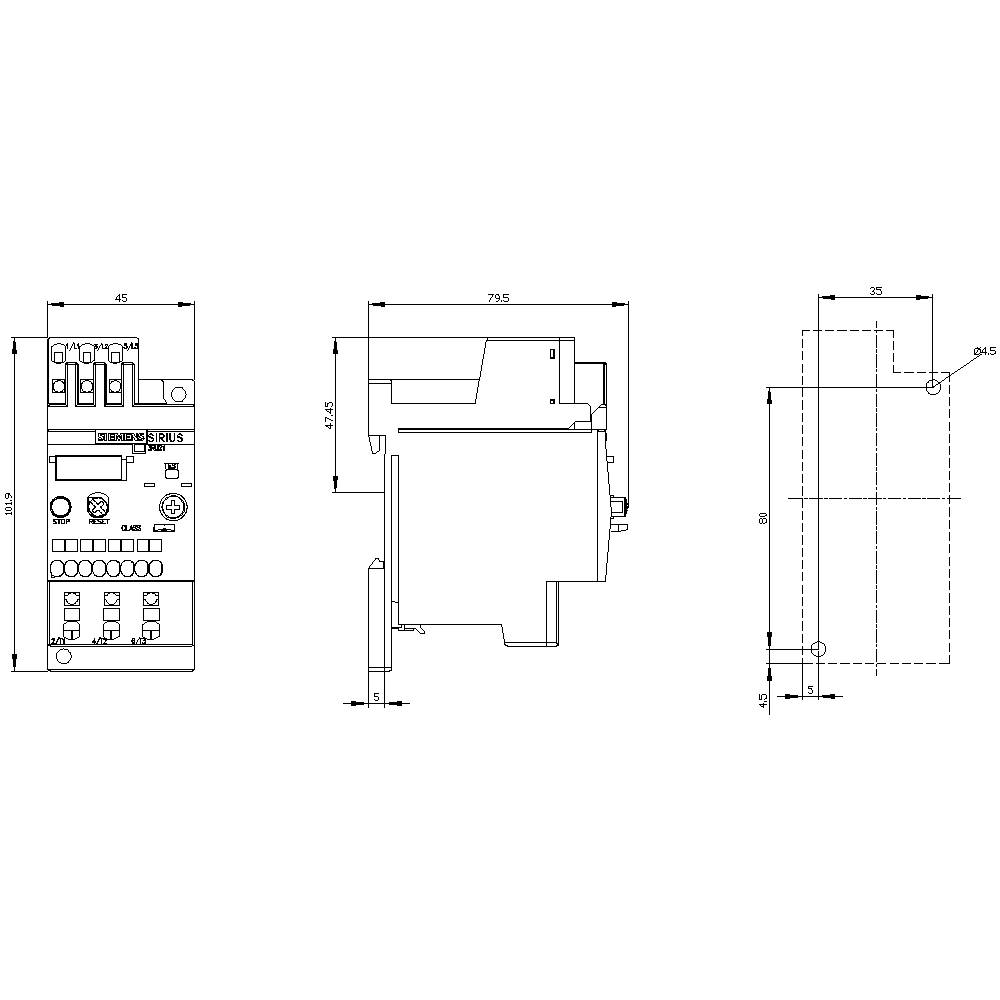

Dessin technique d'un appareil électronique avec vue de face, vue latérale et vue de dessus. Les dimensions sont indiquées.
Un schéma technique d'un relais de surcharge Siemens Sirius, montrant les connexions et les éléments de commande.
1/6
Photo non contractuelle
Type de produit
Relais de surcharge
Fonctions
Surcharge
Type
3RU2116-1HC1
Dimensions
S00
Spécificités
commutateur auto/manuel
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer. 2 décembre
Nombre
Total (CHF 71.95 / pièce(s))
CHF 71.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit

Relais de surcharge

Type

3RU2116-1HC1

Dimensions

S00

Fonctions

Surcharge

Spécificités

commutateur auto/manuel

Tension de fonctionnement

690 V

Plage de réglage du courant (min.)

5.5 A

Valeur du courant d'appel (max.)

8.0 A

Plage de réglage (courant)

5.5 - 8.0 A

Connexion

raccordement à ressort

IP20

Température min.

-40 °C

Température max.

+70 °C

Largeur

45 mm

Hauteur

102 mm

Profondeur

79 mm

Dim.

(l x H x P) 45 x 102 x 79 mm

Contenu

1 pc(s)

AWG max.

12

AWG min.

20

Courant nominal

8 A

Section câble flexible (max.)

2.5 mm²

Section de câble rigide (max.)

4 mm²

Section de câble flexible (min.)

0.5 mm²

Section min. de câble rigide

0.5 mm²

Separate positioning

1

1

0

CLASS 10

Spring clamp connection

690 V

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 1730702 Relais de surcharge Siemens 3RU2116-1HC1 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1730702 Relais de surcharge Siemens 3RU2116-1HC1 1 pc(s)

Description

Relais de surcharge 5,5 à 8,5 0A S00 3RU2116-1HC1
