Relais de surcharge Siemens 3RU2116-0KC1 1 pc(s)

Un contacteur électrique de la série Siemens Sirius avec plusieurs bornes de connexion et un bouton de test montre des composants d'appareils de commande.
Une armoire électrique ouverte avec divers composants électroniques et câbles disposés de manière organisée.
Diagramme du relais thermique de surcharge 3RU21 avec des composants tels que le support, la réinitialisation à distance, le bouton-poussoir et la réinitialisation mécanique.

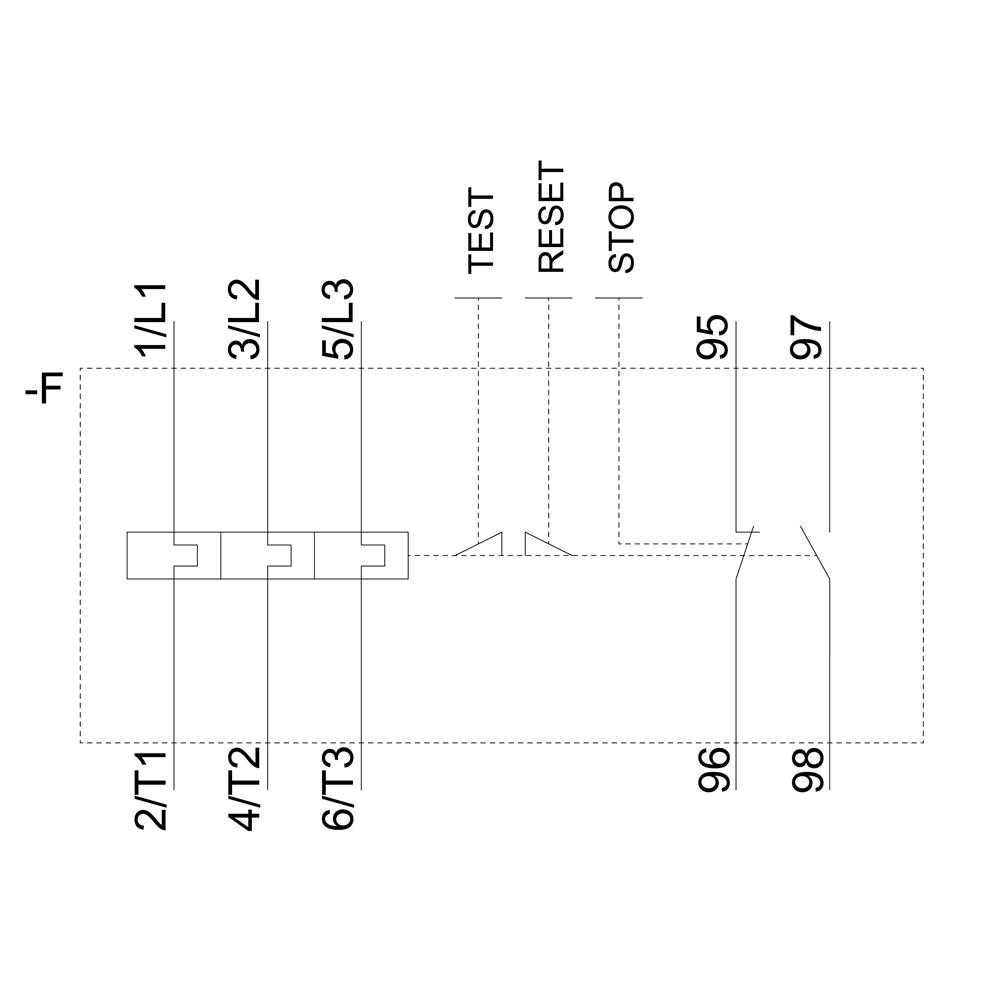

Un diagramme technique d'un schéma électrique. Montre des points de connexion tels que '1/L1', '2/T1', '3/L2', '4/T2', etc., reliés par des lignes.

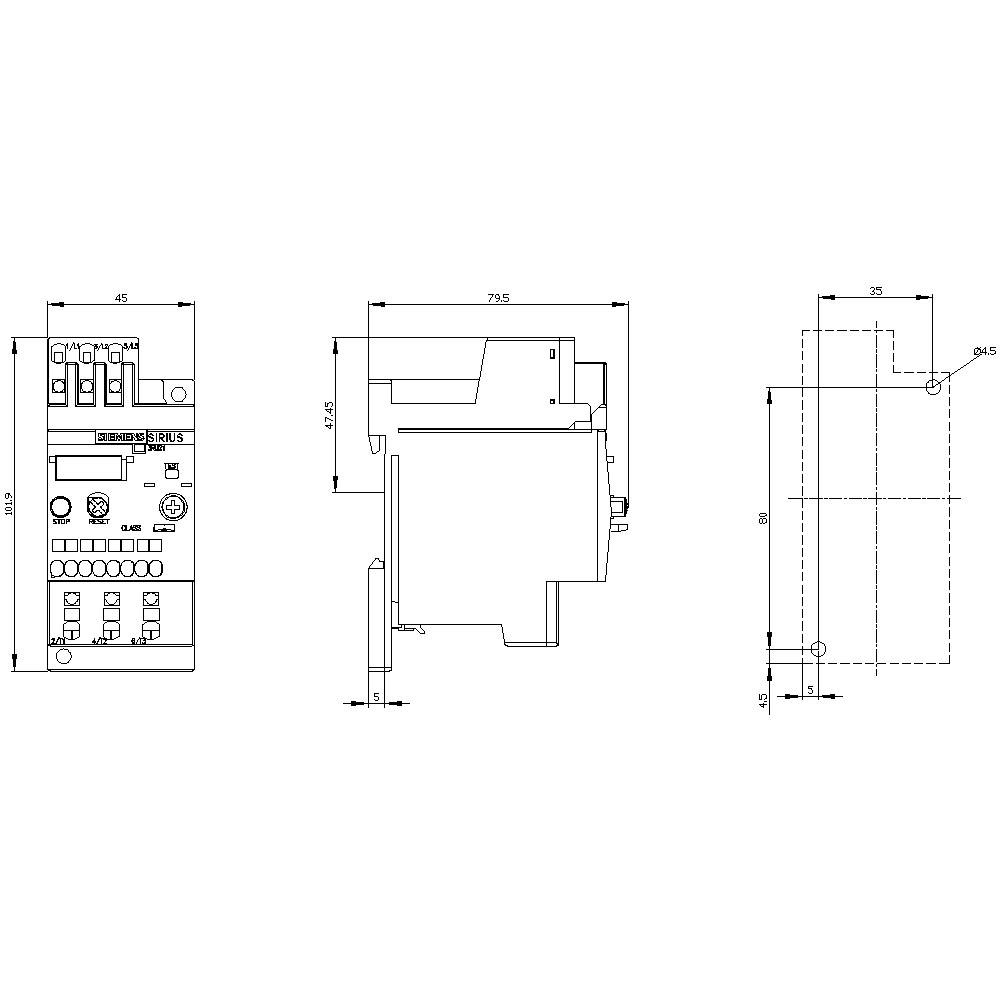

Dessin technique d'un appareil électrique avec vue de face, vue latérale et vue de dessus. Dimensions et raccordements représentés.

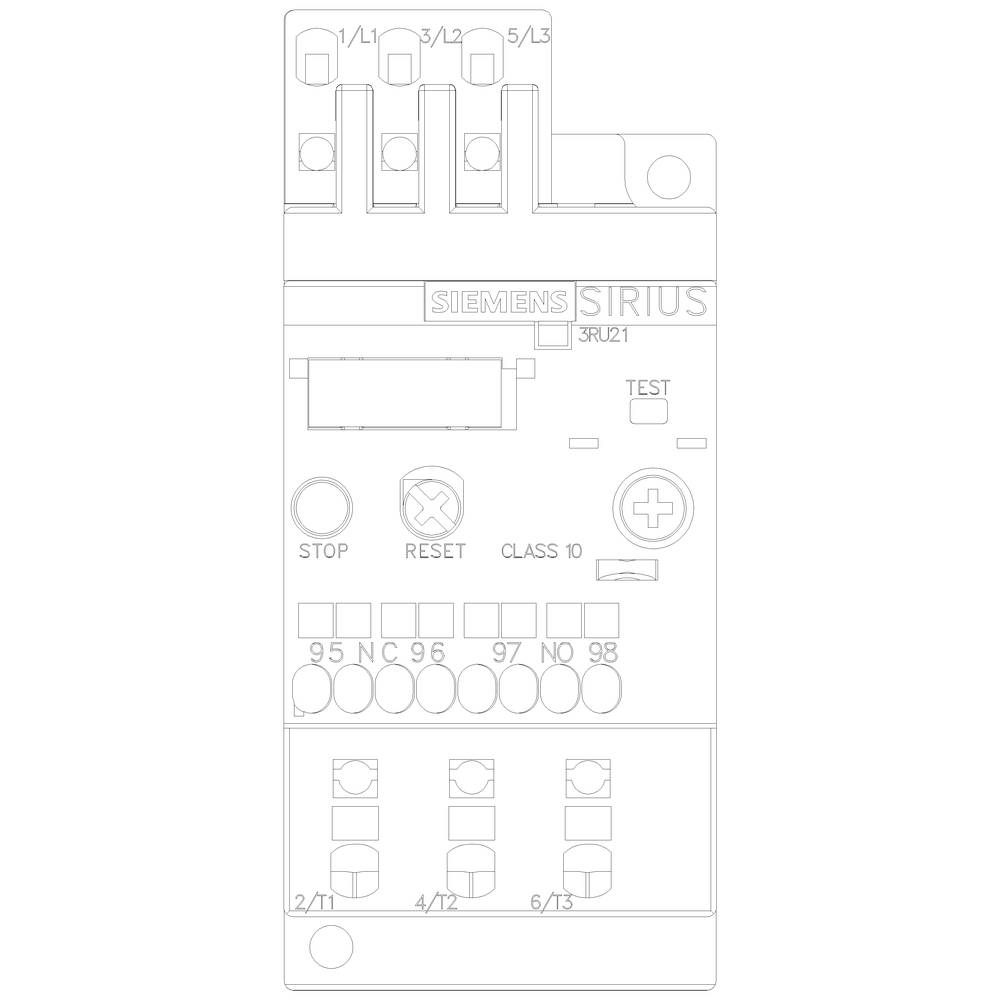

Un relais de surcharge Siemens SIRIUS, modèle 3RU21, avec bouton d'arrêt, de réinitialisation et de test. Les connexions et les options de réglage sont visibles.
1/6
Photo non contractuelle
Type de produit
Relais de surcharge
Fonctions
Surcharge
Type
3RU2116-0KC1
Dimensions
S00
Spécificités
commutateur auto/manuel
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer. 2 décembre
Nombre
Total (CHF 97.95 / pièce(s))
CHF 97.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Relais de surcharge 0,90...1,25 A thermique pour protection moteur taille S00, CLASS 10 installation individuelle circuit principal : borne à ressort circuit auxiliaire:borne à ressort RESET manuel automatique
Type de produit

Relais de surcharge

Type

3RU2116-0KC1

Dimensions

S00

Fonctions

Surcharge

Spécificités

commutateur auto/manuel

Tension de fonctionnement

690 V

Plage de réglage du courant (min.)

0.90 A

Valeur du courant d'appel (max.)

1.25 A

Plage de réglage (courant)

0.90 - 1.25 A

Connexion

raccordement à ressort

IP20

Température min.

-40 °C

Température max.

+70 °C

Largeur

45 mm

Hauteur

102 mm

Profondeur

79 mm

Dim.

(l x H x P) 45 x 102 x 79 mm

Contenu

1 pc(s)

AWG max.

12

AWG min.

20

Courant nominal

1.25 A

Section câble flexible (max.)

2.5 mm²

Section de câble rigide (max.)

4 mm²

Section de câble flexible (min.)

0.5 mm²

Section min. de câble rigide

0.5 mm²

Separate positioning

1

1

0

CLASS 10

Spring clamp connection

690 V

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 1730558 Relais de surcharge Siemens 3RU2116-0KC1 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1730558 Relais de surcharge Siemens 3RU2116-0KC1 1 pc(s)

Description

Relais de surcharge 3RU2116-0KC1 Baugr. S00 Classe 10
