Name: Relais de surcharge Siemens 3RU2116-0JC1 1 pc(s) Piece
Brand: Siemens
SKU: 1730556
Availability: BackOrder

Un contacteur Siemens Sirius avec des bornes en haut et en bas, des touches rouges et bleues pour l'arrêt et la réinitialisation, et un bouton de test.

Une armoire électrique ouverte contenant divers composants électriques et câbles. Adaptée pour la commande de systèmes techniques.

La figure montre un dispositif électrique avec des numéros 1 à 7 décrivant ses composants, incluant un bouton-poussoir et des éléments de réinitialisation.

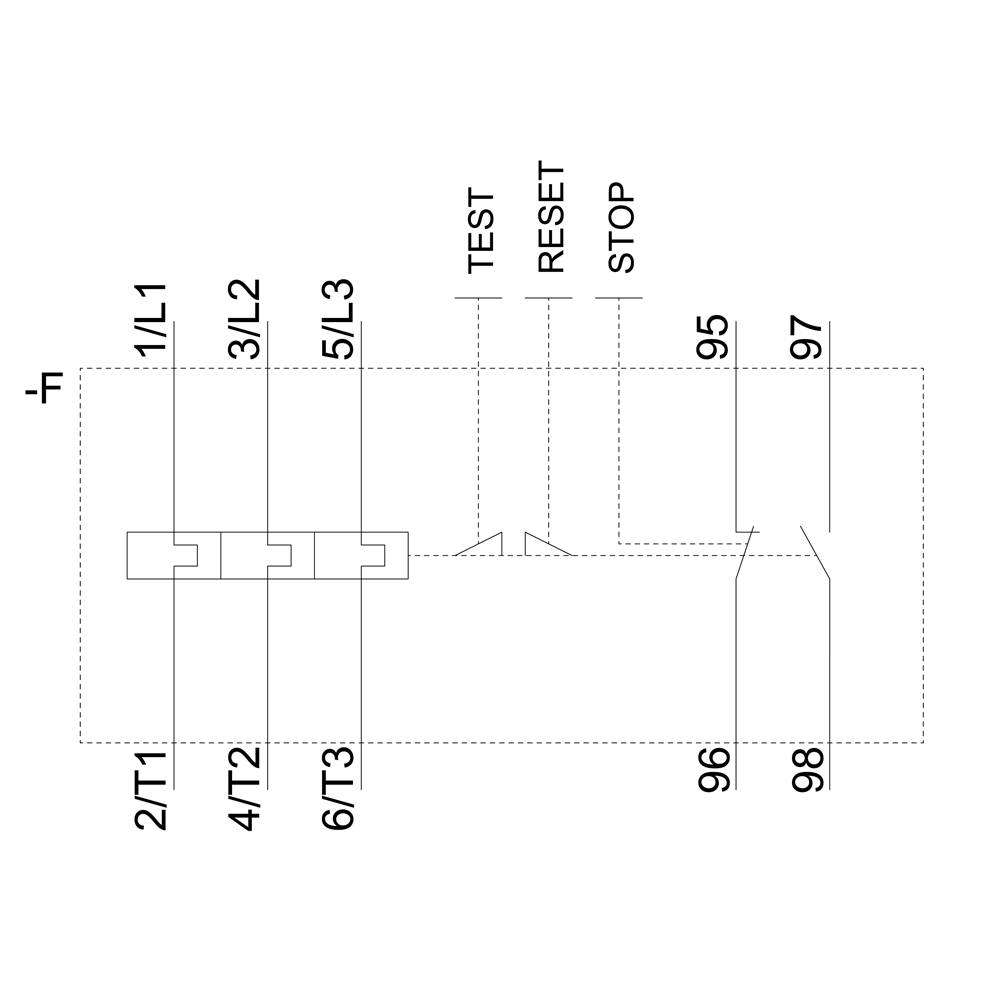

Dessin technique d'un schéma électrique avec les étiquettes 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Trois boutons : TEST, RESET, ARRÊT.

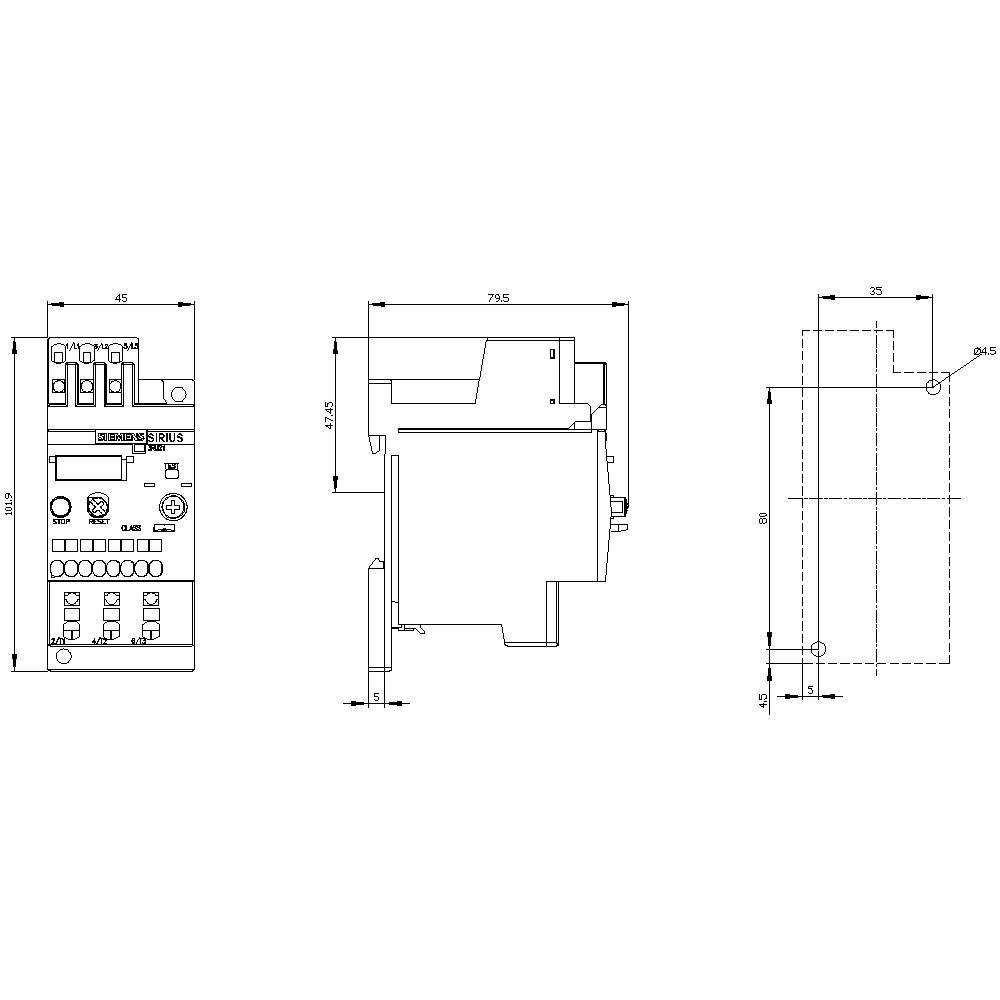

'Dessin technique d'un appareil avec des vues latérales, frontales et supérieures. Dimensions indiquées en millimètres.'

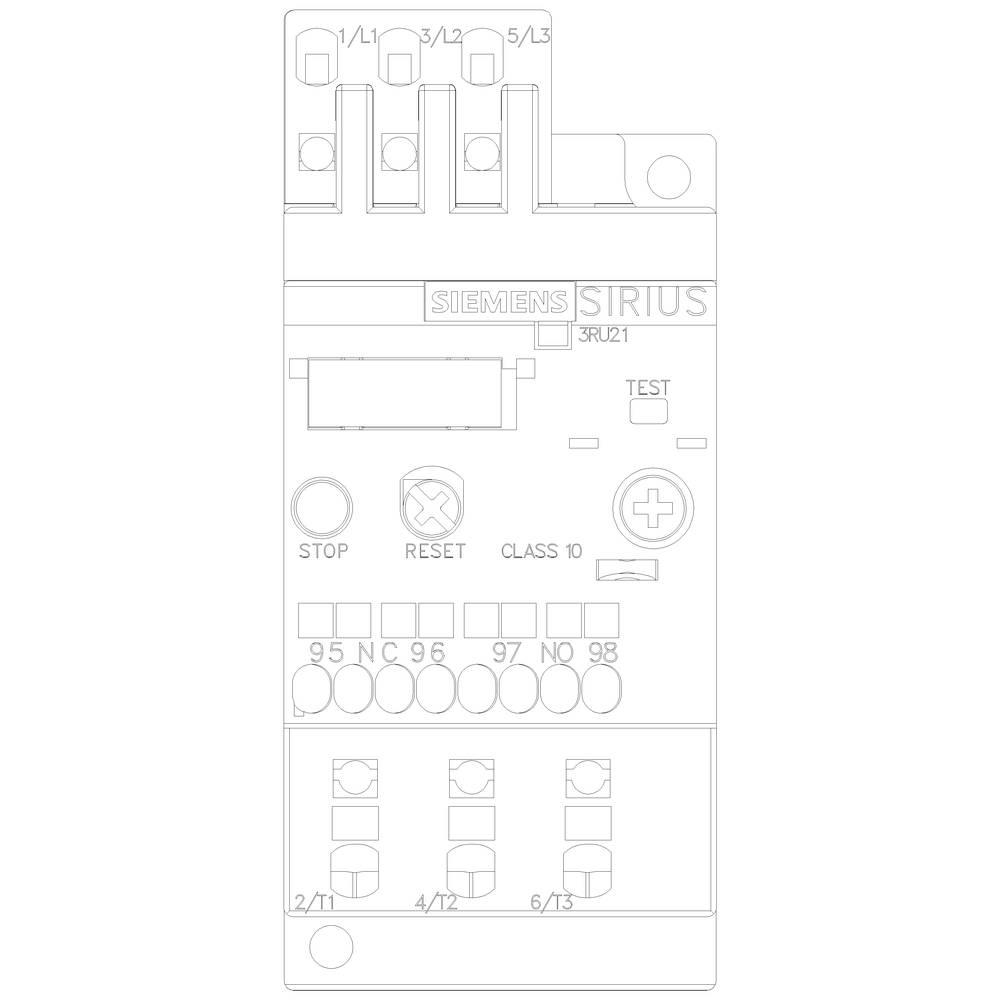

'Disjoncteur Siemens Sirius', présente les connexions électriques et les éléments de commande tels que Arrêt, Réinitialisation, avec des options de boutons et de test.

1/6

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type

3RU2116-0JC1

Dimensions

S00

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le ven. 27 novembre

Nombre

pièce(s)

Total (CHF 71.95 / pièce(s))

CHF 71.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'emballage: Piece

Type de produit: Relais de surcharge

Type: 3RU2116-0JC1

Dimensions: S00

Fonctions: Surcharge

Spécificités: commutateur auto/manuel

Tension de fonctionnement: 690 V

Plage de réglage du courant (min.): 0.70 A

Valeur du courant d'appel (max.): 1.0 A

Plage de réglage (courant): 0.70 - 1.0 A

Connexion: raccordement à ressort

: IP20

Température min.: -40 °C

Température max.: +70 °C

Largeur: 45 mm

Hauteur: 102 mm

Profondeur: 79 mm

Dim.: (l x H x P) 45 x 102 x 79 mm

Contenu: 1 pc(s)

AWG max.: 12

AWG min.: 20

Courant nominal: 1 A

Section câble flexible (max.): 2.5 mm²

Section de câble rigide (max.): 4 mm²

Section de câble flexible (min.): 0.5 mm²

Section min. de câble rigide: 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 1730556 Relais de surcharge Siemens 3RU2116-0JC1 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1730556 Relais de surcharge Siemens 3RU2116-0JC1 1 pc(s) Piece

Description

Relais de surcharge 0,70...1,0 A pour protection moteur taille S00, classe 10 individuel circuit principal : borne à ressort circuit électrique de secours : borne à ressort main RESET automatique relais de surcharge thermique SIRIUS 3RU2 pour la protection dépendant du courant d'équipements à démarrage normal contre les échauffements abusifs dus à une surcharge ou une défaillance de phase. Cette série est particulièrement flexible et économique. Homologations dans le monde entier (par ex. IEC et UL/CSA) et applications dans des applications à risque d'explosion (ATEX ou IEC Ex) sont bien entendu. Disponibles avec différentes plages de réglage du déclencheur contre la surcharge. Ils sont à vis ou bornes à ressort pour un accès rapide et sans entretien résistant aux vibrations, ainsi que pour une installation simple. L'accessoire s'adapte en permanence pour toutes les tailles de S00 jusqu'à S3. Simple, efficace, toujours à jour - le système SIRIUS.

Ce texte a été traduit par une machine.
