Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3123-4SB0 Piece 1 pc(s)

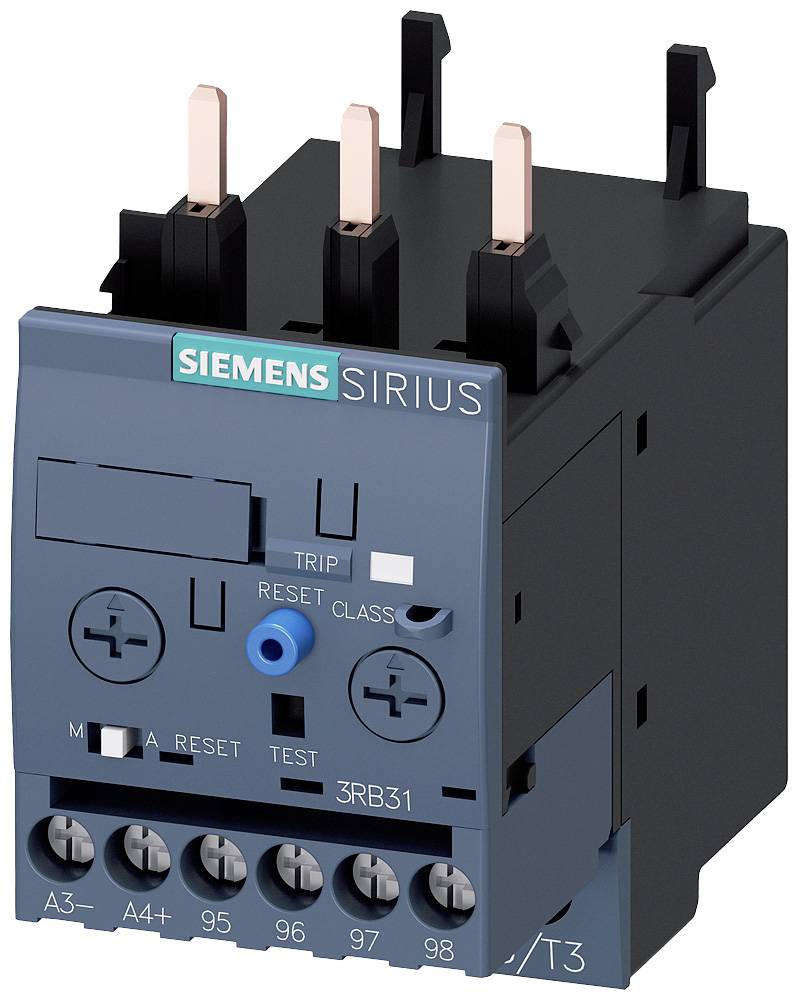

Un contacteur Siemens Sirius avec 3 contacts polis en haut, un bouton de réinitialisation bleu et des bornes de connexion en bas.
Armoire électrique ouverte avec plusieurs composants électriques et câblages, montrant la structure et l'organisation internes des systèmes électroniques.
Schéma d'un système de contact avec relais de surcharge électrique et accessoires. Les éléments sont numérotés et expliqués en détail.

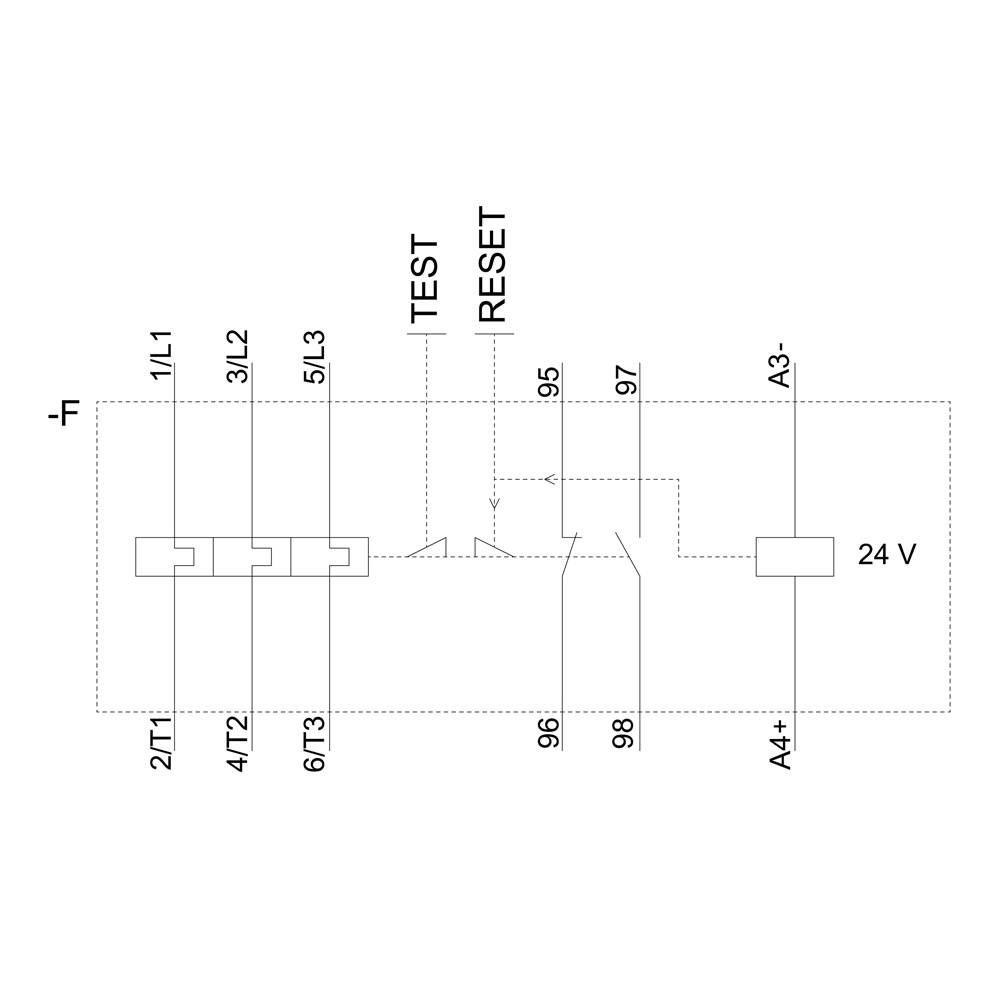

Schéma d'un circuit électrique avec fonction de test et de réinitialisation. Tension : 24 V. Connexions : 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, A3-, A4+.

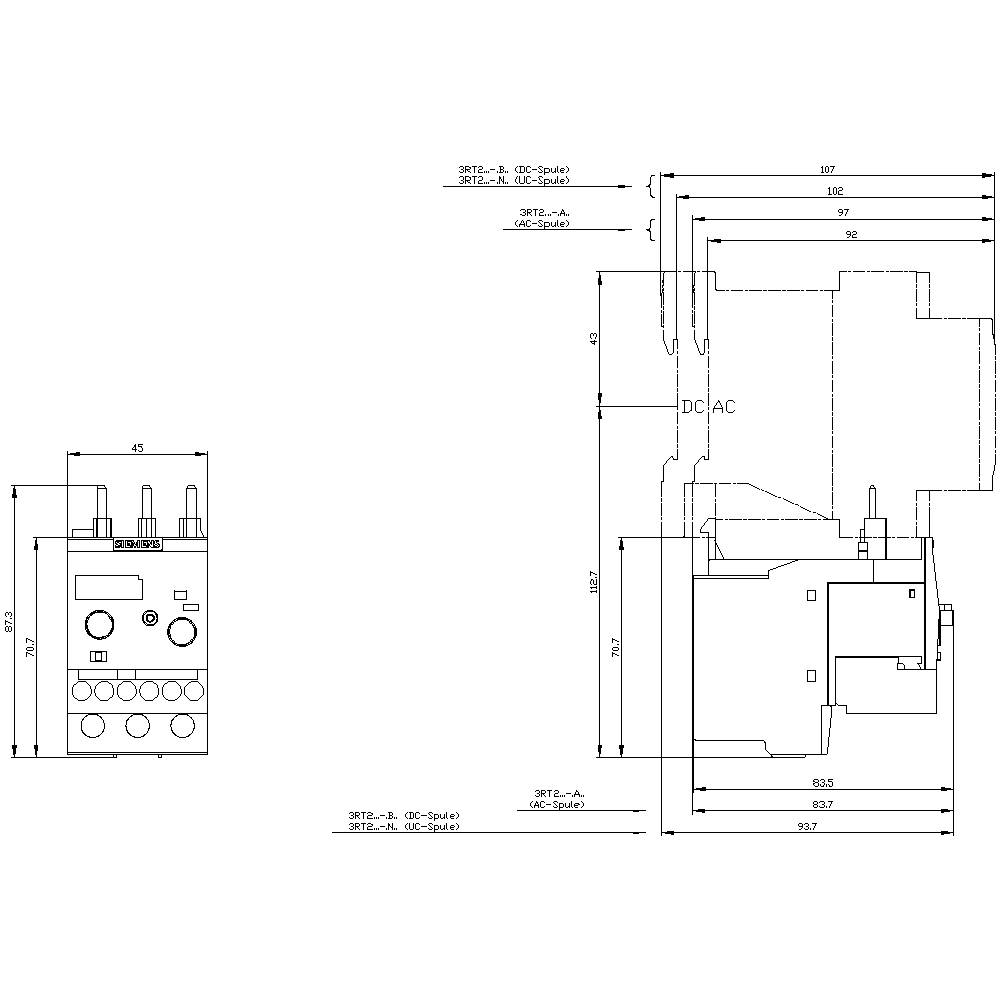

Dessin technique d'un appareil électrique avec dimensions. Présente les vues de face et de côté. Les détails comprennent les positions des interrupteurs et les points de connexion.

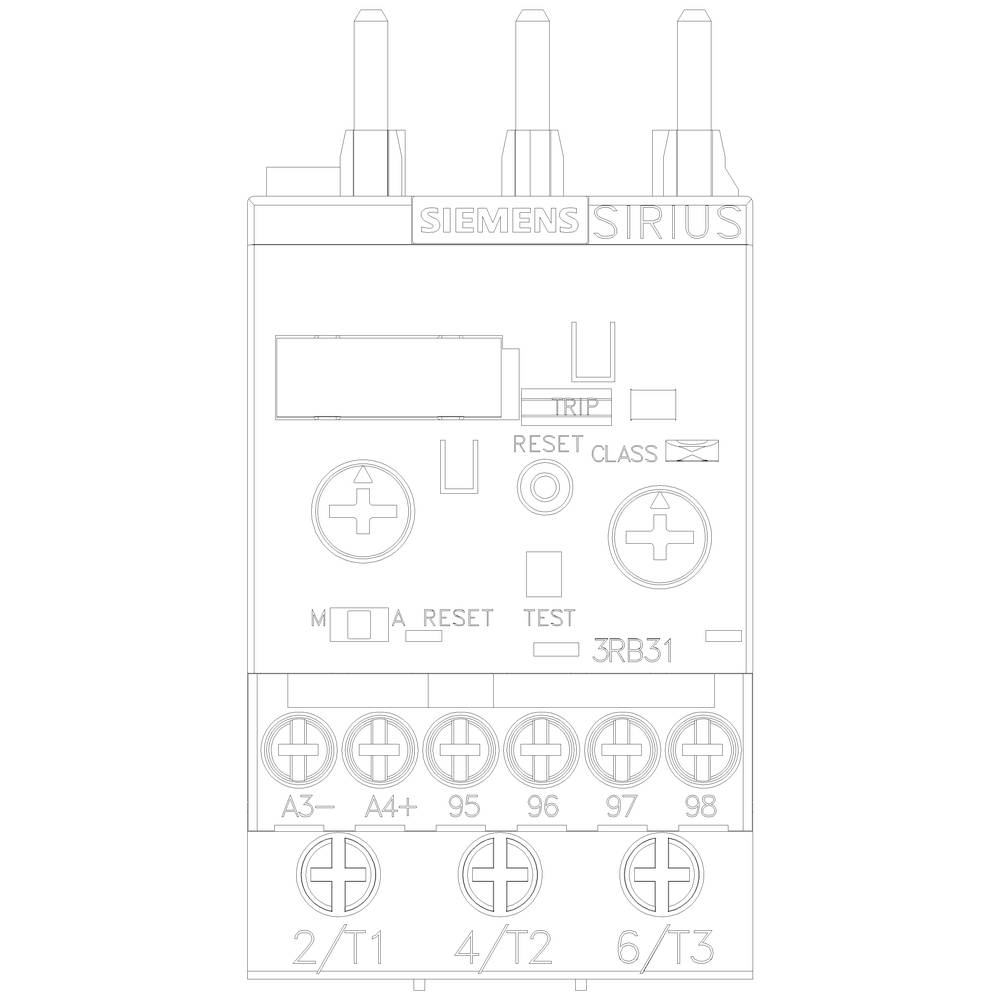

Schéma d'un dispositif électrique de commutation avec annotations. Montre les connexions et le bouton de test, central pour les informations de montage ou de réparation.
1/6
Photo non contractuelle
Type d'emballage
Piece
Type de produit
Relais de surcharge
Fonctions
Surcharge
Type de contact
1 NO (T)
1 NF (R)
Type
3RB3123-4SB0
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 27 novembre
Nombre
Total (CHF 185.95 / pièce(s))
CHF 185.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'emballage

Piece

Type de produit

Relais de surcharge

Type

3RB3123-4SB0

Dimensions

S0

Fonctions

Surcharge

Spécificités

commutateur auto/manuel

Tension de fonctionnement

690 V/AC

Plage de réglage du courant (min.)

3 A

Valeur du courant d'appel (max.)

12 A

Plage de réglage (courant)

3 - 12 A

Type de contact

1 NO (T)

1 NF (R)

Connexion

raccord à vis

IP20

Température min.

-25 °C

Température max.

+60 °C

Largeur

45 mm

Hauteur

87 mm

Dim.

(L x l x H) 84 x 45 x 87 mm

Contenu

1 pc(s)

Poids

0.2150 kg

AWG max.

8

AWG min.

16

Courant nominal

12 A

Longueur

84 mm

Section de câble flexible (min.)

1 mm²

Section min. de câble rigide

1 mm²

Separate positioning

1

1

0

Adjustable

Screw connection

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 1748441 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3123-4SB0 Piece 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1748441 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3123-4SB0 Piece 1 pc(s)

Description

Relais de surcharge 3...12 A pour protection des moteurs Taille S0, CLASS 5...30 Montage sur contacteur circuit principal : à vis Circuit auxiliaire : à vis Réarmement automatique/manuel Détection interne des défauts à la terre
