Name: Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3123-4RE0 1 pc(s)
Brand: Siemens
SKU: 1704701
Availability: BackOrder

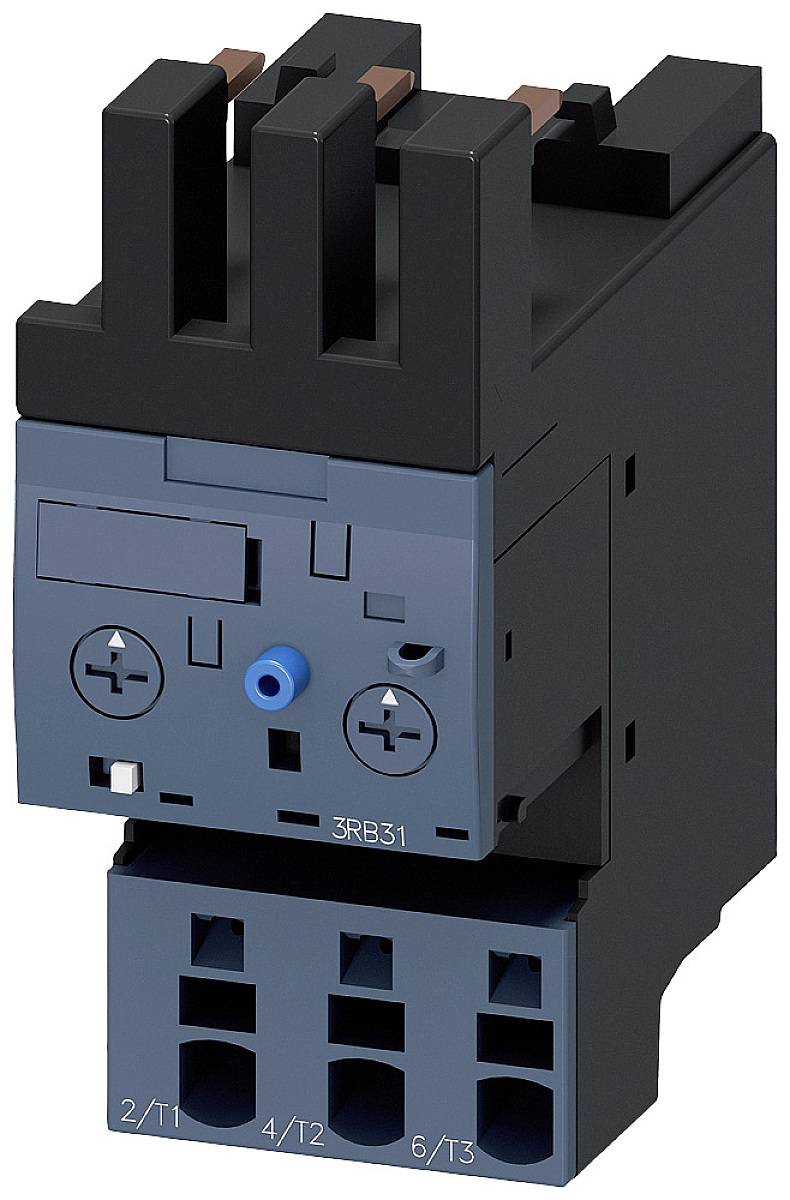

Un contacteur électromagnétique noir et bleu avec trois bornes de connexion, couramment utilisé dans les systèmes de commande électrique.

Une armoire électrique métallique avec sa porte ouverte révèle des composants électroniques et un câblage disposés sur plusieurs rangées.

Le diagramme présente des relais électroniques de surintensité avec ses composants : support, accessoires, bouton de RÉINITIALISATION, couvercle. Les repères ① à ⑥ sont expliqués.

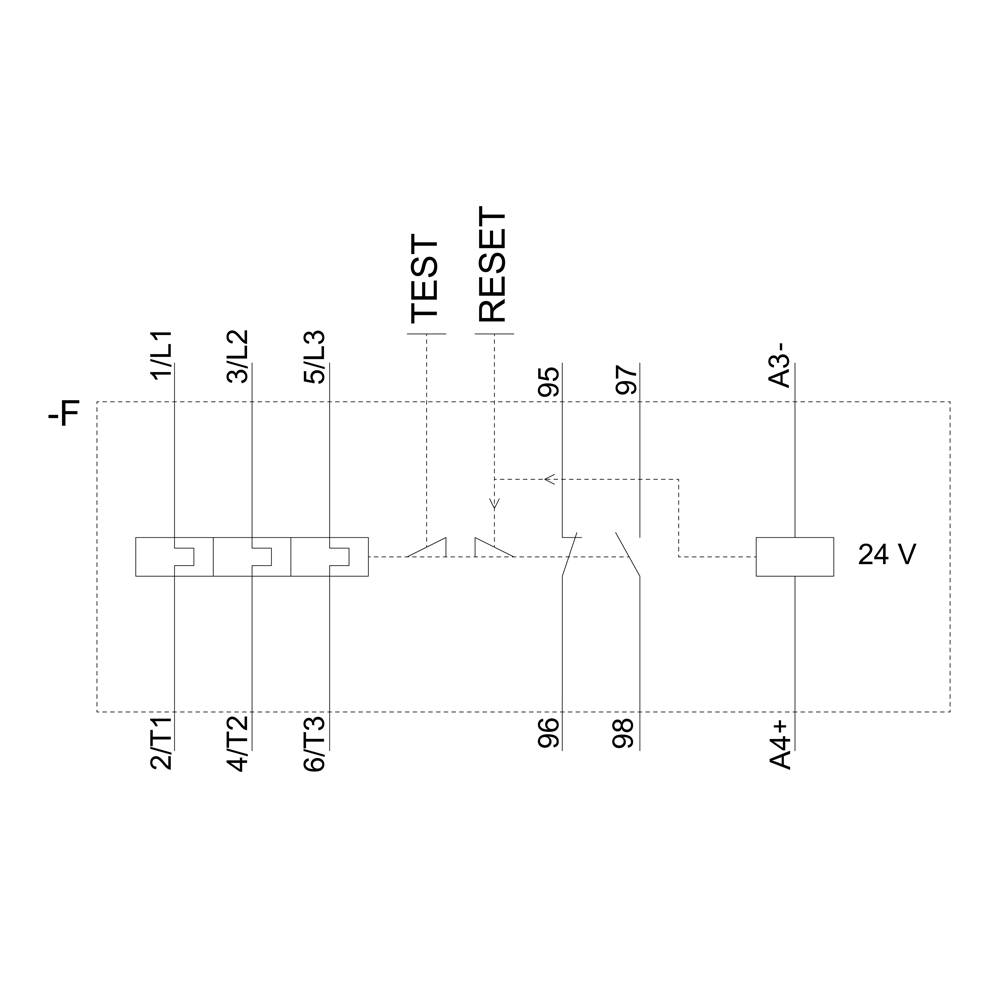

Schéma de connexion pour un système électrique avec fonction de test et de réinitialisation. Présente des bornes numérotées et une alimentation de 24V.

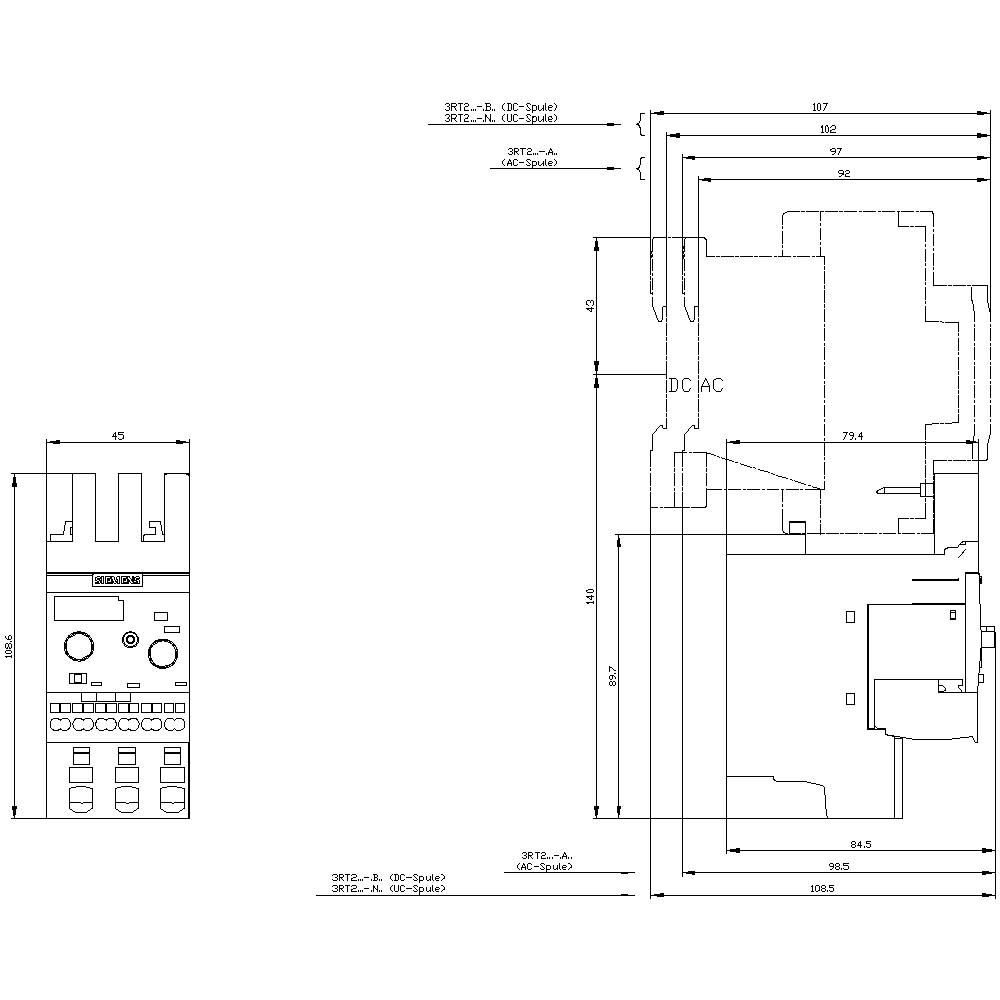

'Schéma électrique d'un appareil avec dimensions en millimètres. Présente les vues de face et de côté avec des détails sur les connexions et les composants.'

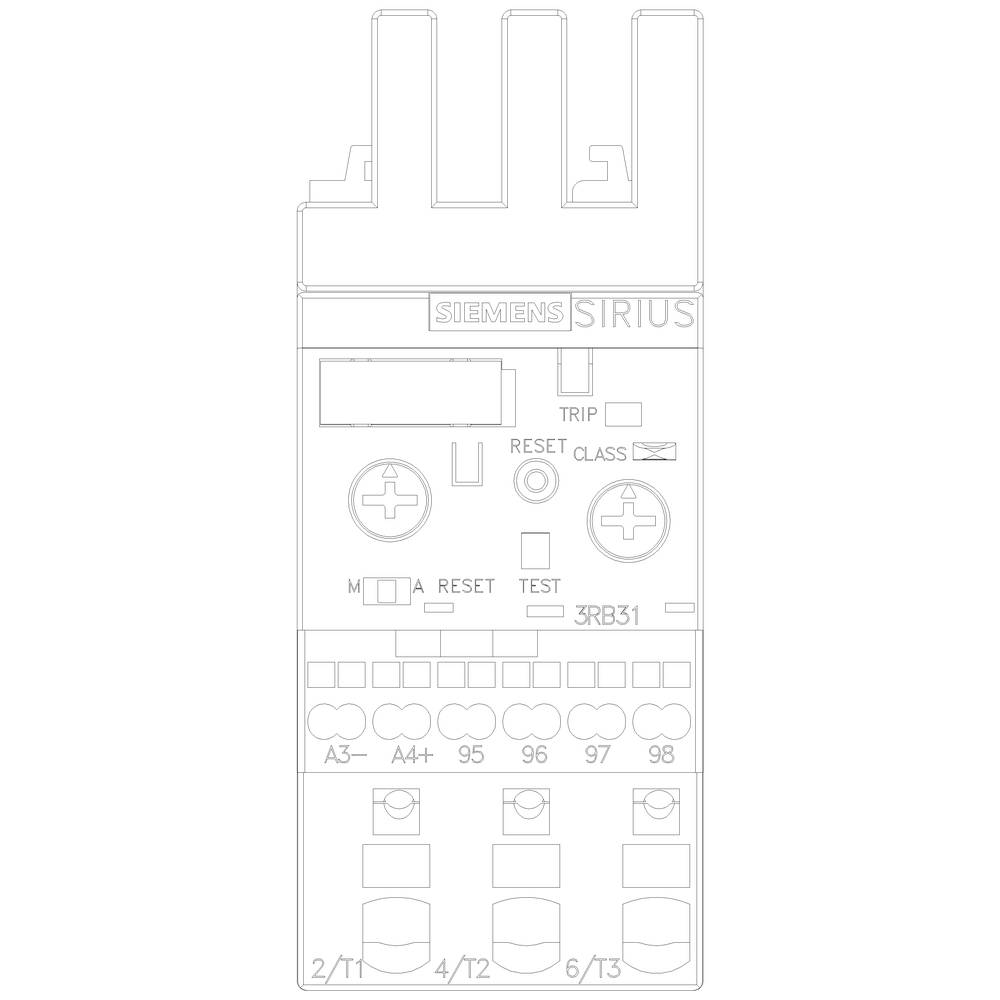

Contacteur Siemens SIRIUS avec touches de test et de réinitialisation, voyants LED, et bornes étiquetées en bas, modèle 3RB31.

1/6

Photo non contractuelle

Type de produit

Relais de surcharge

Fonctions

Surcharge

Type de contact

1 NO (T)

1 NF (R)

Type

3RB3123-4RE0

Dimensions

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le lun., 11 janvier 2027

Nombre

pièce(s)

Total (CHF 185.95 / pièce(s))

CHF 185.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Relais de surcharge

Type: 3RB3123-4RE0

Dimensions: S0

Fonctions: Surcharge

Spécificités: commutateur auto/manuel

Tension de fonctionnement: 690 V/AC

Plage de réglage du courant (min.): 0.1 A

Valeur du courant d'appel (max.): 0.4 A

Plage de réglage (courant): 0.1 - 0.4 A

Type de contact: 1 NO (T)
1 NF (R)

Connexion: raccordement à ressort

: IP20

Température min.: -25 °C

Température max.: +60 °C

Largeur: 45 mm

Hauteur: 109 mm

Dim.: (L x l x H) 85 x 45 x 109 mm

Contenu: 1 pc(s)

AWG max.: 8

AWG min.: 18

Courant nominal: 0.4 A

Longueur: 85 mm

Section de câble flexible (min.): 1 mm²

Section min. de câble rigide: 1 mm²

: Separate positioning

: 1

: 1

: 0

: Adjustable

: Spring clamp connection

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Kontaktart

Funktionen

Produkt-Art

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AA1 Single 1 St.

Code produit :1749930

Livraison le lun. 30 novembre

Conrad Electronic

2 Schließer

Monostabil

Auswerteeinheit

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2283-4AC1 Piece 1 St.

Code produit :1742023

Livraison le lun. 30 novembre

Conrad Electronic

2 Schließer

Überlast

Auswerteeinheit

pièce(s)

Min.: 1

Multiples: 1

CHF 351.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AA1 1 St.

Code produit :1742024

Livraison le lun. 30 novembre

Conrad Electronic

2 Schließer

Überlast

Auswerteeinheit

pièce(s)

Min.: 1

Multiples: 1

CHF 449.95^*

Auswerteeinheit 2 Schließer, 2 Öffner Siemens 3RB2383-4AC1 Piece 1 St.

Code produit :1751011

Livraison le lun. 30 novembre

Conrad Electronic

2 Schließer

Bistabil mit Steuereingang

Auswerteeinheit

pièce(s)

Min.: 1

Multiples: 1

CHF 439.95^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AA1 1 St.

Code produit :1702654

Livraison le lun. 30 novembre

Conrad Electronic

1 Schließer

Monostabil

Auswerteeinheit für Motorvollschutz

pièce(s)

Min.: 1

Multiples: 1

CHF 559.95^*

Auswerteeinheit für Motorvollschutz 1 Schließer, 1 Wechsler Siemens 3RB2483-4AC1 1 St.

Code produit :1702655

Livraison le lun. 30 novembre

Conrad Electronic

1 Schließer

Monostabil

Auswerteeinheit für Motorvollschutz

pièce(s)

Min.: 1

Multiples: 1

CHF 559.95^*

Speicherbaustein Analog Siemens 3RB2985-2AA0 1 St.

Code produit :1742034

Livraison le lun. 30 novembre

Conrad Electronic

Analog

Überlast

Speicherbaustein

pièce(s)

Min.: 1

Multiples: 1

CHF 121.95^*

Speicherbaustein Analog Siemens 3RB2985-2AA1 Piece 1 St.

Code produit :1742035

Livraison le lun. 30 novembre

Conrad Electronic

Analog

Überlast

Speicherbaustein

pièce(s)

Min.: 1

Multiples: 1

CHF 153.95^*

Stromversorgungsbaustein Siemens 3RB2906-2DG1 Piece 1 St.

Code produit :1742025

Livraison le lun. 30 novembre

Conrad Electronic

Strom

Stromversorgungsbaustein

pièce(s)

Min.: 1

Multiples: 1

CHF 321.95^*

Stromversorgungsbaustein Siemens 3RB2906-2JG1 1 St.

Code produit :1742026

Livraison le mer. 2 décembre

Conrad Electronic

Strom

Stromversorgungsbaustein

pièce(s)

Min.: 1

Multiples: 1

CHF 345.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1704701 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3123-4RE0 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1704701 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3123-4RE0 1 pc(s)

Description

Relais de surcharge 0,1...0,4 A pour protection des moteurs Taille S0, CLASS 5...30 Montage sur contacteur circuit principal : Bloc de jonction à bornes à ressort Circuit auxiliaire : Bloc de jonction à bornes à ressort Réarmement automatique/manuel Détection interne des défauts à la terre
