Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3123-4QB0 1 pc(s)

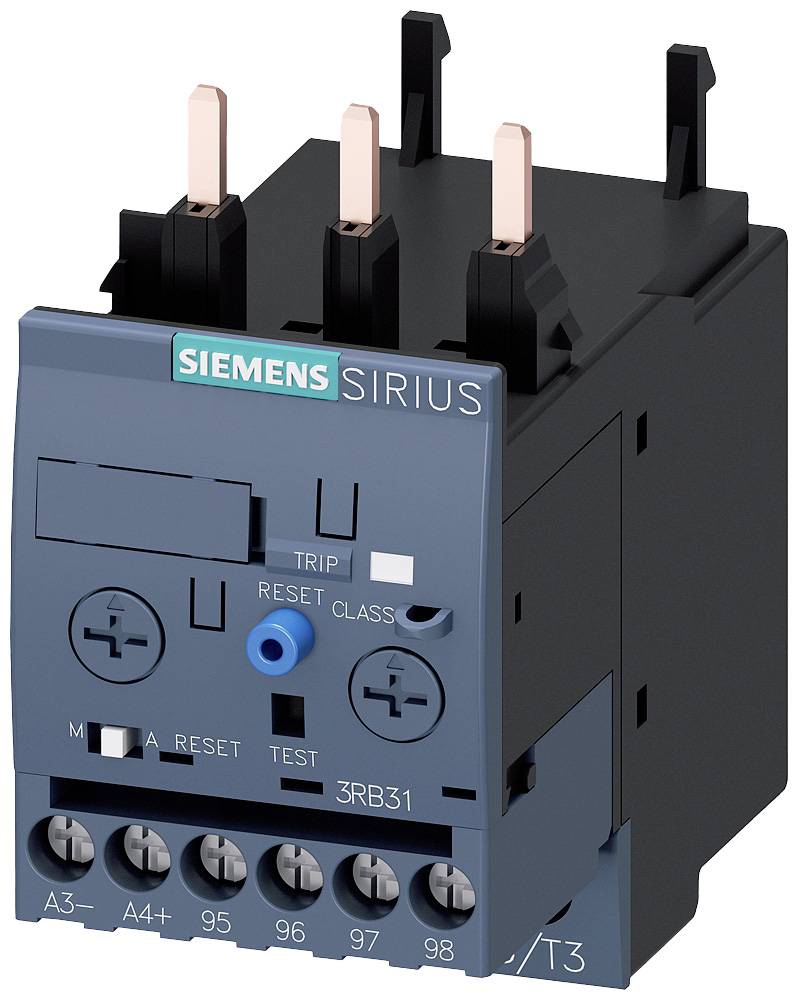

Un relais de surcharge Siemens SIRIUS, boîtier sombre avec une façade bleue, présente des boutons et des bornes à vis pour le réglage.
Un armoire électrique ouverte montre des câblages soignés et des composants électroniques.
Un diagramme présente un système électrique avec plusieurs composants étiquetés : support, déclencheur de surintensité, accessoires et bouton-poussoir.

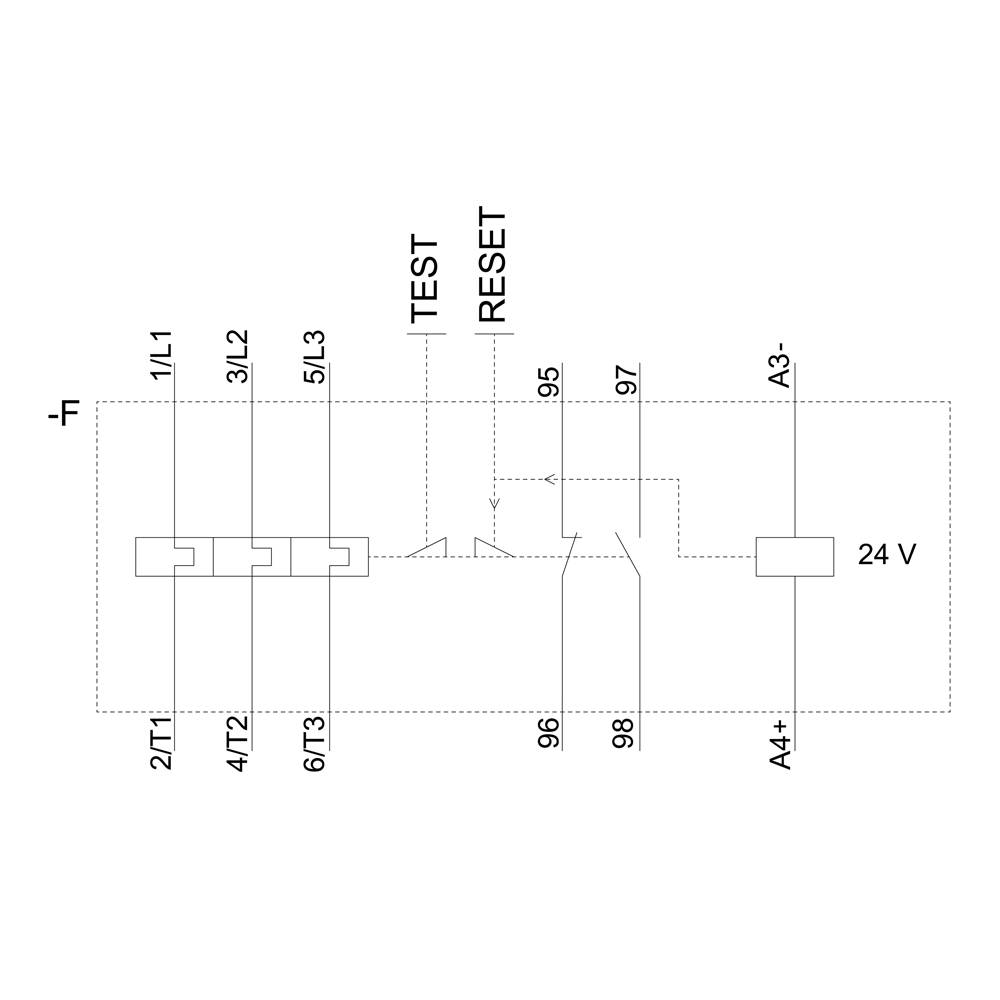

Schéma de câblage montre le câblage pour 'TEST', 'RESET' et 24V, avec bornes 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, A3-, A4+.

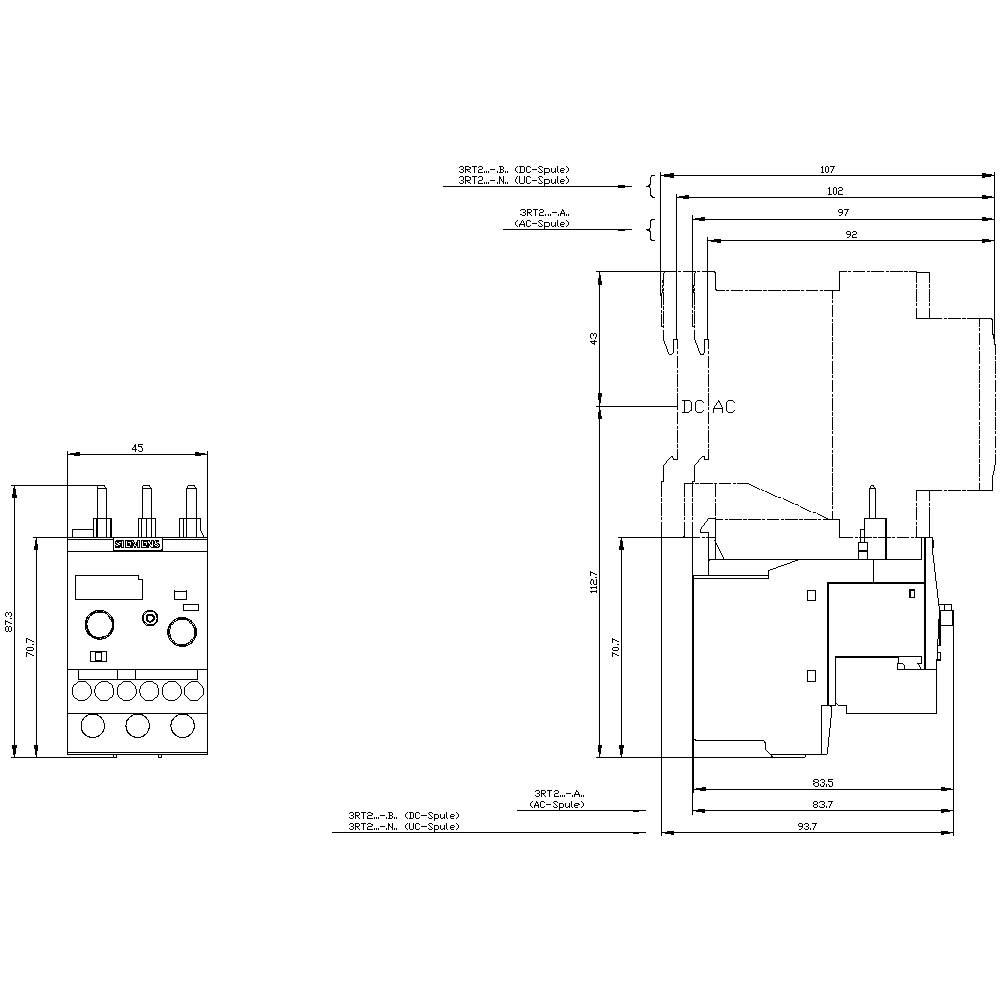

Dessin technique d'un interrupteur électrique avec des dimensions détaillées et des étiquettes de connexions 'DC' et 'AC'.

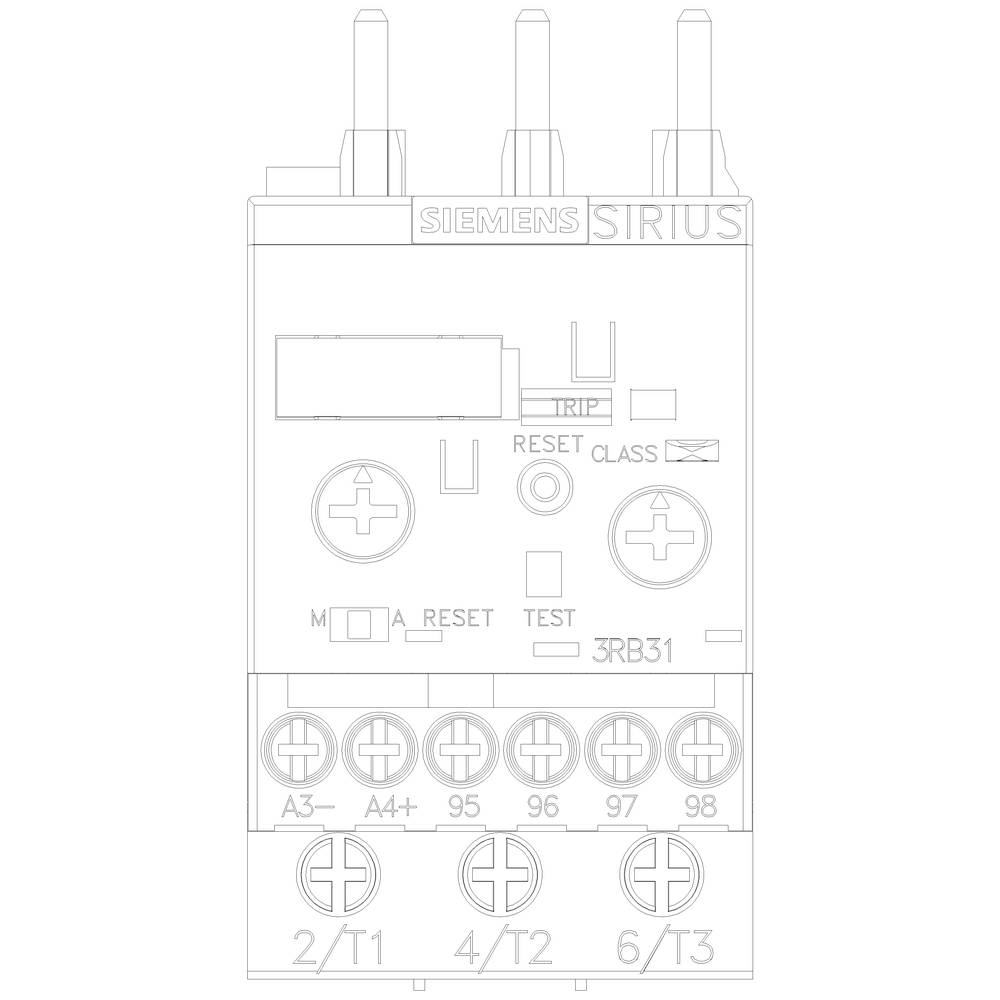

Dessin technique d'un appareil électrique de commutation avec boutons de réglage et connexions. Face supérieure portant l'inscription "SIEMENS SIRIUS".
1/6
Photo non contractuelle
Type de produit
Relais de surcharge
Fonctions
Délai de temporisation réglable
Type de contact
1 NO (T)
1 NF (R)
Type
3RB3123-4QB0
Dimensions
S0
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun., 11 janvier 2027
Nombre
Total (CHF 185.95 / pièce(s))
CHF 185.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit

Relais de surcharge

Type

3RB3123-4QB0

Dimensions

S0

Fonctions

Délai de temporisation réglable

Spécificités

commutateur auto/manuel

Tension de fonctionnement

690 V/AC

Plage de réglage du courant (min.)

6 A

Valeur du courant d'appel (max.)

25 A

Plage de réglage (courant)

6 - 25 A

Type de contact

1 NO (T)

1 NF (R)

Connexion

raccord à vis

IP20

Température min.

-25 °C

Température max.

+60 °C

Largeur

45 mm

Hauteur

87 mm

Dim.

(L x l x H) 84 x 45 x 87 mm

Contenu

1 pc(s)

Poids

0.2150 kg

AWG max.

8

AWG min.

16

Courant nominal

25 A

Longueur

84 mm

Section de câble flexible (min.)

1 mm²

Section min. de câble rigide

1 mm²

Separate positioning

1

1

0

Adjustable

Screw connection

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 1743254 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3123-4QB0 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1743254 Relais de surcharge 1 NO (T), 1 NF (R) Siemens 3RB3123-4QB0 1 pc(s)

Description

Relais de surcharge 6...25 A pour protection des moteurs Taille S0, CLASS 5...30 Montage sur contacteur circuit principal : à vis Circuit auxiliaire : à vis Réarmement automatique/manuel Détection interne des défauts à la terre
